Produktbeschreibung: Kettenencoder – UART-Drehgebermodul mit RGB-LED und Taster – M5Stack U207

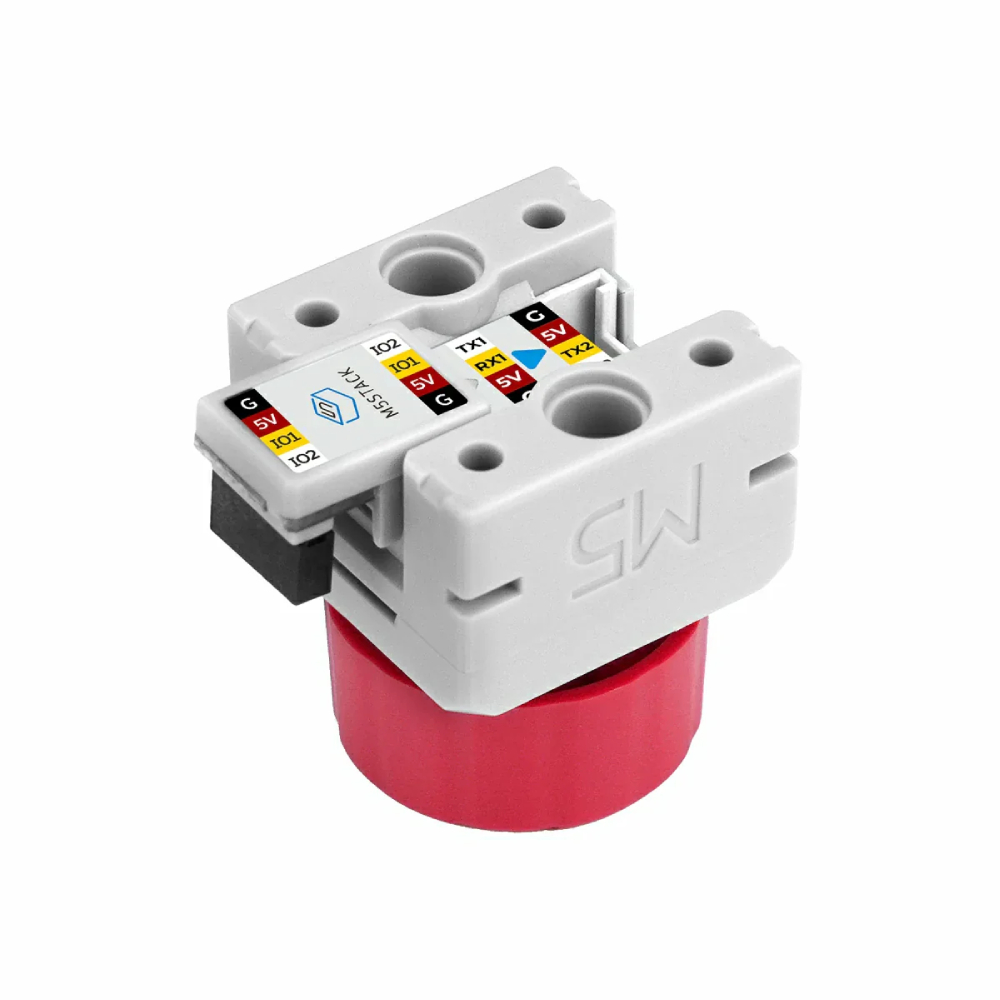

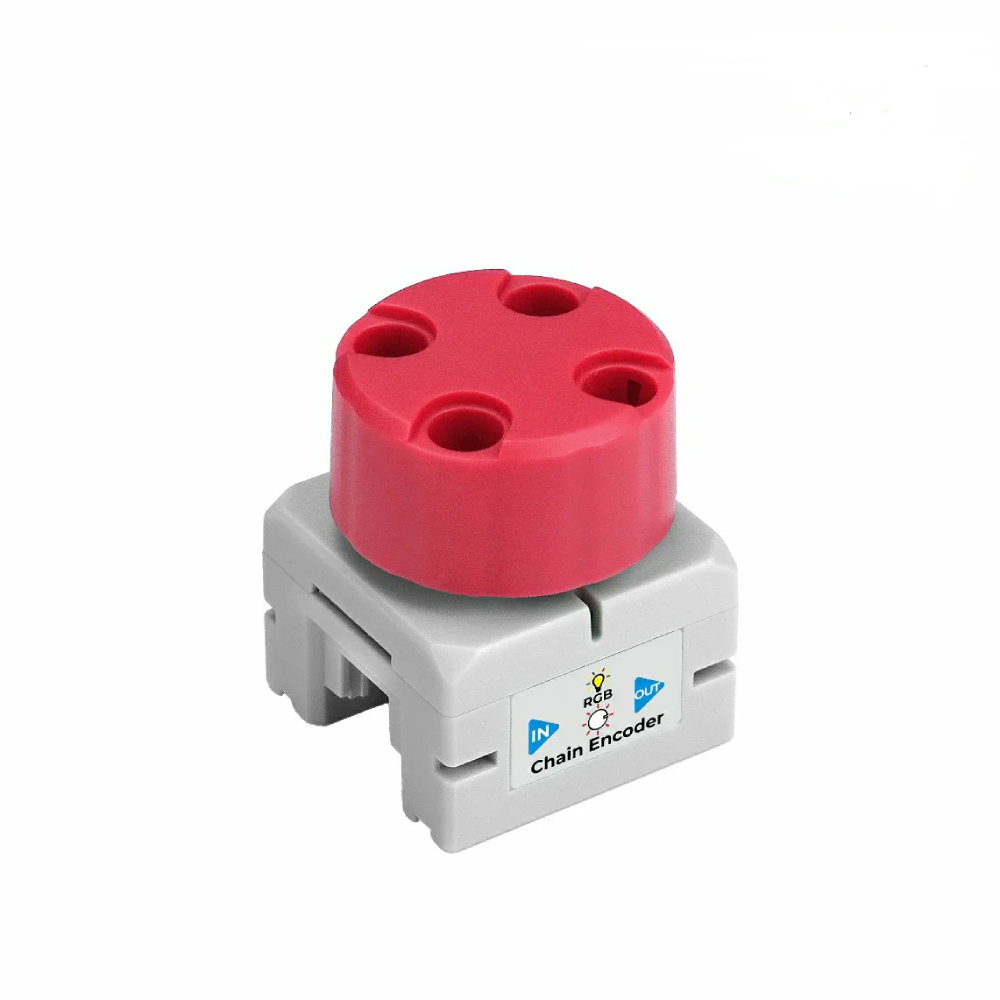

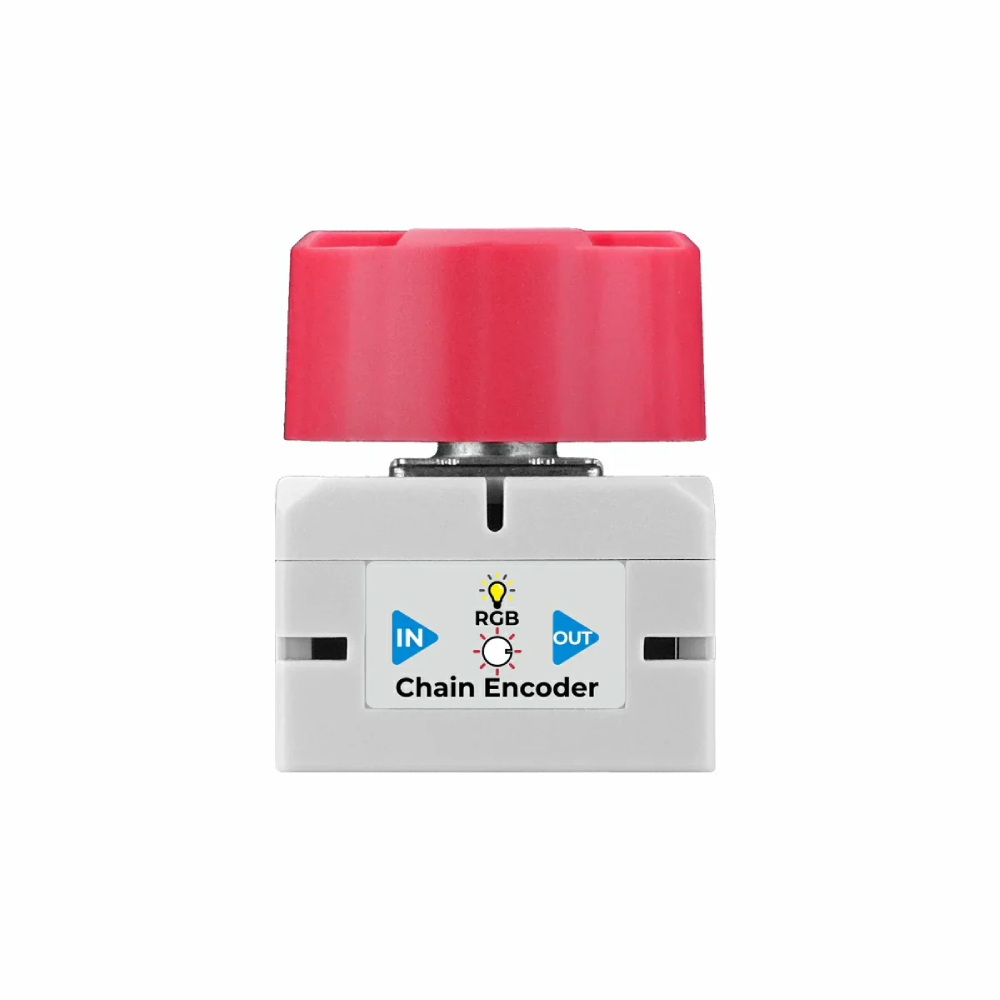

Der M5Stack Chain Encoder ist ein kompaktes Eingabemodul der Chain-Serie. Er ist mit einem präzisen AB-Drehgeber, einem Drucktaster und einer programmierbaren RGB-LED ausgestattet. Das Modul erkennt die Drehrichtung, zählt Impulse und unterstützt die Funktionen eines in einen Drehknopf integrierten Drucktasters . Dadurch eignet es sich ideal für Steuerungssysteme, Benutzeroberflächen und Smart-Home-Projekte. Das Gerät verwendet einen STM32G031G8U6-Mikrocontroller und kommuniziert über einen UART-Bus mit Unterstützung für Reihenschaltungen. Zwei HY2.0-4P-Anschlüsse ermöglichen die einfache Erweiterung des Systems mit weiteren Modulen der Chain-Serie und somit die Realisierung komplexerer interaktiver Anwendungen.
Kettenencoder - UART-Drehgebermodul mit RGB-LED und Taster - M5Stack U207.
Der M5Stack Chain Encoder ist ein kompaktes Eingangsmodul aus der Chain-Serie, das mit einem präzisen Drehgeber vom Typ AB ausgestattet ist.Besondere Merkmale
- AB-Drehgeber: Unterstützt Drehrichtungserkennung und Impulszählung
- Eingebauter Knopf: Möglichkeit zur Implementierung zusätzlicher Steuerungsfunktionen
- Programmierbare RGB-LED: WS2812B LED für Signal- und Lichteffekte
- UART-Kommunikation: Stabile Datenübertragung mit Daisy-Chain-Unterstützung
- Erweiterung des Kettensystems: Möglichkeit zum Anschluss zusätzlicher M5Stack-Kettenmodule
- STM32-Mikrocontroller: ein leistungsstarker STM32G031G8U6-Chip für die Benutzerinteraktion
- LEGO-kompatibel: einfache Integration in pädagogische und mechanische Konstruktionen
- Kompaktes Design: Dank der geringen Abmessungen lässt es sich leicht in DIY-Projekte einbauen.
- Breites Anwendungsspektrum: ideal für Smart Home, Bedienfelder und HMIs
- HY2.0-4P-Steckverbinder: schneller und bequemer Anschluss von Erweiterungsmodulen
Praktische Anwendungen
- Serie: M5Stack Chain
- Mikrocontroller: STM32G031G8U6
- Encodertyp: AB-Drehgeber
- Tastenfunktion: Ja
- RGB-Diode: 1 x WS2812B
- Kommunikation: UART
- Schnittstellen: 2 x HY2.0-4P
- Daisy-Chain-Unterstützung: Ja
- Versorgungsspannung: 5 V DC
- RGB-Stromverbrauch: 22,51 mA
- Betriebstemperatur: 0 bis 40 °C
- LEGO-kompatibles Design: Ja
- Gewicht: 10 g
- Abmessungen: 23,9 x 23,9 x 29,8 mm
Inhalt des Sets
- M5Stack Kettenencoder-Modul
- Kettenbrückenmodul
Das Modul ermöglicht die Erkennung der Drehrichtung, das Zählen von Impulsen und die Bedienung der in den Drehknopf integrierten Tastenfunktion.
