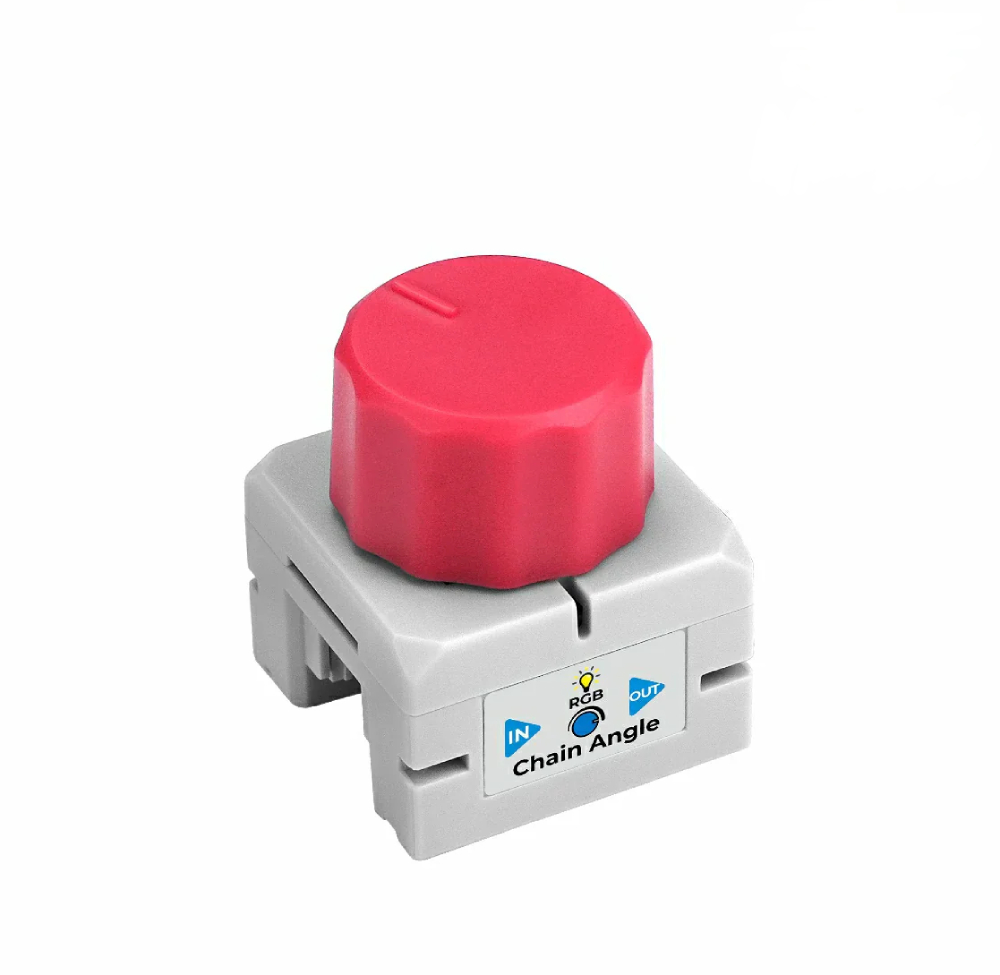

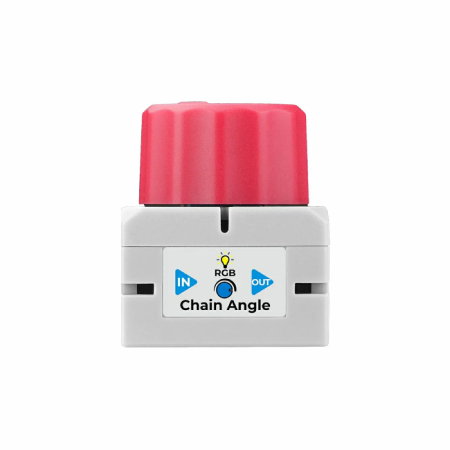

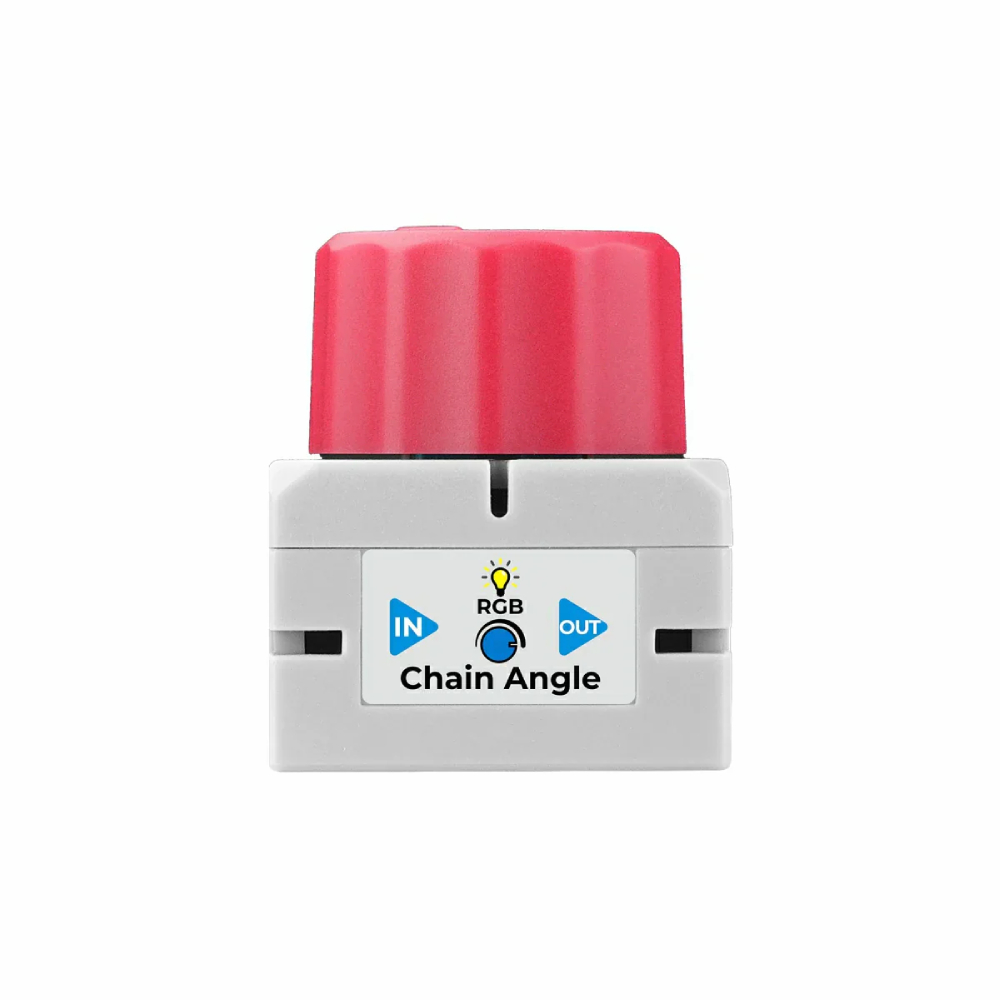

Produktbeschreibung: Kettenwinkel - UART-Drehpotentiometermodul mit RGB-LED - M5Stack U208
Das Chain Angle ist ein M5Stack -Eingangsmodul mit einem Drehpotentiometer , das die Ausgangsspannung abhängig von der Position des Drehknopfs variiert. Der integrierte Mikrocontroller STM32G031G8U6 verarbeitet das analoge Signal mittels eines Analog-Digital-Wandlers (ADC) und überträgt die Daten über eine UART-Schnittstelle, die serielle Daisy-Chain-Kommunikation unterstützt. Das Modul verfügt über zwei HY2.0-4P-Anschlüsse, die eine einfache Systemerweiterung mit weiteren Geräten der Chain-Serie ermöglichen. Dank seiner kompakten Bauweise und der einfachen Integration eignet es sich ideal für Benutzerschnittstellen, Motordrehzahlregler, Lautstärkeregler und intelligente Steuerungssysteme.
Kettenwinkel - UART-Drehpotentiometermodul mit RGB-LED - M5Stack U208.
Chain Angle ist ein M5Stack-Eingangsmodul, das mit einem Drehpotentiometer ausgestattet ist, das die Ausgangsspannung je nach Position des Drehknopfes ändert.Besondere Merkmale
- Drehpotentiometer : analoge Steuerung mit einem Drehwinkel von 280°
- Hochauflösender ADC: Signalmessung mit 12-Bit-Genauigkeit
- STM32-Mikrocontroller: der leistungsstarke STM32G031G8U6-Chip
- Programmierbare RGB-LED: Eingebaute WS2812C-LED für Signal- und Lichteffekte
- UART-Kommunikation: Unterstützung für serielle Reihenschaltung
- Erweiterung des Kettensystems: Möglichkeit zum Anschluss zusätzlicher M5Stack-Module
- Zwei HY2.0-4P-Steckverbinder: schneller und bequemer Anschluss von Erweiterungsmodulen
- Kompaktes Design: einfache Integration in DIY- und Embedded-Projekte
- Breites Anwendungsspektrum: ideal für Smart Home, Bedienfelder und HMIs
Technische Spezifikationen
- Serie: Kette
- Modultyp: Drehpotentiometer
- Mikrocontroller: STM32G031G8U6
- Stromversorgung: 5 V Gleichstrom
- Kommunikation: UART 115200 bps @8N1
- Anschlüsse: 2 x HY2.0-4P
- RGB-Diode: 1 x WS2812C
- RGB-Stromverbrauch: 21,13 mA
- Drehwinkel: 280° ±10°
- Betriebstemperatur: 0 °C bis 40 °C
- Gewicht: 8,4 g
- Abmessungen: 23,9 x 23,9 x 28,2 mm
Inhalt des Sets
- M5Stack Kettenwinkelmodul
- Kettenbrückenmodul

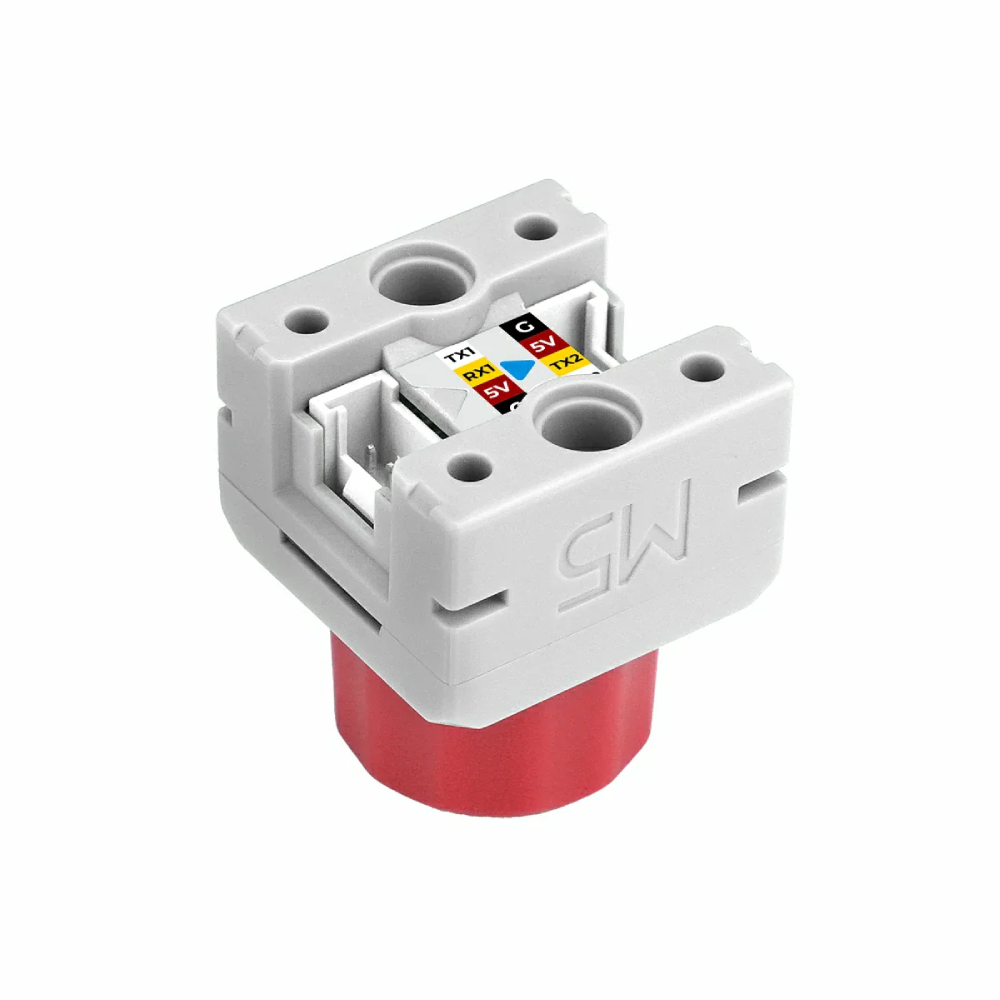

Das Modul ist mit zwei HY2.0-4P-Anschlüssen ausgestattet, die eine einfache Erweiterung des Systems mit zusätzlichen Geräten der Chain-Serie ermöglichen.
