Produktbeschreibung: Chain Blank – Prototyping-Platine für M5Stack Chain – M5Stack U210

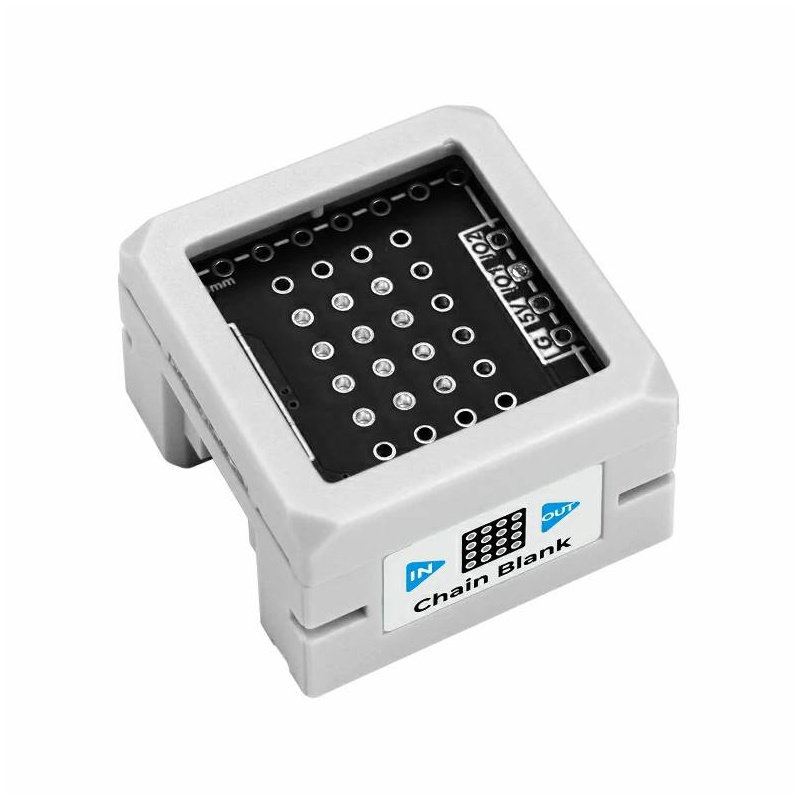

Chain Blank ist ein Erweiterungsmodul der M5Stack Chain- Serie und wurde für Anwender entwickelt, die ihre eigene Elektronik entwickeln möchten. Die Frontplatte verfügt über eine universelle 18 x 18 mm große Prototyping-Fläche mit 2,54 mm Rastermaß, die das einfache Löten von bedrahteten Bauteilen und den Aufbau kundenspezifischer Schaltungen ermöglicht. Im Inneren des Moduls befinden sich zwei vorverdrahtete HY2.0-4P-Steckverbinder , die es erlauben, die Platine direkt mit einer Kette von M5Stack Chain-Geräten zu verbinden, ohne die Funktion anderer Module zu beeinträchtigen. Bei der Entwicklung eigener Erweiterungen können die beiden 0-Ω-Widerstände, die die Kommunikationsleitungen R1 und R2 verbinden, entfernt werden . Dadurch lassen sich Signale über Drähte oder Lötstellen an eigene Schaltungen ausgeben, was die Designmöglichkeiten erweitert.
Chain Blank - Prototyping-Board für M5Stack Chain - M5Stack U210.
Das Modul ermöglicht den Aufbau von dedizierten Schnittstellen, einfachen elektronischen Schaltungen, Adaptern und kundenspezifischen Kommunikationsmodulen.
Hauptmerkmale des Prototyping-Boards

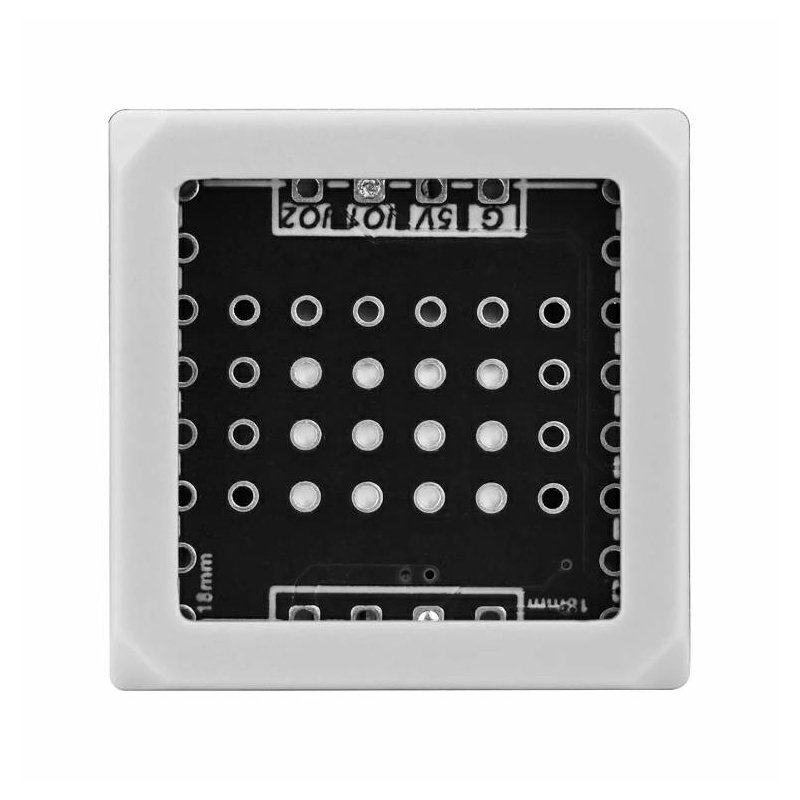

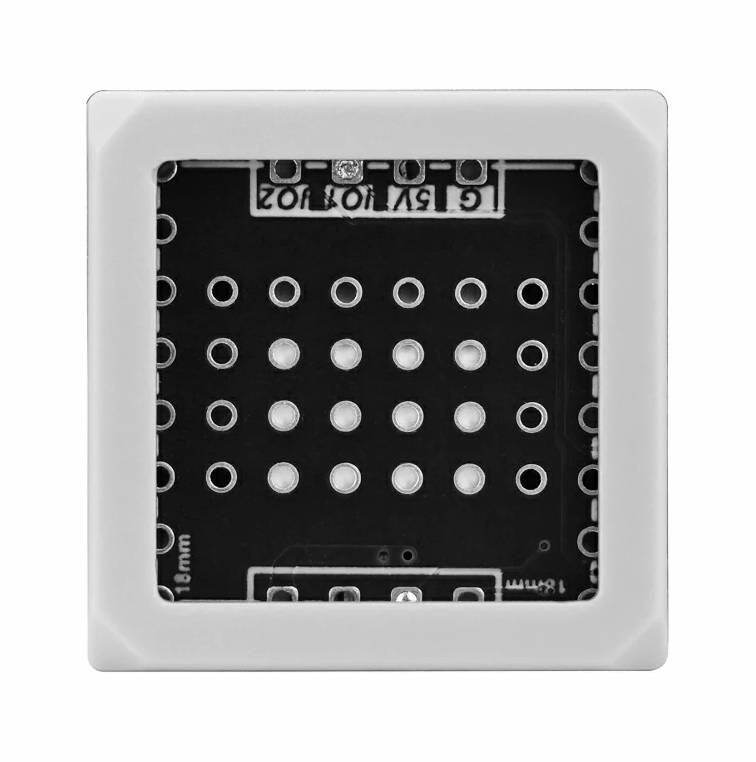

- Universelle Prototypenplatine 18 x 18 mm : Ermöglicht den Aufbau eigener elektronischer Systeme
- 2,54 mm Rastermaß : kompatibel mit gängigen Durchsteckbauteilen
- M5Stack Chain-Kompatibilität : Einfache Integration mit Modulen des Chain-Ökosystems

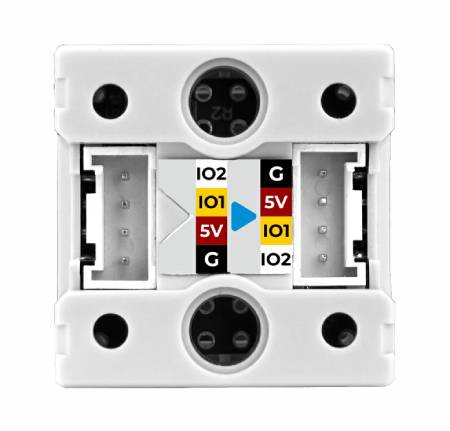

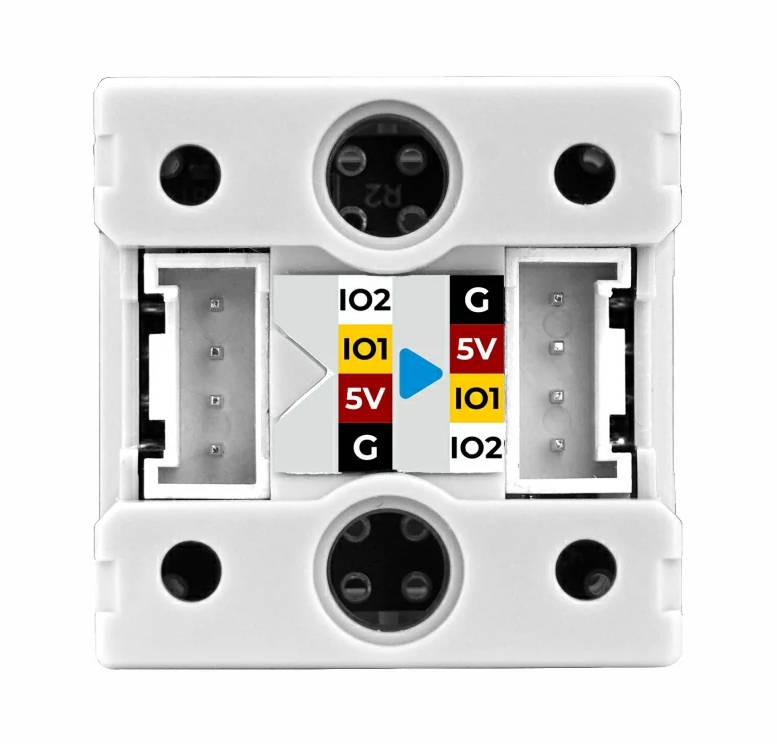

- Zwei HY2.0-4P-Anschlüsse : ermöglichen die serielle Verbindung zusätzlicher Module
- Werkseitig angeschlossene Kommunikationsleitungen : Aufrechterhaltung der vollen Funktionalität des Chain-Busses
- Möglichkeit zur Modifizierung der Anschlüsse : Durch Entfernen der 0-Ω-Widerstände können Sie die Kommunikationsleitungen in Ihren eigenen Projekten verwenden.
- Kompaktes Design : Die geringen Abmessungen erleichtern die Integration in bestehende Geräte.
Technische Spezifikationen des Moduls
- Modultyp: Prototyping-Platine
- Prototypenbereich: 18 x 18 mm
- Lochabstand: 2,54 mm
- Kompatibilität: M5Stack-Kette
- Anschlüsse: 2x HY2.0-4P
- Modifikationsmöglichkeit: Durch Entfernen der 0-Ω-Widerstände können Sie die Leitungen R1 und R2 in Ihren eigenen Systemen verwenden.
- Abmessungen: 23,9 x 23,9 x 16 mm
- Gewicht: 7,4 g
Inhalt des Sets
- 1x Kettenrohling-Prototyp

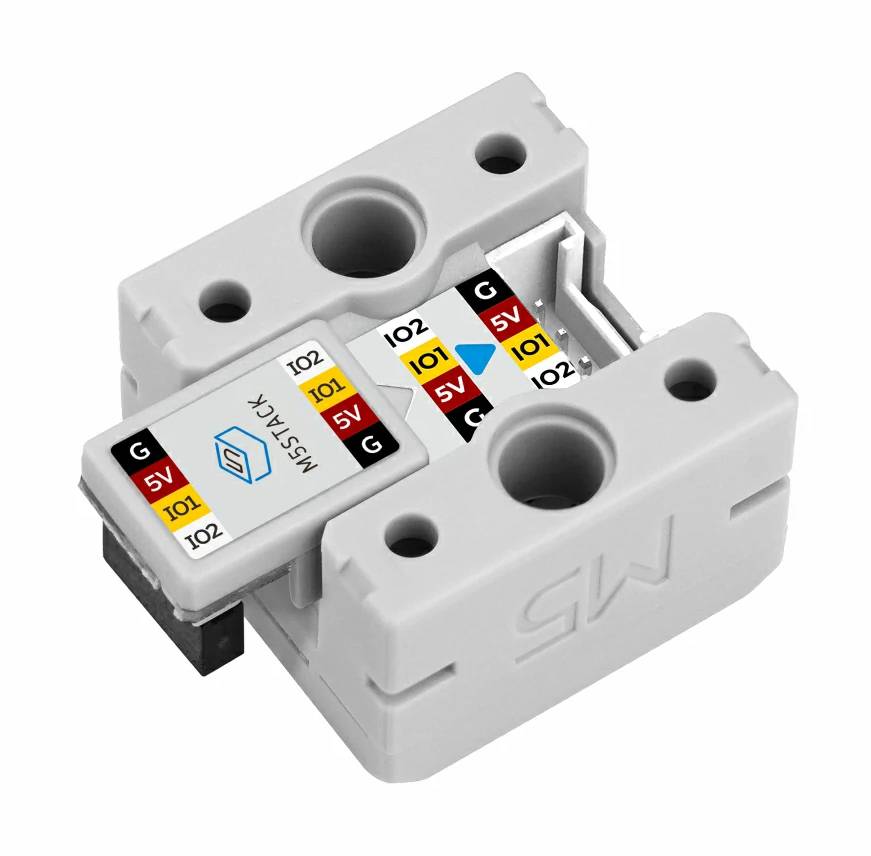

- 1x Kettenbrücke

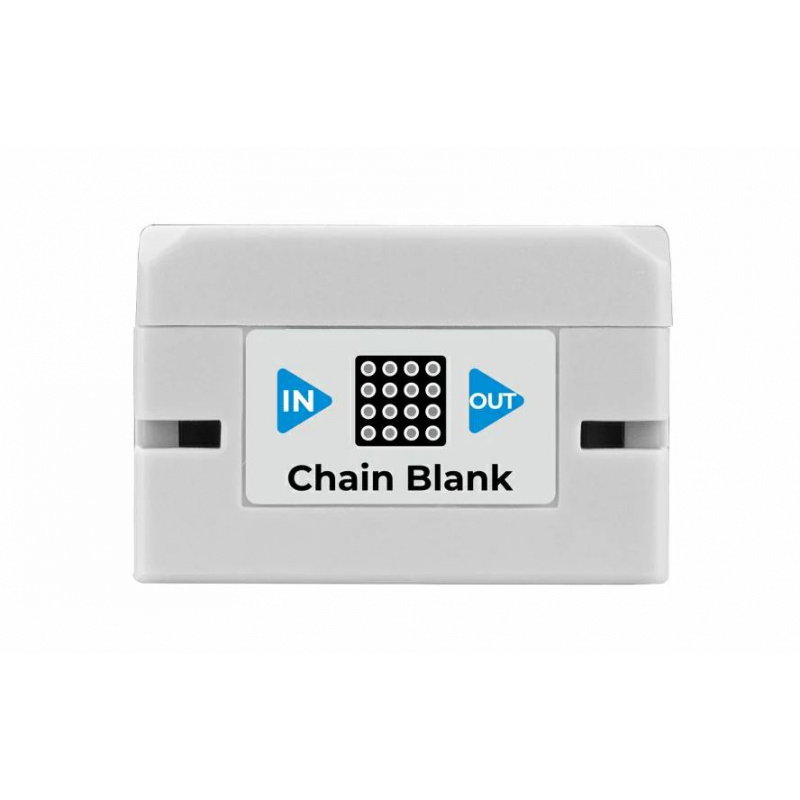

Chain Blank Proto mit Chain Bridge eignet sich perfekt als Basis für die Entwicklung eigener Erweiterungen für das M5Stack Chain-System.
