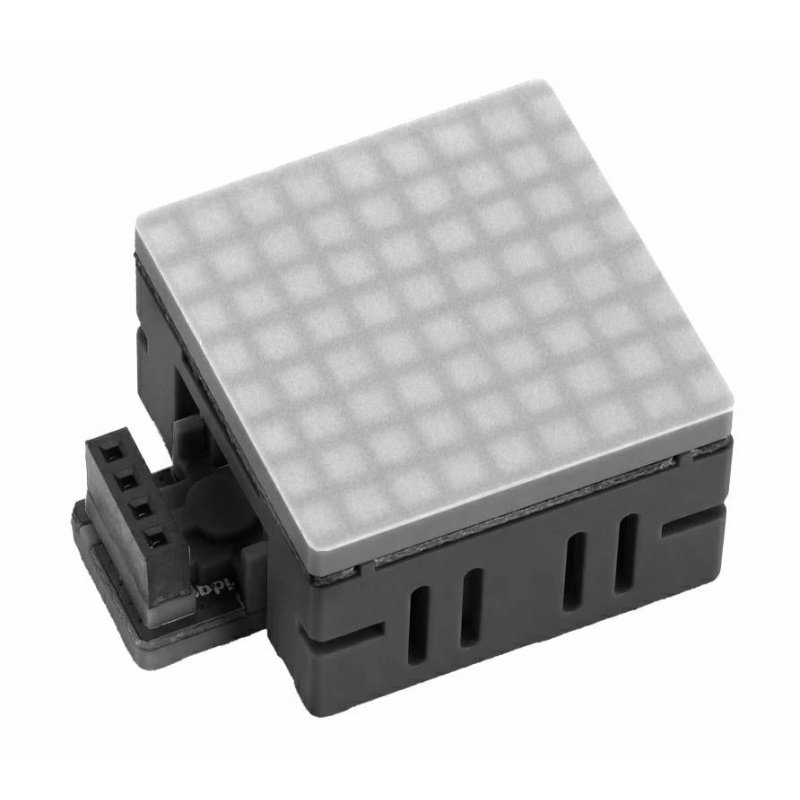

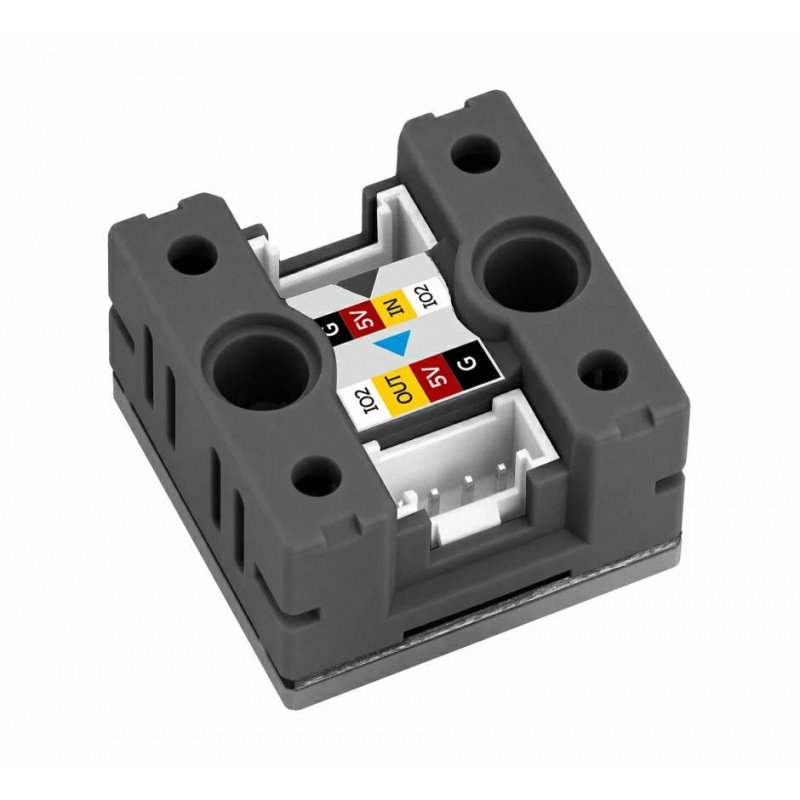

Chain RGB Matrix with 8x8 LEDs
Das M5Stack Chain RGB U218 ist ein kompaktes Modul mit einer 8x8 RGB-LED-Matrix aus 64 WS2812E-LEDs . Es ermöglicht die individuelle Pixelsteuerung im RGB565-Format, die Anzeige von Text und Animationen, die Helligkeitsanpassung und die Bilddrehung . Dank des integrierten STM32G031G8U6- Mikrocontrollers und der UART- Schnittstelle lässt sich das Modul in Reihe mit anderen M5Stack Chain-Geräten schalten.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Chain RGB – RGB-LED-Matrix 8x8 – UART – M5Stack U218

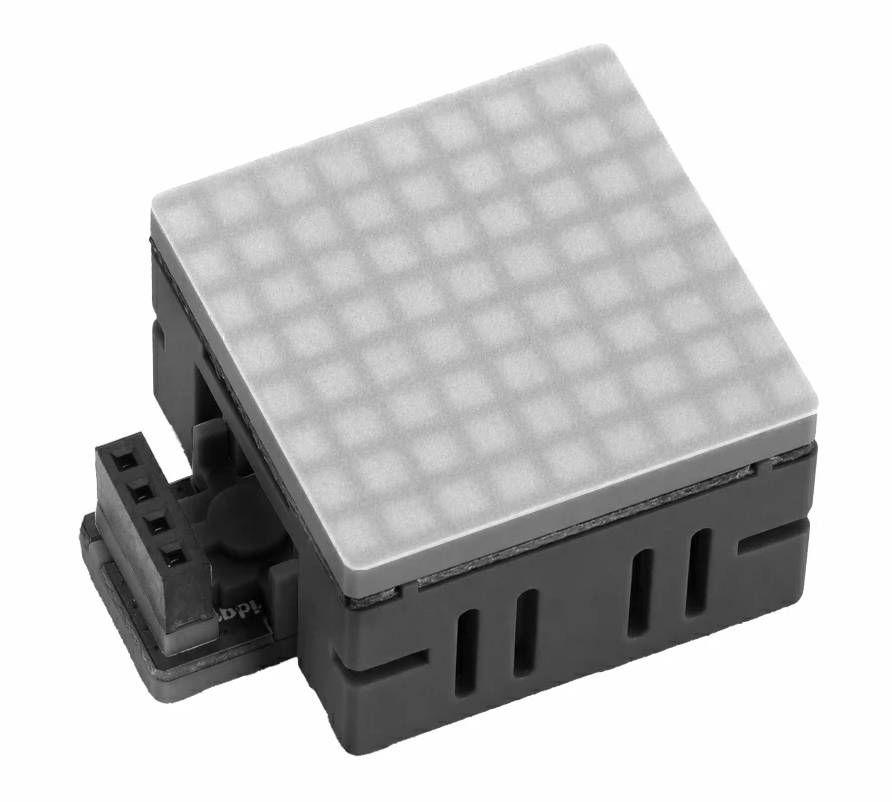

Das M5Stack Chain RGB ist ein Anzeigemodul mit 64 adressierbaren WS2812E RGB-LEDs in einer 8x8-Matrix . Es unterstützt die individuelle RGB565-Pixelsteuerung, die Speicherung von Gruppendaten und eine schnelle Vollbildaktualisierung mithilfe eines 64-Pixel-Framebuffers. Eine integrierte ASCII-Zeichen-Engine ermöglicht die Textdarstellung, und die Scrollfunktion unterstützt sowohl Volltonfarben als auch Farbverläufe. Das Modul erlaubt außerdem die Helligkeitsanpassung und die Bilddrehung um 0°, 90°, 180° und 270° . Es wird von einem STM32G031G8U6 gesteuert und kommuniziert über UART mit 115.200 bps. Zwei HY2.0-4P-Anschlüsse ermöglichen die Systemerweiterung mit weiteren M5Stack Chain- Geräten.

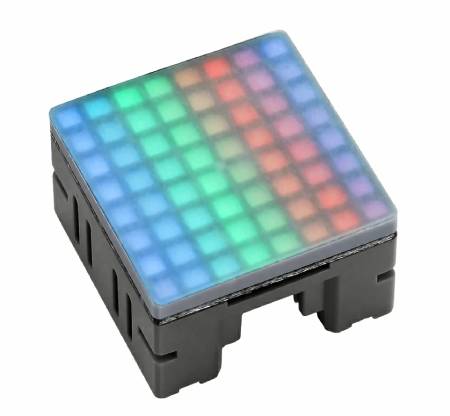

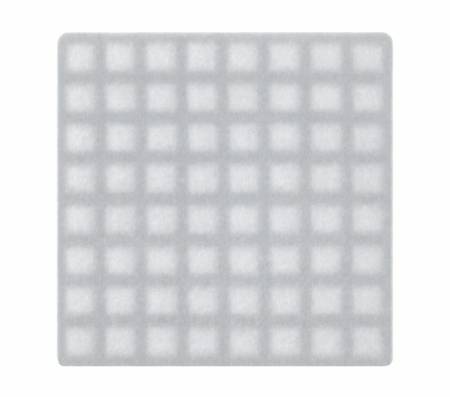

Chain RGB - 8x8 RGB LED-Matrix - UART - M5Stack U218.
Botland ist offizieller Distributor der M5Stack-Modulreihe in Polen. Dieses System stapelbarer Funktionsgeräte haben wir um Zubehör aus unserem Sortiment und zahlreiche Blog-Anleitungen ergänzt. Alle gezeigten M5Stack-Produkte sind Originalware.

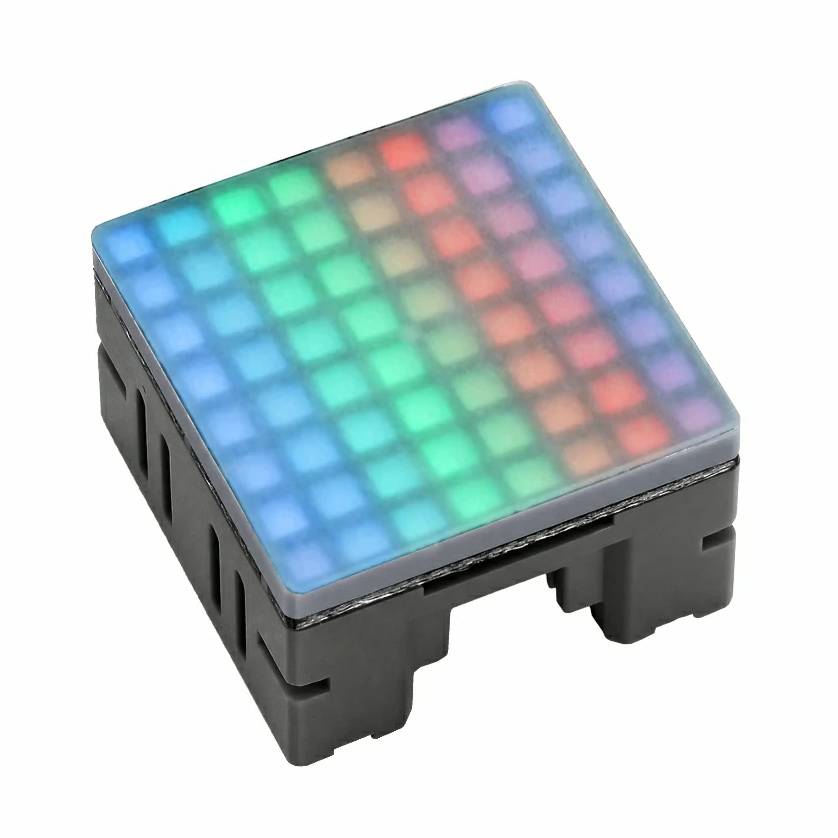

Die Chain RGB-Matrix ermöglicht es Ihnen, die Helligkeit der LEDs anzupassen, sodass Sie den Lichteffekt auf Ihre spezifische Anwendung abstimmen können.
Hauptmerkmale der M5Stack Chain RGB RGB-LED-Matrix

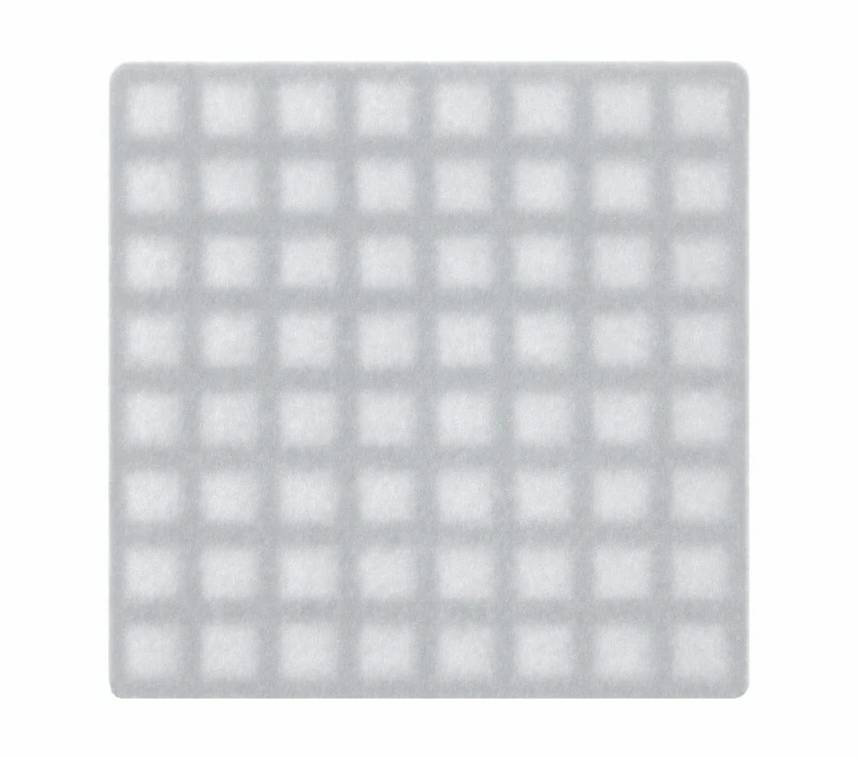

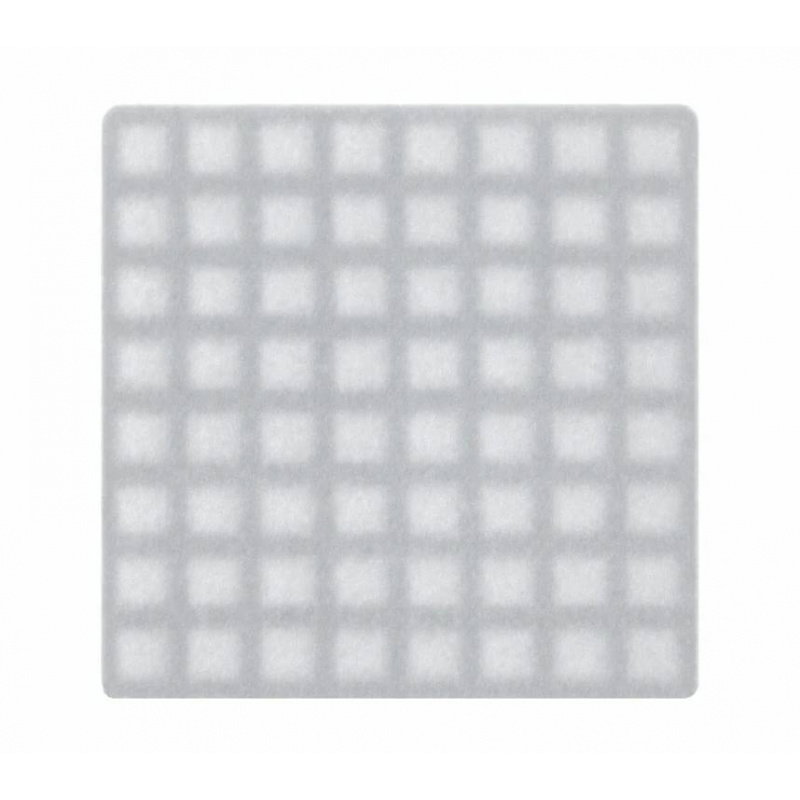

- 8x8 RGB-LED-Matrix : 64 adressierbare WS2812E-Dioden ermöglichen die Erstellung farbenfroher Grafiken, Symbole, Beschriftungen und Animationen.
- RGB565-Steuerung : Möglichkeit zur unabhängigen Einstellung der Farben einzelner Pixel und zur Gruppendatenaufzeichnung
- 64-Pixel RGB565-Puffer : ermöglicht schnelles Aktualisieren des gesamten Matrixinhalts
- ASCII-Zeichenunterstützung : Die integrierte Zeichen-Rendering-Engine ermöglicht die einfache Darstellung von Buchstaben, Zahlen und Nachrichten.
- Lauftext : Möglichkeit zur Anzeige von Lauftexten mit bis zu 32 Zeichen pro Modul
- Farbiger Text : Lauftext kann in einer bestimmten Farbe oder mit Farbverläufen angezeigt werden.
- Helligkeitsregelung : Die mehrstufige Helligkeitsregelung ermöglicht es Ihnen, die Lichtintensität an Ihr Projekt und die Umgebungsbedingungen anzupassen.
- Bildrotation : Die Unterstützung von 0°, 90°, 180° und 270° Ausrichtung erleichtert die Montage des Moduls in verschiedenen Positionen.
- STM32G031G8U6 Mikrocontroller : zuständig für den Betrieb der LED-Matrix und die Kommunikation mit dem Mastergerät
- UART-Kommunikation : Übertragungsgeschwindigkeit 115200 bps in 8N1-Konfiguration
- Reihenschaltung : Die Möglichkeit, Geräte in Reihe zu schalten, ermöglicht es Ihnen, das Projekt mit zusätzlichen Reihenelementen zu erweitern.
- Zwei HY2.0-4P-Steckverbinder : ermöglichen die flexible Verbindung des Moduls mit anderen M5Stack Chain-Geräten
- Kompaktes Design : Dank der Abmessungen von 24 x 24 x 16 mm lässt sich die Matrix problemlos in kleine Geräte und Prototypenprojekte integrieren.
M5Stack Chain RGB-Kompatibilität und Programmierung
Chain RGB wurde als Teil des M5Stack Chain-Ökosystems entwickelt und verwendet zwei HY2.0-4P-Anschlüsse und eine UART-Schnittstelle zur Kommunikation mit anderen Geräten der Serie. Die Reihenschaltung ermöglicht die serielle Verbindung weiterer Module, wodurch die Matrix in komplexere interaktive Systeme oder Beleuchtungssysteme integriert werden kann. Der Hersteller stellt die M5Chain-Bibliothek für Arduino , eine Programmieranleitung für Chain RGB, die interne Firmware sowie eine Dokumentation zum Kommunikationsprotokoll bereit. Dies erleichtert die Entwicklung eigener Software und die Integration des Moduls in Embedded-Projekte.

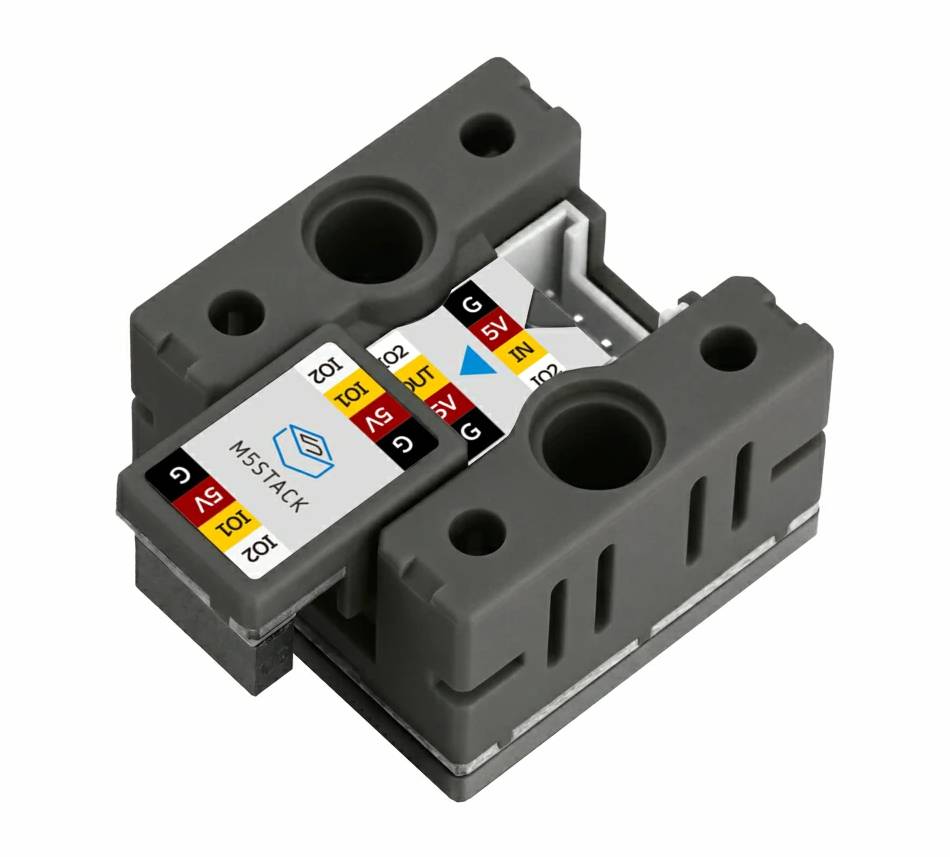

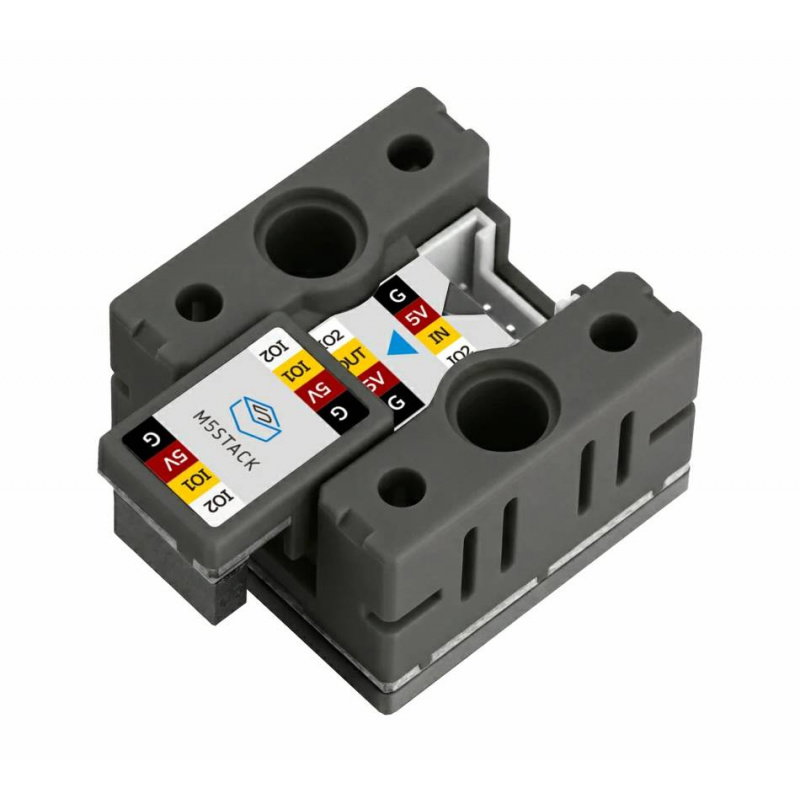

Das Set beinhaltet eine Kettenbrücke, mit der sich benachbarte Komponenten mithilfe von Grove-Verbindern einfach verbinden lassen.
M5Stack Chain RGB eignet sich perfekt für Projekte, die eine farbenfrohe Darstellung von Informationen, Animationen und Lichteffekten erfordern.
Technische Spezifikationen des M5Stack Chain RGB U218
- Anzeigetyp: Vollfarb-RGB-LED-Matrix
- Matrixauflösung: 8 x 8 LED
- Anzahl der LEDs: 64
- LED-Typ: WS2812E
- Farbformat: RGB565
- Mikrocontroller: STM32G031G8U6
- Versorgungsspannung: 5 V DC
- Kommunikation: UART
- Übertragungsgeschwindigkeit: 115200 bps
- Übertragungsformat: 8N1
- Schnittstelle: 2 x HY2.0-4P
- Framebuffer: 64 RGB565 Pixel
- Einzelpixelsteuerung: ja
- Gruppenpixelaufzeichnung: Ja
- ASCII-Zeichengenerator: Ja
- Maximale Länge des scrollbaren Textes: 32 Zeichen pro Modul
- Scrollen von einfarbigem Text: Ja
- Farbverlaufseffekte für Text: Ja
- Helligkeitsanpassung: Ja
- Empfohlene Helligkeitsstufe für den Langzeitgebrauch: 50 %
- Unterstützte Bilddrehungen: 0°, 90°, 180° und 270°
- Daisy-Chain-Kommunikation: Ja
- Standby-Stromverbrauch: 13,46 mA bei 5 V
- Betriebsstromaufnahme: 127,51 mA bei 5 V und maximaler Helligkeit sowie weißem Display
- Betriebstemperatur: 0 °C bis 40 °C
- Abmessungen: 24 x 24 x 16 mm
- Gewicht: 6,5 g
Inhalt des Bausatzes
- 1x M5Stack Chain RGB
- 1x Kettenbrücke
