Produktbeschreibung: Chain ToF - VL53L0 - Laser-Distanzsensor - 3 - 200 cm - M5Stack U209
Chain ToF ist ein Messmodul für das M5Stack Chain- System, das schnelle und präzise berührungslose Distanzmessungen ermöglicht. Kernstück des Geräts ist der Lasersensor VL53L0C , der Messungen im Bereich von 3 cm bis 200 cm ermöglicht. Unter typischen Bedingungen beträgt die maximale effektive Reichweite ca. 120 cm . Die vollen 200 cm können durch Aktivierung des Langstreckenmodus und Betrieb in dunkler Umgebung ohne Infrarotstörungen erreicht werden. Das Modul wird von einem STM32G031G8U6- Mikrocontroller gesteuert, die Kommunikation erfolgt über eine UART- Schnittstelle mit serieller Daisy-Chain-Verbindung. Zwei HY2.0-4P- Steckverbinder ermöglichen den einfachen Anschluss weiterer Module der Chain-Serie und somit den Aufbau komplexer Steuerungs- und Interaktionssysteme. Zusätzlich ist der Sensor mit einer programmierbaren WS2812C RGB- LED ausgestattet, die den Betriebszustand anzeigt.

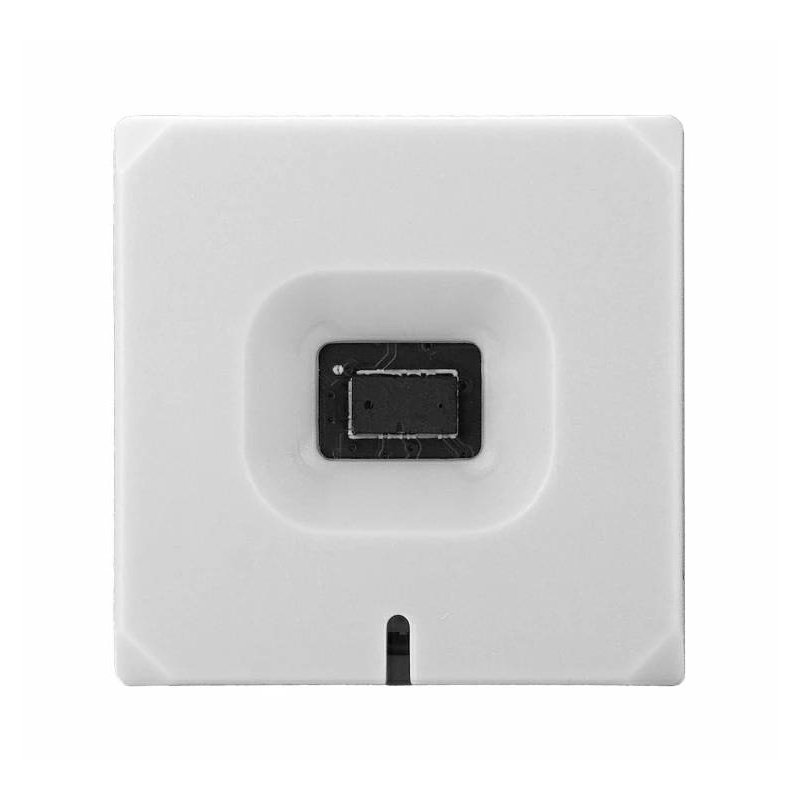

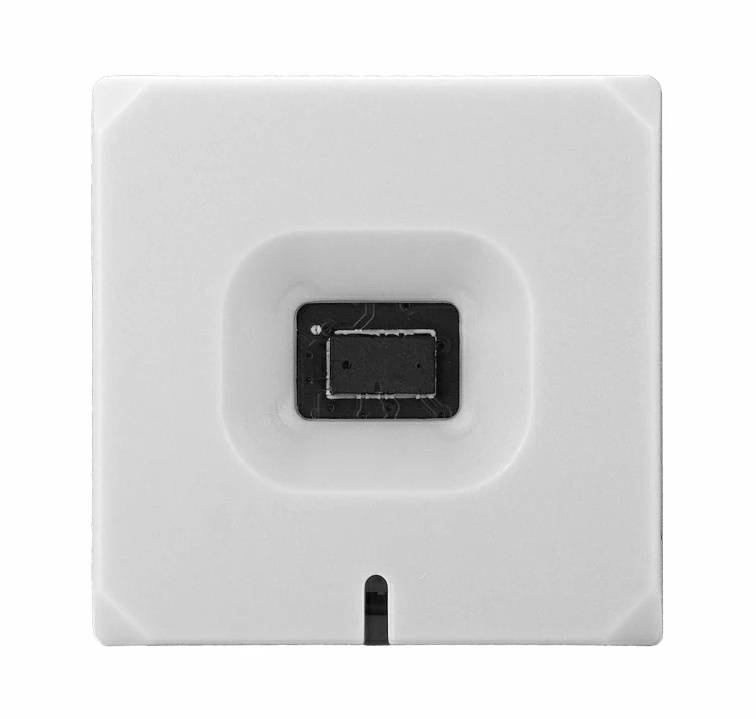

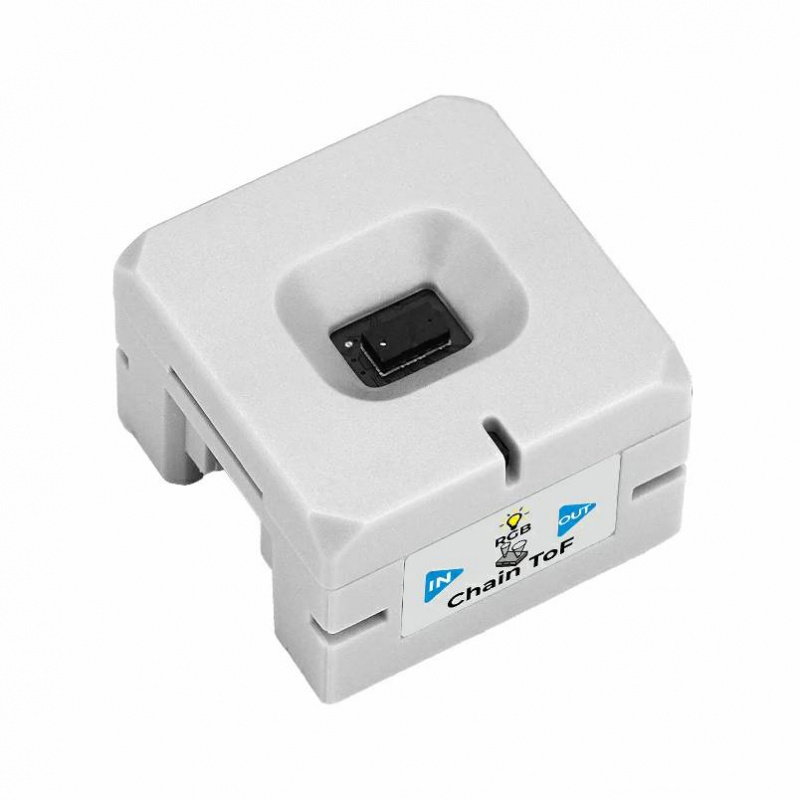

Chain ToF - VL53L0 - Laser-Distanzsensor - 3 - 200 cm - M5Stack U209.
Dank zweier Grove-Schnittstellen kann der Sensor mit zusätzlichen Modulen der Chain-Serie erweitert werden.
Hauptmerkmale des ToF-Sensors
- Lasersensor VL53L0C : Präzise berührungslose Distanzmessung mittels Laufzeitmessung
- Messbereich von 3 cm bis 200 cm : Geeignet sowohl zur Erkennung naher als auch weiter entfernter Objekte
- Messgenauigkeit ±3 % : geeignet für viele Anwendungen in der Automatisierung, Robotik und interaktiven Systemen
- STM32G031G8U6 Mikrocontroller : zuständig für die Durchführung von Messungen und die Kommunikation mit anderen Modulen
- UART-Kommunikation : Unterstützung für serielle Reihenschaltung

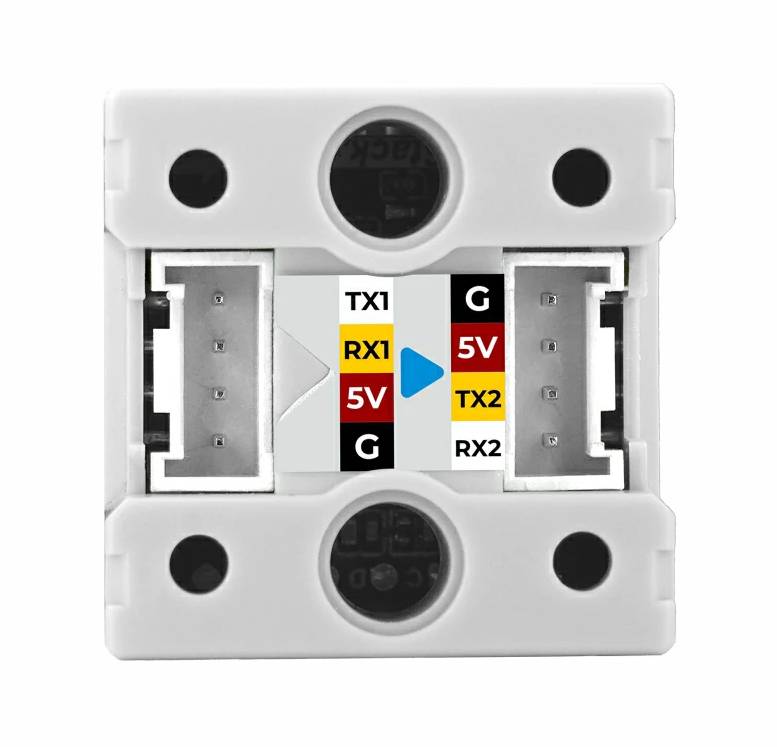

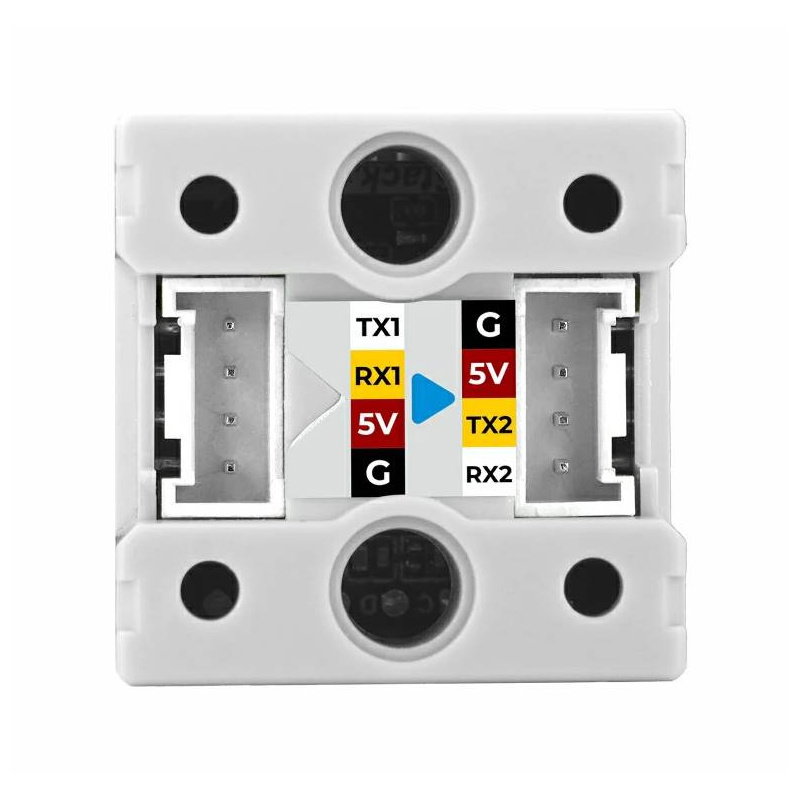

- Zwei HY2.0-4P-Steckverbinder : einfache Systemerweiterung mit zusätzlichen Modulen der M5Stack Chain-Serie.

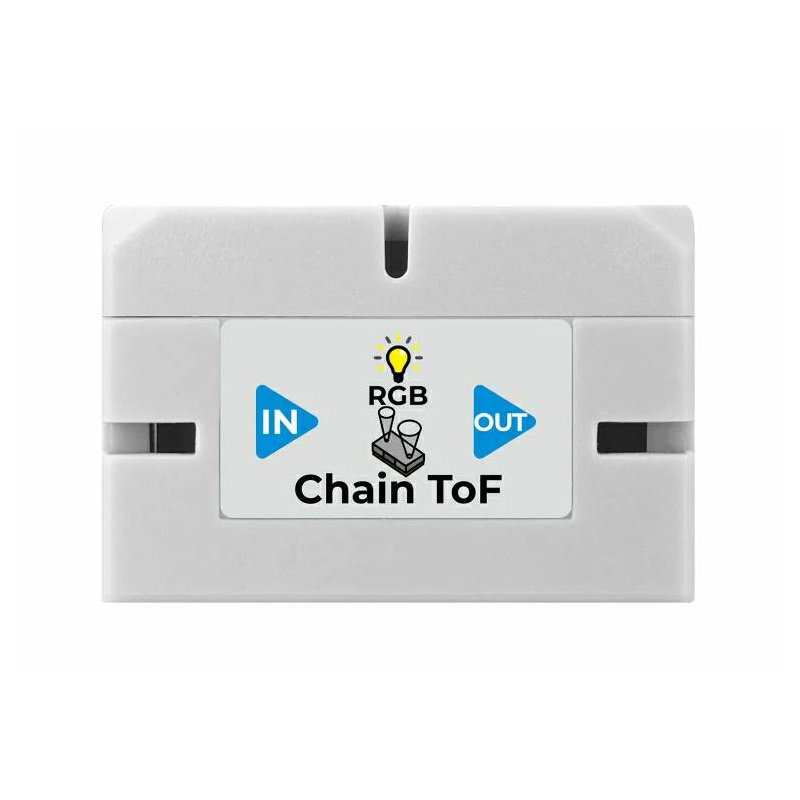

- Programmierbare WS2812C RGB-Diode : ermöglicht die visuelle Anzeige des Gerätebetriebs
- Kompaktes Design : Das Modul eignet sich gut für kleine Elektronikprojekte.
Technische Spezifikationen der Kette ToF
- Mikrocontroller: STM32G031G8U6
- Abstandssensor: VL53L0C
- Messtechnik: Laufzeit (Time of Flight, ToF)
- Messbereich: von 3 cm bis 200 cm
- Typische maximale Reichweite: ca. 120 cm
- Messgenauigkeit: ±3 %
- Versorgungsspannung: 5 V Gleichstrom
- Kommunikationsschnittstelle: UART
- Anschlusstyp: 2 x HY2.0-4P
- RGB-LED: 1 x WS2812C
- Stromverbrauch – Stoppmodus mit weißer RGB-Diode: 5 V DC bei 21,27 mA
- Stromverbrauch – Einzelmessung: 5 V DC bei 20,26 mA
- Stromverbrauch – Dauermessung: 5 V DC bei 24,75 mA
- Betriebstemperatur: 0 °C bis 40 °C
- Produktabmessungen: 23,9 x 23,9 x 16,0 mm
- Produktgewicht: 8,8 g
Inhalt des Sets
- 1x Chain ToF (VL53L0)
- 1x Kettenbrücke

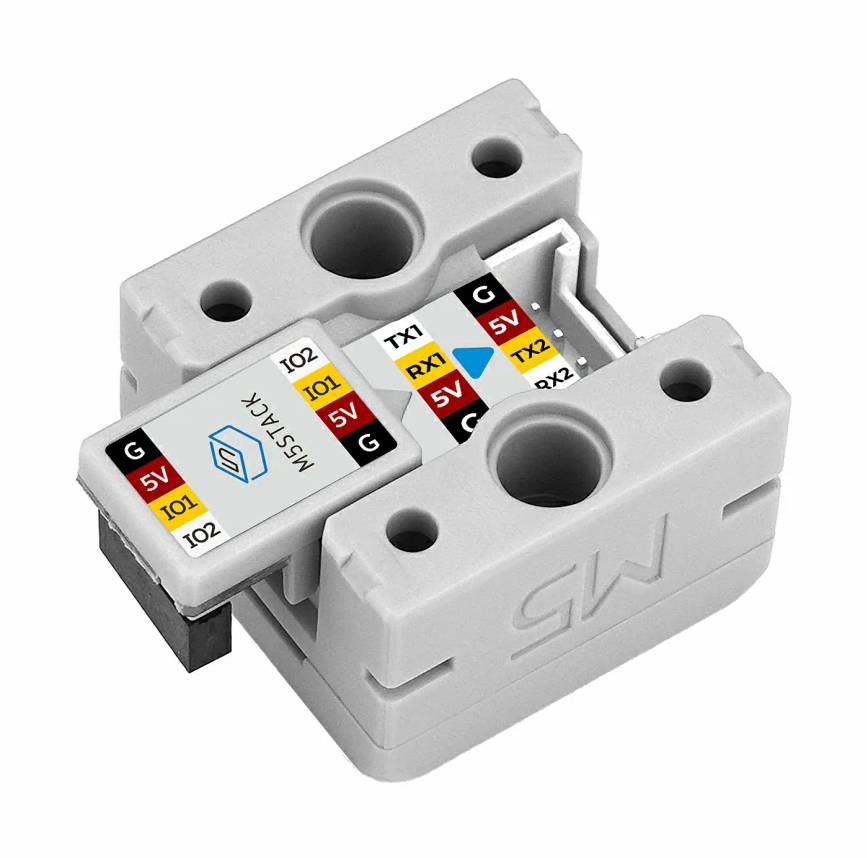

Zum Set gehört auch ein Grove - Chain Bridge-Verbinder.
