Produktbeschreibung: NeoKey BFF for Mechanical Key Add-On - Modul mit Steckplatz für mechanischen Schalter - für QT Py und Xiao - Adafruit 5695
Ein von Adafruit hergestelltes Modul, an dessen Bord sich eine Kailh-Buchse für einen mechanischen Schalter und eine 3,5-mm -RGB-NeoPixel-LED befindet. Das NeoKey BFF for Mechanical Key Add-On Board ist mit den Serien QT Py und Xiao kompatibel. Die Abmessungen der Platte betragen 21 x 18 mm . Die Konstruktion von NeoKey BFF for Mechanical Key Add-On ermöglicht es Ihnen, das Modul mit den im Set enthaltenen Goldpin-Anschlüssen an QT Py oder Xiao zu löten.
Überprüfen Sie auch die Bedienungsanleitung des Herstellers. Darin finden Sie Beispielcodes für Arduino und CircuitPython.
NeoKey BFF for Mechanical Key Add-On – ein Modul mit einem Steckplatz für einen mechanischen Schalter.
NeoKey BFF for Mechanical Key Add-On - Modul mit Steckplatz für mechanischen Schalter - für QT Py und Xiao - Adafruit 5695.

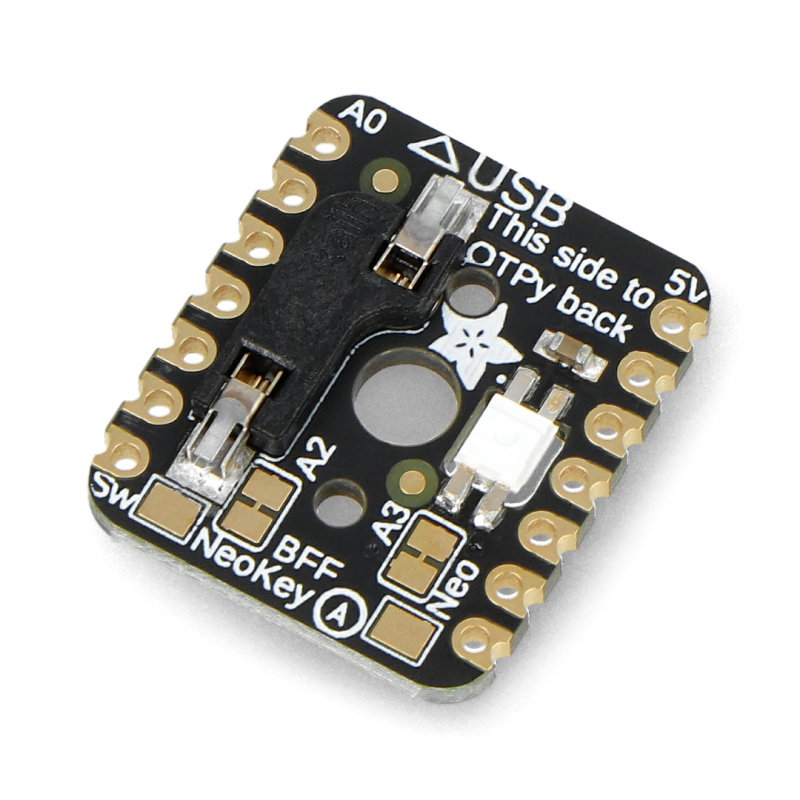

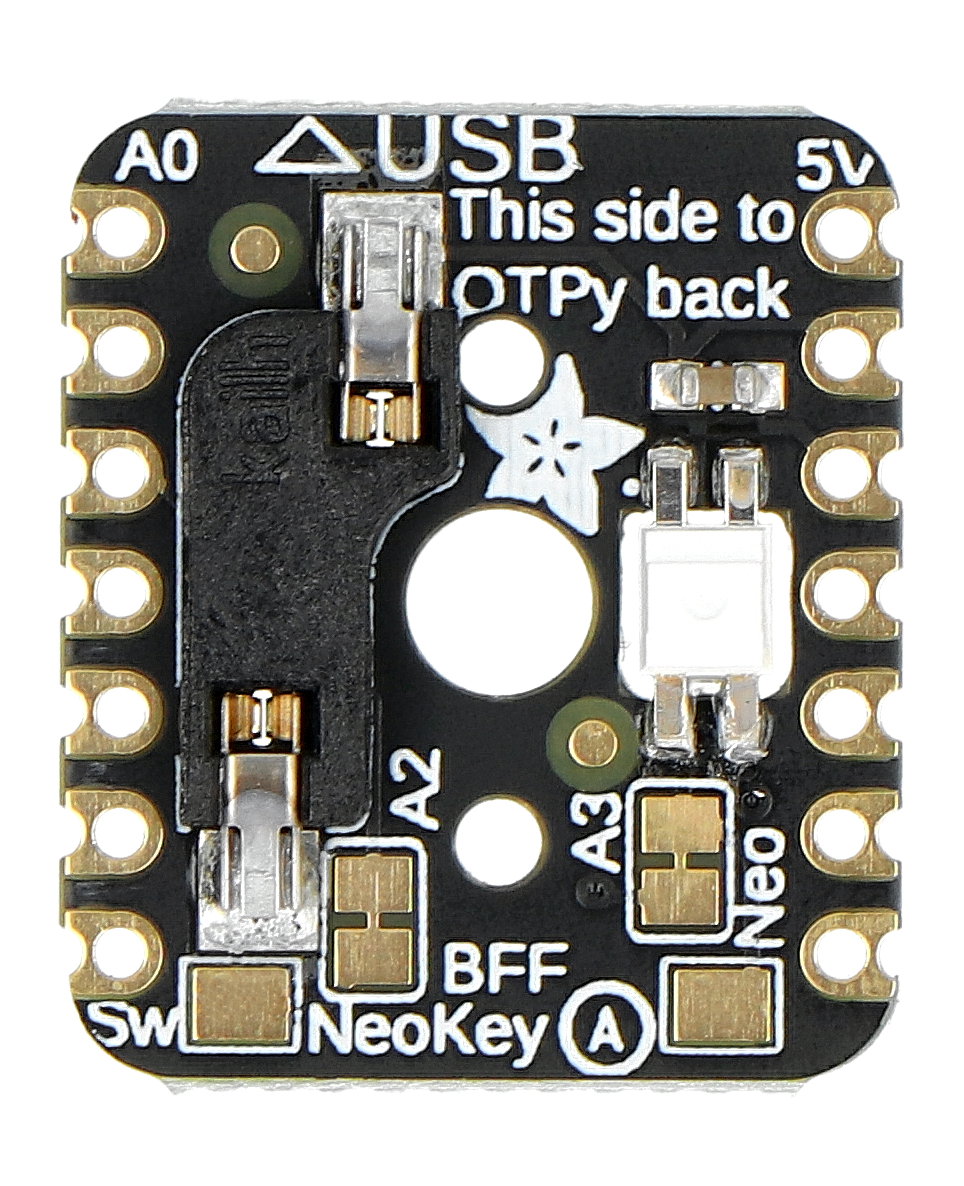

Beschreibung der Pins und Jumper
- A2 - Standardschalterstift

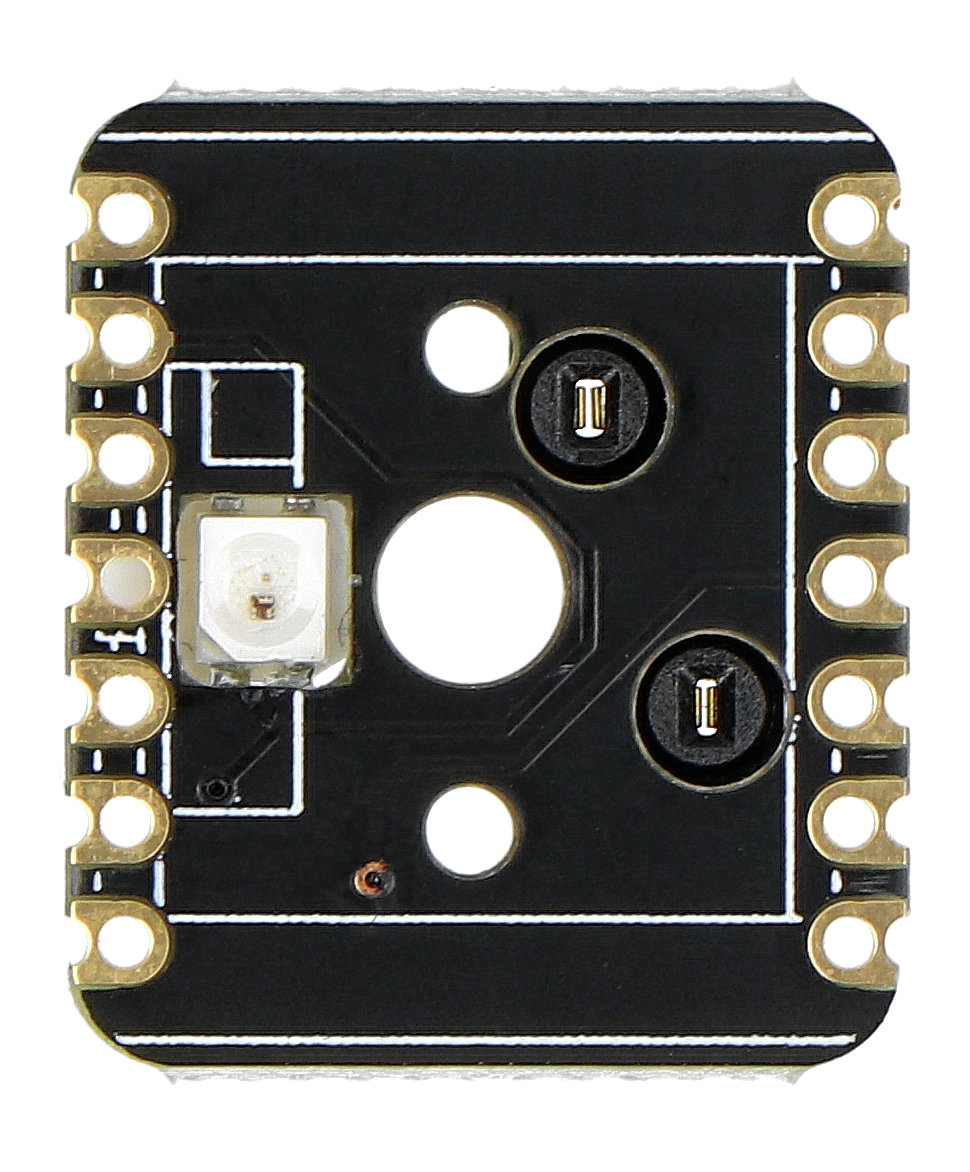

- A3 - Standard-Pin der NeoPixel-LED, dieser Jumper befindet sich auf der Rückseite der Platine unter der NeoPixel-LED
- Neo - befindet sich an der Unterseite der Platine und kann verwendet werden, um das NeoPixel mit einem anderen Pin zu verbinden, wenn der NeoPixel-Jumper durchtrennt wird, um ihn von Pin A3 zu trennen
- Sw - befindet sich unten auf der Platine und kann verwendet werden, um die Taste mit einem anderen Pin zu verbinden, wenn der Jumper der MX-Taste durchtrennt wird, um ihn von Pin A2 zu trennen
Prüfen Sie auch andere Schalter und elektrische Taster !
Technische Spezifikationen
- Kompatibel mit: QT Py -Serie und Xiao
- Modultyp: Steckdose für Elektroschalter, Taster
- Sockeltyp: Kailh
- Kompatible Switches: MX-Serie und Derivate
- Hintergrundbeleuchtung: Eingebaute 3,5-mm-RGB-NeoPixel-LED
- Leitungen: Lötpads, Jumper
- Brettmaße: 21 x 18 mm

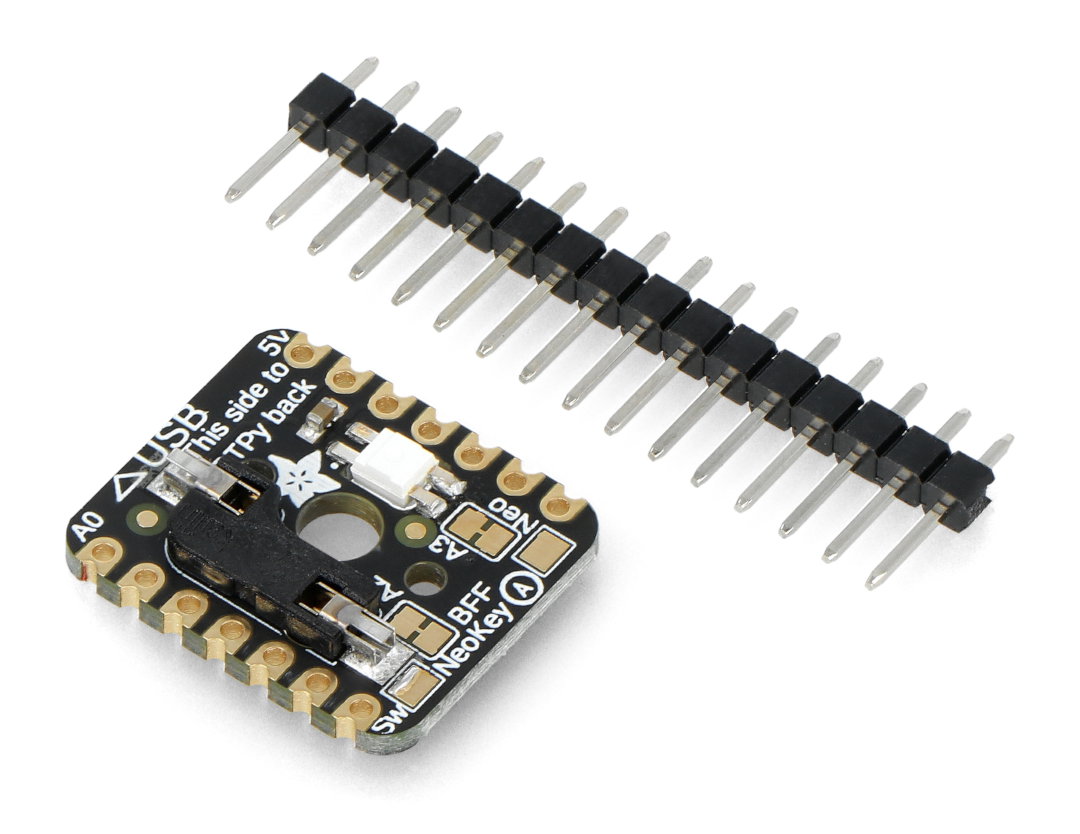

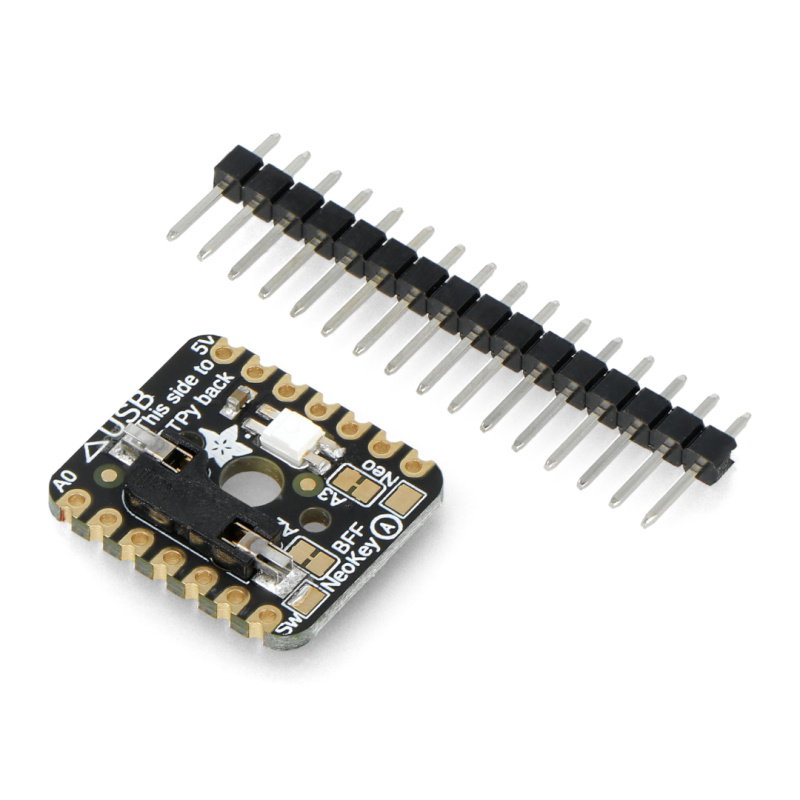

Kit-Inhalt
- NeoKey BFF for Mechanical Key Add-On - Modul mit Steckplatz für mechanischen Schalter - für QT Py und Xiao - Adafruit 5695 - 1 Stk
- Goldnadelleiste 1x16 Pin - Raster 2,54 mm - 1 Stück
Komponenten im Set enthalten.
