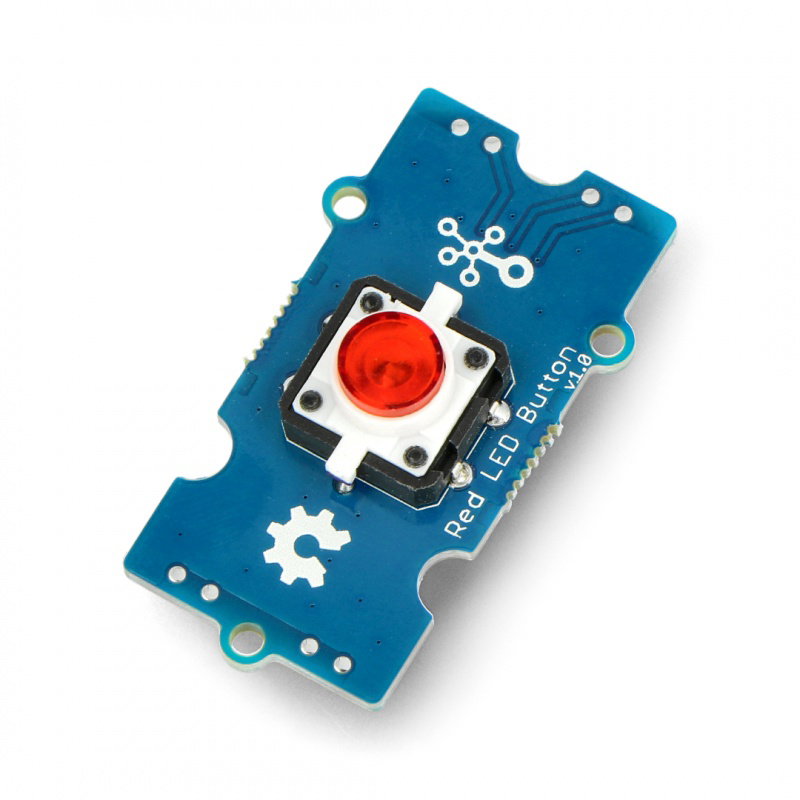

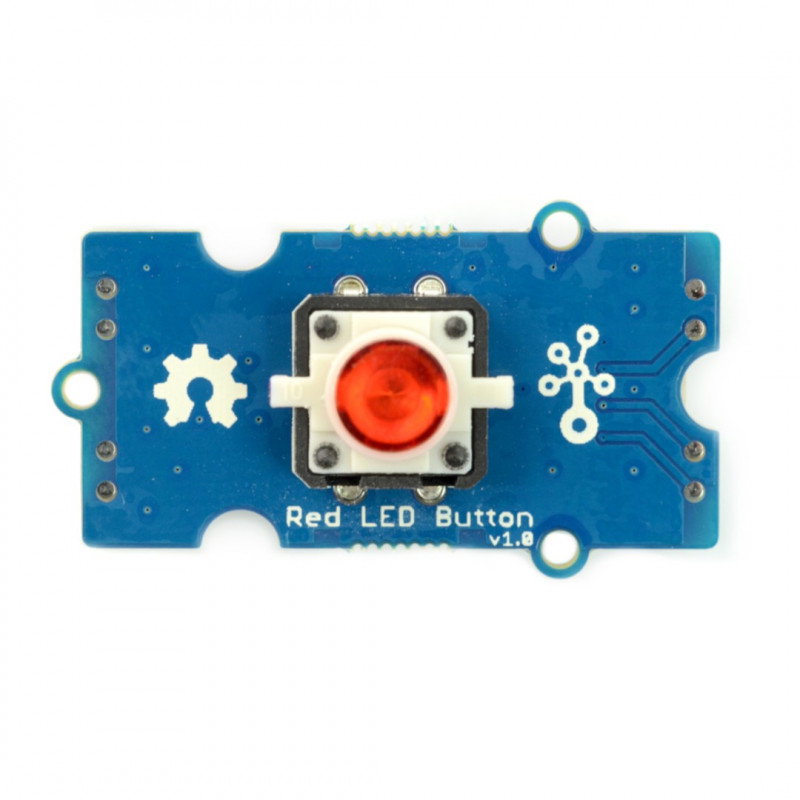

Produktbeschreibung: Grove - Taster mit Hintergrundbeleuchtung - rot
Das Modul aus der Grove-Serie ist mit einem Taster mit roter LED-Diode ausgestattet. Es wird mit einer Spannung von 3,3 V bis 5 V betrieben. Es verfügt über einen Grove-Anschluss, der eine direkte Verbindung des Boards mit dem Raspberry Pi und Arduino ermöglicht . Standardmäßig ist der Schalter auf High-Zustand und die LED-Diode auf Low-Zustand eingestellt.
Spezifikation
- Versorgungsspannung: von 3,3 V bis 5 V
- LED-Versorgungsstrom: 50 mA
- Typ: normal geschlossen (NC)
- Widerstand des gedrückten Tasters: <100 m="" span="">Ω
- Widerstand der losgelassenen Taste: > 100 M Ω
- Abmessungen: 40 x 20 x 16 mm
- Gewicht 30 gr
Verbindung
Das Modul ist mit einer Grove-Schnittstelle ausgestattet, die es einfach macht, es mit Arduino mit Base Shield v2.0 oder Raspberry mit Hat GrovePi + zu verbinden .

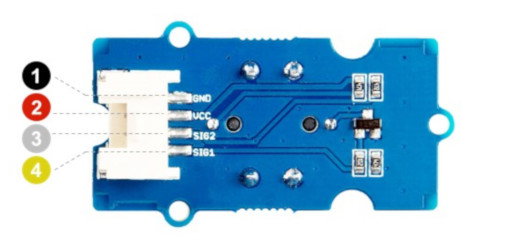

| Stift | Beschreibung |
|---|---|
| 1) MASSE | Die Masse des Systems. |
| 2) VCC | Versorgungsspannung von 3,3 V bis 5 V. |
| 3) SIG2 | Ausgang des Tastenzustandssignals Standardwert hoch. |
| 4) SIG1 | LED-Signaleingang. Standard niedrig. |
Grove ist eine Reihe von Modulen und Sensoren, die mit Base Shield-Abdeckungen kompatibel sind, die mit Arduino und STM32 Nucleo funktionieren.

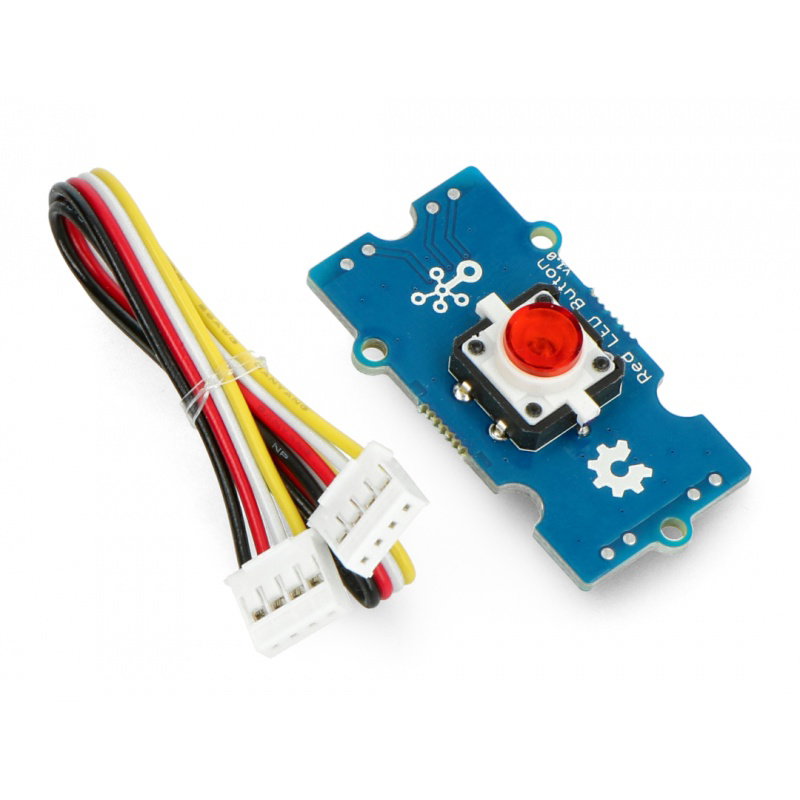

Grove - Taster mit Hintergrundbeleuchtung - rot
Bei dem angebotenen Produkt handelt es sich um ein hochwertiges Modul aus der Grove-Serie (kompatibel mit Base Shield-Abdeckungen). Das Gerät kann einfach an Mikrocontroller wie Raspberry Pi oder Arduino angeschlossen werden. Der Hersteller hat versucht sicherzustellen, dass die korrekten Stromversorgungsparameter den gängigen Standards so nahe wie möglich kommen - die Spannung liegt zwischen 3,3 und 5 V (die LED verbraucht nur 50 mA). Die geringen Abmessungen der Elemente (40 mm x 20 mm x 16 mm) ermöglichen einen einfachen Einbau auch in kleine Geräte.
Der rote Knopf
Es ist erwähnenswert, dass die Farbe der Schaltfläche rot ist – diese Farbe wird oft verwendet, um den Benutzer zu warnen oder ein wichtiges Element deutlich hervorzuheben.
Dank der umfangreichen Dokumentation, die der Hersteller dem Benutzer anbietet, können Sie Grove problemlos in Ihr Projekt einführen. Schon vor dem Kauf des Produkts haben Sie Zugriff auf das Benutzerhandbuch, die vollständige Dokumentation, Bibliotheken auf GitHub oder Beispielprojekte in der Eagle-Software.
