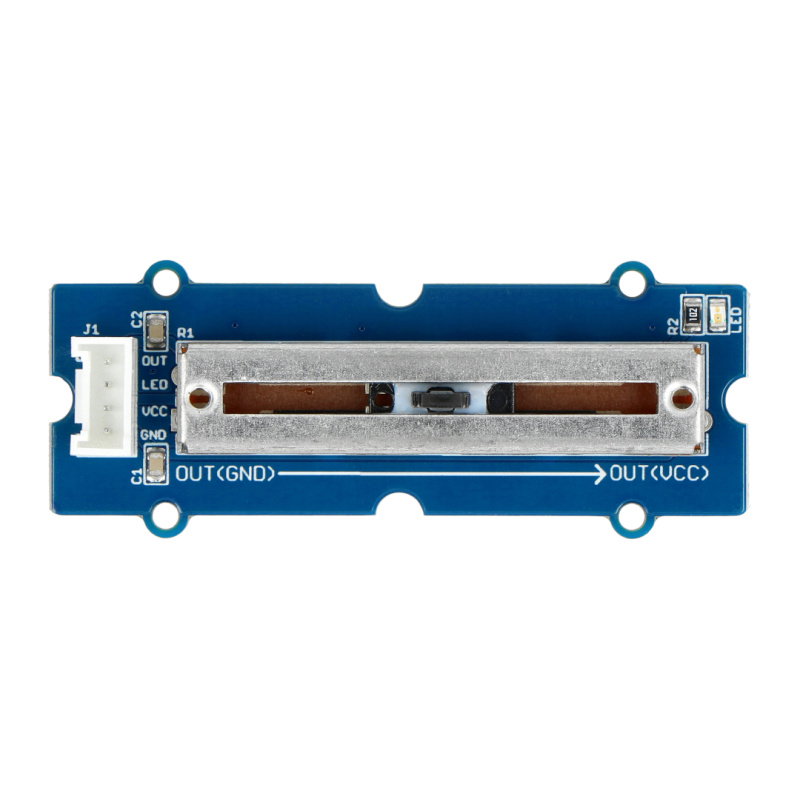

Produktbeschreibung: Grove - 10 kΩ lineares Schiebepotentiometer
Ein lineares Schiebepotentiometer mit einem Widerstand von 10 kΩ. Es ist mit einem 4-poligen Grove-Stecker ausgestattet. Das Set enthält ein an das Base Shield v2.0 -Overlay angepasstes Kabel .

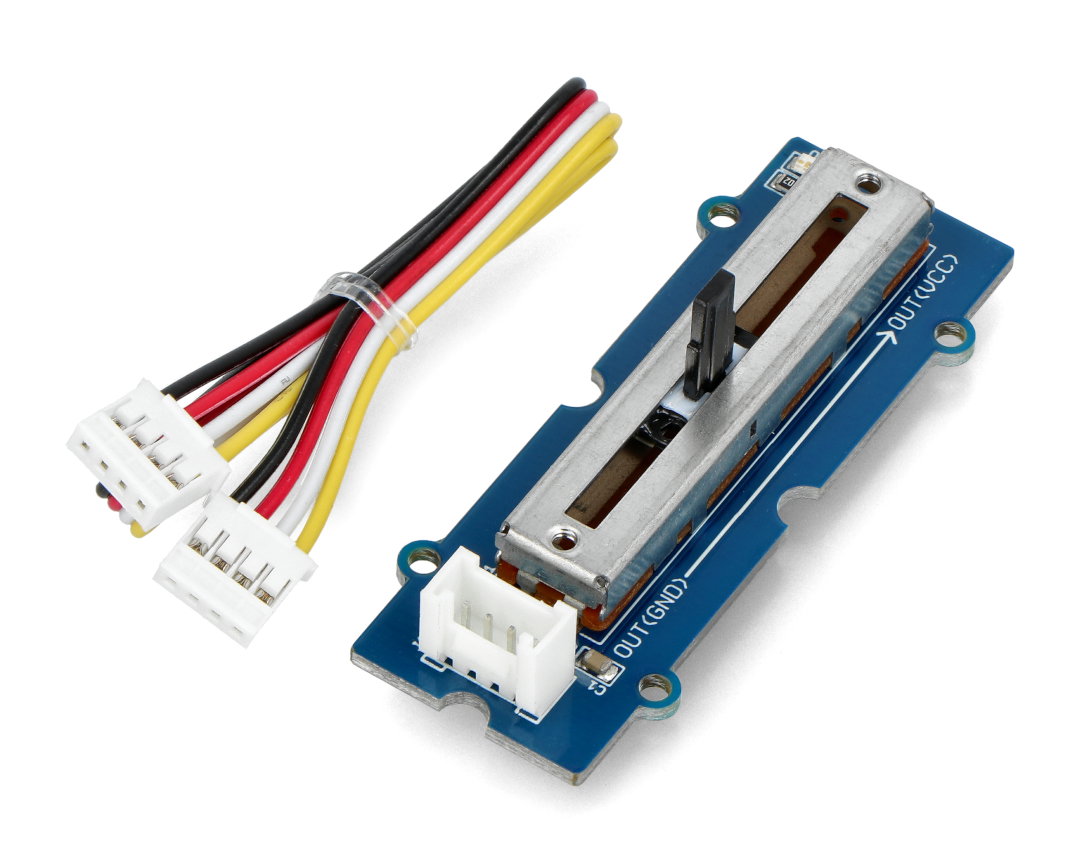

Das Modul wird mit einem 4-Pin-Kabel für das Base Shield v2.0 geliefert .
|
Das Produkt ist mit Arduino und Raspberry Pi kompatibel Der Hersteller stellt eine Bedienungsanleitung sowie Beispiele für Arduino und RaspberryPi zur Verfügung. |
Anschließen des Moduls
Der Sensor kommuniziert analog mit dem Mikrocontroller. Es hat folgende Ausgänge:
| Stift | Beschreibung |
|---|---|
| Masse | Die Masse des Systems. |
| VCC | Versorgungsspannung von 3,3 V bis 5 V. |
| LED |
Es ermöglicht Ihnen, die Änderungen des Potentiometers mit einer grünen Diode auf Base Shield v2.0 visuell zu beobachten. |
| AUS | Ausgangssignal - analog. |
|
Grove ist eine Reihe von Modulen und Sensoren, die mit Base Shield-Abdeckungen kompatibel sind, die mit Arduino und STM32 Nucleo funktionieren. |
Potentiometer-Spezifikation
- Widerstand: 10 kΩ
- Reiselänge: 3 cm
- Unterstützte Spannung: von 3,3 V bis 30 V
- Lineare Charakteristik
- Ausgestattet mit einem 4-poligen Grove-Stecker im 2-mm-Raster
- Abmessungen: 24 x 60 mm
Modul mit kurzem Schiebepotentiometer
Das Modul enthält ein lineares 10-kΩ- Potentiometer , das auf einer Grove-kompatiblen Platine montiert ist und von der Marke Seeedstudio für Bildungs- und Prototypenzwecke entwickelt wurde. Speziell vorbereitete Ausschnitte und Befestigungslöcher machen es einfach, viele Module in einer kompakten Form zusammenzusetzen, die einem Puzzle ähnelt.

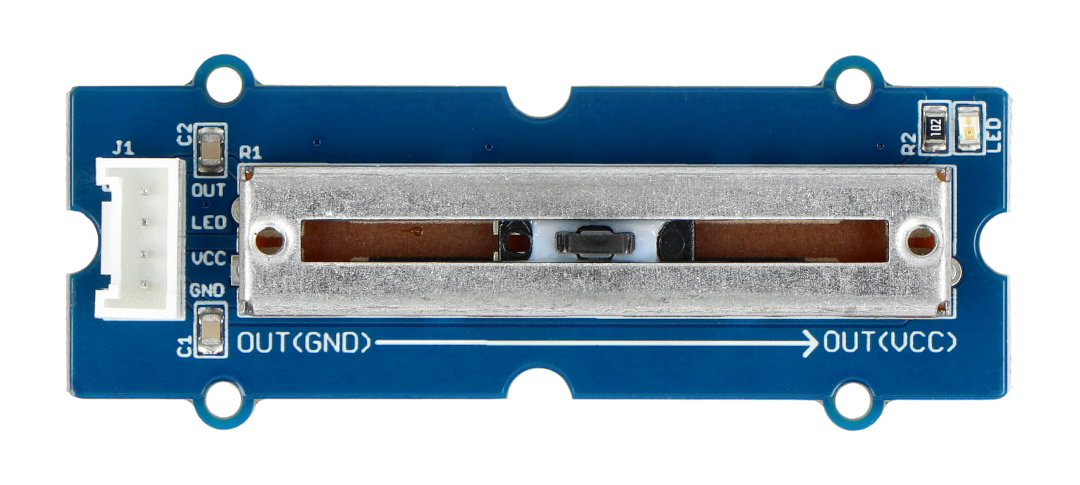

Auf der Platine befinden sich neben dem Potentiometer auch ein 4-poliger Grove-Stecker und zwei Keramikkondensatoren, die die Versorgungsspannungen und zusätzlich die am Potentiometer-Schieber abgenommene Ausgangsspannung filtern. Es gab auch eine LED, die das Vorhandensein der Versorgungsspannung anzeigte.
Andere Parameter des Moduls
Grove - 10kΩ lineares Schiebepotentiometer hat Gesamtabmessungen von 24 x 60 mm und der Bereich der Schieberbewegung beträgt 30 mm. Das Modul kann nicht nur mit den Boards der Grove-Serie arbeiten, sondern auch mit jedem anderen Gerät mit einer Versorgungsspannung von 3,3 V bis sogar 30 V.
Die Kennlinie des 10kΩ-Potentiometers ist linear, was bedeutet, dass die Ausgangsspannung (d.h. verbunden mit dem sich bewegenden Schleifer) ändert sich proportional zur Position des Schleifers, berechnet in Bezug auf den Anfang des Widerstandspfads. Auf halbem Weg entlang des Pfades beträgt die Spannung daher ungefähr die Hälfte der Versorgungsspannung (VCC), und die Extrempositionen entsprechen 0 V bzw. VCC.
