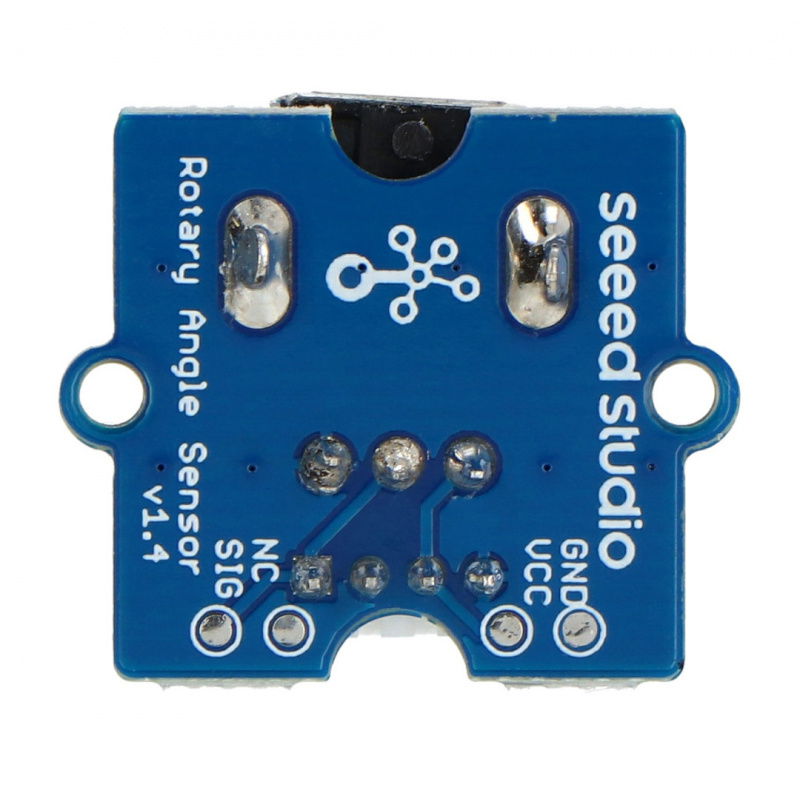

Grove - 10 kΩ lineares Drehpotentiometer - oberer Anschluss

Index: SEE-04433 EAN: 5903351246972

Lineares Drehpotentiometer 10 kΩ. Er hat einen Schwenkbereich von 300°. Es hat einen 4-poligen Grove-Stecker auf der Handradseite.

Grove - 10 kΩ lineares Drehpotentiometer - oberer Anschluss
3,50 €
2,94 € zzgl. MwSt.
Erhältlich
Versand 24h
30 Tage Rückgaberecht
PayPal Bezahlung
Hersteller: Seeedstudio

Produktbeschreibung: Grove - 10 kΩ lineares Drehpotentiometer - oberer Anschluss

Lineares Drehpotentiometer 10 kΩ. Er hat einen Schwenkbereich von 300°. Es hat einen 4-poligen Grove-Stecker auf der Handradseite.

Das Produkt ist mit Arduino und RaspberryPi kompatibel

Der Hersteller stellt eine Bedienungsanleitung sowie Beispiele für Arduino und RaspberryPi zur Verfügung.

Verbindung

Der Sensor kommuniziert analog mit dem Mikrocontroller. Es hat folgende Ausgänge:

Potencjometr obrotowy

Stift Beschreibung
Masse Die Masse des Systems.
VCC Versorgungsspannung von 3,3 V bis 5 V.
NC Nicht verbunden.
SIG Sensorsignal mit einer Spannung von 0 bis 5 V.

Grove ist eine Reihe von Modulen und Sensoren, die mit Base Shield-Abdeckungen kompatibel sind, die mit Arduino und STM32 Nucleo funktionieren.

Spezifikation

  • Widerstand: 10 kΩ
  • Drehbereich: 300°
  • Lineare Eigenschaften
  • Ausgestattet mit einem 4-poligen Grove-Stecker im 2-mm-Raster
  • Abmessungen: 20 x 20 mm

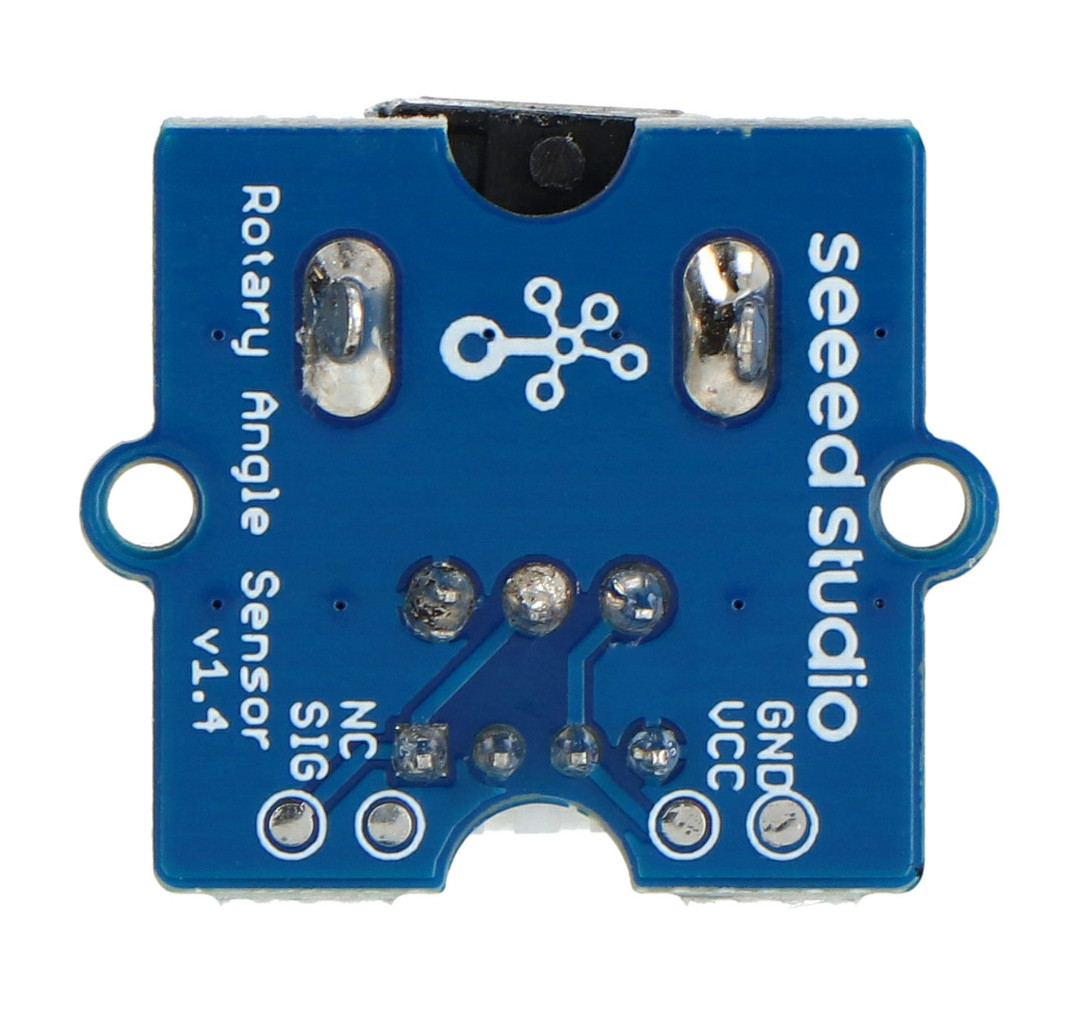

Modul mit Drehpotentiometer und Grove-Stecker

Das Modul enthält ein kleines Drehpotentiometer mit einem Nennwiderstand von 10 kΩ, verbunden mit einem 4-poligen Grove - Stecker (2 mm Raster), in der Konfiguration eines (manuell) abgestimmten Spannungsteilers.

Der Gesamtdrehwinkel des Potentiometers beträgt ca. 300 ° und seine Charakteristik ist linear. Das bedeutet, dass sich die Ausgangsspannung proportional zur Winkelstellung der Potentiometerachse ändert. Die empfohlene Versorgungsspannung des Moduls beträgt 3,3 V bis 5 V.

Grove-Module bieten mit linearen Potentiometern an

Grove - 10 kΩ lineares Drehpotentiometer - der obere Anschluss gehört zu einer Reihe ähnlicher Module, die von Seeedstudio entwickelt wurden. Die Platzierung des Steckers auf der Oberseite der Leiterplatte (d. h. auf der gleichen Seite wie das 10-kΩ-Potentiometer ) erleichtert die Montage des Moduls auf einer ebenen Fläche (z. B. einer Montageplatte).

Bei dem im vorgestellten Modul verwendeten Potentiometer ist die Achse so bearbeitet, dass das Element sowohl mit einem flachen Schraubendreher als auch mit einem Knopf mit Rändelloch bedient werden kann. Unser Angebot umfasst auch ein ähnliches Modul, ausgestattet mit einem Potentiometer mit abgeschnittener Achse und einem Stecker, der sich auf der Unterseite der Leiterplatte befindet.

Modul - Typ Potentiometer
PAKETBREITE 6 cm
PAKETHÖHE 2 cm
PAKETTIEFE 10 cm
PAKETGEWICHT 0 kg
