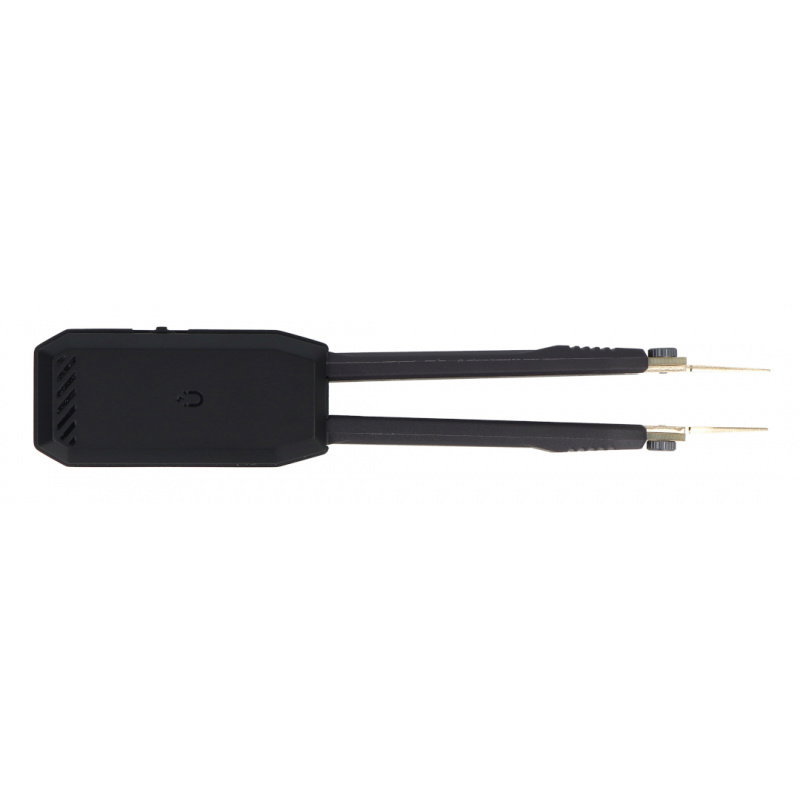

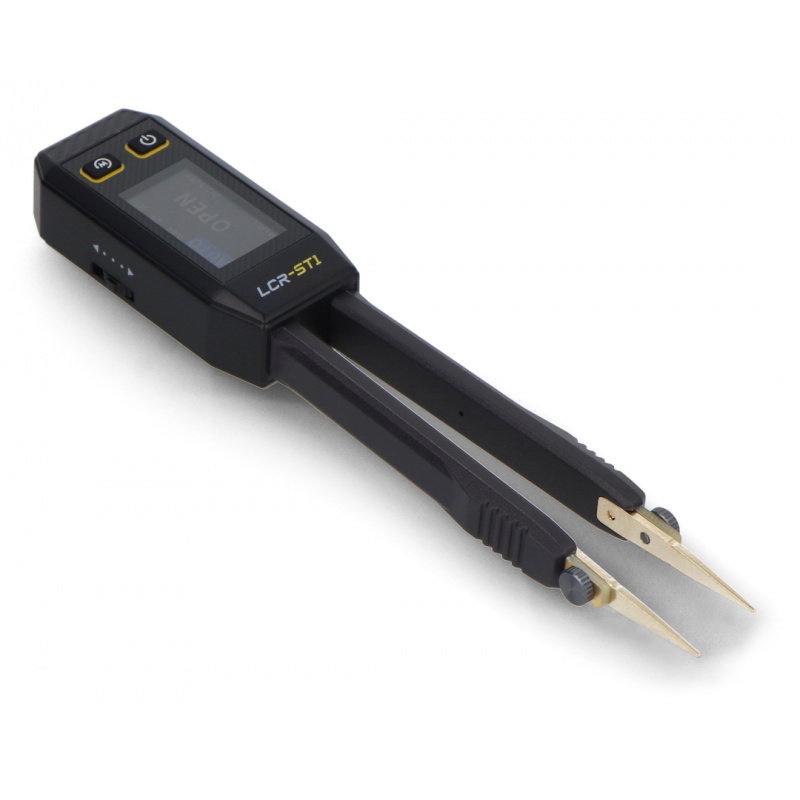

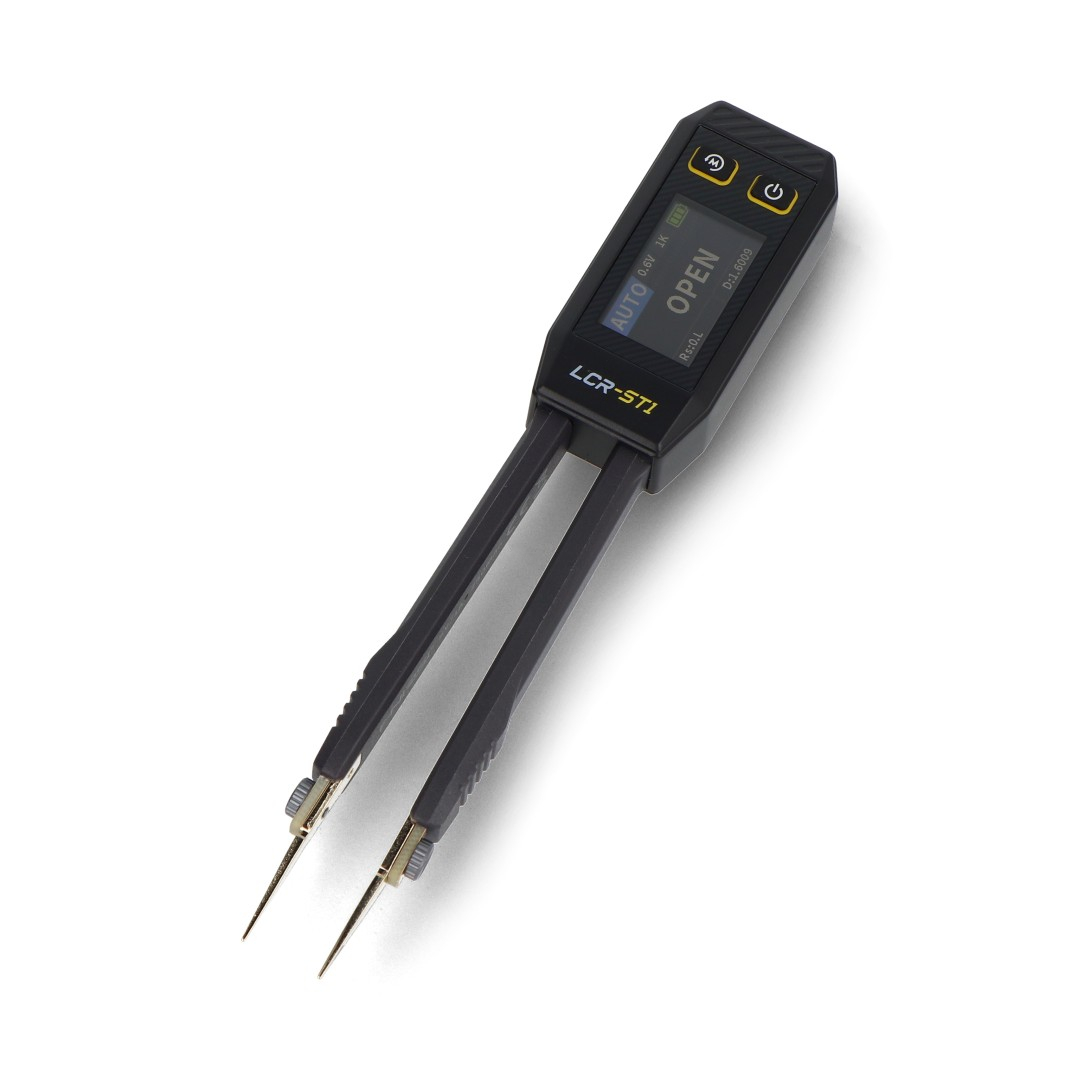

Produktbeschreibung: Multifunktionales LCR-Pinzettenmessgerät für SMD-Bauteile - FNIRSI LCR-ST1
Das FNIRSI LCR-ST1 ist ein modernes LCR/ESR- Messgerät mit Pinzette, das speziell für die komfortable Prüfung kleiner elektronischer Bauteile, insbesondere SMD- Bauteile (Surface-Mount), entwickelt wurde. Das Gerät erkennt automatisch den Bauteiltyp und zeigt sowohl den Hauptmesswert als auch Hilfsparameter wie ESR , Verlustfaktor D , Gütefaktor Q , Impedanz Z und Reaktanz X an. Das Messgerät unterstützt drei Messfrequenzen: 100 Hz , 1 kHz und 10 kHz sowie Messspannungen von 0,3 V und 0,6 Veff , sodass die Messbedingungen optimal an die Bauteileigenschaften angepasst werden können. Das 1,14-Zoll -HD-Farbdisplay stellt die Daten übersichtlich dar, und die ergonomische Form der Pinzette ermöglicht die Messung von Bauteilen auch an schwer zugänglichen Stellen. Dank des eingebauten 250 mAh Lithium-Akkus, des USB-Typ-C- Ladeanschlusses und des geringen Gewichts von 41 g ist das FNIRSI LCR-ST1 ein praktisches Werkzeug für Arbeiten im Außendienst, im Service und im Labor.

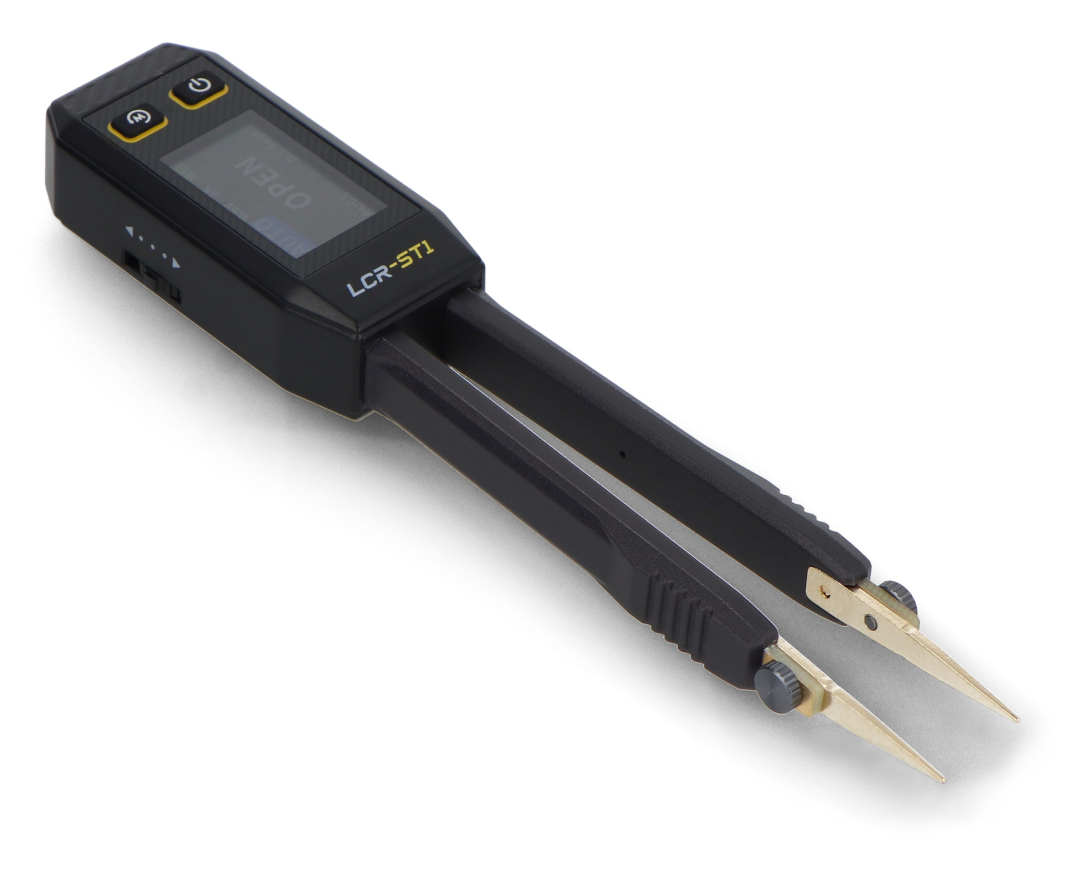

Multifunktionale Pinzette LCR-Meter für SMD-Bauteile - FNIRSI LCR-ST1.
Es ermöglicht die Messung von Widerstand, Kapazität, Induktivität, Diodentests und die Prüfung der Stromkreisdurchgängigkeit.
Hauptmerkmale des FNIRSI LCR-ST1 Messgeräts
- Automatische Bauteilerkennung : Identifiziert automatisch das zu testende Bauteil und zeigt die Haupt- und Hilfsparameter an.
- LCR/ESR-Messung : Unterstützt Widerstands-, Kapazitäts-, Induktivitäts- und ESR-Messungen
- Zusätzliche Parameter : Ablesen der Werte für D, Q, Z und X zur genaueren Bauteilanalyse
- Drei Testfrequenzen : 100 Hz / 1 kHz / 10 kHz für eine bessere Messgenauigkeit
- Prüfpegel : Auswahl der Prüfspannungen 0,3 V und 0,6 V RMS
- 1,14-Zoll-Display : Farbbildschirm zur übersichtlichen Datendarstellung
- Austauschbare Pinzettenspitzen : Das Set enthält gebogene Hakenspitzen und gerade Spitzen.
- Datenerfassung : Automatisches Speichern der Ergebnisse und Möglichkeit, diese auf einen Computer zu exportieren.
- Akkuleistung : Eingebauter 250-mAh-Akku, aufladbar über USB Typ-C
Schnelltest von SMD-Bauteilen
Das pinzettenartige Design des Messgeräts ermöglicht das einfache Greifen und Messen kleiner SMD-Bauteile ohne zusätzliche Vorrichtungen. Die automatische Bauteilerkennung erlaubt die schnelle Überprüfung der Parameter von Widerständen, Kondensatoren und Induktivitäten ohne manuelles Umschalten der Betriebsmodi . Diese Lösung beschleunigt die Arbeit bei der Leiterplattenwartung und der Qualitätskontrolle in der Elektronikfertigung. Das FNIRSI LCR-ST1 kann unter anderem für folgende Anwendungen eingesetzt werden:
- Diagnose und Prüfung von SMD-Bauteilen auf Leiterplatten
- Service für Unterhaltungselektronik und elektronische Geräte
- Qualitätskontrolle von Bauteilen in der Elektronikproduktion
- Labor- und Ausbildungstätigkeit im Bereich Elektronik
- schnelle Identifizierung von Widerstands-, Kondensator- und Spulenparametern

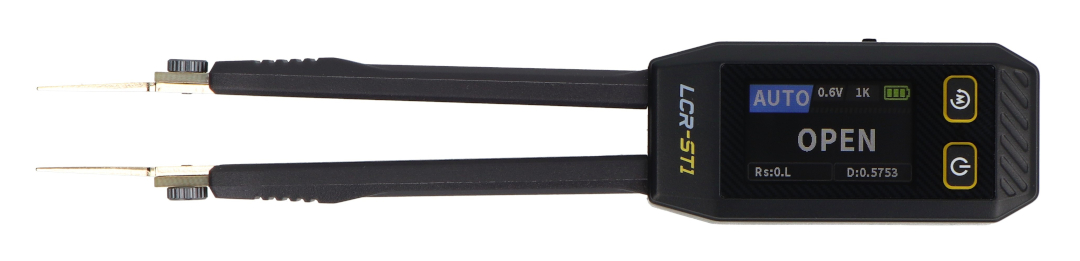

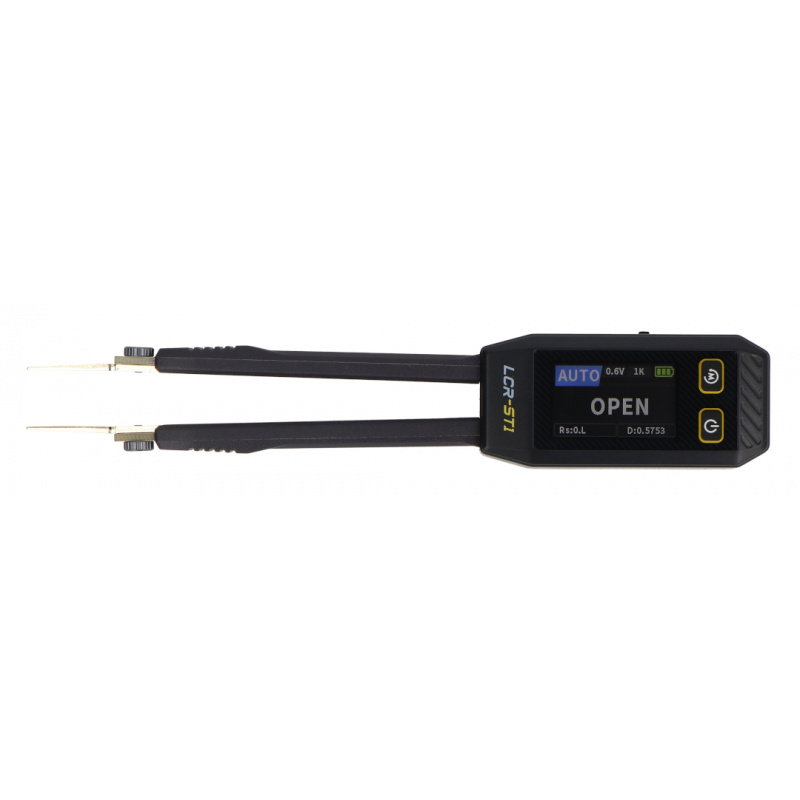

Ein übersichtliches 1,14-Zoll-Farbdisplay zeigt die Messparameter an.
| Messgenauigkeit | ||||
|---|---|---|---|---|
| Typ | Reichweite | 100 Hz | 1 kHz | 10 kHz |
| Elektrische Kapazität | von 1 mF bis 22 mF | 5 % des Messwerts ±3 | 5 % des Messwerts ±3 | - |
| von 1 µF bis 1 mF | 2 % des Messwerts ±3 | 2 % des Messwerts ±3 | 2 % des Messwerts ±3 | |
| von 1 nF bis 1 µF | 2 % des Messwerts ±3 | 0,5 % des Messwerts ±3 | 0,5 % des Messwerts ±3 | |
| von 1 pF bis 1 nF | - | 2 % des Messwerts ±3 | 2 % des Messwerts ±3 | |
| Induktivität | von 1 H bis 10 H | 5 % des Messwerts ±3 | 5 % des Messwerts ±3 | - |
| von 1 mH zu 1 H | 2 % des Messwerts ±3 | 2 % des Messwerts ±3 | 2 % des Messwerts ±3 | |
| von 10 µH bis 1 mH | 2 % des Messwerts ±3 | 0,5 % des Messwerts ±3 | 0,5 % des Messwerts ±3 | |
| von 1 µH bis 10 µH | - | - | 2 % des Messwerts ±3 | |
| Widerstand | von 1 MΩ bis 10 MΩ | 5 % des Messwerts ±3 | 5 % des Messwerts ±3 | - |
| von 1 kΩ bis 1 MΩ | 1 % des Messwerts ±3 | 0,5 % des Messwerts ±3 | 1 % des Messwerts ±3 | |
| von 1 Ω bis 1 kΩ | 1 % des Messwerts ±3 | 0,5 % des Messwerts ±3 | 0,5 % des Messwerts ±3 | |
| von 10 mΩ bis 1 Ω | 2 % des Messwerts ±3 | 2 % des Messwerts ±3 | 2 % des Messwerts ±3 | |

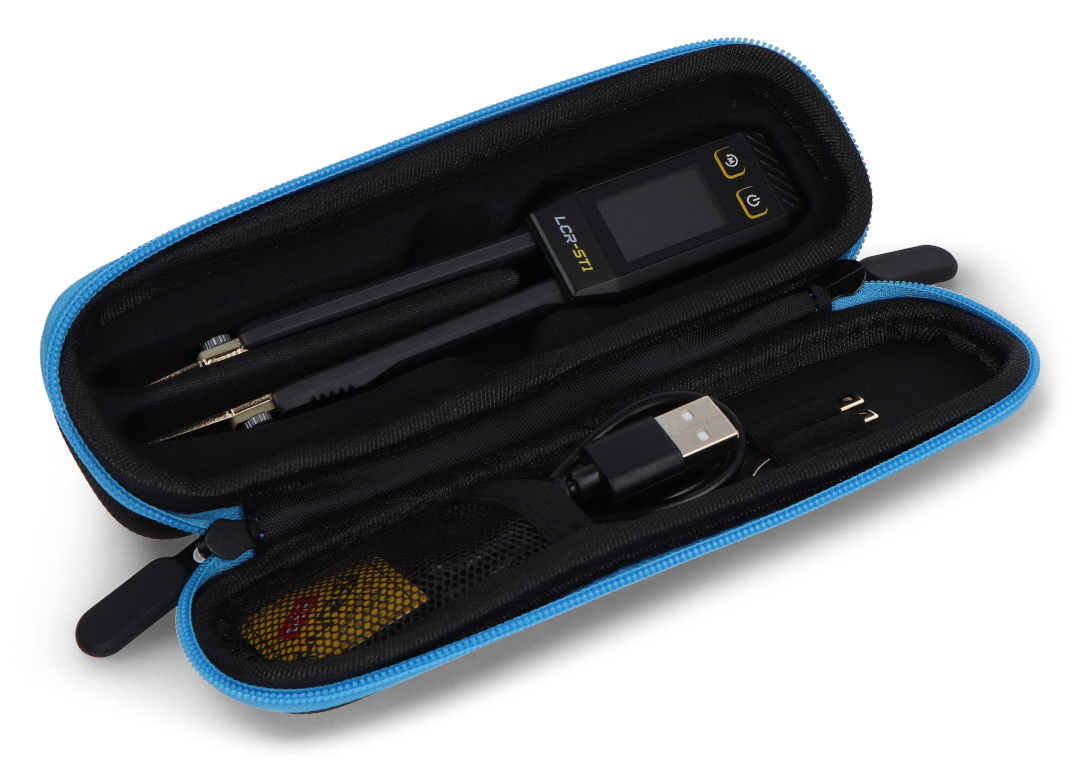

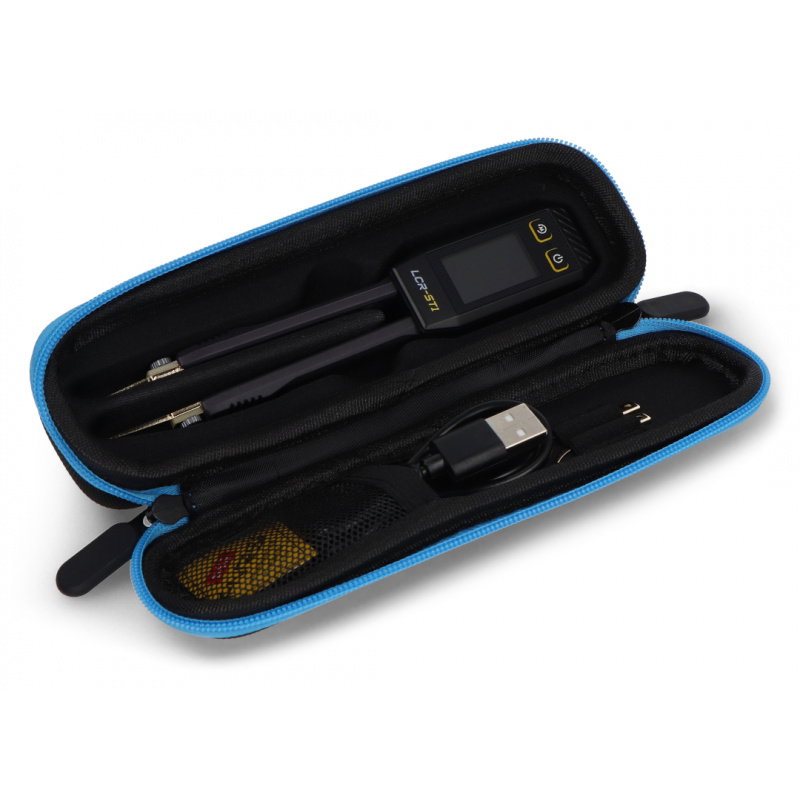

Im Set enthaltene Elemente.
Technische Spezifikationen des Pinzettenmessgeräts
- Modell: LCR-ST1
- Anzeige: 1,14-Zoll-Farbbildschirm
- Testfrequenzen: 100 Hz / 1 kHz / 10 kHz
- Prüfspannungspegel: 0,3 V und 0,6 V RMS
- Widerstandsmessbereich: 10 mΩ bis 10 MΩ
- Kapazitätsmessbereich: von 1 pF bis 22 mF
- Induktivitätsmessbereich: 1 µH bis 10 H
- Diodentest: Durchlassspannung ca. 0,7 V
- Zusätzliche Parameter: ESR / D / Q / Z / X
- Ladeschnittstelle: USB Typ-C, 5 V/1 A
- Stromversorgung: 250 mAh Lithium-Batterie
- Abmessungen: 28 x 19 x 150 mm
- Gewicht: 41 g
Inhalt des Sets
- FNIRSI LCR-ST1 Pinzette Multimeter
- Gebogene Hakenspitzen (1 Paar)
- Magnetischer Ständer
- USB-Ladekabel
- Benutzerhandbuch
