Produktbeschreibung: Doppelseitiges USB Typ A Steckermodul - Stecker auf Kontaktplatte - Adafruit 6001
Dieses kleine Modul von Adafruit beseitigt das typische Problem eines verlegten USB Typ A Kabels. Dank seines speziellen Designs mit einem dünnen Kontakt in der Mitte funktioniert der Stecker unabhängig von der Ausrichtung korrekt. Er ist perfekt für Projekte, bei denen Ästhetik, Funktionalität und eine feste Position des Moduls wichtig sind - z.B. in Geräten mit LEDs oder Displays. Das Modul bietet alle grundlegenden USB-Signalleitungen: 5 V, GND, D+, D- und eine zusätzliche Masseleitung.

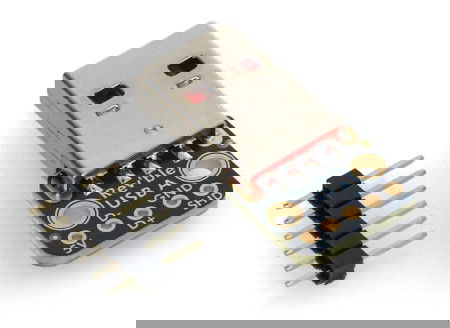

Modul mit doppelseitigem USB Typ A Anschluss für Kontaktplatine - Adafruit 6001.

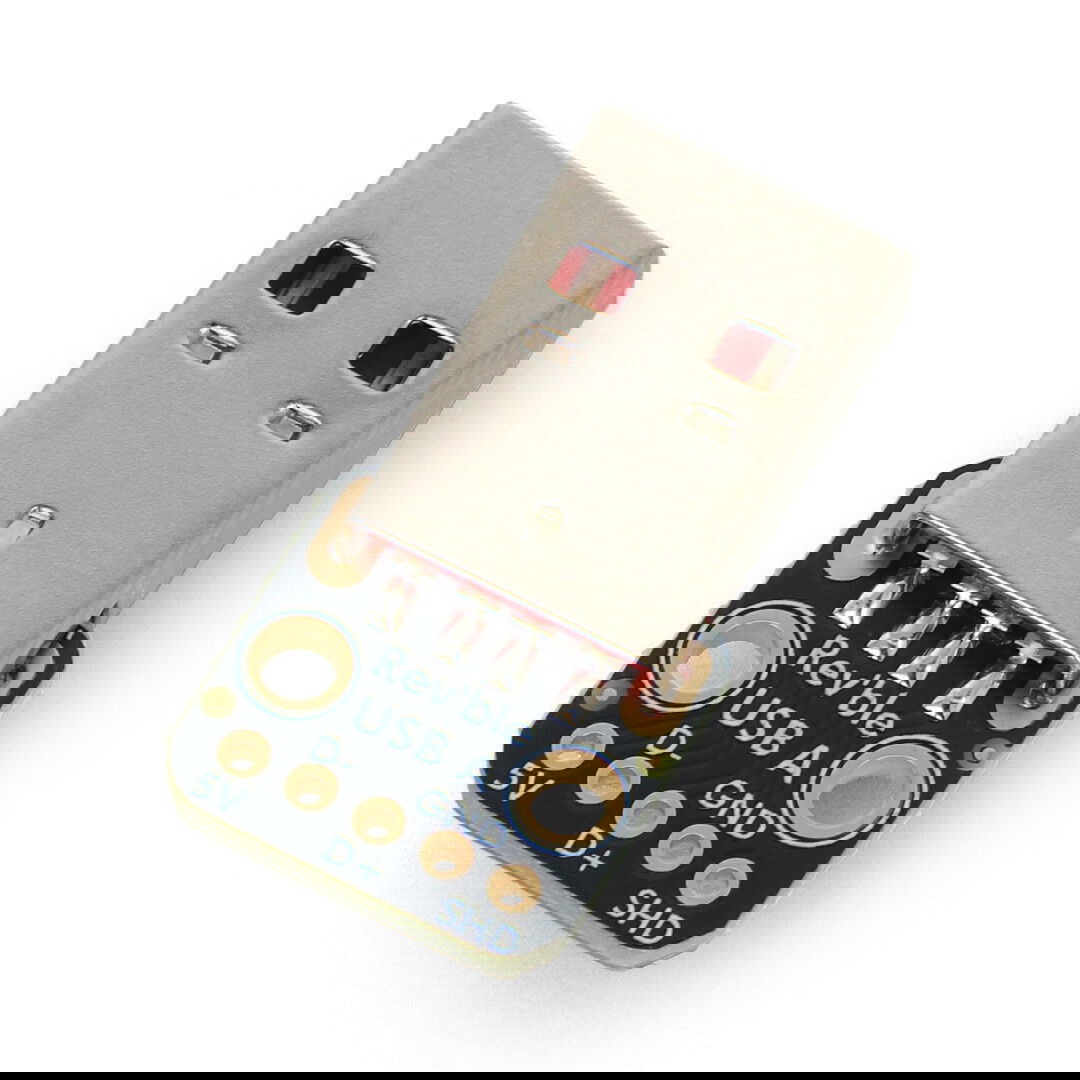

Dank des speziellen Designs mit einem dünnen Kontakt in der Mitte funktioniert der Stecker unabhängig von der Ausrichtung korrekt.
Hauptmerkmale des Moduls
- Doppelseitiger USB-Typ-A-Stecker: ermöglicht den Anschluss an einen USB-Port unabhängig von der Ausrichtung - funktioniert immer korrekt
- Vollständige Signalführung: 5 V, GND, D+, D- Leitungen vorhanden, sowie ein Kontakt für das Metallgehäuse
- Mechanisch stabiles Design: teilweise Durchsteckmontage, teilweise SMD-Bestückung - ideal für dauerhafte PCB-Verbindungen
- Kompatibel mit Prototyping-Boards: der mitgelieferte Goldpin-Streifenabschnitt ermöglicht schnelles Testen auf Kontaktboards
- Kompakte Abmessungen: ideal für mobile Projekte, bei denen der Platz knapp ist
- Open-Source-Design: EagleCAD-Dateien im GitHub-Repository verfügbar
Praktische Anwendungen
Das Modul mit doppelseitigem USB-Typ-A-Stecker wird sich in vielen Heimwerker- und Prototyping-Projekten als nützlich erweisen. Es kann als USB-Stromversorgung, als Datenschnittstelle oder als Adapter für Geräte verwendet werden, die einen einfachen und schnellen Anschluss benötigen. Ideal für Bildungs-, Test- und kommerzielle Projekte, bei denen eine feste Steckerausrichtung erforderlich ist.

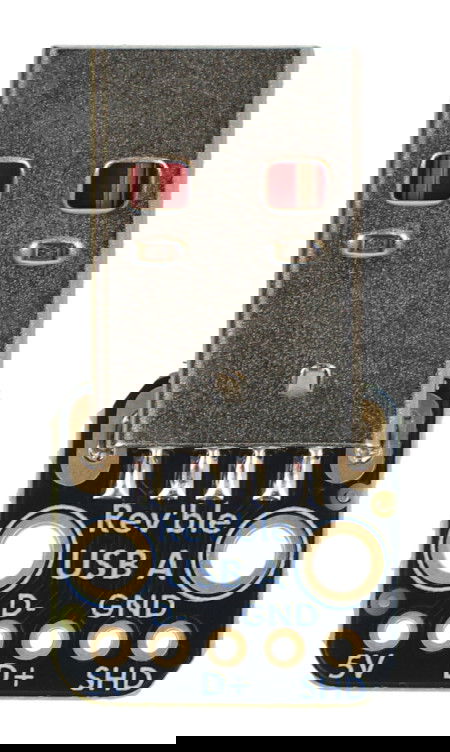

Das Modul bietet alle grundlegenden USB-Signalleitungen: 5 V, GND, D+, D-
und eine zusätzliche Masseleitung für das Gehäuse.
Enthaltene Komponenten.
Technische Daten des Moduls mit USB-Typ-A-Stecker
- Anschluss: doppelseitiger USB-Typ-A-Stecker

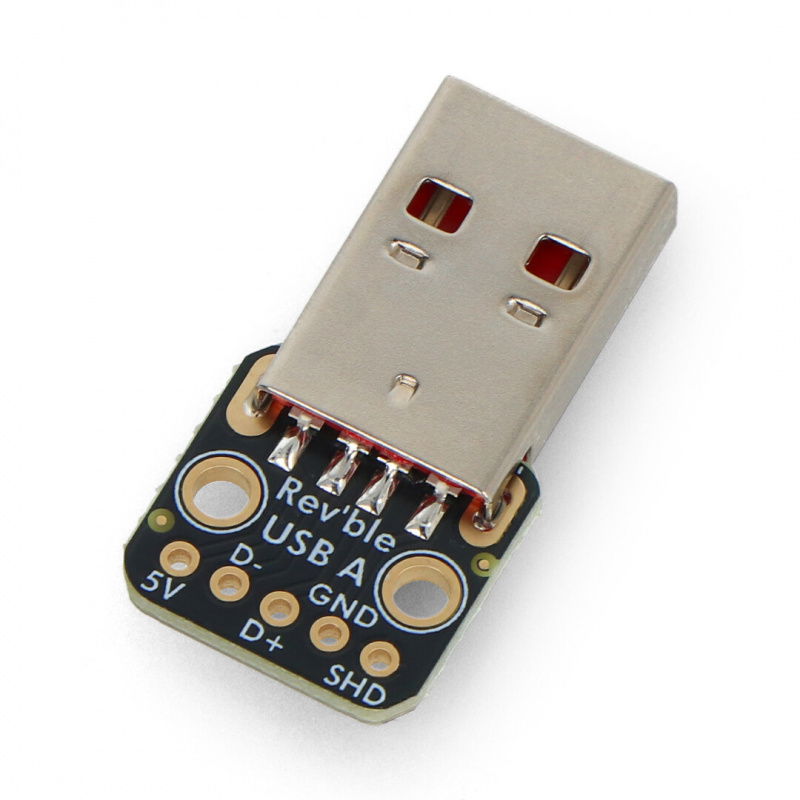

- Belegung: 5 V, GND, D+, D-, ABSCHIRMUNG
- Montageart: Durchgangsbohrung (THT) + Oberflächenmontage (SMT)
- Kompatibilität mit Prototyping-Boards: ja (nach Einlöten des Goldpin-Streifens)
- Abmessungen: 28,8 x 15,2 x 4,6 mm
- Gewicht: 2,5 g

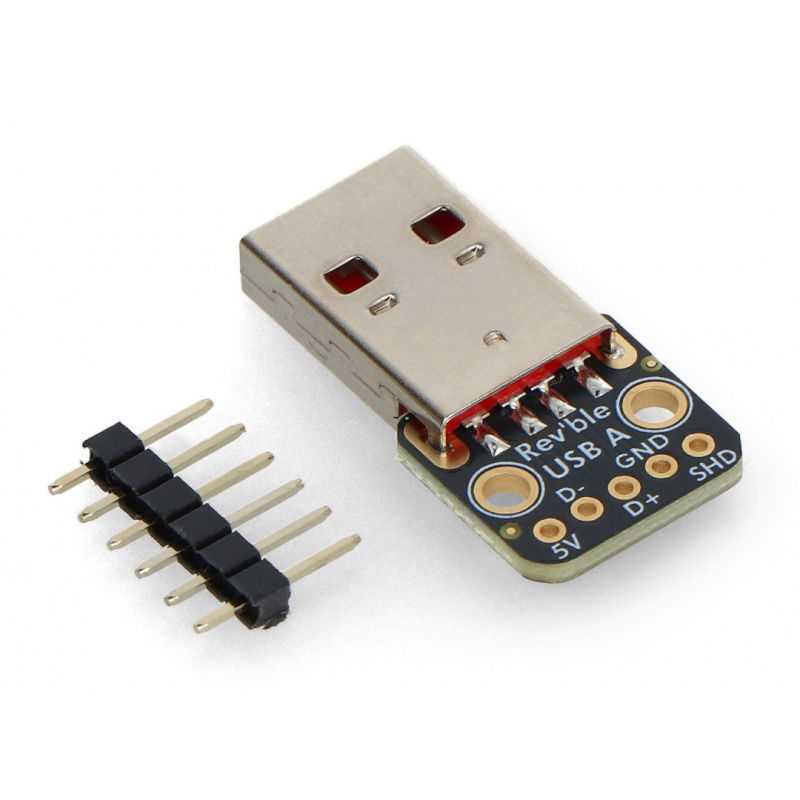

Inhalt des Kits
- 1x USB Typ A doppelseitiges Anschlussmodul - Anschluss für Kontaktplatine - Adafruit 6001
- 1x Goldpin 1x5-poliger Stecker (selbst zu löten)
