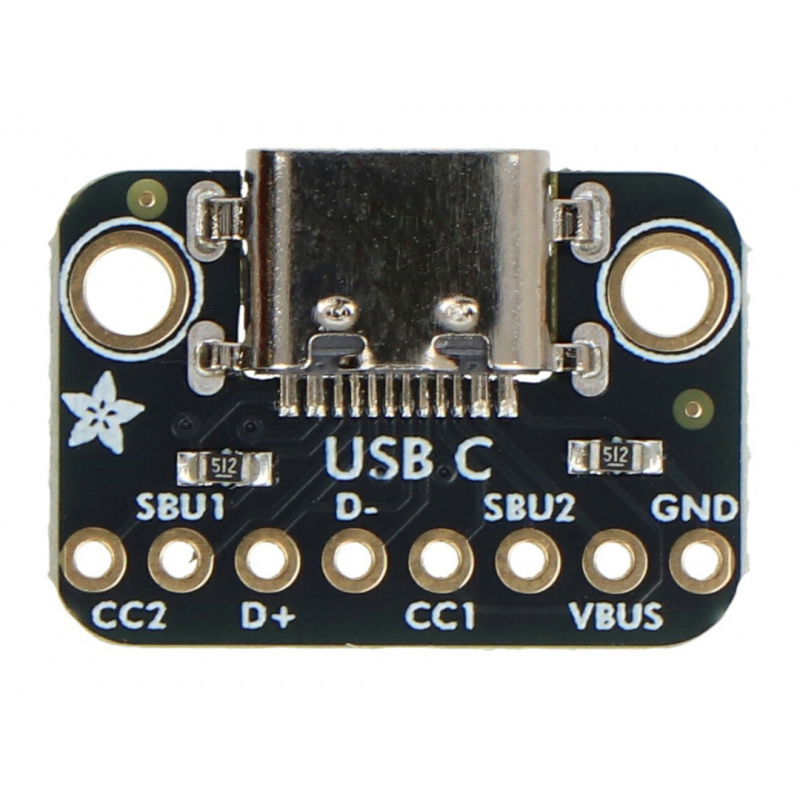

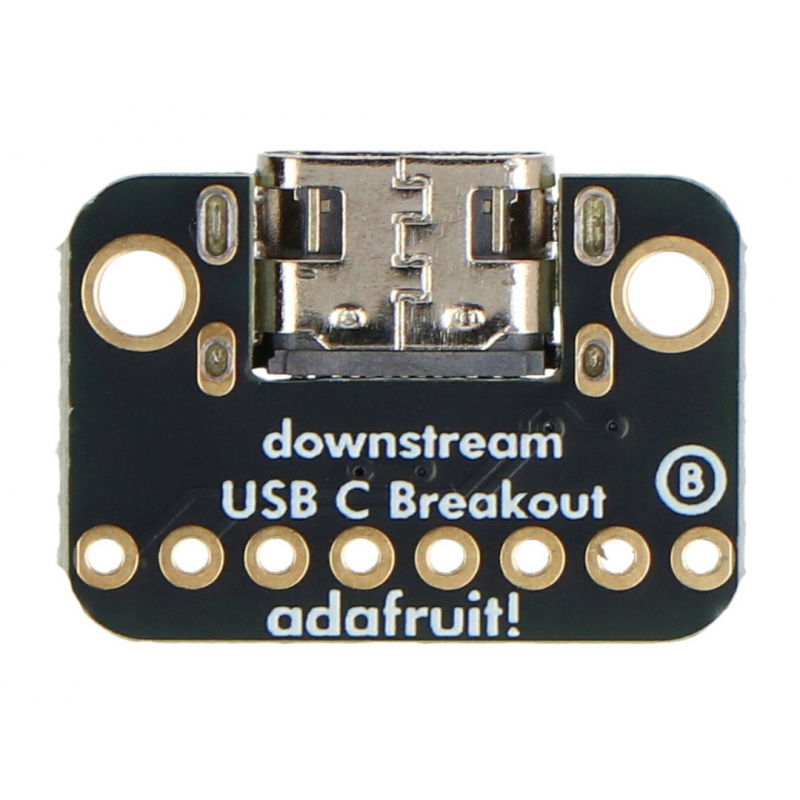

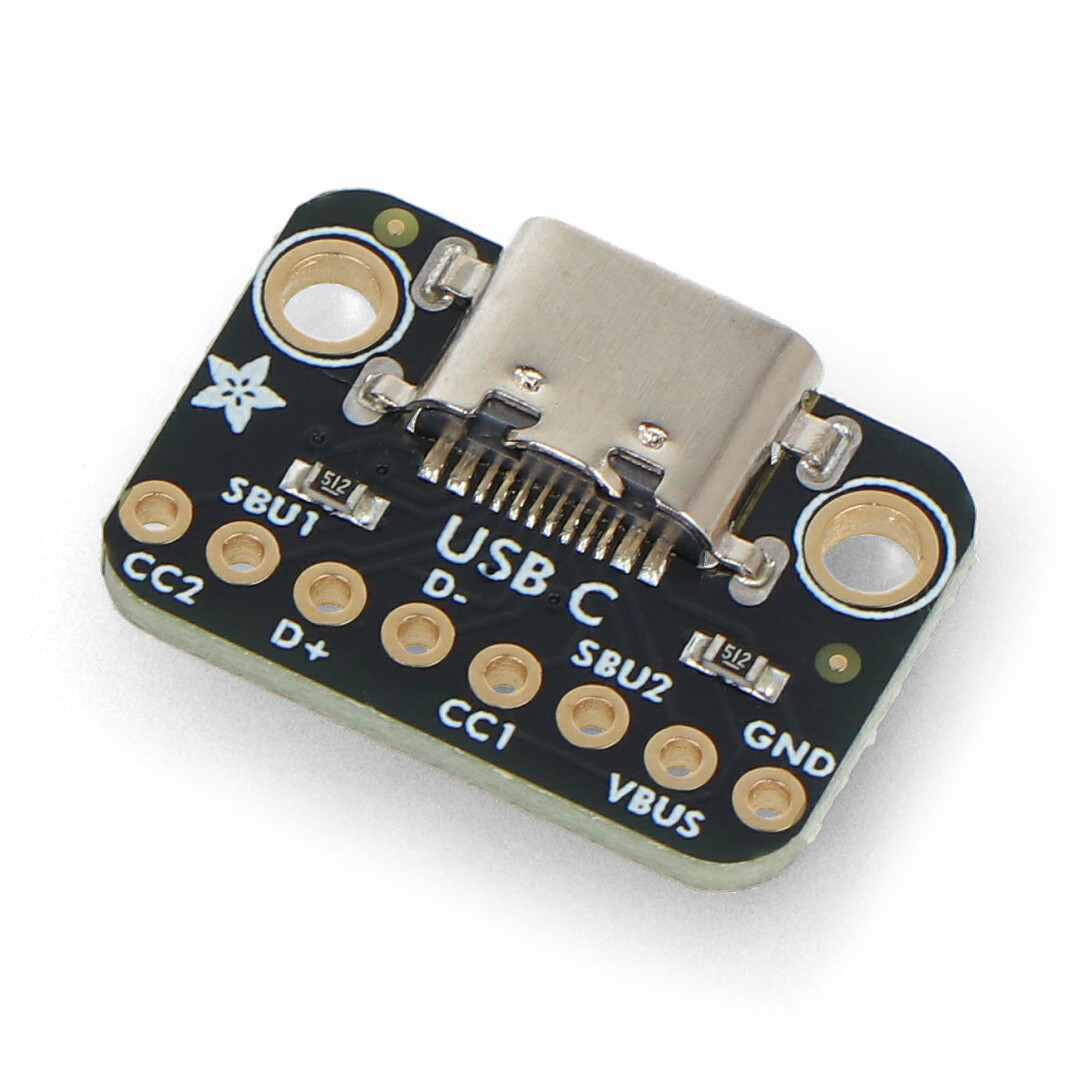

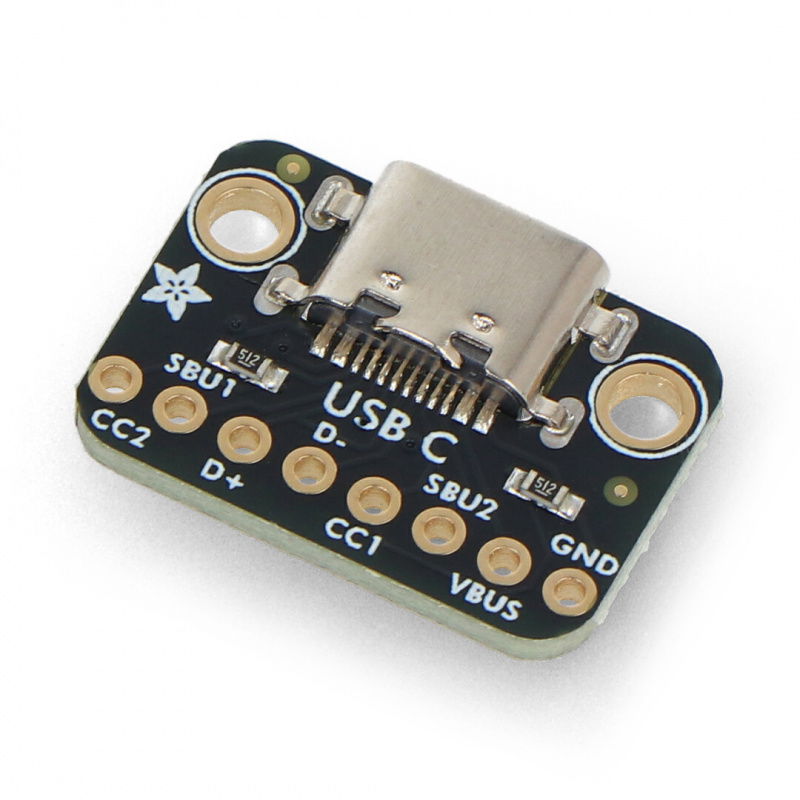

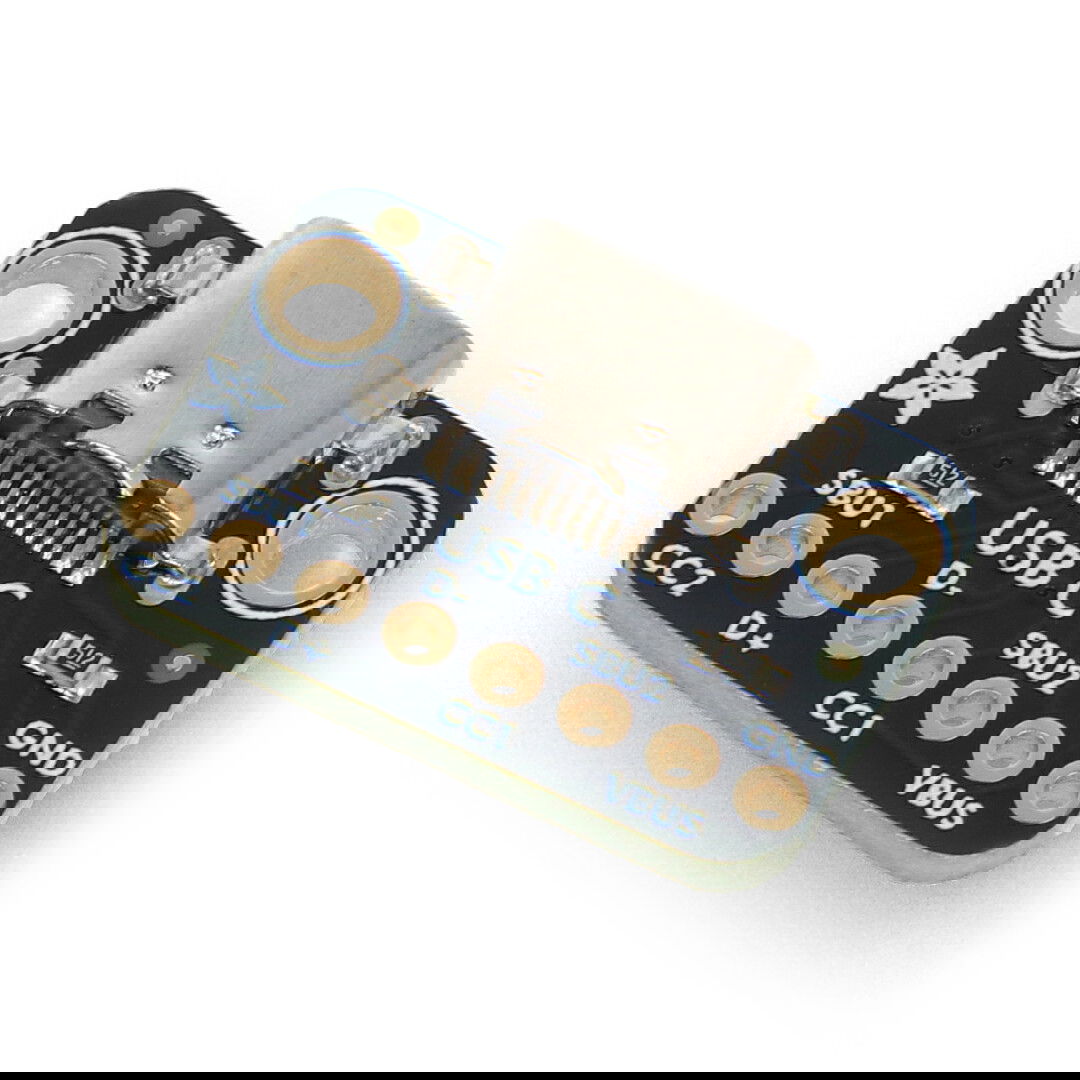

Produktbeschreibung: USB Typ C Einbaubuchsenmodul - Stecker auf Kontaktplatte - Adafruit 6050
Das Modul wurde für moderne, schlanke Elektronikdesigns entwickelt, bei denen eine minimale Schaltungsdicke wichtig ist. Das Board verfügt über alle grundlegenden USB-Typ-C-Kontakte und eine Widerstandskonfiguration, die den klassischen USB-2.0-Standard für Downstream-Verbindungen nachahmt. Zwei 5,1 kΩ-Widerstände an den CC-Pins signalisieren dem Source-Port, dass er 5 V und bis zu 1,5 A liefert (die maximal verfügbare Leistung hängt vom angeschlossenen Gerät ab). In typischen Anwendungen wird VBUS mit dem 5-V-Eingang, GND mit GND und D+ und D- mit den entsprechenden Datensignalen verbunden. Die CC- und SBU-Pins können auf Kabelpolarität oder Seitenband-Datenübertragung überwacht werden, sie können aber auch unbeschaltet bleiben. Die kompakten Abmessungen und das minimalistische Design des Moduls machen es ideal für platzsparende Projekte.
Modul mit versenktem USB-Typ-C-Anschluss - Anschluss an die Kontaktplatine - Adafruit 6050.
Das Modul wurde für moderne, schlanke Elektronikprojekte entwickelt, bei denen eine minimale Schaltungsdicke wichtig ist.Besondere Merkmale
- Steckertyp: USB Typ C in einem reduzierten Profil (versenkt), das den Einbau in dünne und kompakte Elektronikdesigns ermöglicht, während die volle Funktionalität des Standard USB Typ C erhalten bleibt
- Kompakte Abmessungen: Das Modul misst 20,4 x 14,7 x 3,3 mm und ist damit ideal für Miniaturschaltungen und Projekte, bei denen jeder Millimeter Platz zählt
- Leichtes Design: Wiegt nur 1 g, was die Belastung der Platine minimiert und die Stabilität der Montage nicht beeinträchtigt
- Maximaler Strom: unterstützt bis zu 1,5 A bei 5 V, was für die meisten Standard-USB-Geräte ausreichend ist und eine sichere Stromübertragung gewährleistet
- Widerstandskonfiguration: Die Anordnung der Widerstände an den CC-Pins entspricht den klassischen USB 2.0-Verbindungen und gewährleistet die Kompatibilität mit den meisten USB-Geräten und -Ports
Anwendungen in der Praxis
- Integration von USB Typ C in Projekte mit begrenztem Platzangebot
- Prototyping von elektronischen Schaltungen mit einem reversiblen USB-Typ-C-Stecker
- Stromversorgung und Datenübertragung in kleinen elektronischen Geräten
- Schneller Anschluss und Austausch von USB-Typ-C-Steckern in experimentellen Schaltungen
Technische Daten des Moduls
- Steckertyp: USB-Typ C, versenkt
- Versorgungsspannung: 5 V
- Kompatibilität: USB 2.0 Standard
- Maximaler Strom: bis zu 1,5 A (je nach Stromquelle)
- Abmessungen: 20,4 x 14,7 x 3,3 mm
- Gewicht: 1g
Inhalt des Kits
- 1x Modul mit Kabeln und versenktem USB-Typ-C-Anschluss
Dank seiner kompakten Abmessungen und seines minimalistischen Designs ist das Modul ideal für platzsparende Projekte.
