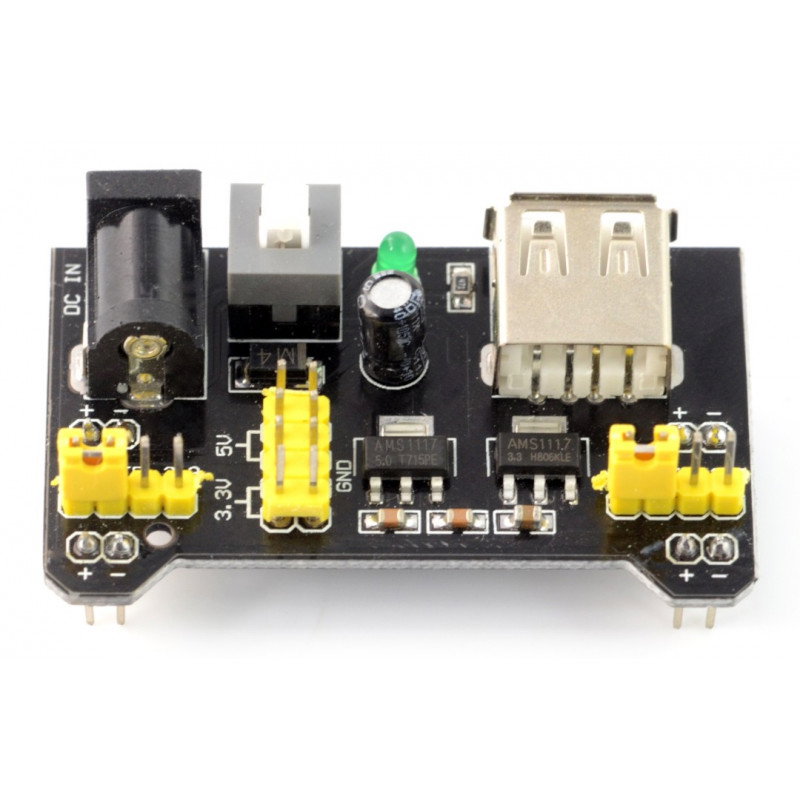

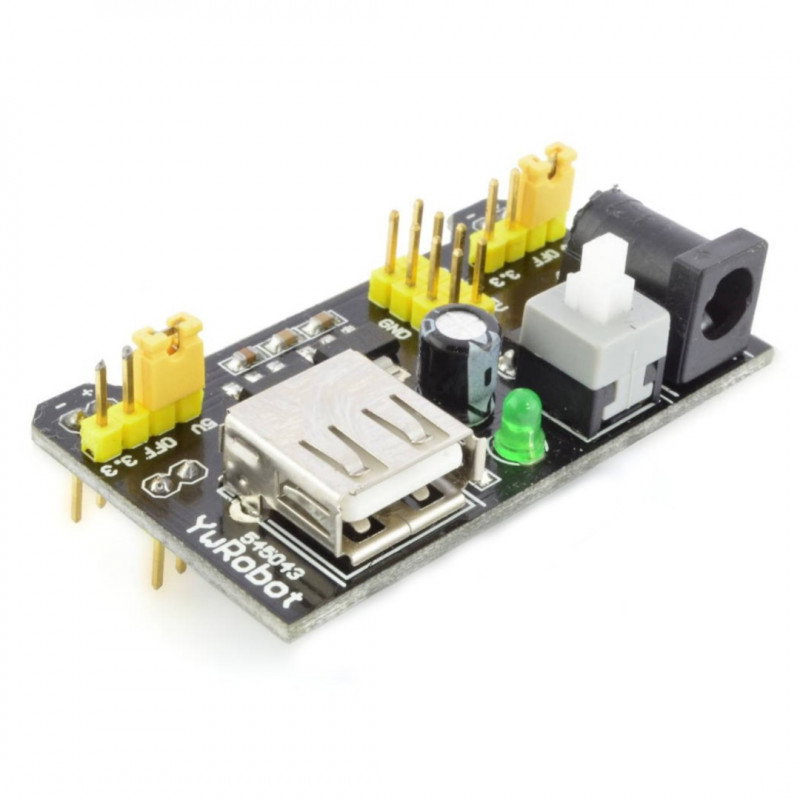

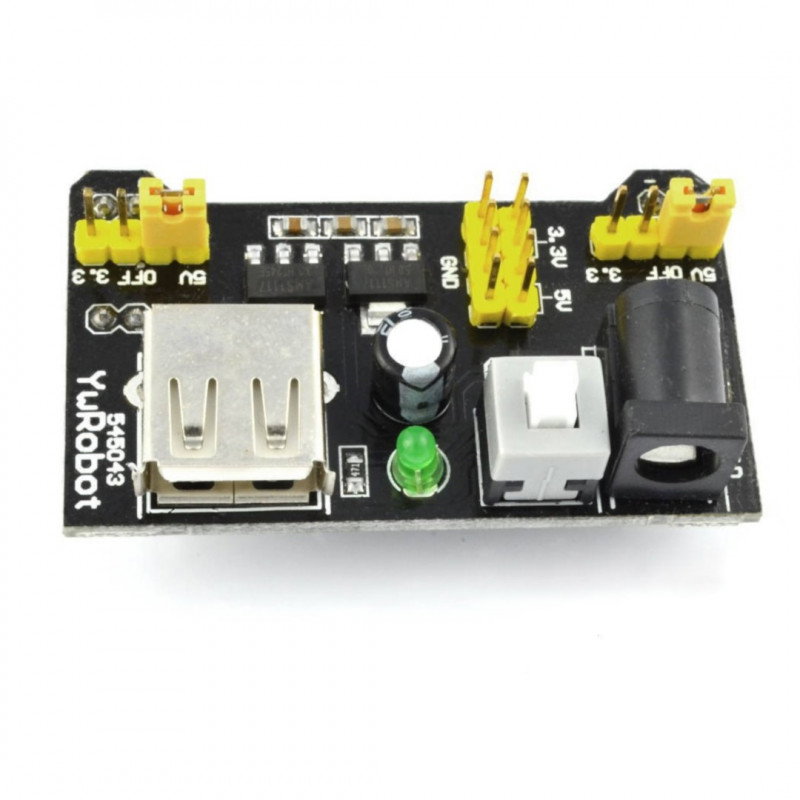

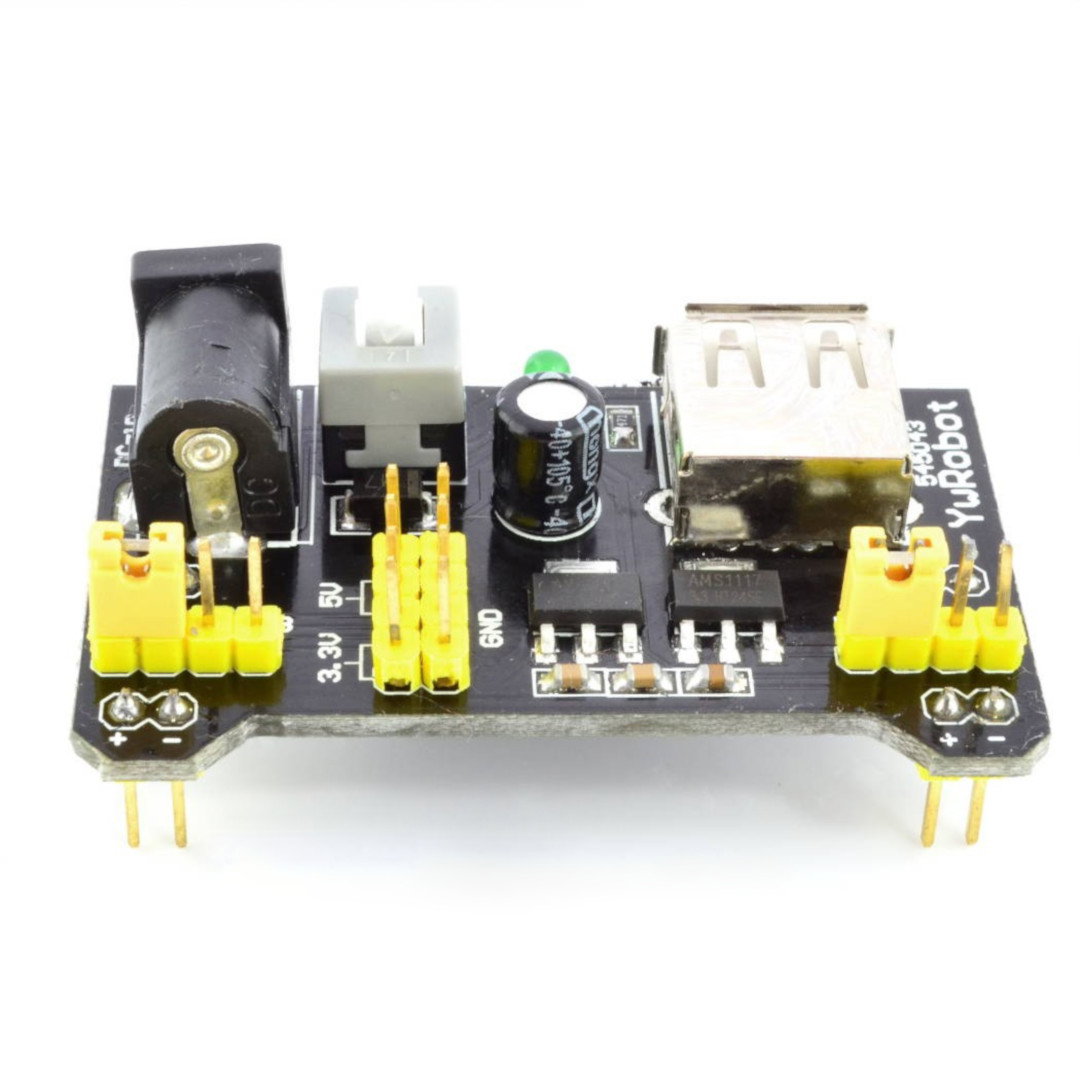

Produktbeschreibung: Netzteilmodul für Steckplatinen MB102 – 3,3 V 5 V
Mit diesem Modul lässt sich ein Prototypen- Steckbrett einfach mit 5 V oder 3,3 V versorgen. Das System verfügt über eine gängige DC-Buchse zum Anschluss eines Netzteils . Zusätzlich besitzt das Gerät einen USB-A-Ausgang, über den auch andere Systeme wie Arduino mit 5 V versorgt werden können. Per Jumper kann die Spannung (3,3 V oder 5 V) für den jeweiligen Bus des Steckbretts ausgewählt werden. Die Stromversorgung, die durch eine LED angezeigt wird, kann mit einem Knopf abgeschaltet werden.
Auswahl der Versorgungsspannung

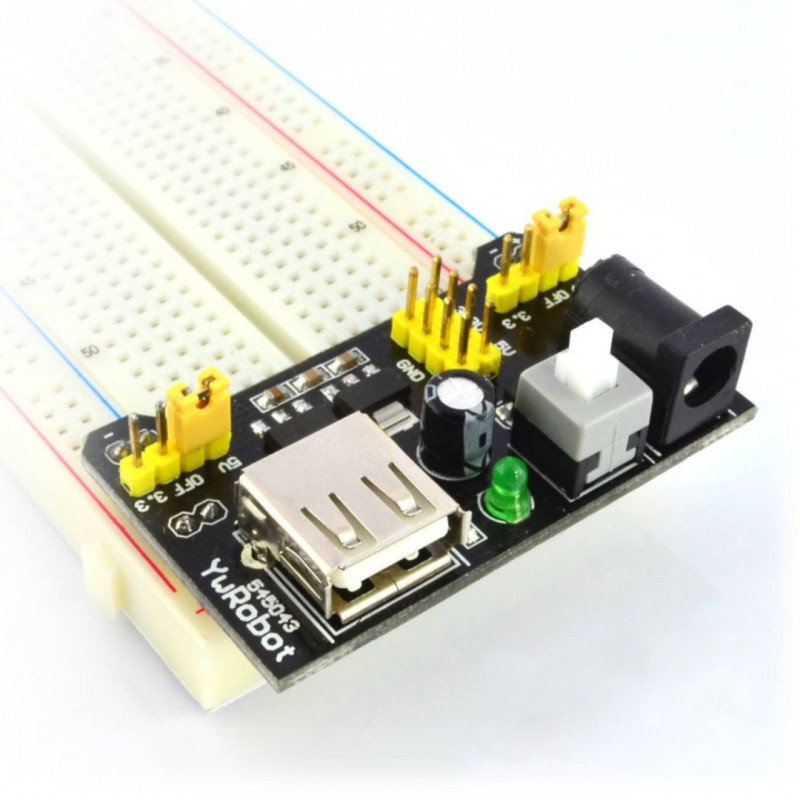

Die Ausgangsspannung wird über Jumper an den beiden Seitenschienen des Steckbretts eingestellt. Benutzer können zwischen 5 V und 3,3 V wählen (für jede Leitung kann ein beliebiger Wert eingestellt werden). Alternativ kann die Stromversorgung auch über Drähte an einen mittig auf dem Steckbrett befindlichen Anschluss angeschlossen werden.
Stromversorgungsmodul für Steckplatinen MB102 - 3,3 V 5 V.
Spezifikationen des Leistungsmoduls
- Ausgangsspannung: 3,3 V oder 5 V
- Ausgangsstrom: max. 700 mA
- Ein Ein-/Ausschalter ist installiert, der es Ihnen ermöglicht, die Stromversorgung jederzeit zu trennen.
- LED zeigt Stromanschluss an
- USB-Typ-A-Ausgang ermöglicht 5V-Stromversorgung für andere Systeme
- 2,1 x 5,5 mm DC-Eingang zum Anschluss eines 6,5 V - 12 V AC-Adapters
