Produktbeschreibung: A608 Carrier Board - Erweiterungsboard für Nvidia Jetson Orin NX / Nano - Seeedstudio 105110001
Das A608 Jetson Carrier Board ist eine vielseitige Erweiterungsplatine für Nvidia Jetson Orin NX und Orin Nano Module, die in Bereichen wie Robotik, Videoanalyse und künstliche Intelligenz eingesetzt werden. Es verfügt über zwei Gigabit-Ethernet-Ports, M.2-Schnittstellen (für SSD, WiFi und 4G / 5G), vier USB 3.2-Ports, CSI-Anschlüsse für zwei Kameras und einen HDMI-Port für die Videoanzeige. Außerdem verfügt er über Anschlüsse für die Integration mit externen Systemen, wie CAN, I2C, SPI und UART. Es unterstützt eine Spannungsversorgung von 9 V bis 20 V (max. 60 W) und einen weiten Betriebstemperaturbereich (-25°C bis 65°C). Außerdem verfügt er über einen RTC-Steckplatz, Audioanschlüsse, Mikrofon- und Lautsprecheranschlüsse sowie einen Lüfteranschluss (PWM).
Der Hersteller hat ein ausführliches Benutzerhandbuch erstellt, das Ihnen den Einstieg in die Arbeit mit der Erweiterungsplatine erleichtern soll - sehen Sie es sich an!
A608 Carrier Board - Erweiterungsboard für Nvidia Jetson Orin NX / Nano - Seeedstudio 105110001.
Das Board unterstützt Nvidia Jetson Orin NX / Nano Module, so dass mehrere Peripheriegeräte angeschlossen werden können.
Hauptmerkmale des A608 Carrier Boards
- Gigabit-Ethernet-Ports (2x): ermöglichen schnelle Netzwerkverbindungen, ideal für datenintensive Anwendungen
- M.2-Anschlüsse (SSD, WiFi, 4G / 5G): bieten die Möglichkeit, den Speicher zu erweitern und Kommunikationsmodule wie WiFi, 4G und 5G hinzuzufügen
- USB 3.2-Anschlüsse (4x): ermöglichen den Anschluss verschiedener externer Geräte mit schneller Datenübertragung
- Kamera-CSI-Anschlüsse (2x): ermöglichen den Anschluss von zwei Kameras für erweiterte Video- und Bildverarbeitungsanwendungen
- HDMI-Anschluss: für die Videoanzeige, kompatibel mit Monitoren und anderen Anzeigegeräten
- CAN-Anschluss: ermöglicht die Integration mit Echtzeit-Kommunikationssystemen, die in der Robotik und Automatisierung eingesetzt werden
- Stromversorgungsbereich von 9 V bis 20 V (max. 60 W): garantiert Flexibilität in Bezug auf die Stromversorgung und die Fähigkeit, in einer Vielzahl von Umgebungen zu arbeiten
- Unterstützung für E/A, UART, SPI, I2C: eine breite Palette von Anschlüssen ermöglicht die einfache Integration mit einer Vielzahl von externen Geräten
Anwendungen für Erweiterungsboards
Das A608 Carrier Board ist ideal für fortgeschrittene KI-Anwendungen wie z.B.:
- Autonome mobile Roboter (AMR) - dank der großen Auswahl an E/A-Anschlüssen und der Kameraunterstützung ermöglicht es die Integration mit Robotern und autonomen Geräten
- AI Video Analytics - Kamera- und Videoanschlüsse ermöglichen Echtzeitanwendungen in intelligentenVideoanalysesystemen
- Machine Vision - Kameraintegration und leistungsstarke Rechenressourcen ermöglichen die Implementierung fortschrittlicher Machine-Vision-Algorithmen
- Generative KI - unterstützt rechenintensive Aufgaben und die KI-Generierung von Inhalten

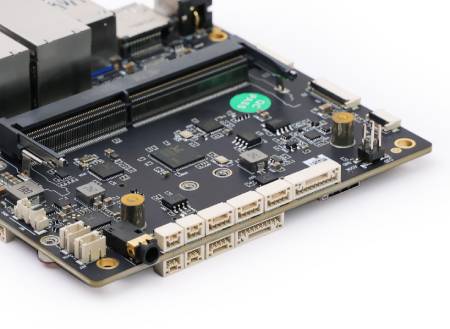

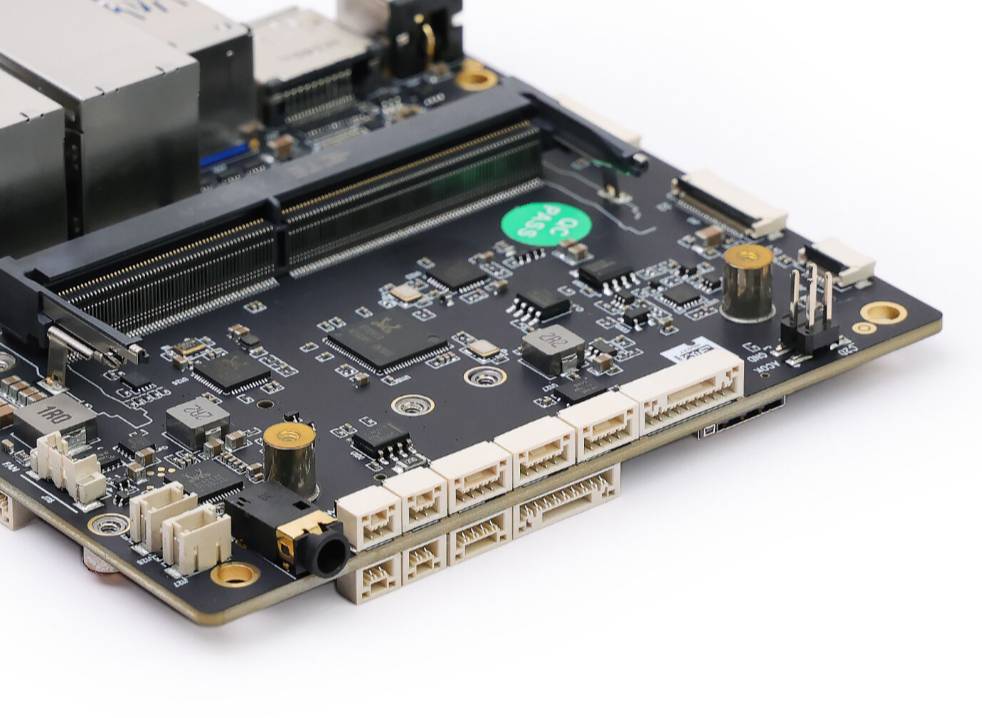

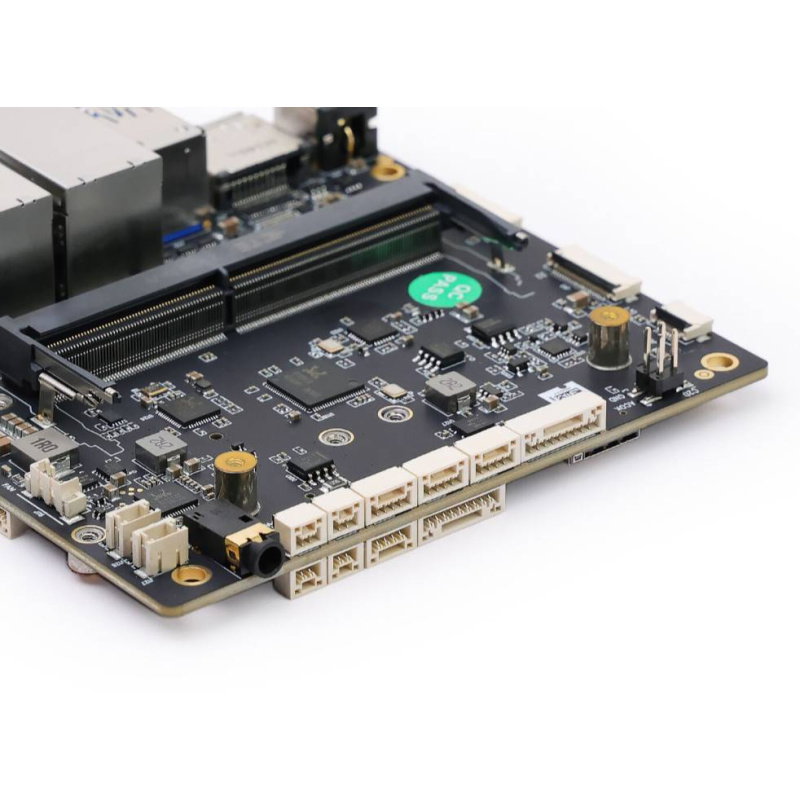

Das A608 Jetson Carrier Board ist mit zahlreichen Anschlüssen ausgestattet.
Anordnung der Komponenten auf dem Board.

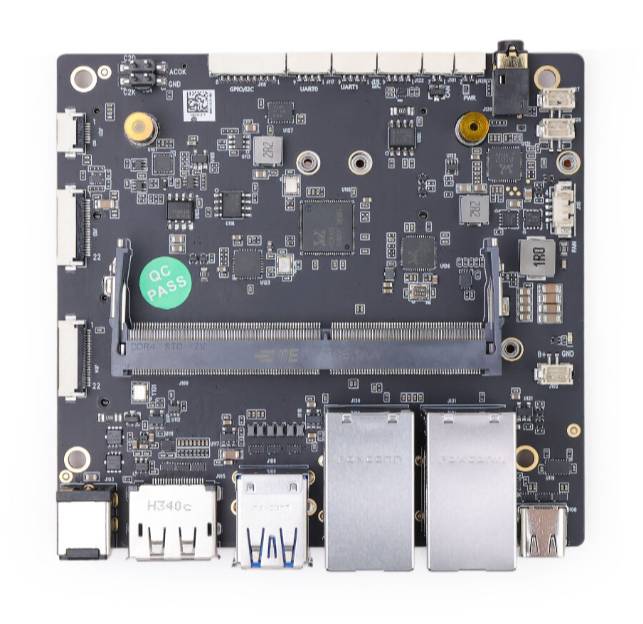

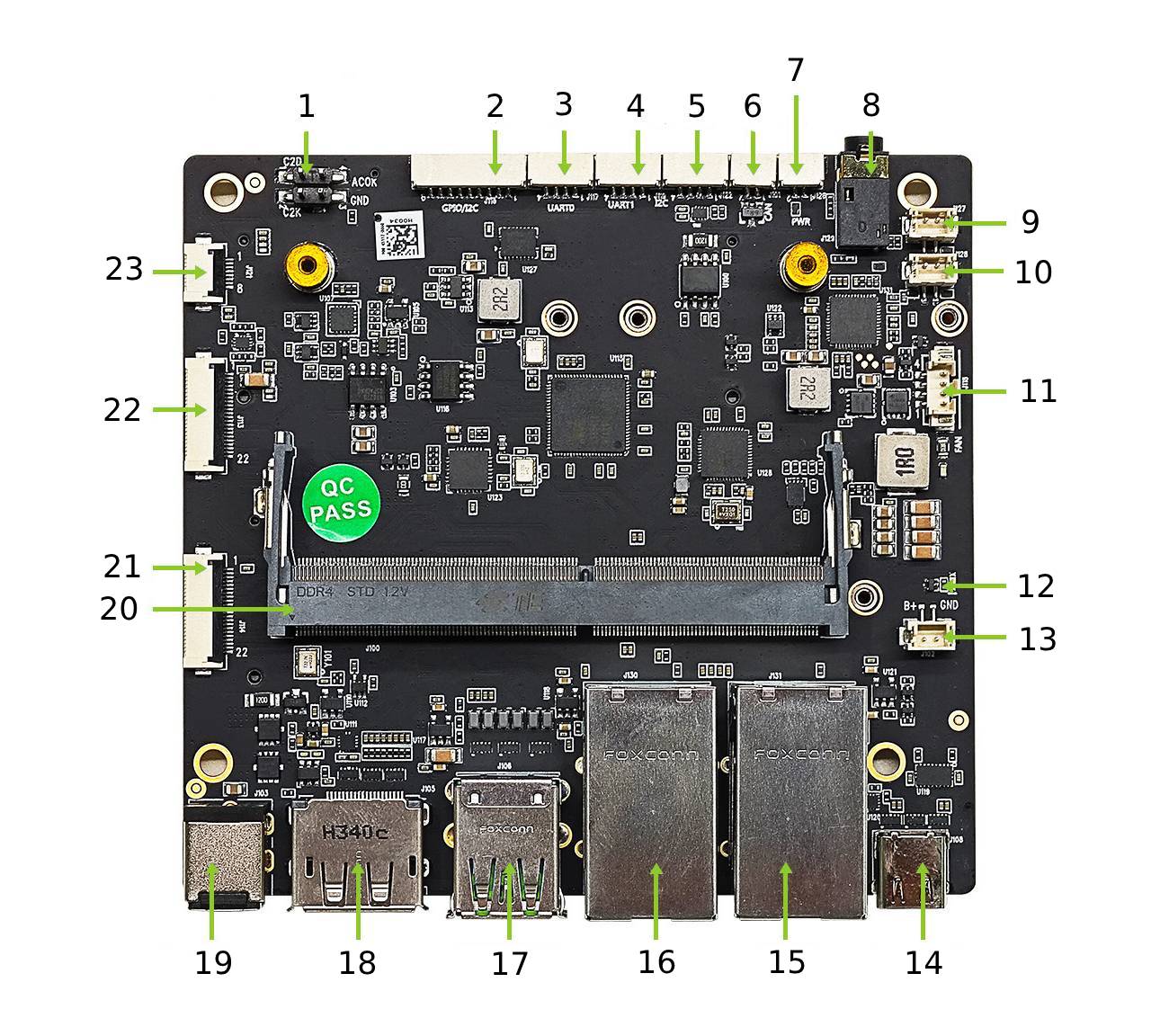

Anordnung der Komponenten auf der Oberseite des A608 Carrier Boards
- Mikrocontroller-Programmierschnittstelle
- Multifunktionaler Anschluss
- UART-Schnittstelle
- UART-Schnittstelle
- I2C-Schnittstelle
- CAN-Schnittstelle
- Power-Taste
- Audio-Buchse
- Lautsprecheranschluss
- Lautsprecheranschluss
- 5-V-Lüfteranschluss
- LED-Anzeige
- RTC-Anschluss
- Typ-C-Anschluss (2.0 + 3.2)
- Ethernet-Anschluss
- Ethernet-Anschluss
- USB 3.2-Anschluss (2x)
- DisplayPort
- DC-Buchse für die Stromversorgung des Boards
- Anschluss für das Hauptrechenmodul - Nvidia Orin NX / Orin Nano
- Kamera-Anschluss
- Anschluss für die Kamera
- Multifunktions-Anschluss

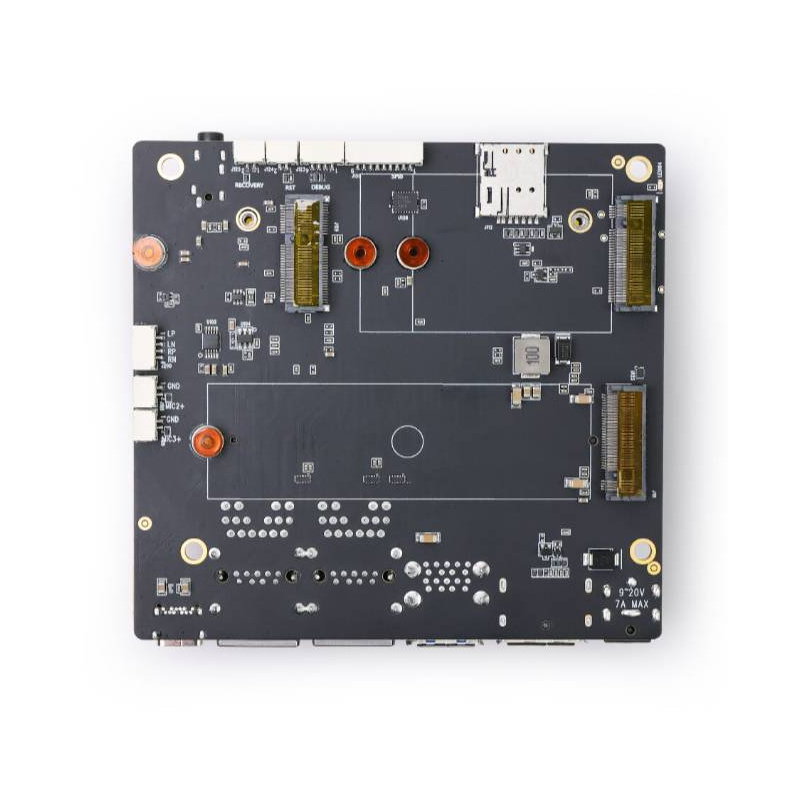

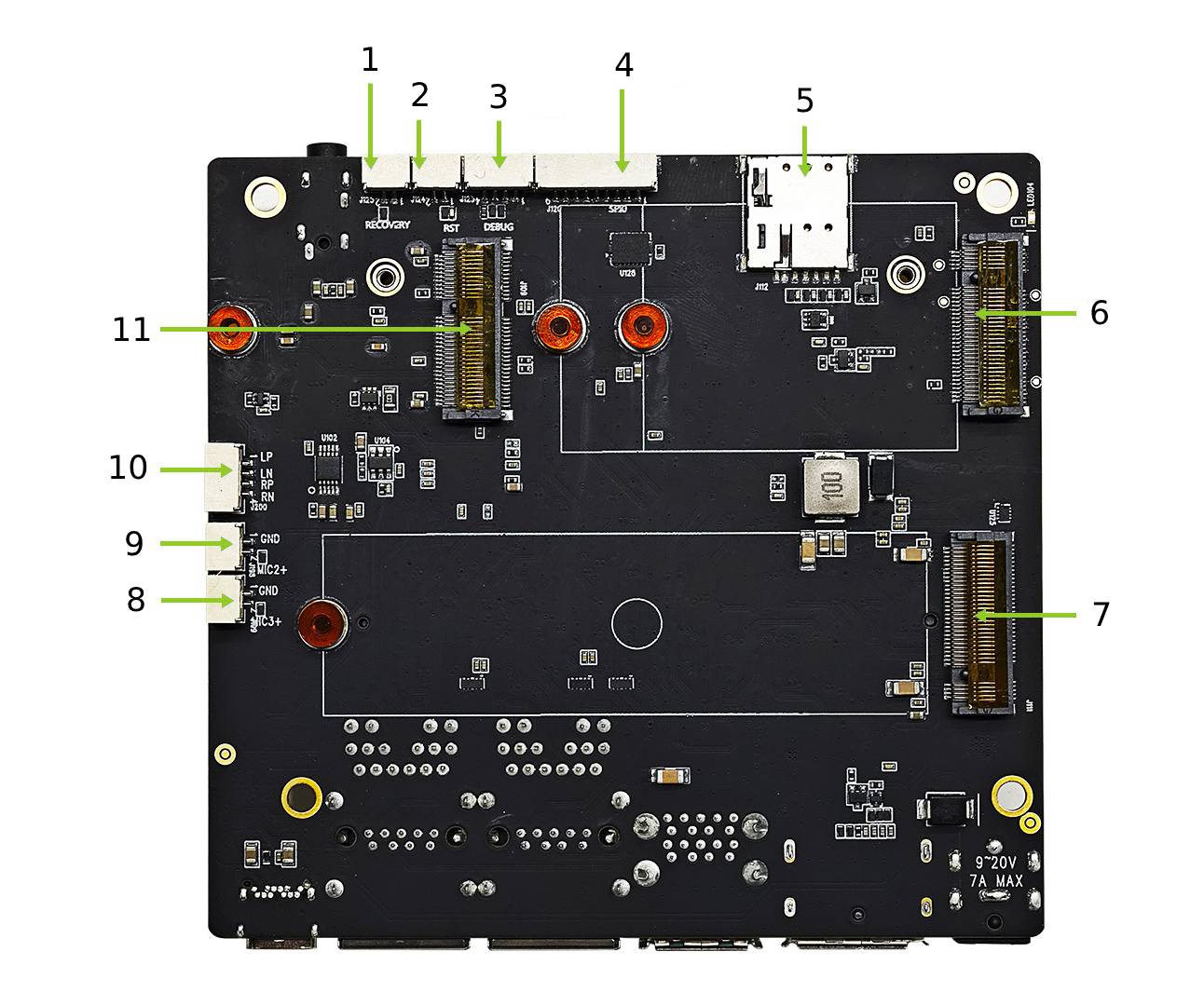

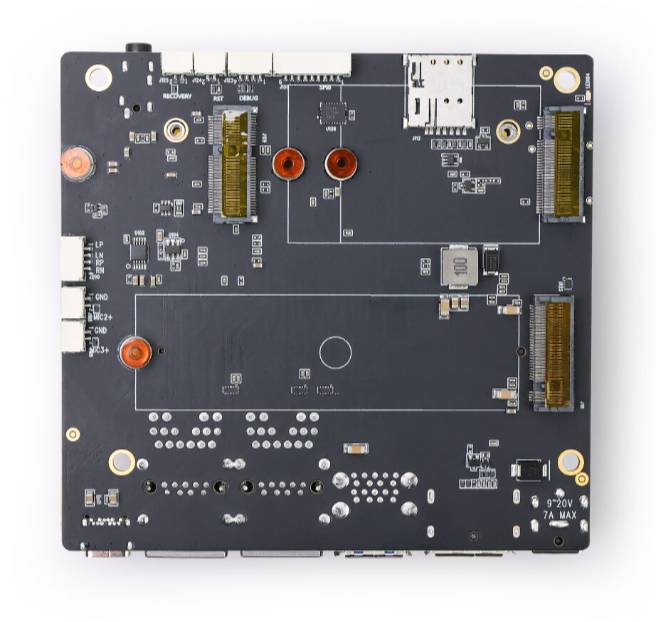

Anordnung der Komponenten auf der Unterseite der A608-Trägerkarte
- Recovery-Taste
- Reset-Taster
- UART-Schnittstelle
- Multifunktionaler Anschluss
- SIM-Karten-Steckplatz
- M.2 Anschluss für 4G / 5G Kommunikationsmodule
- M.2-Anschluss für SSDs
- Buchse für den Anschluss von analogen Mikrofonen
- Anschluss für den Anschluss von analogen Mikrofonen
- Anschluss für den Empfang von Lautsprechersignalen
- M.2-Anschluss für WiFi-Module
Anordnung der Komponenten auf der Platine.

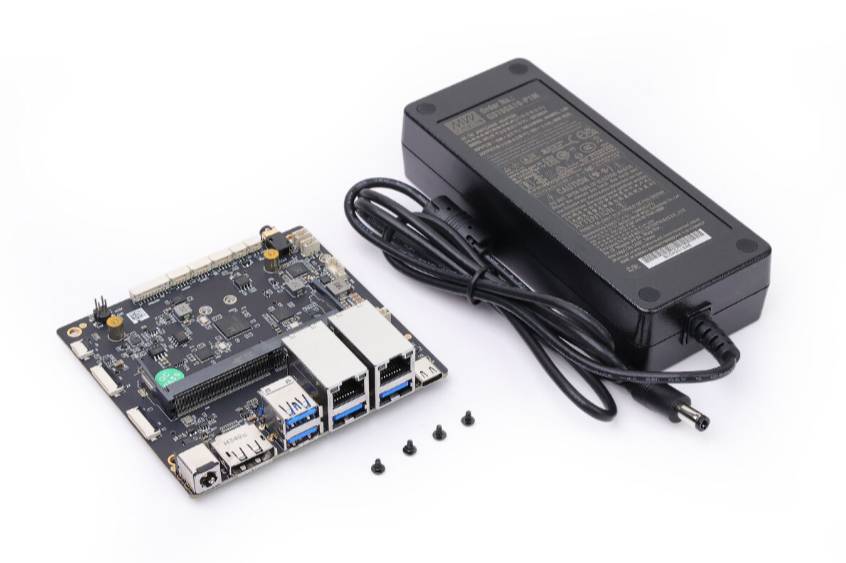

Enthaltene Komponenten.
Technische Daten der Platte
- Kompatibilität der Karte: Nvidia Jetson Orin NX / Orin Nano
- Netzwerk: 2x Gigabit Ethernet (10 / 100 / 1000 M)
- M.2 Schnittstellen: 1x M.2 Key M (SSD), 1x M.2 Key B (WiFi), 1x M.2 Key E (4G / 5G)
- USB-Anschlüsse:
- 4x USB 3.0 Typ A (integrierter USB 2.0)
- 1x USB 2.0 + 3.2 Typ C
- Kamera-Anschluss: 1x 15-Pin CSI
- Audio: 1x 3,5-mm-Audiobuchse, 2x Mikrofonanschluss, 2x Lautsprecheranschluss, 1x Lautsprecherrückführung
- Anzeige: 1x HDMI
- Lüfter: 1x Lüfteranschluss (5 V PWM)
- Multifunktionsanschluss: 2x UART, 1x CAN, 1x SPI, 2x I2C, 7x I/O 3,3 V
- RTC: 1x 3-V-Lithium-Batterie-Anschluss
- Versorgungsspannung: 9 V bis 20 V DC (max. 60 W)
- Betriebstemperatur: -25ºC bis 65ºC
- Abmessungen: 101,5 x 95 mm

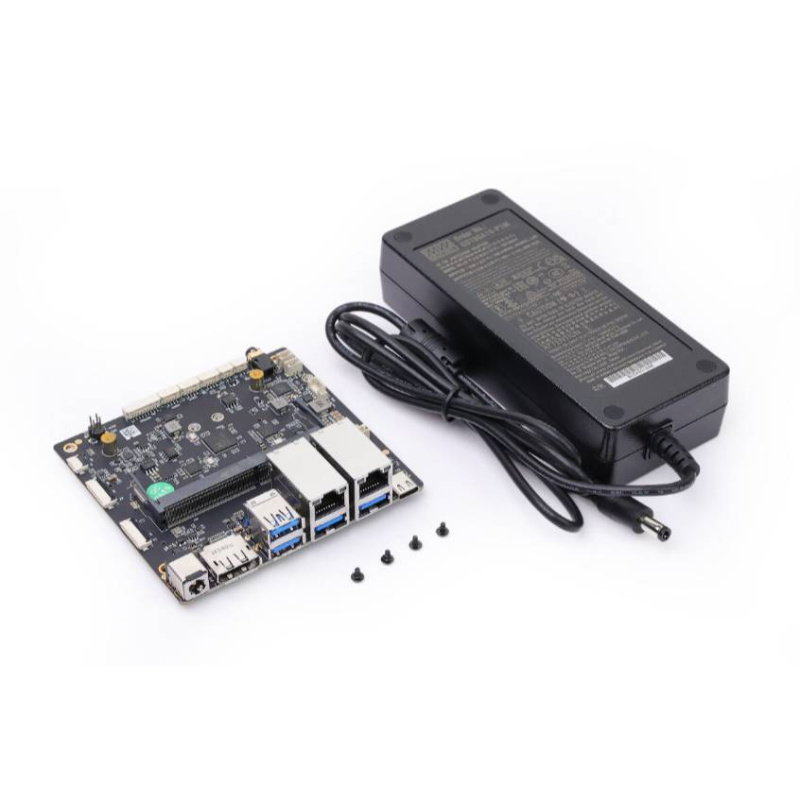

Inhalt des Kits
- A608 Carrier Board - Erweiterungsboard für Nvidia Jetson Orin NX / Nano - Seeedstudio 105110001
- 19 V / 4,74 A Netzteil (5,5 / 2,5 mm Buchse) - Stromkabel nicht enthalten
