Produktbeschreibung: microSD-Kartenlesermodul - Joy-IT COM-MSD
Das Joy-IT COM-MSD ist ein kleines Modul zur Unterstützung von microSD-Karten über den SPI- Bus. Es ermöglicht die einfache Erweiterung der Mikrocontroller- Funktionen um das Lesen und Schreiben von Daten von Speichermedien . Das Modul arbeitet mit einer Versorgungsspannung und Logikpegeln von 3,3 V. Daher ist bei der Verwendung mit 5-V-Boards ein Pegelwandler erforderlich. Dank seiner kompakten Bauweise lässt sich das Modul problemlos in Mobilgeräten, Datenloggern, IoT-Projekten und Automatisierungssystemen installieren. Der Hersteller stellt Beispielimplementierungen für die Arduino IDE und Raspberry Pi Pico in MicroPython bereit, wodurch der Einstieg in die Arbeit mit dem Modul deutlich beschleunigt wird.

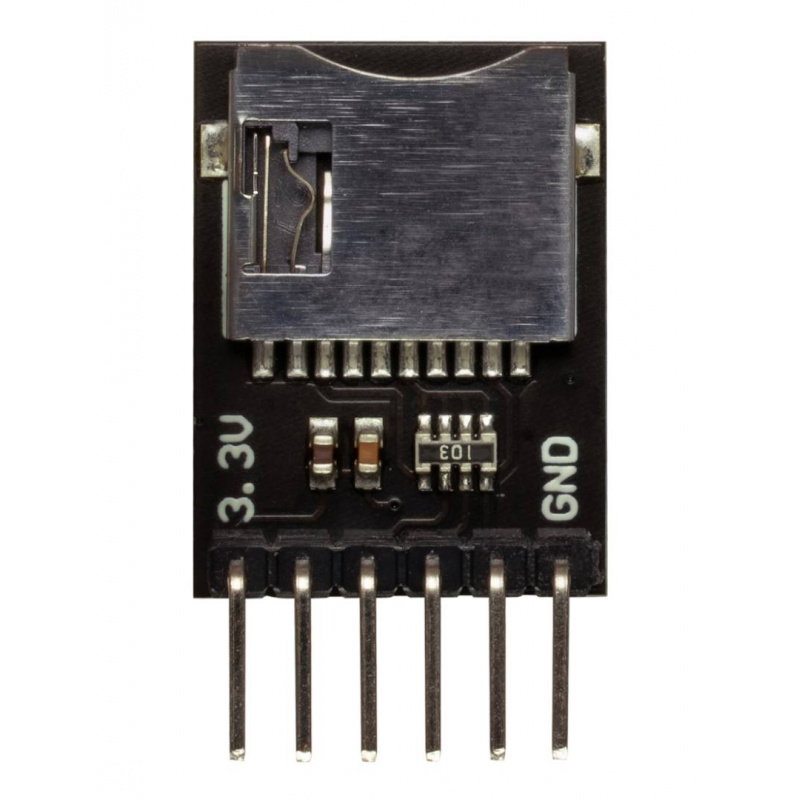

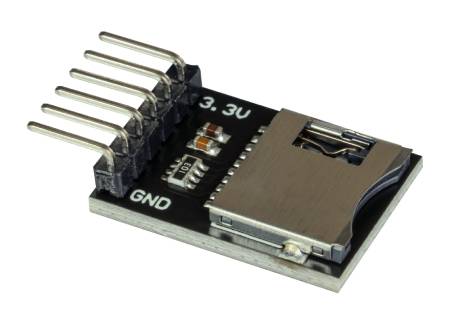

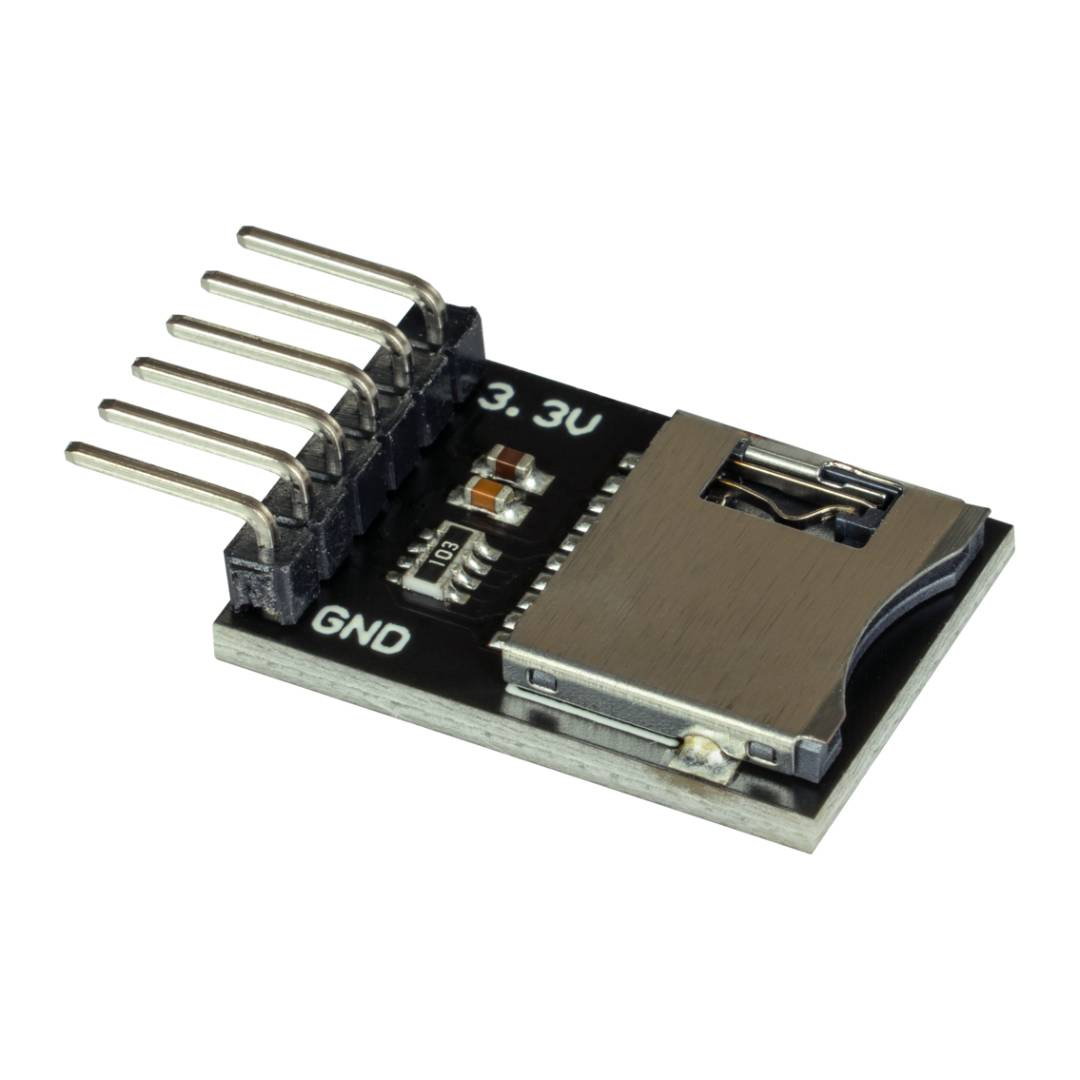

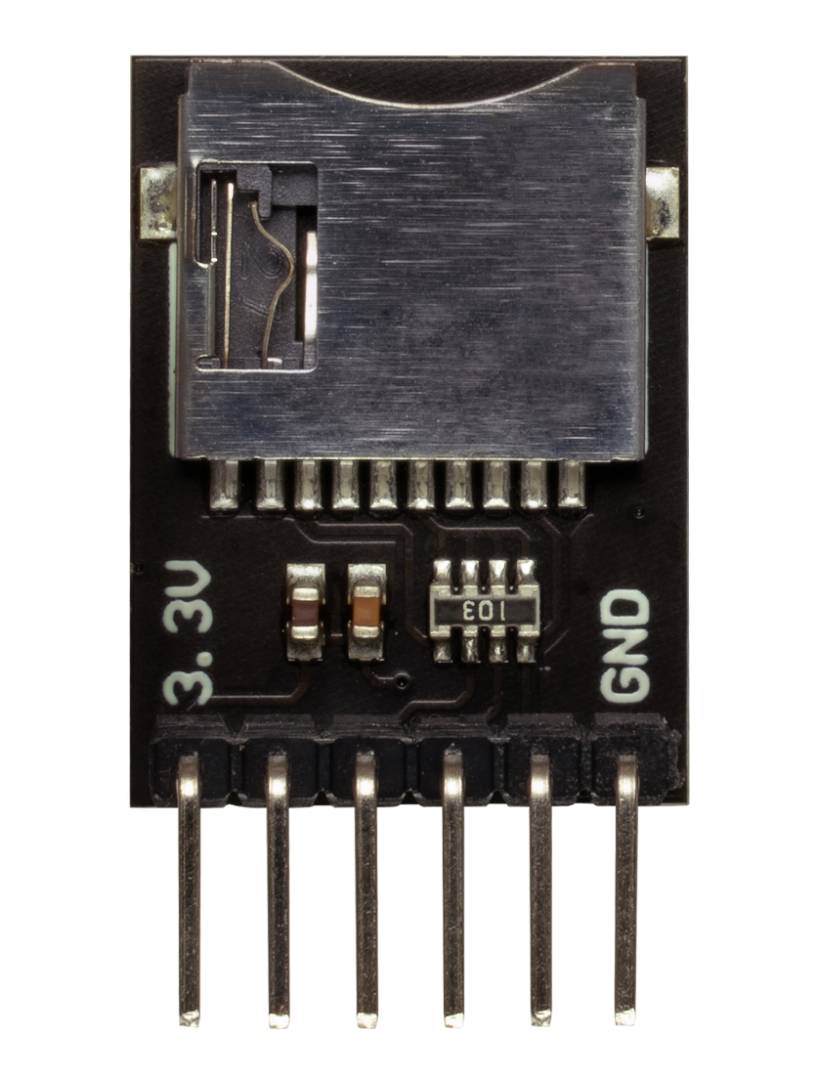

microSD-Kartenlesermodul - Joy-IT COM-MSD.
Das Modul kommuniziert über die SPI-Schnittstelle mit der Hauptplatine.
Hauptmerkmale des microSD-Kartenlesers
- Unterstützung für microSD-Karten : Ermöglicht das Lesen und Schreiben von Daten auf microSD-Speicherkarten.
- SPI-Schnittstelle : Ermöglicht die Kommunikation mit gängigen Mikrocontrollern und eingebetteten Plattformen.
- Betriebsspannung 3,3 V : Das Modul ist für Systeme mit 3,3-V-Logik ausgelegt.
- Kompaktes Design : Dank der geringen Abmessungen lässt es sich problemlos in bestehende Projekte integrieren.
- Unterstützung für Arduino und Raspberry Pi : Der Hersteller stellt Beispielanschlüsse und Code bereit.
- Einfache Integration : Das Modul eignet sich hervorragend für Datenerfassungssysteme und IoT-Projekte.
SPI-Modul-Pinbelegung und Kompatibilität

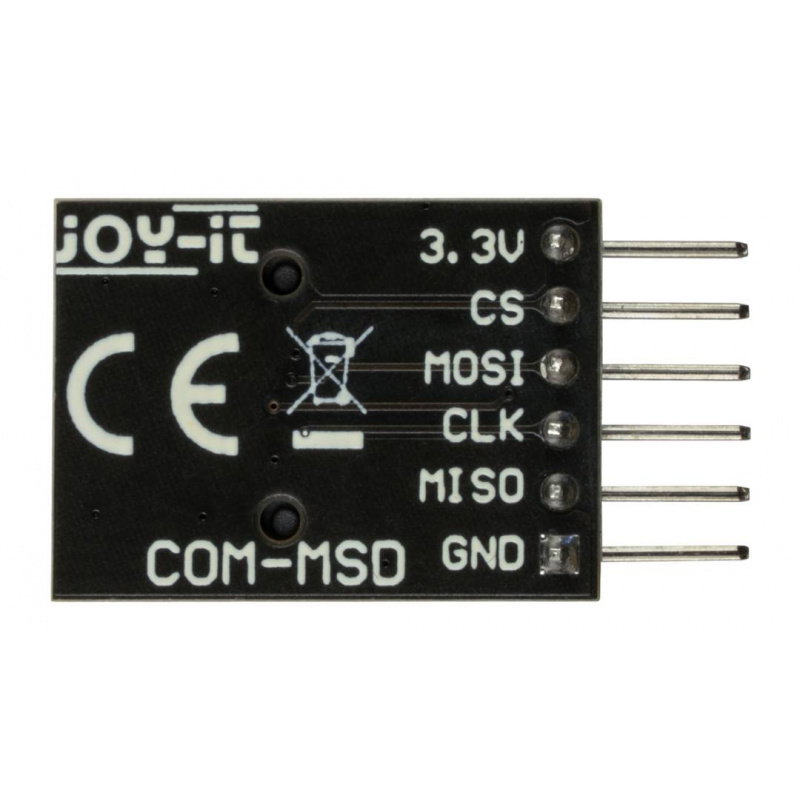

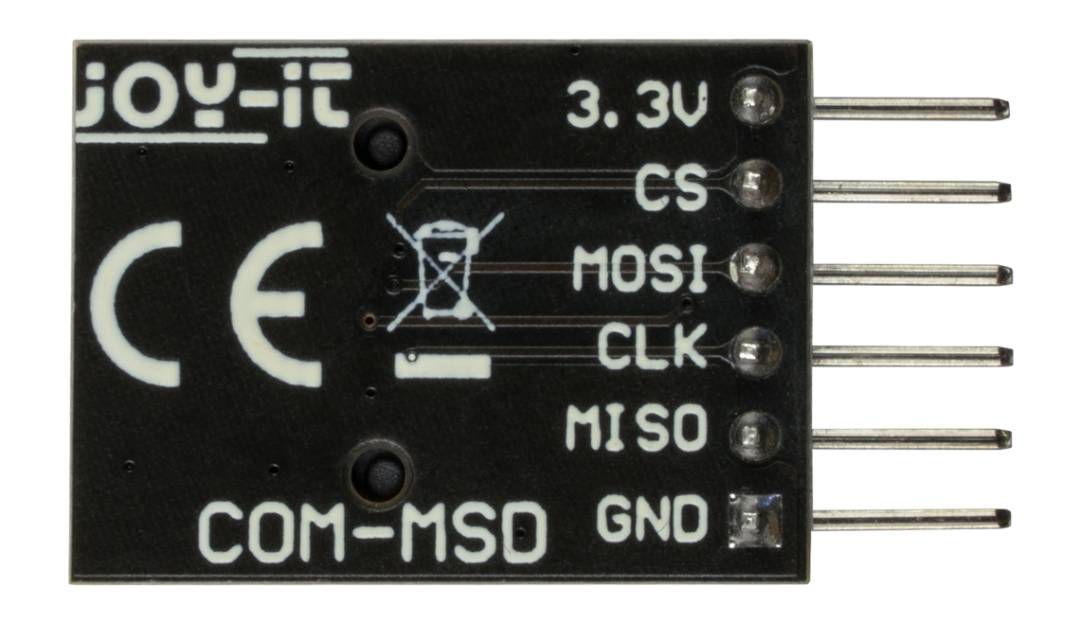

Das Modul verfügt über Standard-SPI-Schnittstellenpins (CS, MOSI, MISO und CLK) sowie 3,3-V- und GND-Stromversorgungspins . Dadurch ist es mit einer Vielzahl von Mikrocontrollern und Einplatinencomputern kompatibel, die SPI-Kommunikation unterstützen. Der Chip ist kompatibel mit Plattformen wie Arduino , Raspberry Pi , ESP32 , STM32 und anderen Systemen, die mit 3,3-V-Logik arbeiten. Für Boards mit 5-V-Logik wird ein Logikpegelwandler empfohlen. Für den Betrieb mit Arduino kann die in der Arduino IDE verfügbare SD-Bibliothek verwendet werden, während MicroPython und die Bibliothek sdcard.py ideal für Raspberry-Pi-Projekte geeignet sind. Diese Lösung ermöglicht schnelles Lesen und Schreiben von Dateien in Bildungsprojekten, Prototypen und eingebetteten Systemen.

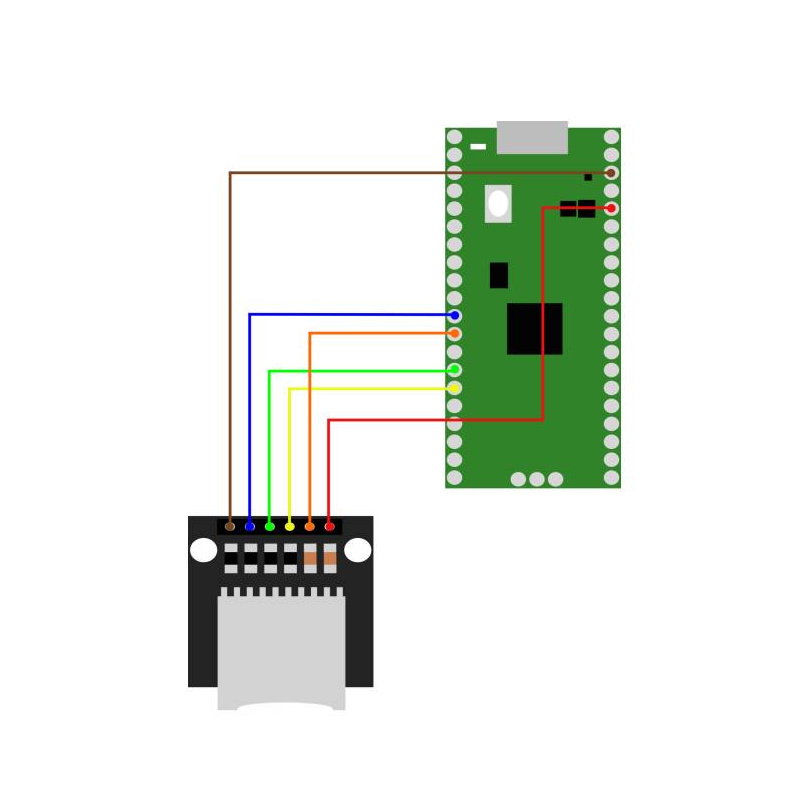

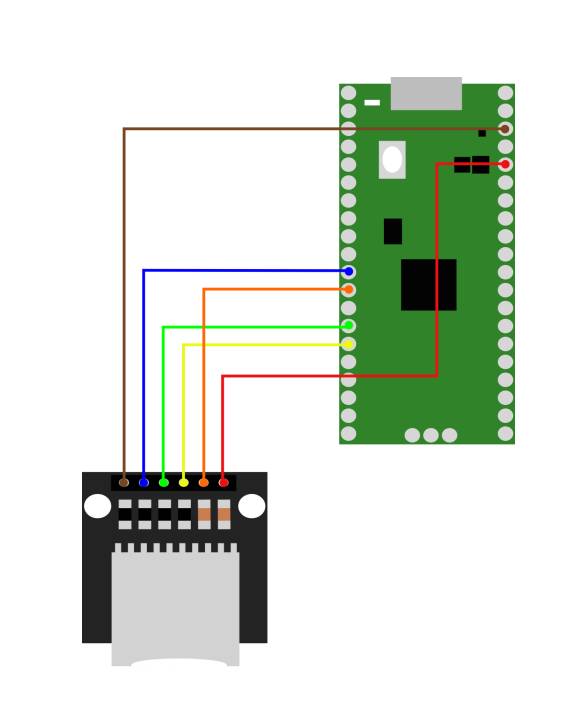

Anschlussdiagramm mit Raspberry Pi Pico.
Technische Spezifikationen des Moduls
- Unterstützte Schnittstelle: SPI
- Versorgungsspannung: 3,3 V
- Logikpegel: 3,3 V
- Kompatibilität: Arduino, Raspberry Pi, ESP32, STM32
- Speicherkartenunterstützung: microSD
- Abmessungen: 18 x 21 x 12 mm
- Gewicht: 2 g
Inhalt des Bausatzes
- 1x microSD-Kartenlesermodul - Joy-IT COM-MSD
