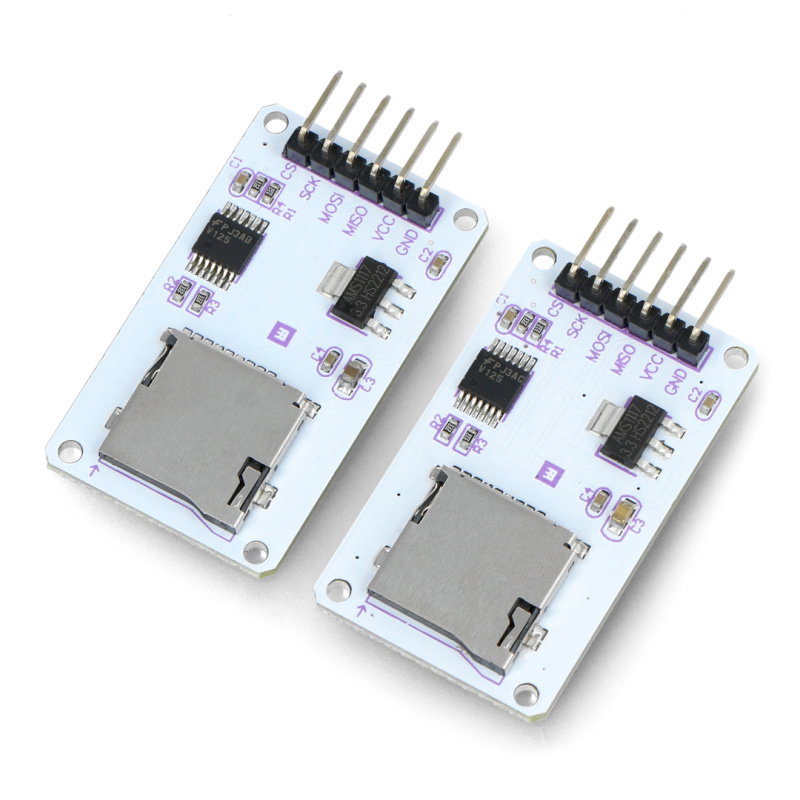

Produktbeschreibung: Velleman WPI304 - SD Logging Shield für Arduino - 2 Stk.
Das Modul kann als Datenlogger verwendet werden, es ermöglicht Ihnen, den Arduino-Speicher mit einem microSD-Kartensteckplatz auf bis zu 2 GB und einer microSDHC-Karte auf bis zu 32 GB zu erweitern. Es kommuniziert über den SPI-Bus.

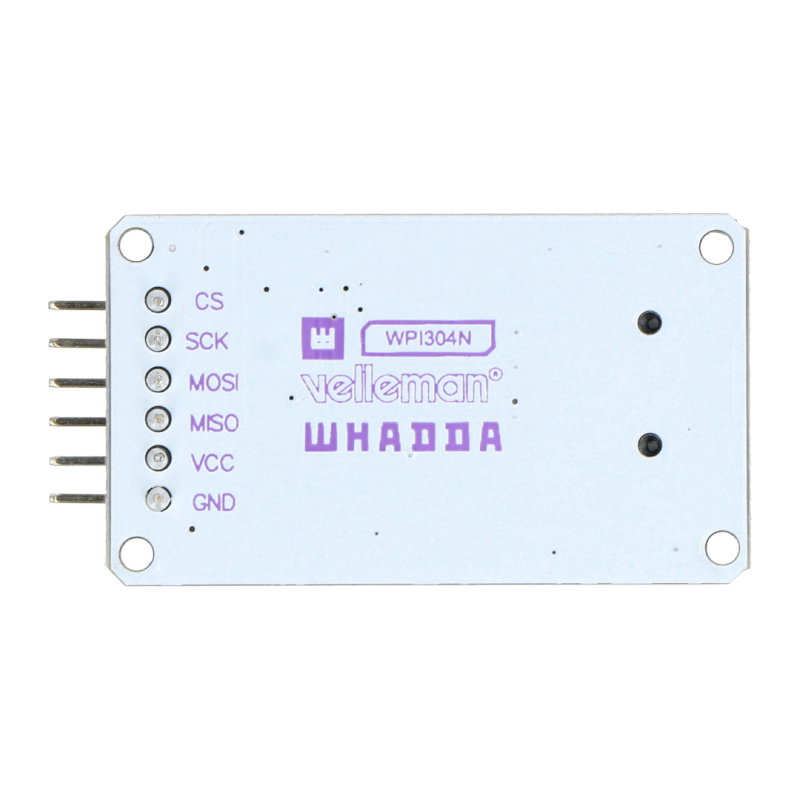

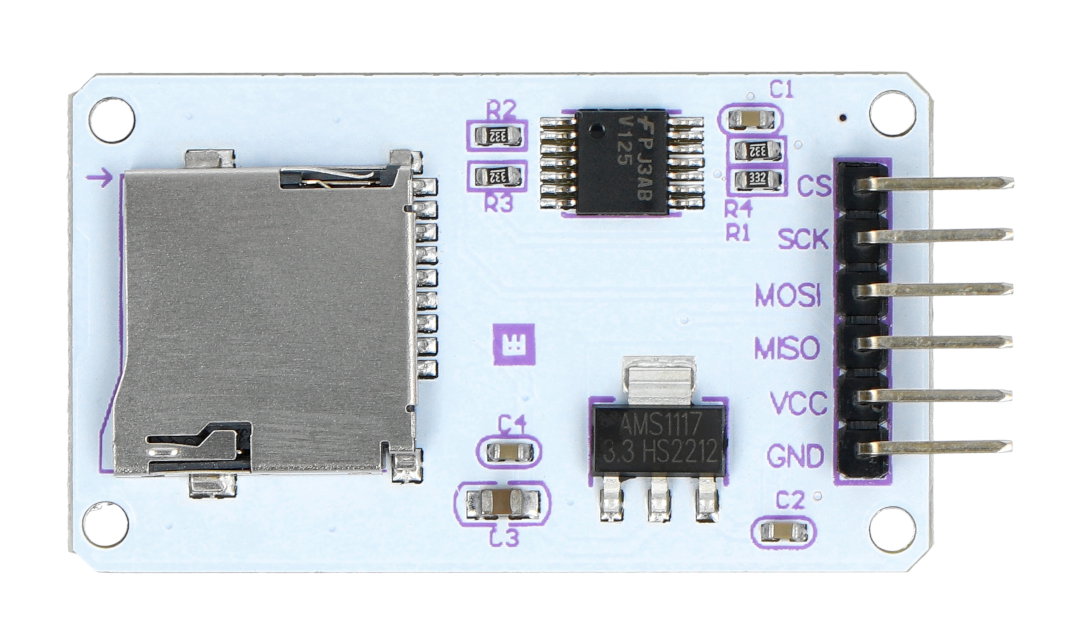

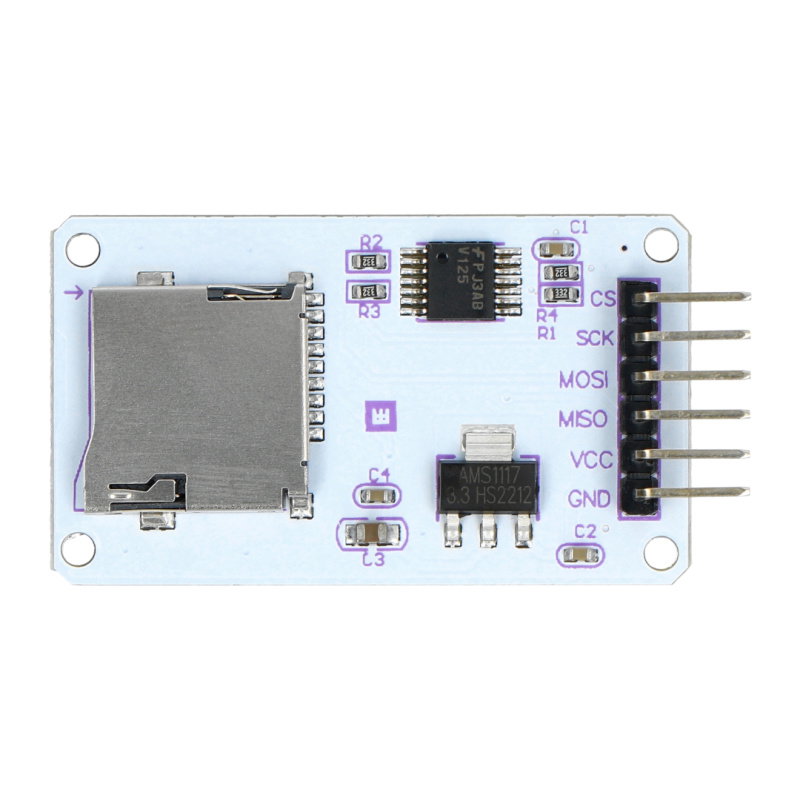

Anschluss- und Pinbeschreibung
Das System kommuniziert über den SPI-Bus, hat gelötete Goldpin-Anschlüsse - 2,54 mm Raster . Die Beschreibung der Pins finden Sie in der folgenden Tabelle.
| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung |
| Masse | Die Masse des Systems. |
| CS | Chipauswahl. |
| MISO | Dateneingangspin. |
| MOSI | Datenausgangspin. |
| SCK(CLK) | Clock-Pin des SPI-Busses. |
Technische Spezifikation Velleman WPI304N
- Versorgungsspannung: von 4,5 V bis 5,5 V
- Kommunikationsschnittstelle: SPI
- Benötigte Bibliothek: SD.h
- Abmessungen: 41 x 24 x 5 mm
- Gewicht: 23g
- Preis für 2 Module
