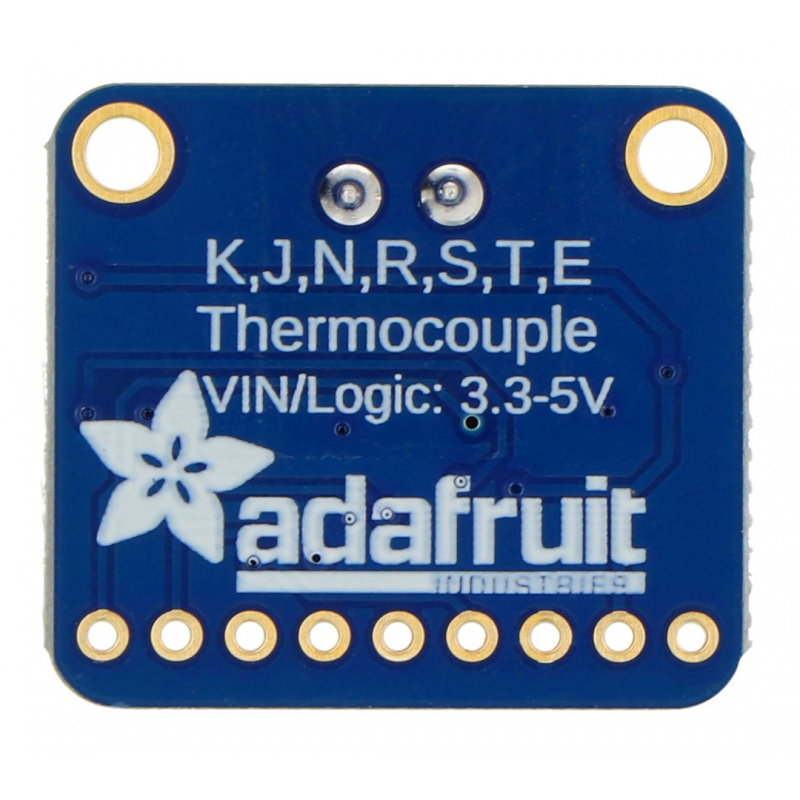

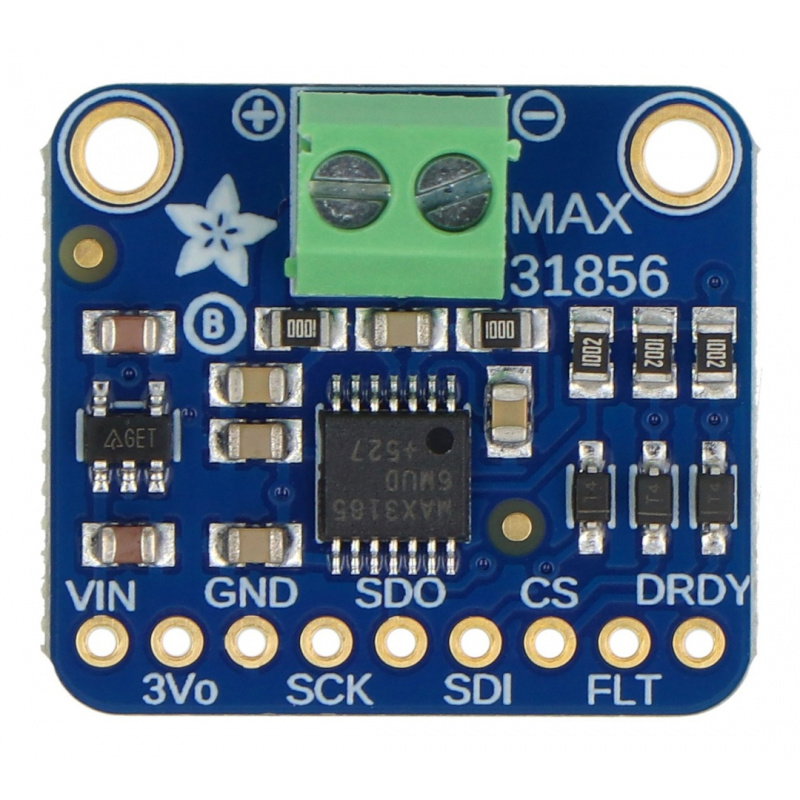

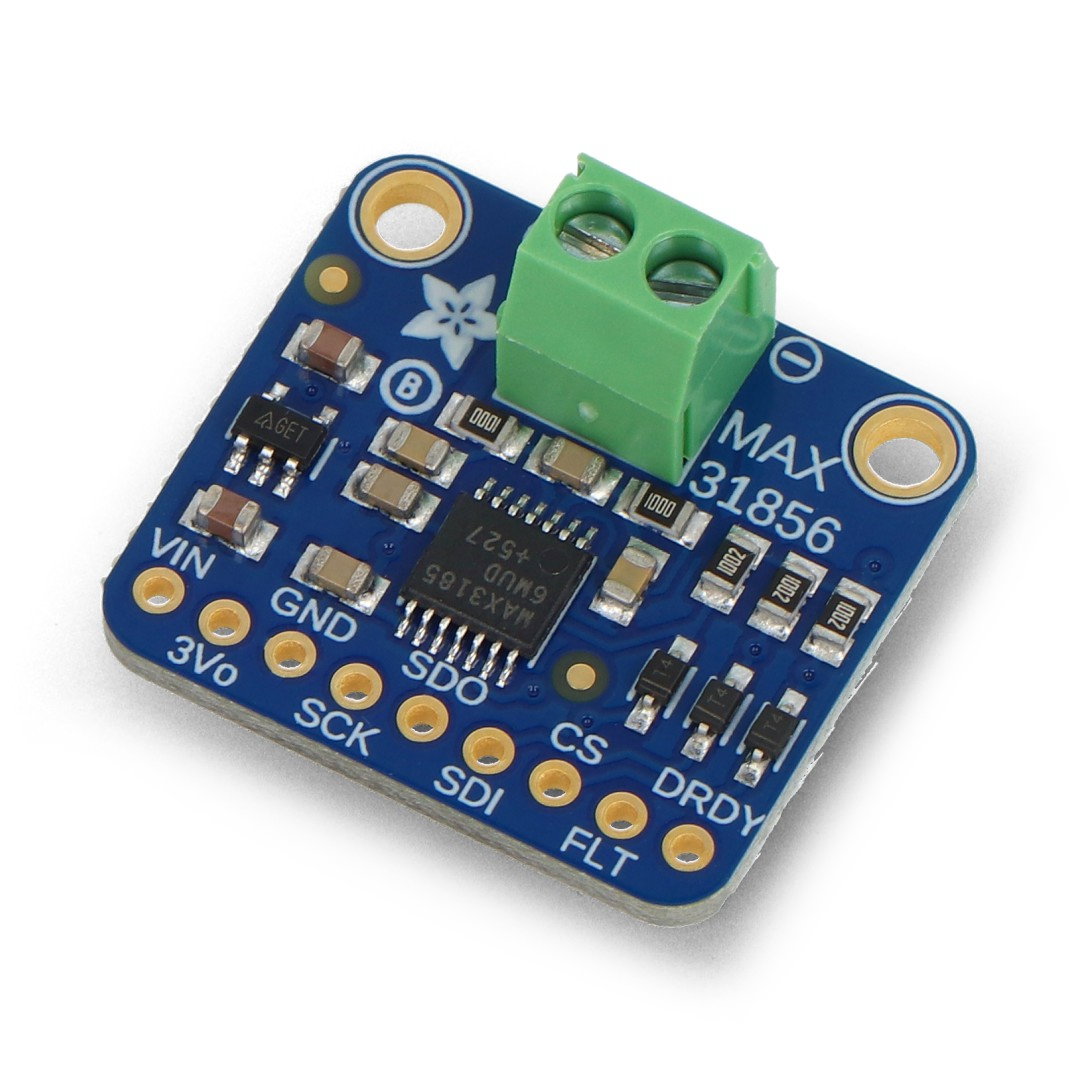

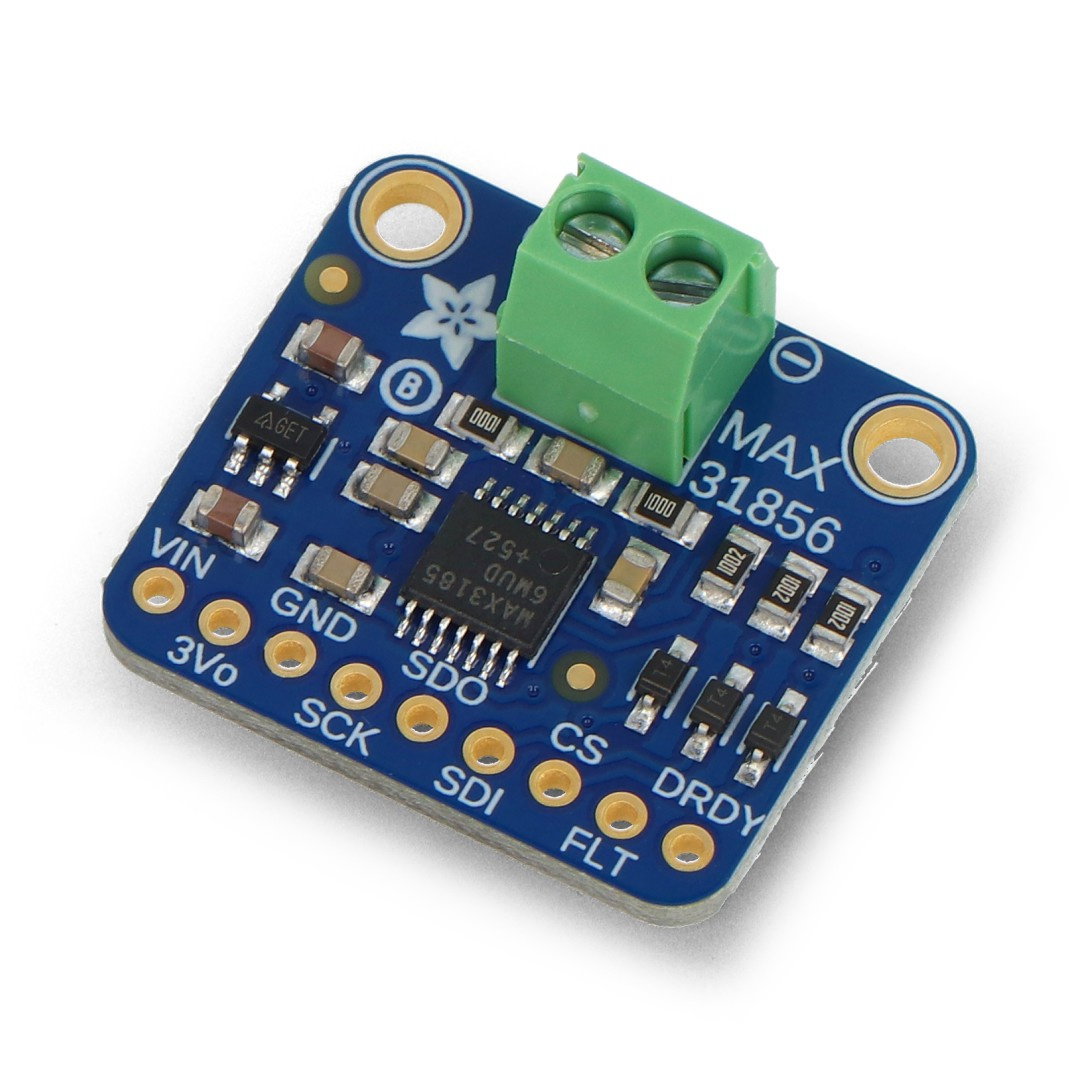

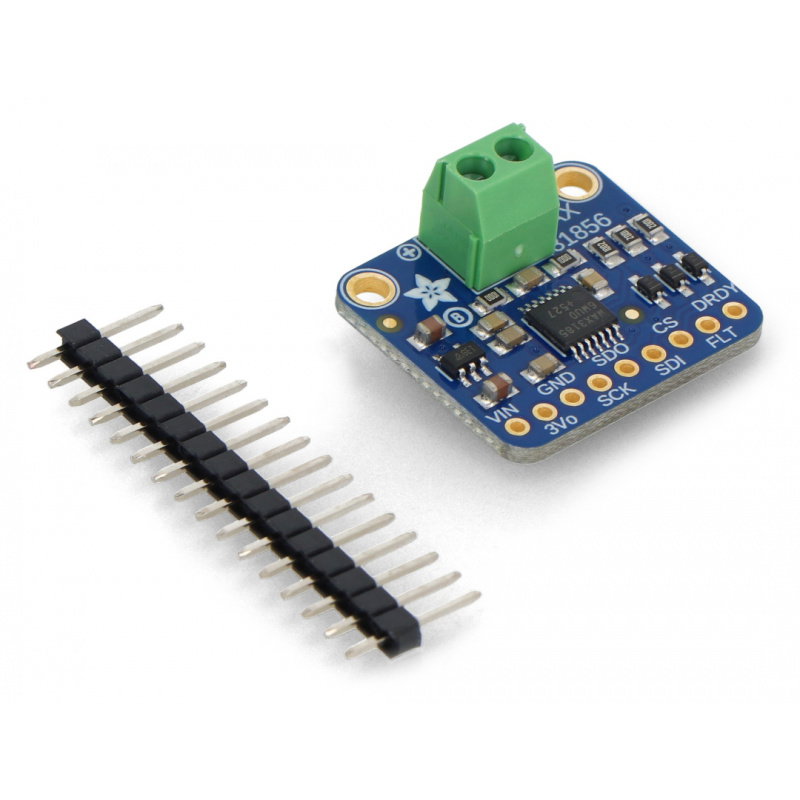

Produktbeschreibung: MAX31856 - universeller SPI-Thermoelementverstärker - Adafruit 3263
MAX31856 Thermoelement-Verstärkermodul, das über eine 4-polige SPI-Schnittstelle kommuniziert. Es arbeitet mit Thermoelementen K, J, N, R, S, T, E und B. Es arbeitet mit einer Spannung von 3 V bis 5 V und einer Temperatur von -210 ° C bis 1800 ° C mit einer Auflösung von 0,0078125 ° C .
Spezifikation des Thermoelementverstärkers
- Versorgungsspannung: 3 V bis 5 V
- Funktioniert mit K-, J-, N-, R-, S-, T-, E- und B-Thermoelementen
- Temperaturbereich: -210 °C bis 1800 °C
- Auflösung: 0,0078125 °C
- Schnittstelle: SPI
- Abmessungen: 25 x 22 x 3 mm
- Gewicht: 3,5 g
Das Produkt ist mit Arduino kompatibel Für Arduino-Anwender hat der Hersteller eine Bedienungsanleitung und eine Bibliothek mit einem Beispielprogramm vorbereitet. |
Anschließen des Moduls

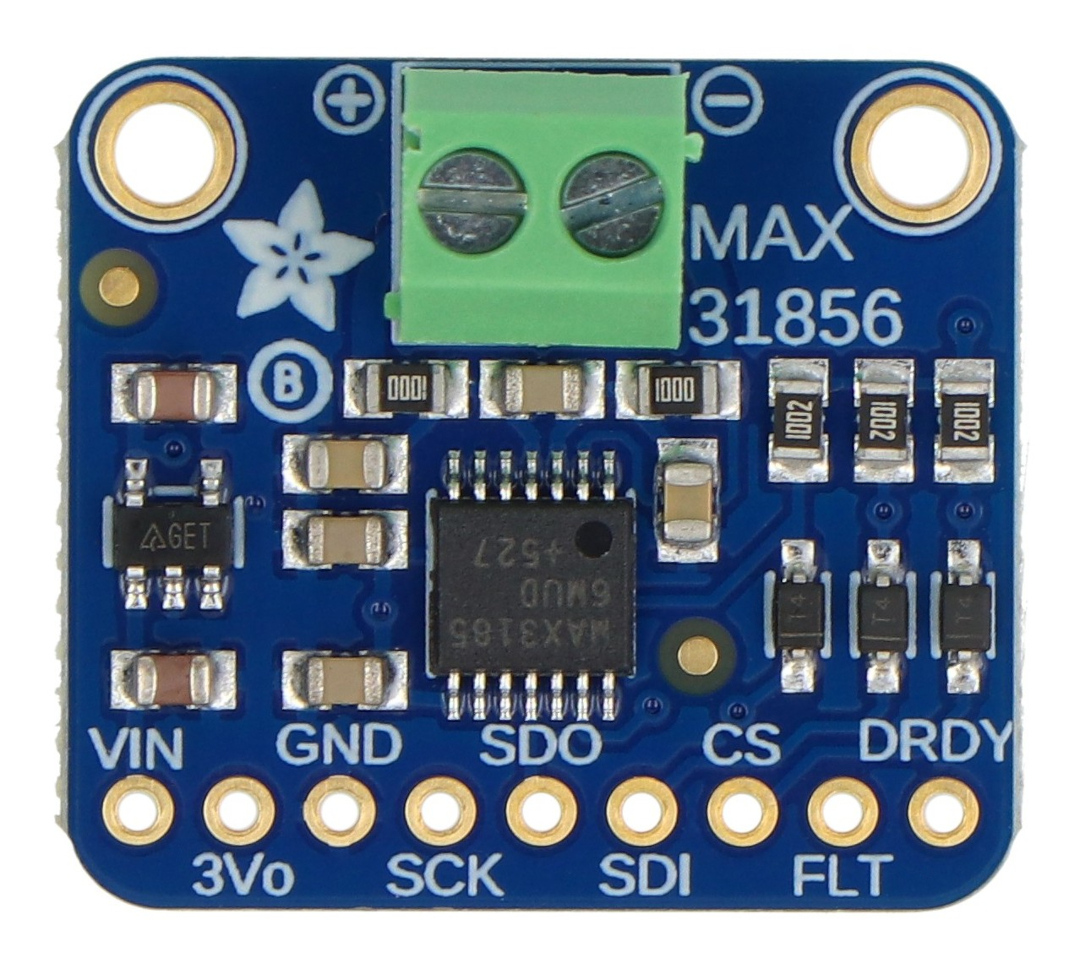

Das Modul kommuniziert über den SPI-Bus. Es hat 9 Stifte.
| Stift | Beschreibung |
|---|---|
| Fahrgestellnummer | Power-Pin von 3V bis 5V. |
| Masse | Die Masse des Systems. |
| 3Vo | Geregelter Ausgang von 3,3 V mit einer Kapazität von 100 mA. |
| SCK | Taktleitung der SPI-Schnittstelle. |
| SDO | Datenausgabe - MISO-Leitung der SPI-Schnittstelle. |
| SDI | Dateneingang - MOSI-Leitung der SPI-Schnittstelle. |
| CS | Chip-Select-Eingang. |
| FLT | Der Ausgang wird niedrig, wenn ein Fehler erkannt wird. |
| DRDY | Erweiterter Pin, wird in der Bibliothek nicht unterstützt. |
