Produktbeschreibung: Touchscreen - resistives LCD TFT 5 '' 800x480px HDMI + GPIO für Raspberry Pi + schwarz-weißes Gehäuse - Waveshare 11189
5 "resistiver Touchscreen für Raspberry Pi mit einer Auflösung von 800 x 480 px. Funktioniert mit jeder Version von Raspberry Pi über HDMI- und GPIO-Pins - entsprechende Anschlüsse sind im Set enthalten. Das Gerät funktioniert auch mit Minicomputern: Banana Pi und Beagle Bone Schwarz im Set, ein spezielles Gehäuse für den Raspberry und den Bildschirm in Schwarz und Weiß.
Das Gerät kommuniziert über den HDMI-Anschluss (Bild) und die GPIO-Pins (Touch).
Das Set enthält auch ein spezielles Gehäuse, mit dem Sie den Raspberry hinter dem Bildschirm montieren und den Bildschirm in einem Winkel von 45 ° oder 60 ° einstellen können.
Verbindung mit dem Raspberry Pi
Um den Bildschirm zu betreiben, stecke das Gerät auf die GPIO-Pins des Raspberry Pi und montiere den HDMI-Stecker.
Bildschirmsoftware
Der Hersteller hat das Betriebssystem mit installierten Treibern vorbereitet. Das System sollte mit einem geeigneten Programm, zB WinZip, entpackt und mit dem Programm Win32 Disk Imager auf die Karte hochgeladen werden.
Eine ausführliche Beschreibung zum Anschließen und Installieren von Treibern ohne Änderung des Raspberry Pi-, Banana Pi- und Beagle Bone Black-Systems finden Sie in unserer Anleitung oder auf der Website des Herstellers . |
Screenshot des Win32 Disk Imager -Programms, nachdem Sie das System ausgewählt haben, klicken Sie einfach auf die Schaltfläche Schreiben und warten Sie, bis der Installationsvorgang abgeschlossen ist.
GPIO-Schnittstelle
| Pin-GPIO | Symbol | Beschreibung |
|---|---|---|
| 1, 17 | 3,3 V | Stromversorgung 3,3 V. |
| 2, 4 | 5V | Stromversorgung 5 V. |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | Nicht verbunden. |
| 6, 9, 14, 20, 25 | Masse | Masse. |
| 19 | TP_SPI | SPI-Schnittstellendateneingang für das Touchpanel. |
| 21 | TP_SO | Die Datenausgabe der SPI-Schnittstelle für das Touchpanel. |
| 22 | TP_IRQ | Das Unterbrechen des Touchpanels, das Erfassen der Berührung setzt den Low-Zustand. |
| 23 | TP_SCK | SPI-Taktsignal für das Touchpanel. |
| 26 | TP_CS | Chipauswahl für das Touchpanel. |

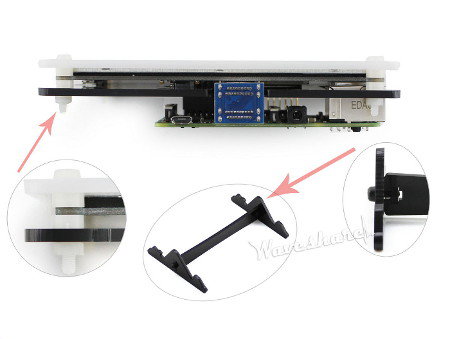

Ein Beispiel für die Montage des Bildschirms im Gehäuse.
Touchscreen-Spezifikation
- Typ: Touchscreen, resistiv
- Diagonale: 5 "
- Auflösung: 800 x 480 Pixel
- Funktioniert mit: Raspberry Pi Version 4B, 3B, 2B und B+ (funktioniert direkt mit dem System des Herstellers)
- Der Bildschirm verwendet 26 GPIO-Pins
- 4 Befestigungslöcher (Schrauben enthalten)
- Bildschirmabmessungen: 121 x 76 mm
- Außenmaße des Rahmens: 133 x 95 mm
- Schwarzes und weißes Gehäuse
- Kann in einem Winkel von 45 ° oder 60 ° eingestellt werden
- Material: Acryl
Installation des Gehäuses
Das Gehäuse ermöglicht es Ihnen, den Bildschirm mit dem Raspberry Pi-Minicomputer auf der Rückseite zu montieren.
Satz enthält
- 5 "Touchscreen, resistiver Bildschirm
- HDMI-Anschluss
- Befestigungsschrauben
- Stift berühren
- Gehäuse für Raspberry und Bildschirm - schwarz und weiß
5-Zoll-Display mit Gehäuse für Raspberry-Pi-Minicomputer
Touchscreen - resistives LCD TFT 5 '' 800x480px HDMI + GPIO für Raspberry Pi + Schwarz-Weiß-Gehäuse - Waveshare 11189 gehört zur umfangreichen Produktlinie der Marke Waveshare, einschließlich LCD-TFT- und IPS-Displays mit verschiedenen Auflösungen und in verschiedenen Benutzerkonfigurationen Schnittstellen.
Die angebotene Version ist mit einer Farb-TFT-LCD-Matrix ausgestattet, die von einem Controller mit HDMI-Schnittstelle unterstützt wird. Die vom Touchscreen generierten Daten werden über die GPIO-Leitung an den Minicomputer übertragen.
Anwendungsbeispiele
Das im Set enthaltene Gehäuse ermöglicht es Ihnen, das Ganze - das Display mit dem daran angeschlossenen Minicomputer - auf einen Schreibtisch oder ein Regal zu stellen, was es perfekt als futuristischen, computergesteuerten Bilderrahmen macht.
Resistiver Touchscreen LCD TFT 5'' 800x480px HDMI + GPIO für Raspberry Pi kann als Werbeelement (z.B. auf einem Messestand oder Firmenpräsentation) eingesetzt werden, es eignet sich auch als Smart Home Bedienpanel.
