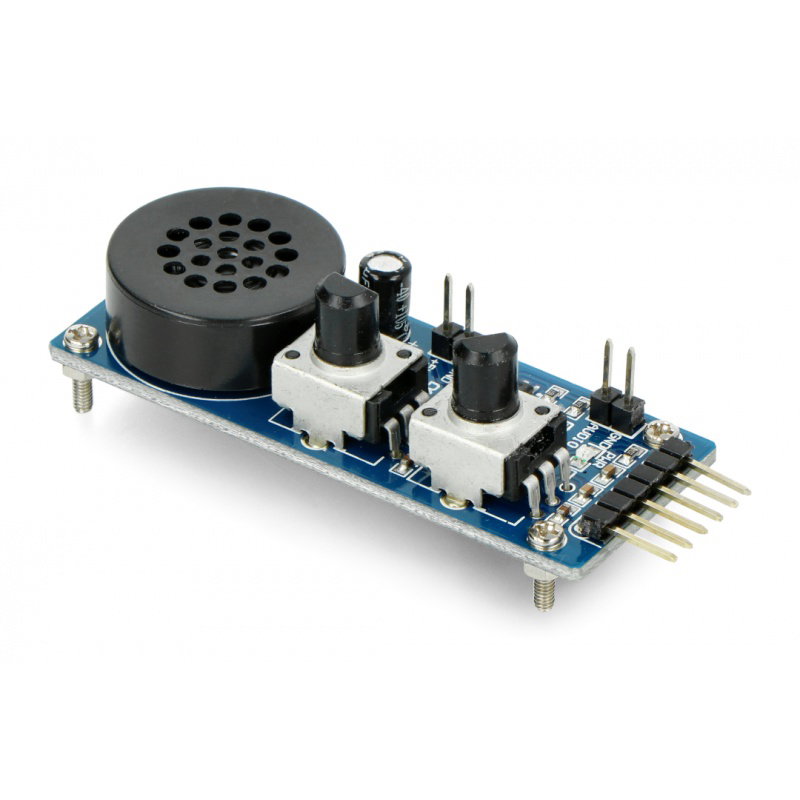

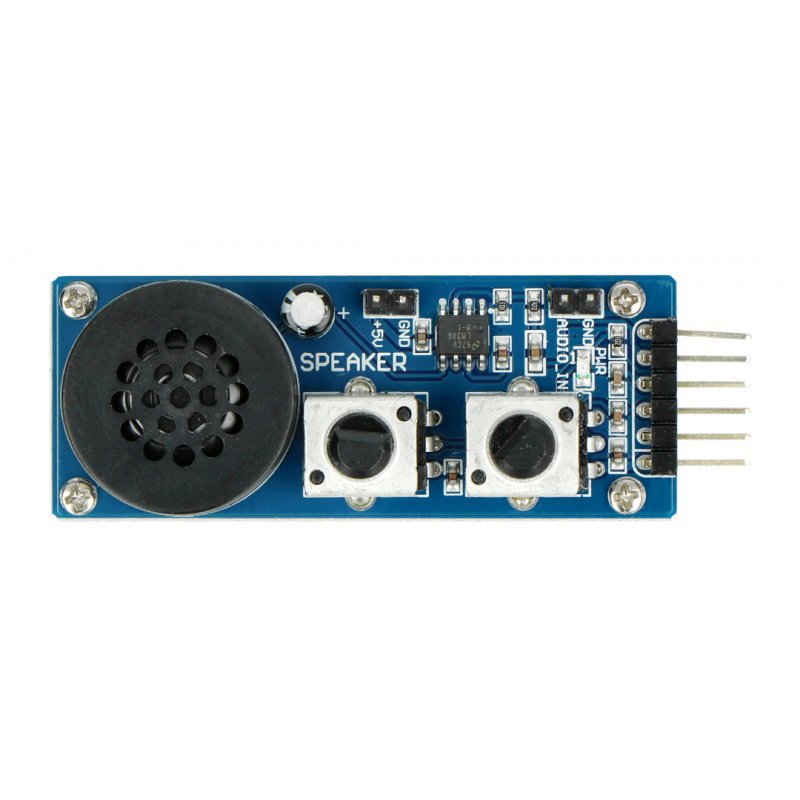

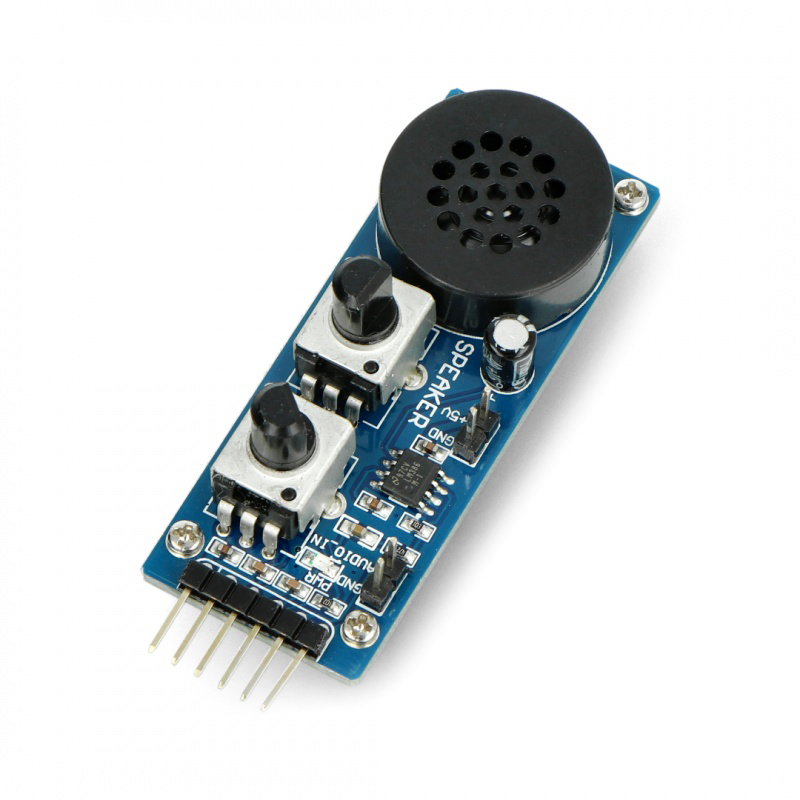

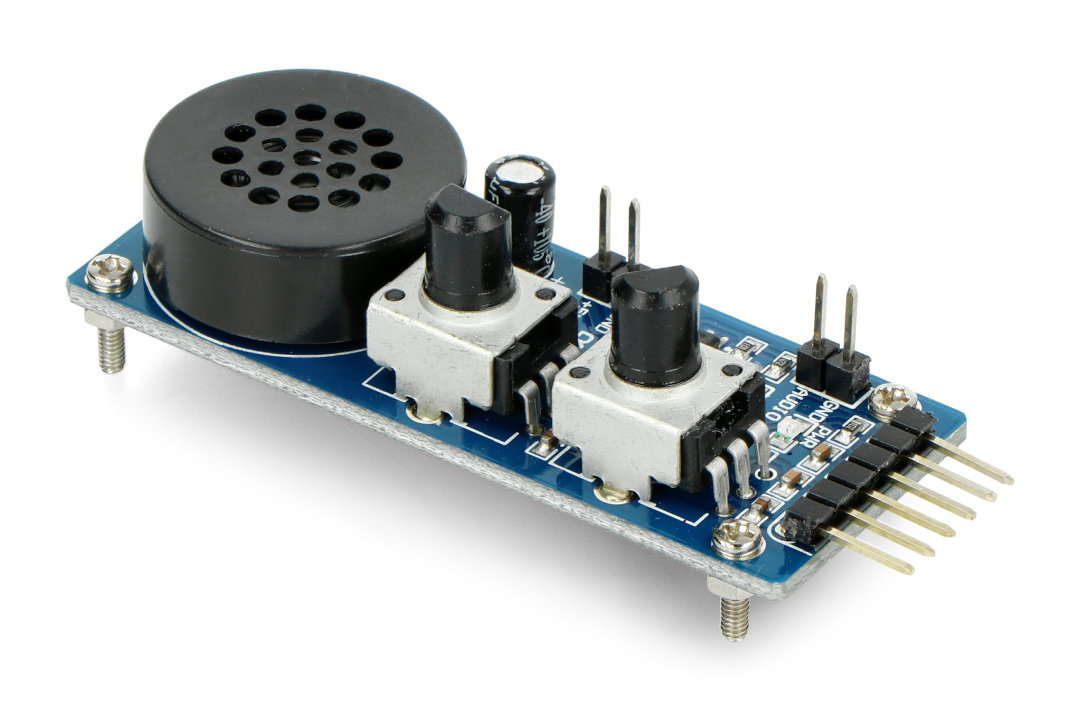

Produktbeschreibung: Modul mit einem Lautsprecher zum Testen von A/D- und D/A-Wandlern
Das Modul mit Verstärker LM386M, Lautsprecher und zwei hochpräzisen Potentiometern ermöglicht den Test von Analog-Digital- und Digital-Analog-Wandlern . Das System verfügt über zwei analoge Ausgänge, die über ein Potentiometer gesteuert werden, und einen Eingang, der über einen Verstärker mit dem Lautsprecher verbunden ist.
Die Hauptmerkmale des Moduls mit Lautsprecher
- Eingebauter LM386M-Verstärker ( Dokumentation ), um die Signalstärke von einem externen Digital-Analog-Wandler oder MP3-Player zu erhöhen. Der Verstärkerausgang ist mit dem eingebauten Lautsprecher verbunden.
- Zwei hochpräzise Potentiometer zum Einstellen der Ausgangsspannung im Bereich von 0 V bis 3,3 V von zwei Kanälen, die an einen Analog-Digital-Wandler eines beliebigen Mikrocontrollers, zB Arduino , angeschlossen werden können.
Anschließen des Moduls
Das Modul hat angelötete Goldpin-Anschlüsse - 2,54 mm Raster. Die Beschreibung der Pins befindet sich in der Tabelle.

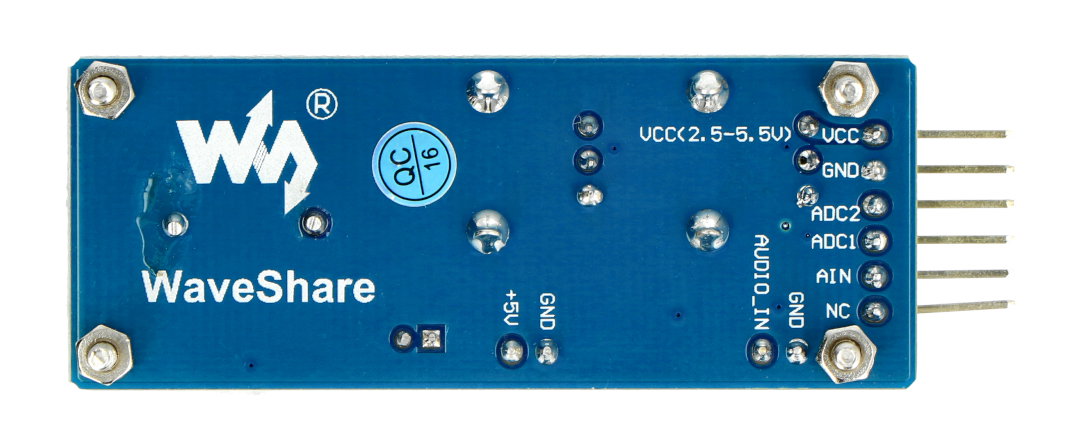

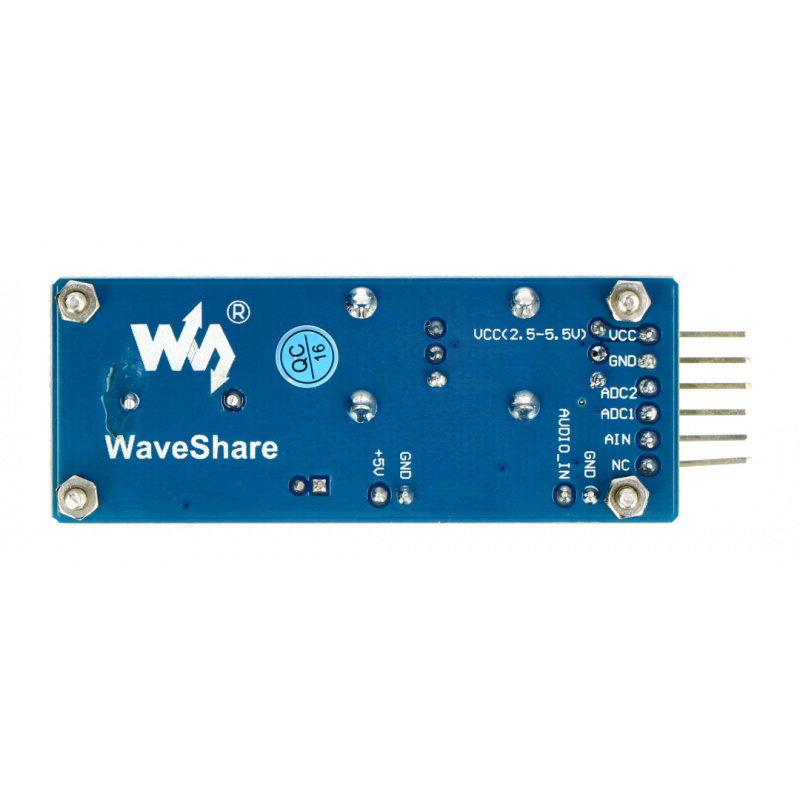

| Stift | Beschreibung |
|---|---|
| 3,3 V | Eingangsspannung von 3,3 V für Leistungsteile mit Potentiometern. |
| Masse | Die Masse des Systems. |
| ADC2 | Die Ausgangsspannung ist mit einem Potentiometer von 0 V bis 3,3 V einstellbar. |
| ADC1 | Die Ausgangsspannung ist mit einem Potentiometer von 0 V bis 3,3 V einstellbar. |
| AIN | Die Eingangsspannung geht zum Verstärker und dann zum Lautsprecher. |
| NC | Es sollte unverbunden bleiben. |
| + 5V | 5V Eingangsspannung zur Stromversorgung des Lautsprechers. |
