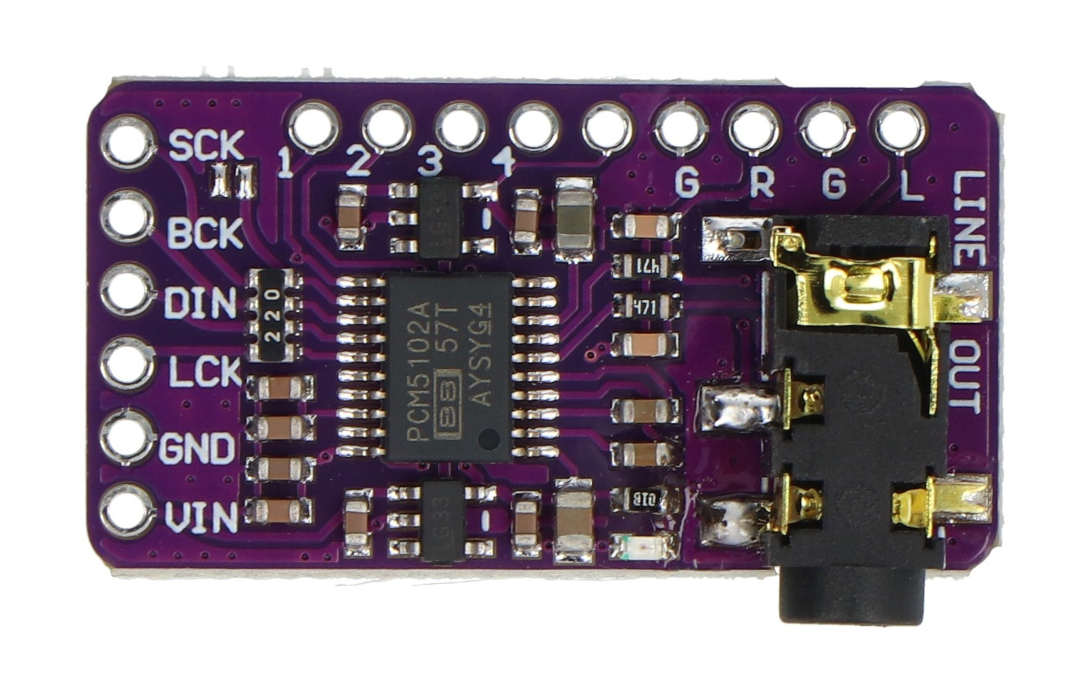

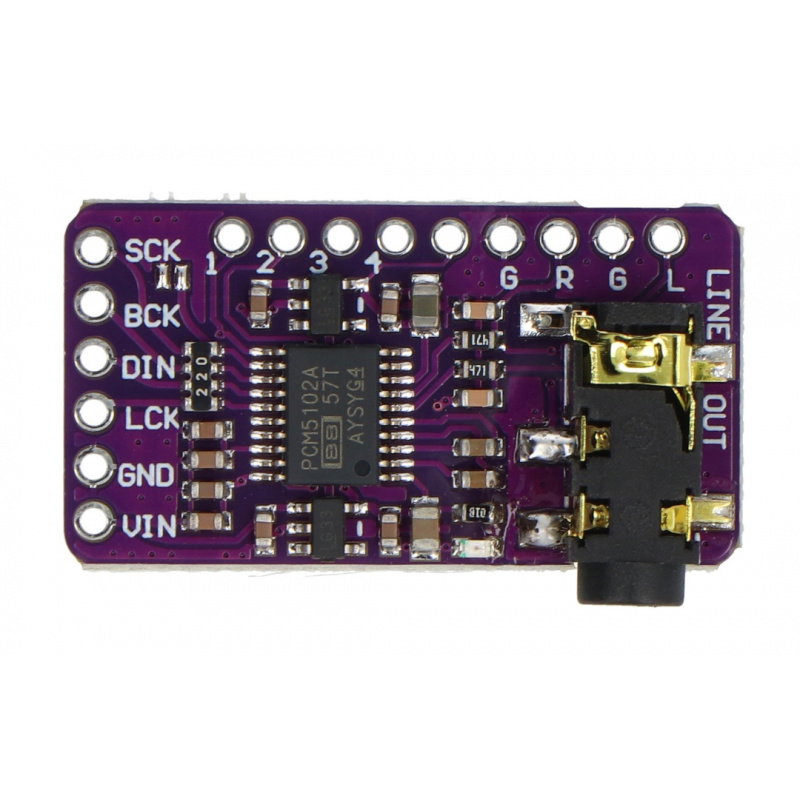

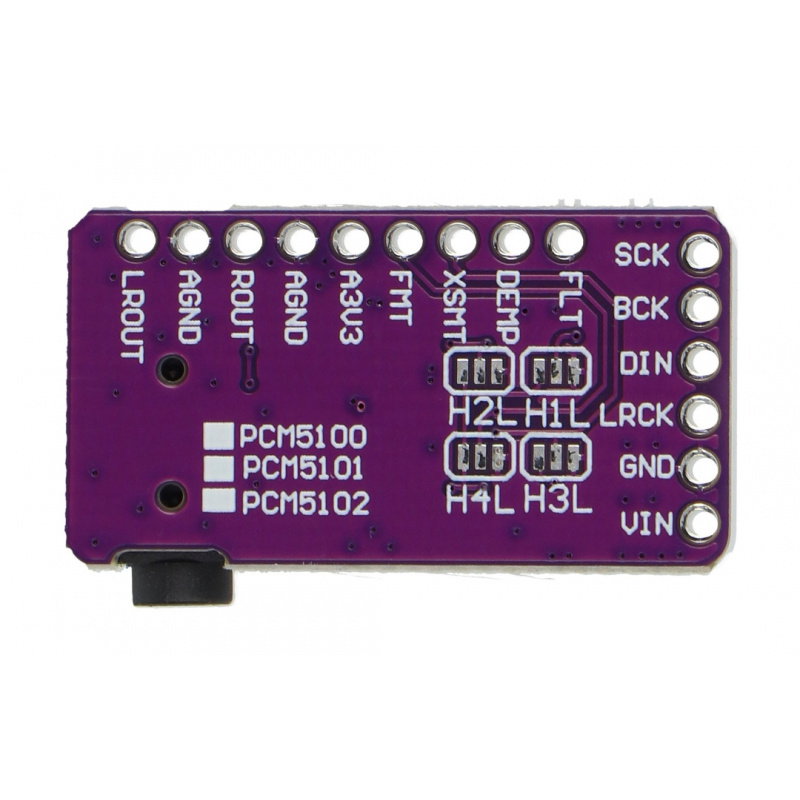

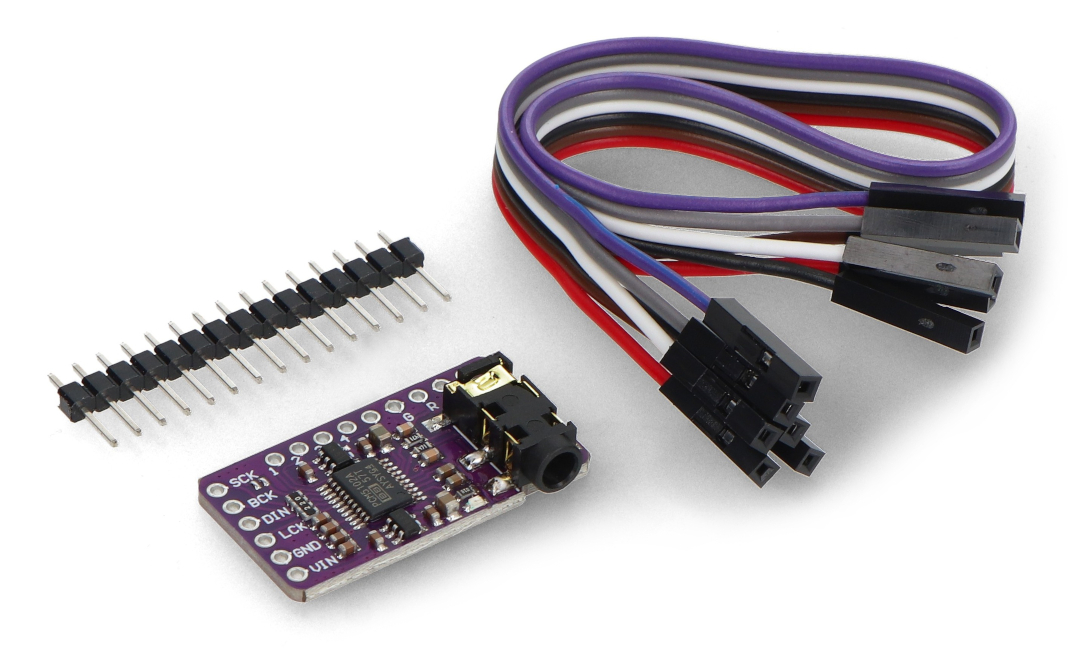

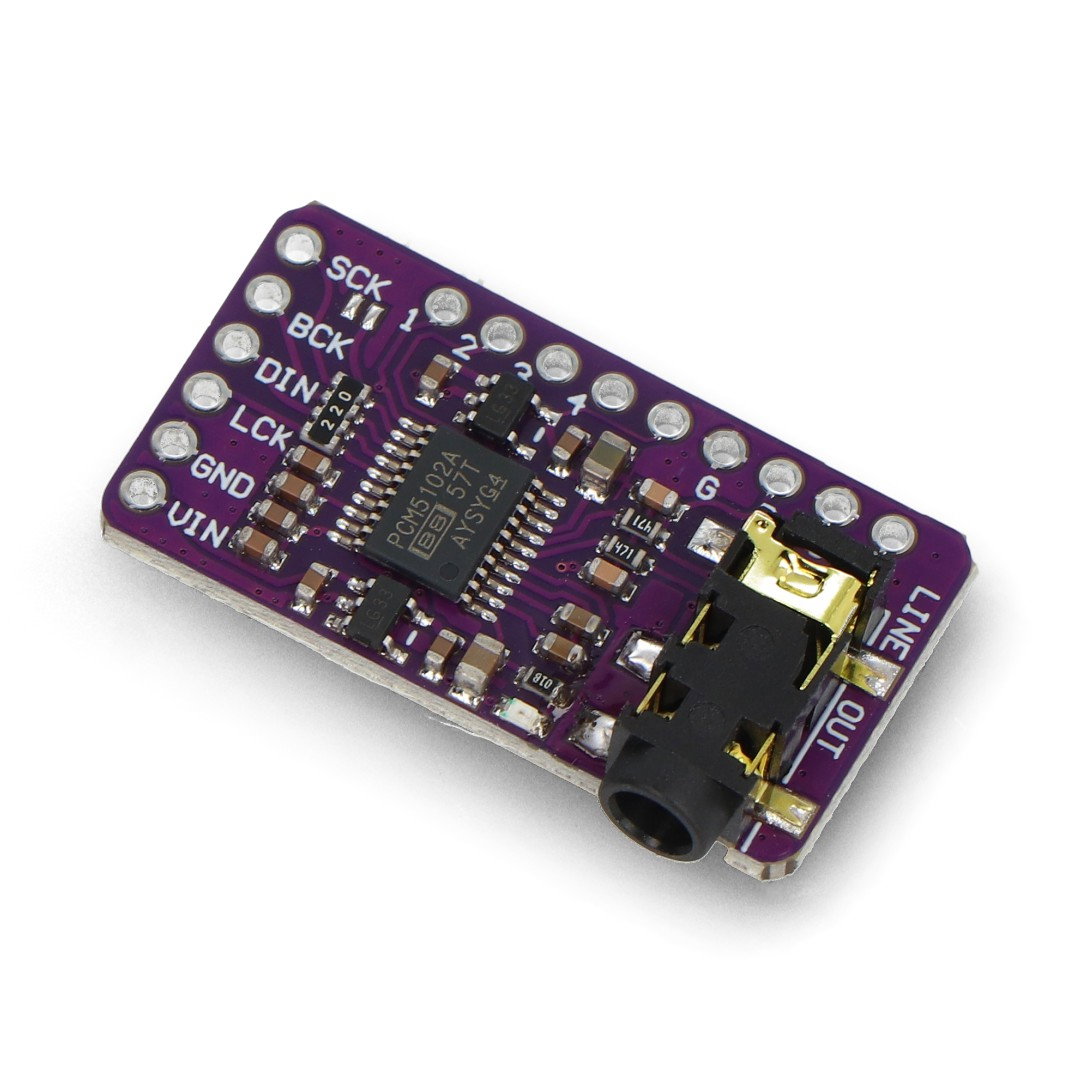

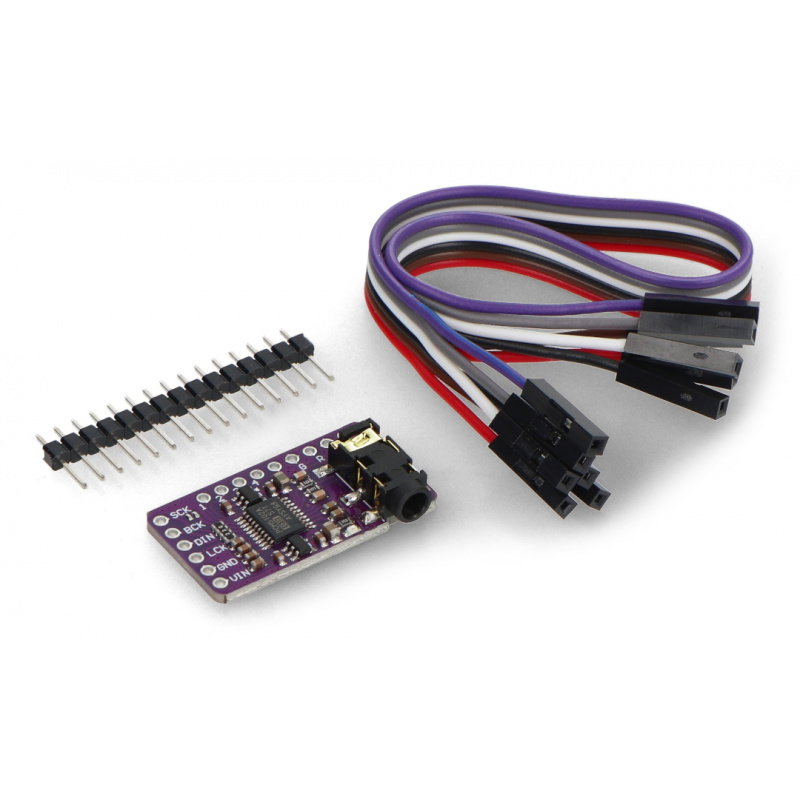

Produktbeschreibung: PCM5102 DAC-Modul – Stereo I2S 5V mit 3,5-mm-Audioausgang
Das Audiomodul PCM5102 erweitert I2S -Systeme um einen hochwertigen analogen Stereoausgang. Dank integrierter PLL ist kein Master-Taktgeber erforderlich ; die Kommunikation erfolgt über die Leitungen BCK, LCK und DIN . Der Wandler liefert einen Ausgangspegel von bis zu 2,1 V RMS und kann Lasten bis hinunter zu 1 kΩ ansteuern. Das Modul verfügt außerdem über XSMT-Stummschaltung, Schutz vor Taktfehlern und schaltet bei Ausfall der BCK- und LRCK-Signale automatisch in den Energiesparmodus .
PCM5102 DAC-Modul - Stereo I2S 5V mit 3,5-mm-Audioausgang.
Das Audiomodul PCM5102 erweitert Projekte mit I2S-Schnittstelle auf komfortable Weise um einen hochwertigen analogen Stereo-Ausgang.Besondere Merkmale
- Stereo-DAC: Wandelt digitale I2S-Audiosignale in analoge linke und rechte Kanalsignale um.
- PCM5102-Chip: entwickelt für Audioanwendungen mit I2S-Bus
- Integrierte PLL: Macht einen externen Systemtakt überflüssig und ermöglicht 3-Draht-I2S-Konnektivität.
- 5V Versorgungsspannung: Ermöglicht den komfortablen Einsatz des Moduls in Elektronikprojekten und eingebetteten Systemen
- Ausgangspegel bis zu 2,1 V RMS: Liefert ein lineares analoges Audiosignal
- Last ab 1 kΩ: ermöglicht die Zusammenarbeit mit nachfolgenden Stufen der Audiospur
- Geringe Störungen außerhalb des Frequenzbandes: Die Schaltungskonstruktion begrenzt elektromagnetische Störungen und unerwünschte Bauteile, die nachfolgende Stufen der Schaltung erreichen.
- XSMT-Funktion: Ermöglicht die externe Steuerung der sanften Stummschaltung
- Automatischer Energiesparmodus: Das System wechselt in den Energiesparmodus, wenn kein BCK/LRCK-Signal anliegt.
- Stereoausgang: verfügbar über 2,54-mm-Klinkenstecker und 3,5-mm-Klinkenbuchse
Technische Spezifikationen
- Anzahl der Kanäle: 2 - Stereo
- Chip: PCM5102
- Versorgungsspannung: 5 V
- Kommunikationsschnittstelle: I2S
- Eingang: 2,54 mm Rastermaß
- Ausgang: 2,54 mm Rastermaß / 3,5 mm Audiobuchse
- Maximaler Ausgangspegel: bis zu 2,1 V RMS
- Minimale unterstützte Last: 1 kΩ
- Stummschaltungssteuerung: XSMT
- Automatische Energiesparfunktion: Ja
- Eingebaute PLL: ja
- Abmessungen: 32 x 17 mm
Der Wandler bietet einen Ausgangspegel von bis zu 2,1 V RMS und kann mit einer Last ab 1 kΩ betrieben werden.
