Produktbeschreibung: NeoPixel Stick - LED-Streifen 8 x RGBW 5050 - warmweiß - Adafruit 2867
Das NeoPixel Stick-Modul ist mit 8 RGB-LEDs mit SK6812/WS2812B -Chip ausgestattet. Dank der in die Dioden eingebauten Schaltungen kann jede einzeln adressiert werden - sie kann unabhängig von den anderen leuchten. Mit dem NeoPixel Stick-Modul können Sie verschiedene Arten von visuellen Projekten erstellen, Ihre eigenen Arrangements und Heimbeleuchtung treffen. Nur ein Pin des Mikrocontrollers reicht aus, um das Board zu betreiben. Die LEDs sind in gleichen Abständen voneinander angeordnet, und die Anordnung der Anschlüsse auf beiden Seiten des Moduls ermöglicht eine Reihenschaltung.

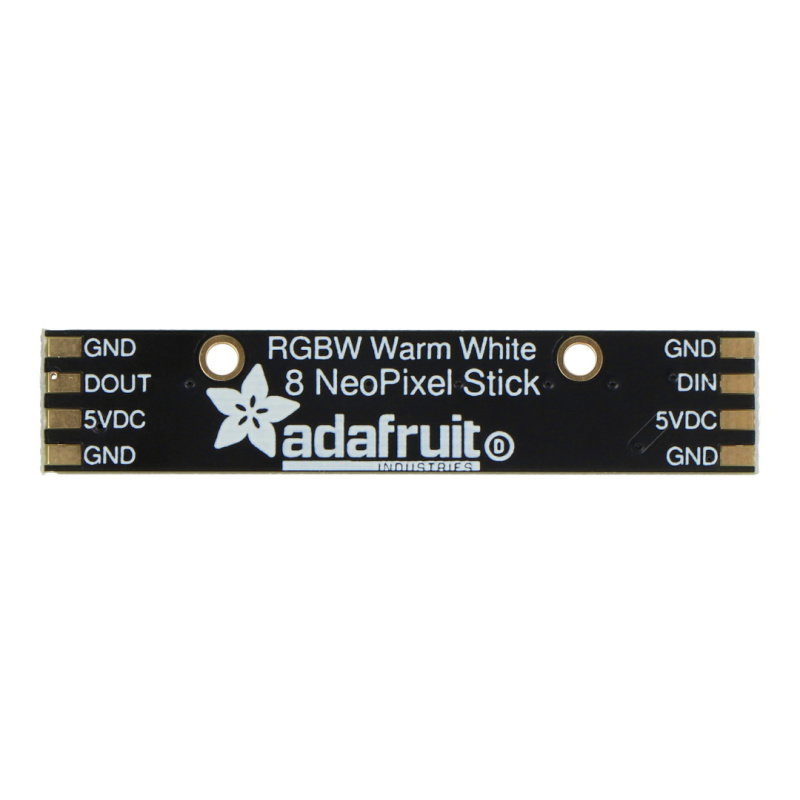

NeoPixel Stick - LED-Streifen 8 x RGBW 5050 - warmweiß - Adafruit 2867.

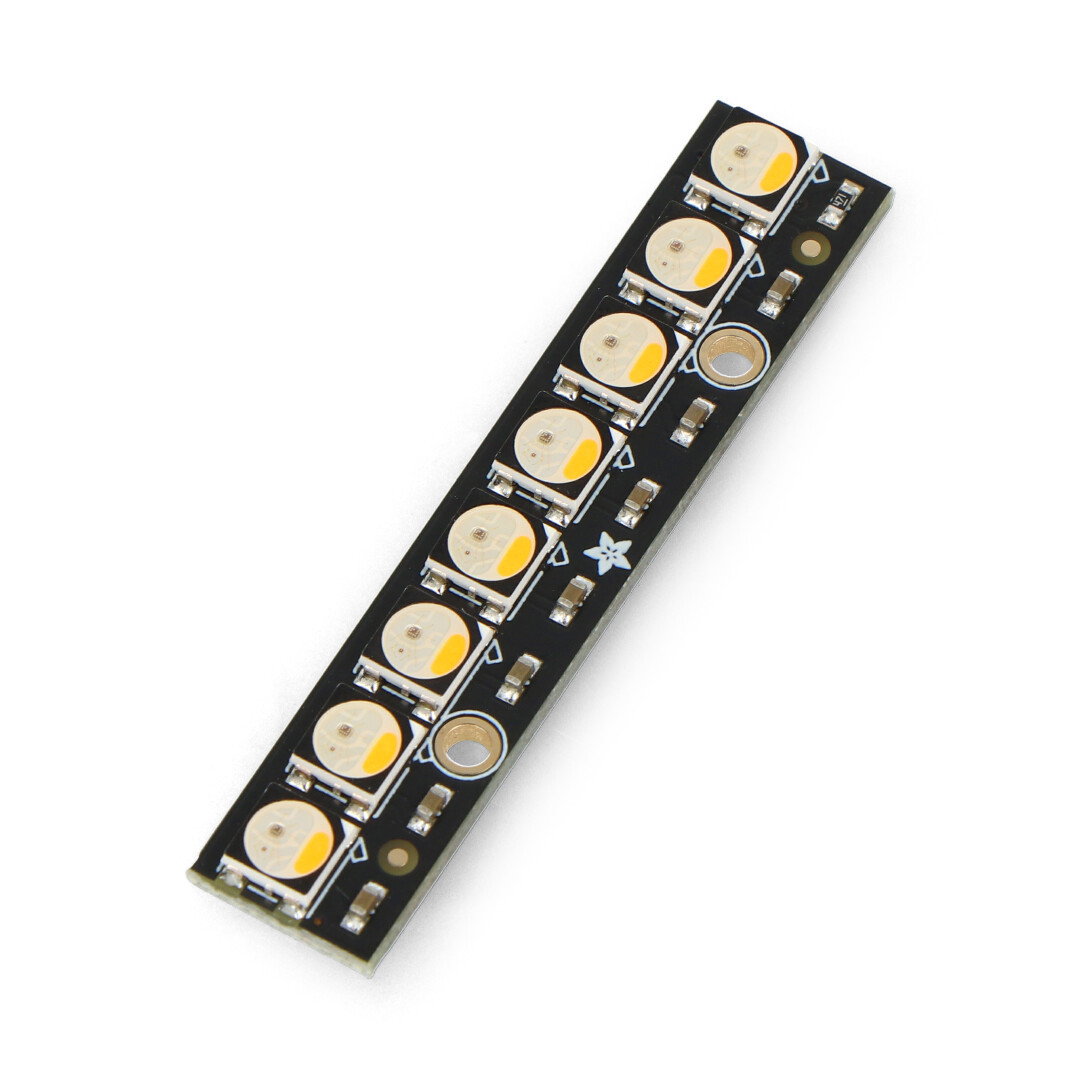

Ausgestattet mit zwei Befestigungslöchern, die die Umsetzung verschiedener Arten von Projekten erleichtern.
Spezifikation des NeoPixel Stick-Moduls
- Anzahl der LEDs auf dem Streifen: 8 Stück
- LED-Typ: RGBW 5050
- Weißtemperatur: 6000 K
- Weißer Farbton: warm
- LED-Chip: SK6812 / WS2812B
- LED-Typ: einzeln adressiert
- Zwei Befestigungslöcher
- Verbinder auf zwei Seiten zum Verbinden der Leisten
- Versorgungsspannung: 4 V bis 7 V DC
- Stromaufnahme: ca. 18 mA pro LED
- Fliesengrößen: 10,2 x 51,1 x 3,2 mm
- Gewicht: 2,6 g
Beschreibung der Pinbelegung
Die Leitungen des Streifens wurden auf beiden Seiten platziert, damit der Benutzer bis zu einem Dutzend solcher Kacheln anschließen kann. Die Stifte haben die Form von Lötpads, an denen der Draht angelötet und mit dem Hauptmodul - zB Arduino - verbunden werden sollte.
- GND - Modulmasse
- 5VDC - Versorgungsspannung 5V
- DIN (Data IN) - digitales Steuersignal vom Mikrocontroller
- DOUT (Data OUT) - Ausgang zum Anschluss des nächsten Moduls

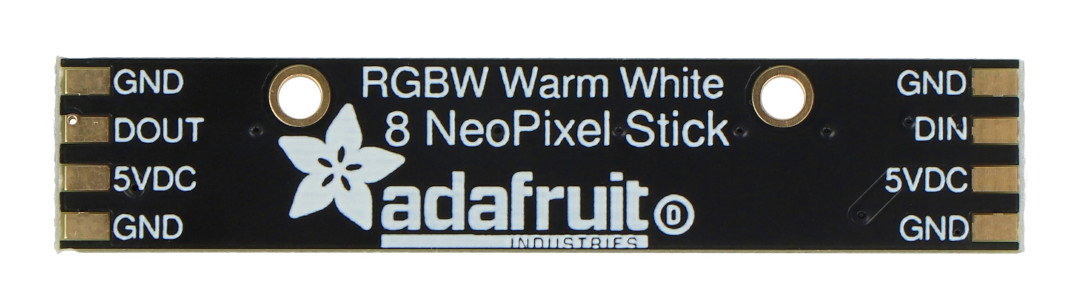

Die Anschlüsse des NoePixel Sticks werden auf beiden Seiten der Platine platziert.
