Arduino Pro Mini 328 - 3,3 V / 8 MHz - SparkFun DEV-11114

Index: SPF-01596 EAN: 5904422348779

Das Modul basiert auf dem Arduino® Uno, zeichnet sich durch geringe Größe und niedrige Bauhöhe aus. Es verfügt über einen Atmega328-Mikrocontroller, ausgestattet mit 32 KB Flash-Speicher, 2 KB RAM, 14 digitalen Ein- / Ausgängen, von denen 6 als PWM-Kanäle verwendet werden können, 8 analogen Eingängen und gängigen Kommunikationsschnittstellen.

Arduino Pro Mini 328 - 3,3 V / 8 MHz - SparkFun DEV-11114
14,00 €
11,76 € zzgl. MwSt.
Lieferung 8 pcs geplant für 2024-05-07
Warten auf Lieferung
PayPal Bezahlung
Hersteller: SparkFun

Produktbeschreibung: Arduino Pro Mini 328 - 3,3 V / 8 MHz

Der Arduino Pro Mini basiert auf dem beliebten Uno-Modul. Das Board enthält einen ATmega328-Mikrocontroller , ausgestattet mit 14 digitalen Ein-/Ausgängen, von denen 6 als PWM-Ausgänge (z. B. zur Motorsteuerung) und 8 analogen Eingängen verwendet werden können. Das System wird mit einem 8-MHz-Taktsignal getaktet, arbeitet mit einer Spannung von 3,3 V, verfügt über 32 KB Flash-Speicher und 2 KB SRAM-Speicher. Im Gegensatz zum Arduino Pro hat die Arduino Pro Mini-Version keine Anschlüsse, sodass sie klein bleibt. Der Anwender entscheidet, welche Pins er benötigt.

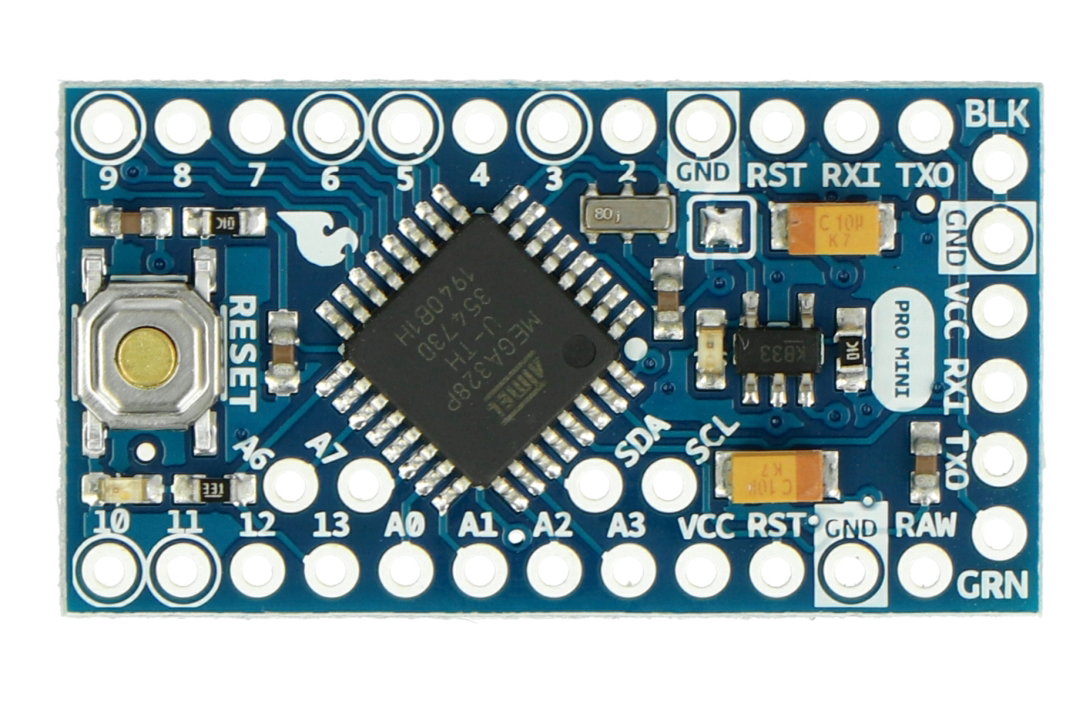

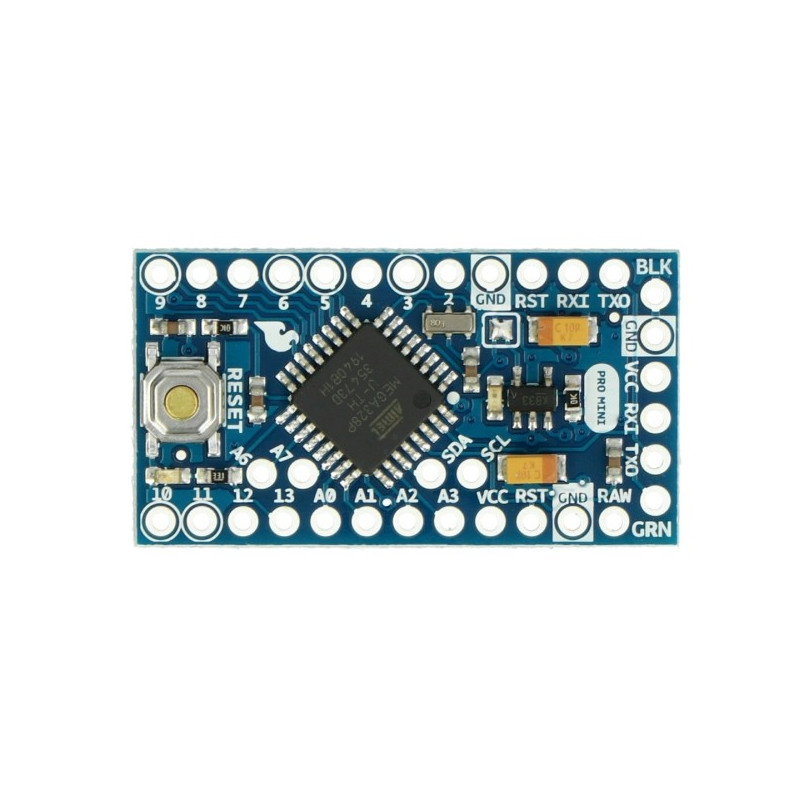

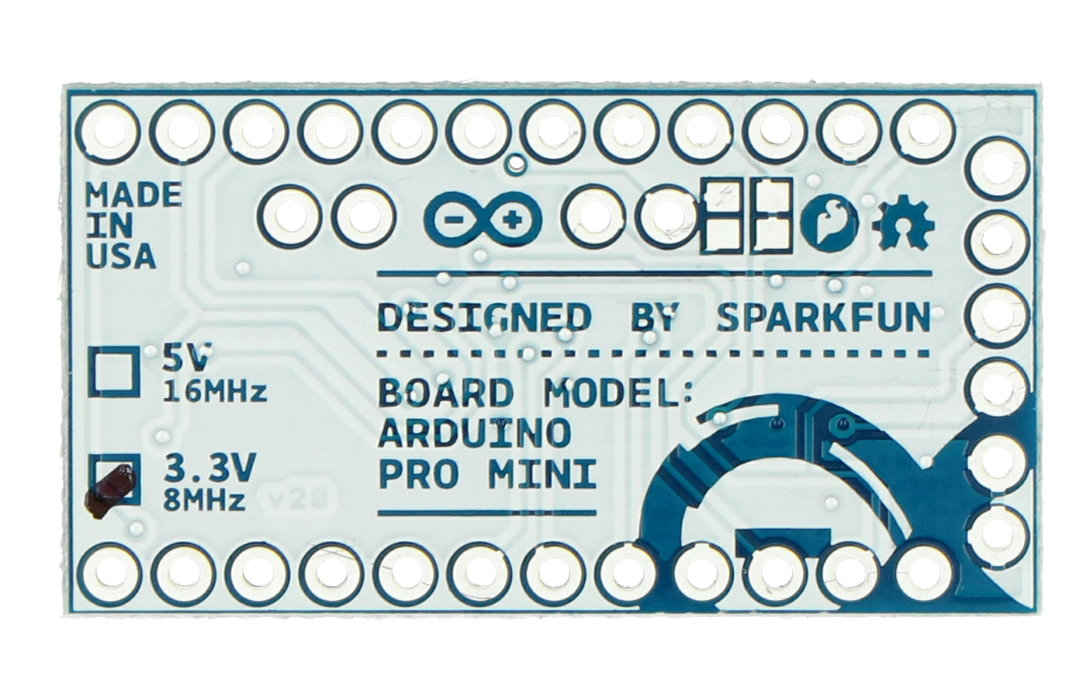

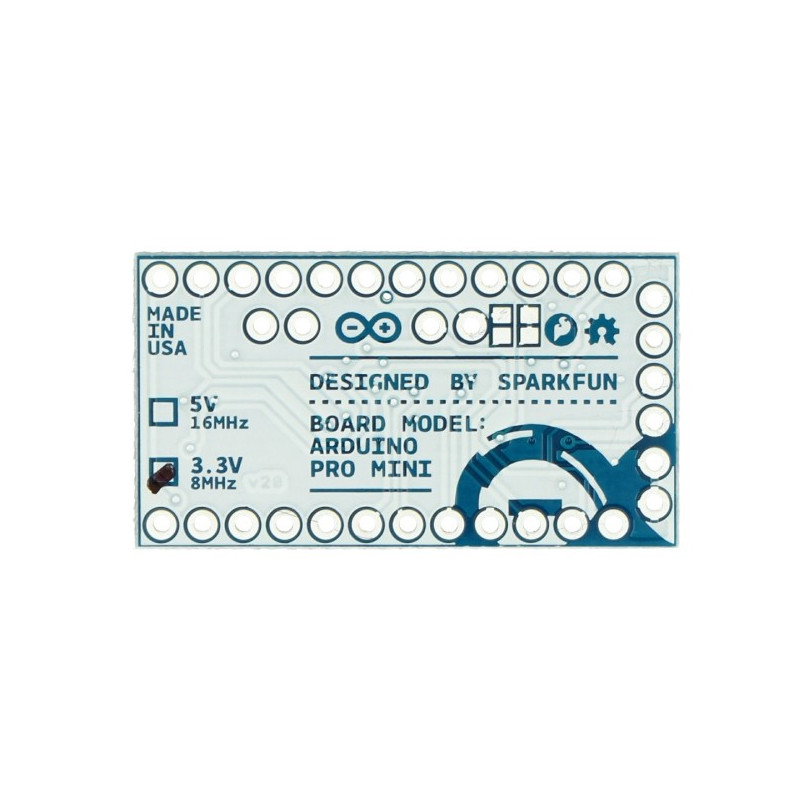

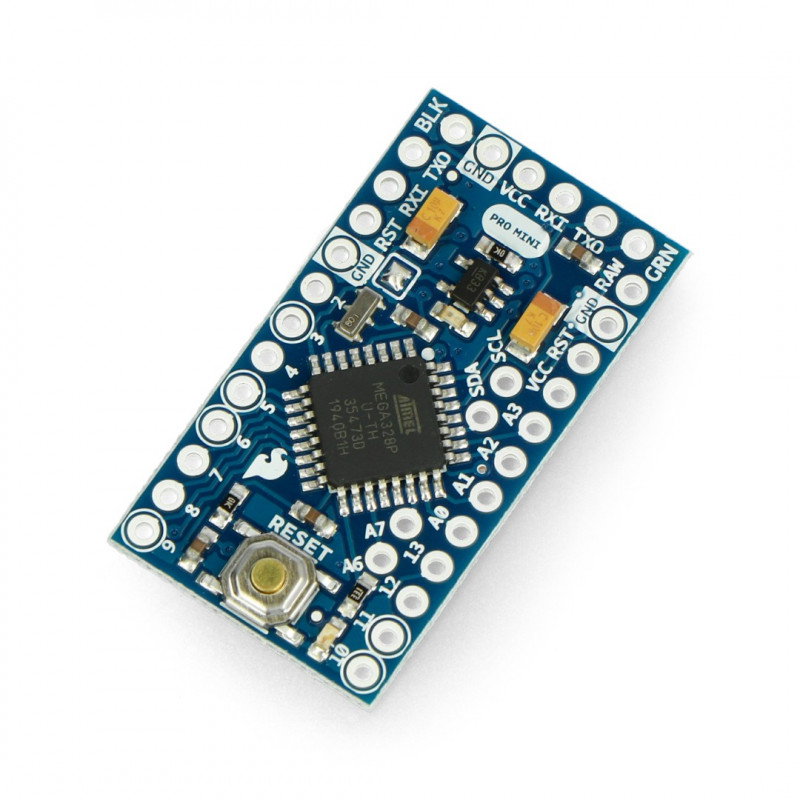

Arduino Pro Mini 328 Arduino Pro Mini 328.

Diese Version arbeitet mit einer Spannung von 3,3 V bei einer Frequenz von 8 MHz. In unserem Angebot finden Sie auch das Pro Mini 5 V / 16 MHz Modul . Zum Programmieren des Boards wird ein USB-UART-Konverter benötigt.

Das Modul wurde auf einem 0,8 mm dicken Laminat hergestellt.

Technische Daten: Arduino Pro Mini 328 - 3,3 V / 8 MHz

  • Versorgungsspannung: 3,35 V bis 12 V
  • Mikrocontroller: ATmega328
    • Maximale Taktfrequenz: 8 MHz
    • SRAM-Speicher: 2 kB
    • Flash-Speicher: 32 KB (5 KB sind für Bootloader reserviert)
    • EEPROM-Speicher: 1 kB
  • I/O-Pins: 14
  • PWM-Kanäle: 6
  • Anzahl der analogen Eingänge: 8
  • Serielle Schnittstellen: UART, SPI, I2C
  • Externe Interrupts
  • Schutz gegen zu hohen Stromfluss
  • Das Modul ist auf einem 0,8 mm dicken Laminat aufgebaut
  • Gewicht weniger als 2 g
  • Abmessungen: 33 x 18 mm

Leistung

Wenn die Versorgungsspannung höher als 3,3 V ist, sollte sie an den RAW-Pin angeschlossen werden, der mit dem Stabilisator verbunden ist. VCC ist direkt mit den Pins des Mikrocontrollers verbunden, das Anschließen einer Spannung von mehr als 3,3 V kann das System dauerhaft beschädigen.

Programmierung

Das Erstellen und Hochladen von Software ist dank der vom Hersteller bereitgestellten kostenlosen Umgebung möglich. Dieses Board hat keinen Chip, der die USB-Schnittstelle steuert. Daher wird zur Programmierung ein UART - USB Adapter benötigt.

Arduino Pro Mini 328 - 3,3 V / 8 MHz - SparkFun DEV-11114

Das kompakte Arduino Pro Mini 328-Modul verwendet 3,3 V für den ordnungsgemäßen Betrieb. Das Fehlen von gelöteten Anschlüssen ermöglicht dem Benutzer unter anderem eine freie Verbindung Kabel mit unterschiedlicher Ausrichtung.

Das Board ist ua vorgesehen sowohl für Einsteiger in die Elektronik, als auch für Leute, die gerade anfangen, Elektronik zu lernen. Der Arduino Pro Mini unterstützt Auto-Reset und bietet auch die Möglichkeit, sich direkt mit dem beliebten FTDI Basic Breakout Board zu verbinden.

Was zeichnet das Arduino Pro Mini 328 - 3,3V / 8MHz Modul von SparkFun DEV-11114 sonst noch aus?

Diese Platine hat einen eingebauten präzise arbeitenden Spannungsregler. Dank dessen kann das Gerät sicher mit einer Spannung von bis zu 12 VDC betrieben werden.

Im Botland Store, zusätzlich zum Arduino Pro Mini, Sie finden auch andere Mikrocontroller. Darüber hinaus bieten wir umfangreiches Zubehör an, das die Einsatzmöglichkeiten des Basisgerätes erweitert.

Stromspannung aus 3,35 V
Stromspannung Nieder 12,0 V
Ausgangsspannung ab 3,3 V.
Die Spannung des Ausgangs an 3,3 V.
Nominale Ausgangsspannung 3,3 V.
UC - Mikrocontroller ATMega328
UC - Kern 8-Bit-AVR
UC - EEPROM-Speicher 1 KB
UC - Flash-Speicher 32 KB
UC - RAM-Speicher 2 KB
UC - Anzahl der Kerne 1. Single-Core
UC - Digitale Stifte 14
UC - analoger Eingang 8
UC - Timing 8MHz
UC - AC-Konverter 10-bit
UC - PWM-Kanäle 6
UC - I2C-Schnittstelle Ja
UC - UART-Schnittstelle Ja
UC - SPI-Schnittstelle Ja
PAKETBREITE 5 cm
PAKETHÖHE 9 cm
PAKETTIEFE 0.2 cm
PAKETGEWICHT 0.002 kg
