Produktbeschreibung: NanoBeacon Board - IN100 - mit Anschlüssen - SparkFun WRL-21327

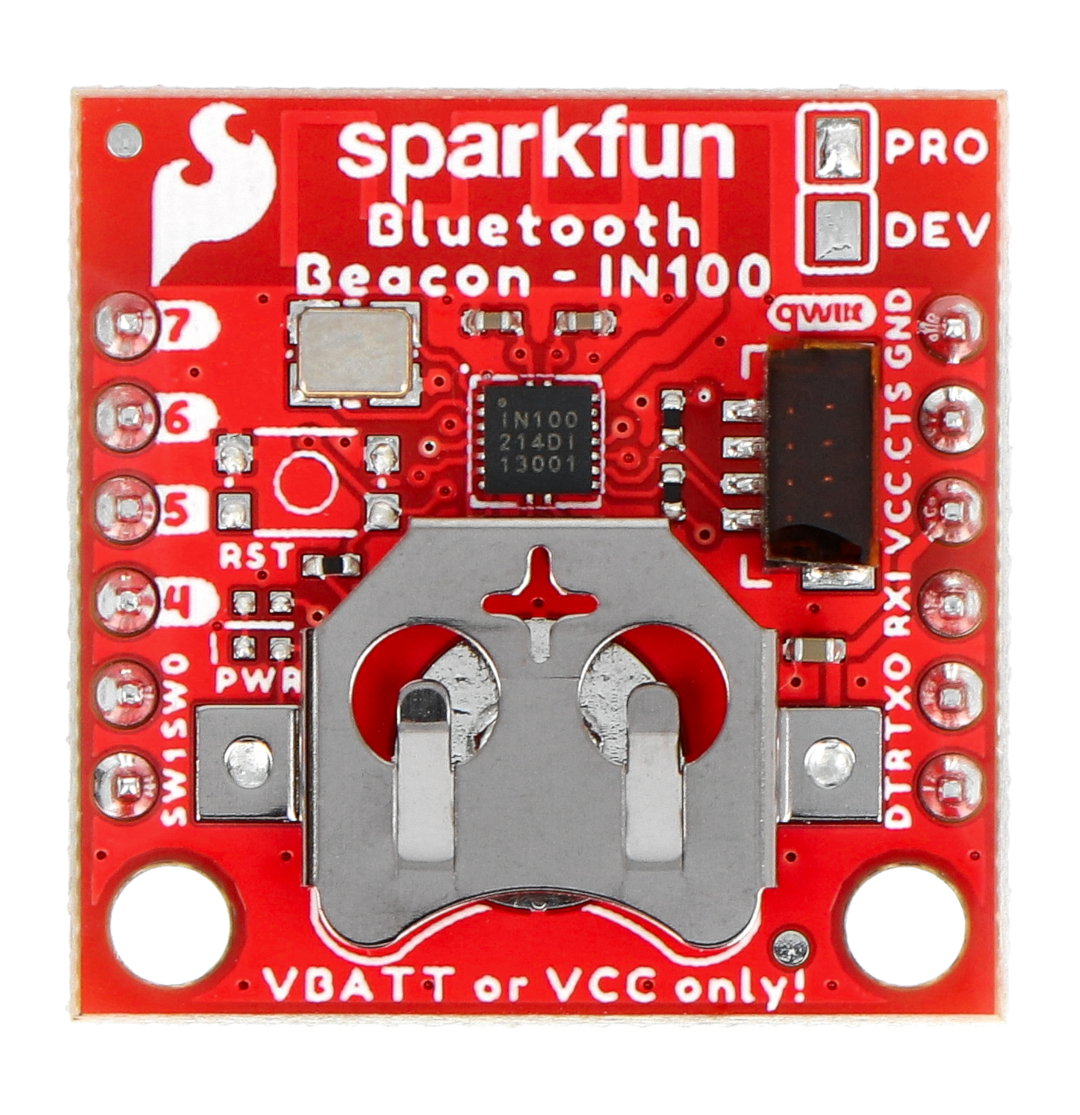

Das NanoBeacon Board mit IN100 Chip erweitert die Funktionalität Ihrer Designs um ein drahtloses 2,4 GHz Low-Power-Bluetooth-Signal. Es ermöglicht die drahtlose Sensorüberwachung und kann auch bei der Erstellung eines kundenspezifischen Beacons zur Echtzeit-Standortüberwachung verwendet werden. Das NanoBeacon Board kann mit einer CR1225 3 V Batterie (nicht im Lieferumfang enthalten) betrieben werden, die entsprechende Buchse befindet sich auf der Rückseite des Boards. Auf der Vorderseite des Moduls hat der Hersteller auch einen Platz für eine Notiz vorgesehen, was bei Projekten mit einer großen Anzahl von Sensoren nützlich sein kann.
Das NanoBeacon Board ist für Anwendungen konzipiert, die einen schnellen Einsatz mit minimalem Montage- und Änderungsaufwand erfordern.

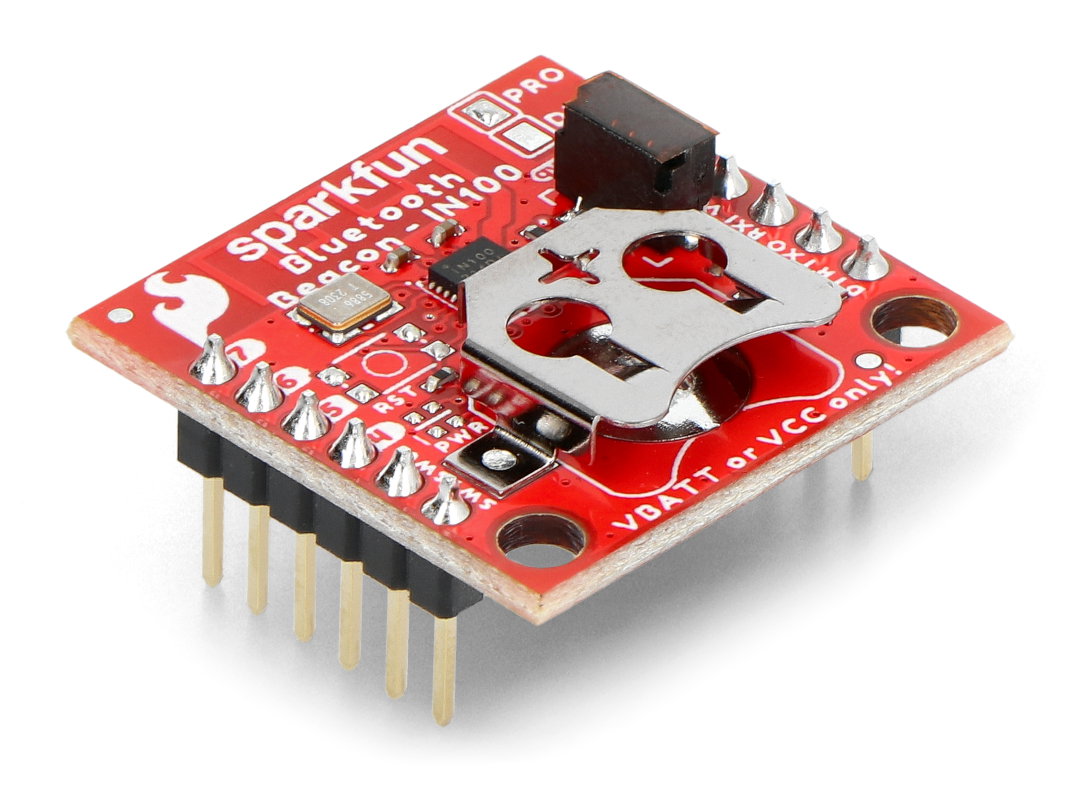

Das NanoBeacon Board hat einen Sockel für eine CR1225 3 V Batterie und vorgelötete Anschlüsse.
NanoBeacon Board - IN100 - mit Steckern - SparkFun WRL-21327.
Besondere Merkmale des NanoBeacon
- Programmierfreies Design - Der NanoBeacon enthält ein neues, direkt im Board implementiertes Protokoll, das eine Programmierung überflüssig macht. Konfigurieren Sie einfach das Modul und verwenden Sie es mit der mitgelieferten PC-Anwendung, die eine vollständige Anpassung der Anwendung ermöglicht.
- Universelle Schnittstellen - Der NanoBeacon unterstützt eine breite Palette von Schnittstellen, darunter I2C, UART, ADC, 1-wire und GPIO, was den Anschluss der gängigsten Sensoren ermöglicht.
- IoT-Anwendungen - Der NanoBeacon eignet sich ideal für eine Vielzahl von IoT-Anwendungen, darunter Asset Management, aktive RFID, intelligente Sensoren und sogar intelligente Gesundheitsanwendungen.
- Bluetooth 5.3 kompatibel - Der NanoBeacon unterstützt das 2,4 GHz RF Frequenzband und das MedRadio Band (2,36 GHz).
- Die NanoBeacon-Board-Version hat vorgelötete Anschlüsse.
Hinweis: Wenn Sie das IN100 mit dem InPlay NanoBeacon Config Tool programmieren, lädt die Option "Brennen/Programmieren" die Einstellungen und sperrt das Modul. Vergewissern Sie sich, dass alles so konfiguriert ist und funktioniert, wie Sie es erwarten, bevor Sie diese Option wählen, da Sie diesen Schritt nicht rückgängig machen können und das IN100-Modul beschädigt werden könnte.
Technische Daten des NanoBeacon
- Eingebetteter Chip: IN100
- Drahtlose Kommunikation: Bluetooth 2,4 GHz
- Beacon-Modi: Proprietär, BT, Google Eddystone, Apple iBeacon
- Versorgungsspannungsbereich: 1,1 V bis 3,6 V
- Batterie: 3 V CR1225 (eingebauter Halter an Bord)
- Stromverbrauch: < 650 nA im Ruhezustand
- Power-LED
- 1x Qwiic vertikaler Anschluss
- Notizblock
- Abmessungen der Kachel: 25,4 x 25,4 mm

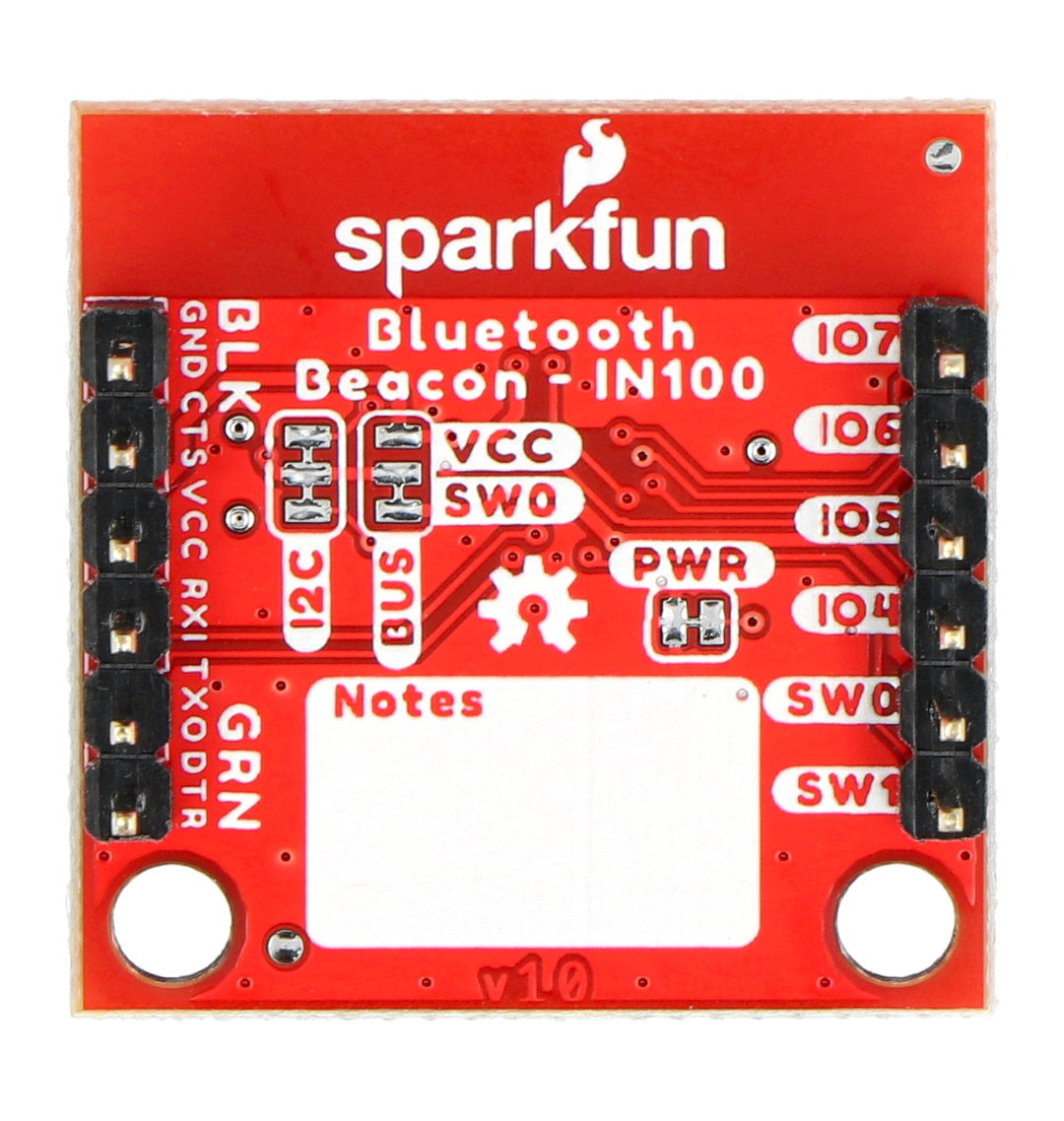

Der Hersteller hat außerdem Hinweise auf der Platine angebracht, die wichtige Informationen enthalten.
