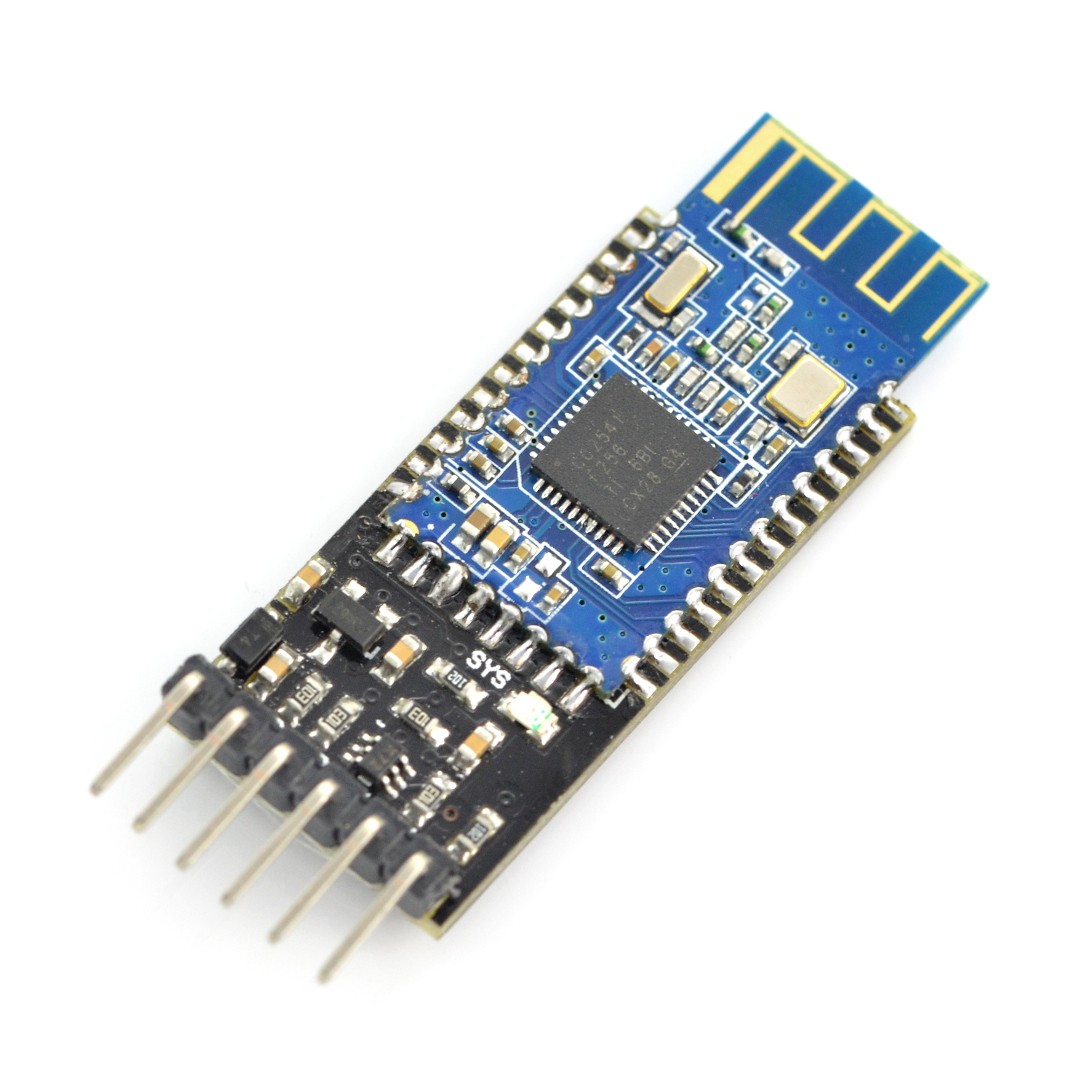

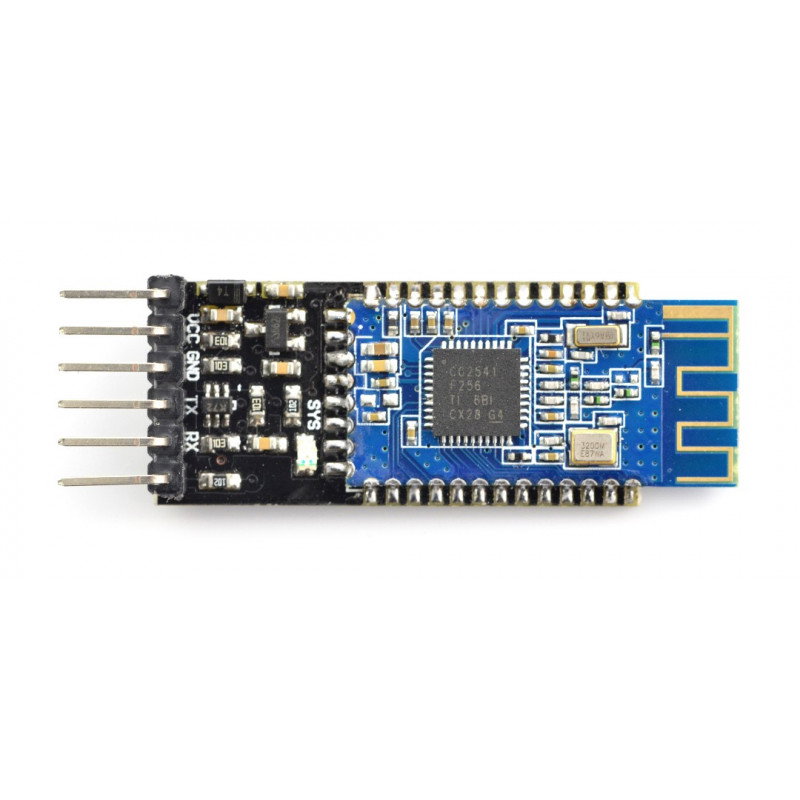

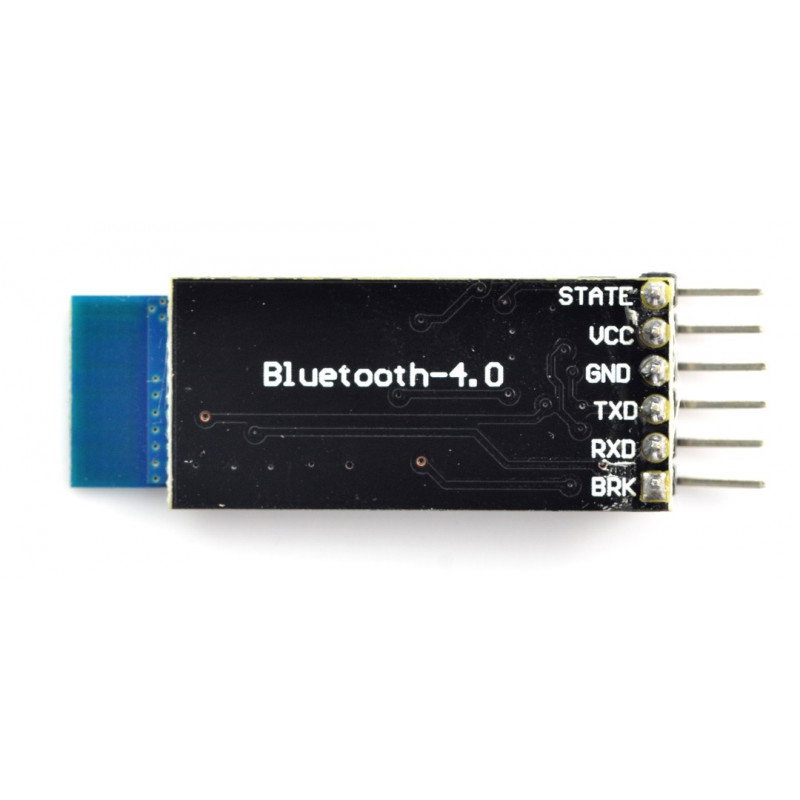

Bluetooth 4.0 BLE Modul - HM-10 - 3,3V/5V
Bluetooth v4.0-Modul. Arbeitet mit einer Spannung von 3,3 V bis 5 V, kommuniziert über die serielle UART-Schnittstelle (Pins RX, TX), unterstützt AT-Befehle. Die maximale Leistung des Senders beträgt +6 dBm, die Empfängerempfindlichkeit beträgt -23 dBm. Es verfügt über einen eingebauten Spannungswandler, dank dem es im 3,3-V- und 5-V-Standard arbeiten kann.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Bluetooth 4.0 BLE-Modul - HM-10 - 3,3 V / 5 V
Ein einfaches Kommunikationssystem basierend auf dem HM-10 v4.0 BLE Bluetooth-Modul. Es kommuniziert über die serielle UART-Schnittstelle mit AT-Befehlen. Es verfügt über einen eingebauten Spannungswandler, dank dem es im 3,3-V- und 5-V-Standard arbeiten kann.
Das Modul hat einen eingebauten 3,3/5V Konverter, sodass die eingebauten Goldpins mit einer Spannung von 5V kommunizieren können. |

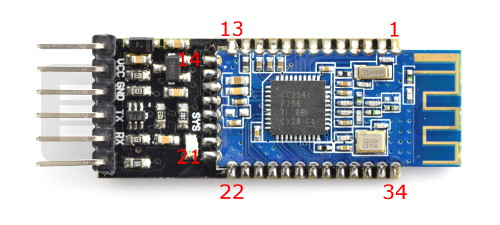

Anschließen des Moduls
Um das Modul zu starten, legen Sie die Versorgungsspannung an den mit VCC gekennzeichneten Pin an. Das Modul wird vom Computer als unbekanntes System oder HMSoft erkannt, um beide Geräte zu koppeln, geben Sie das Passwort ein: 000000 . Im System erscheint ein virtueller COM-Port, über den Daten mit jedem Terminal gesendet werden können. Die Platine verfügt über serielle UART-Schnittstellenstifte - RX- und TX-Pins, die beispielsweise mit Arduino oder mit einem Computer über einen UART-Konverter verbunden werden können. Die Kommunikation kann getestet werden, indem das Modul mit dem Computer gekoppelt und die Platine über den FTDI-Konverter verbunden wird. Wählen Sie in zwei Terminalfenstern die entsprechenden Kommunikationsports aus und geben Sie die Baudrate von 9600 bps an. Wenn die Konfiguration korrekt ist, erscheint der von einem Terminal gesendete Text auf dem anderen.
Die Konfiguration des Moduls erfolgt über die gängigen AT-Befehle. Um in diesen Modus zu gelangen, müssen Sie den EN-Ausgang mit 3,3 V verbinden. Beispiele für Befehle sind:
- AT - Verbindungstest, die Antwort ist OK.
- AT + VERS? - Zeigt die Softwareversion an.
Anweisungen sollten ohne das Zeilenabschlusszeichen gesendet werden. Weitere Befehle finden Sie in der Dokumentation .
| Stift | Beschreibung |
|---|---|
| 1 | TX - UART-Ausgang. |
2 | RX - UART-Eingang. |
3 | CTS - UART-Schnittstelle. |
4 | RTS - UART-Schnittstelle. |
5 | NC - Nicht verbunden. |
6 | NC - Nicht verbunden. |
7 | NC - Nicht verbunden. |
8 | NC - Nicht verbunden. |
9 | NC - Nicht verbunden. |
10 | NC - Nicht verbunden. |
11 | RST - Zurücksetzen. |
12 | VCC - Stromversorgung 3,3 V |
13 | GND - Masse |
14 | GND - Masse |
15 | USB_D- USB-Schnittstelle. |
| 16 | NC - Nicht verbunden. |
17 | NC - Nicht verbunden. |
18 | NC - Nicht verbunden. |
19 | NC - Nicht verbunden. |
20 | USB_D + USB-Schnittstelle. |
21 | GND - die Masse des Systems. |
22 | GND - die Masse des Systems. |
23 | PIO2 - Programmierbarer Eingang / Ausgang. |
24 | PIO1 - Programmierbarer Eingang / Ausgang. |
25 | PIO2 - Programmierbarer Eingang / Ausgang. |
26 | PIO3 - Programmierbarer Ein-/Ausgang. |
27 | PIO4 - Programmierbarer Eingang / Ausgang. |
28 | PIO5 - Programmierbarer Eingang / Ausgang. |
29 | PIO6 - Programmierbarer Eingang / Ausgang. |
dreißig | PIO7 - Programmierbarer Eingang / Ausgang. |
31 | PIO8 - Programmierbarer Eingang / Ausgang. |
32 | PIO9 - Programmierbarer Eingang / Ausgang. |
| 33 | PIO10 - Programmierbarer Eingang / Ausgang. |
34 | PIO11 - Programmierbarer Eingang / Ausgang. |
Spezifikation des Bluetooth-Moduls
- Versorgungsspannung: von 3,3 V bis 5 V, verbunden mit dem VCC-Pin
- Stromaufnahme: bis ca. 20 mA
- Sendeleistung: max. + 6 dBm
- Reichweite: bis zu 10 m
- Passwort für die Kopplung: 000000
- Standard: Bluetooth 4.0 BLE
- Kommunikation: UART (RX, TX)
- Klemmenraster: ca. 1,5 mm
- Kleine Abmessungen: 40 x 15 mm
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 8 cm |
| Höhe | 5 cm |
| Tiefe | 0,4 cm |
| Gewicht | 0,004 kg |
