Produktbeschreibung: Flipper Zero Wifi Devboard - WiFi
DasFlipper Zero Wifi Devboard ist ein Modul, das die Fähigkeiten des Flipper Zero Gerätes um WiFi Kommunikation erweitert. Es basiert auf dem beliebten ESP32-S2-Chip mit einem Xtensa LX7-Kern, der mit bis zu 240 MHz getaktet ist, 2 MB RAM und 4 MB Flash. Es ermöglicht das drahtlose Debuggen und Ändern der Flipper Zero Software. Der eingebaute USB-C-Anschluss ermöglicht die Verwendung des Moduls als USB-UART-Konverter. Der Datenaustausch zwischen den Geräten erfolgt über die SWD-Schnittstelle und die restlichen GPIO-Pins wurden auf dem Board herausgebracht, zusammen mit zusätzlichen Reset- und Boot-Tasten für den ESP32-Chip.
Der Hersteller stellt eine ausführliche Bedienungsanleitung zur Verfügung, um Ihnen den Einstieg in das Modul zu erleichtern.

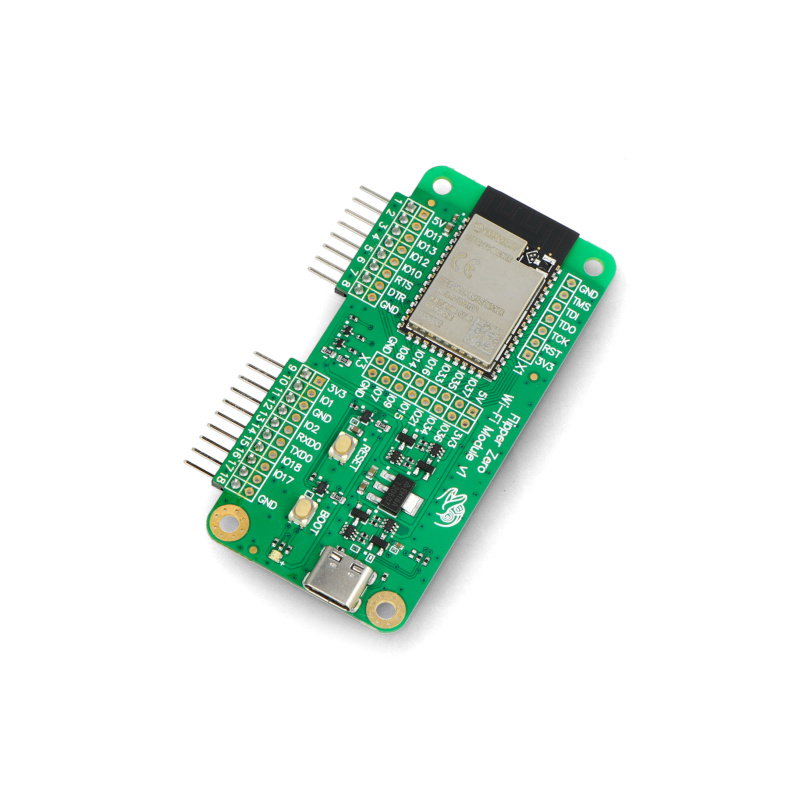

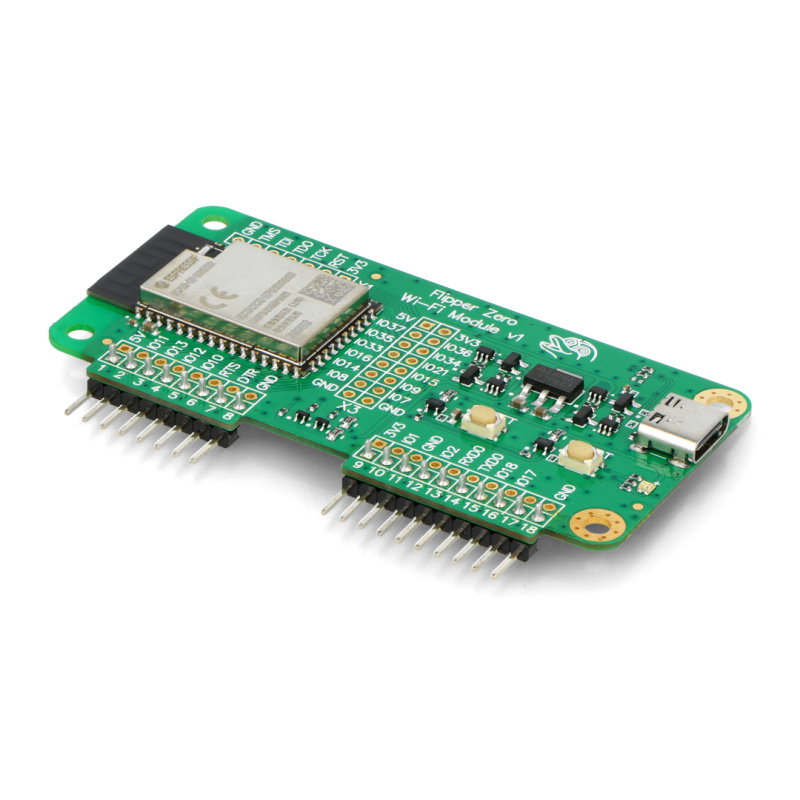

Flipper Zero Wifi Devboard - WiFi

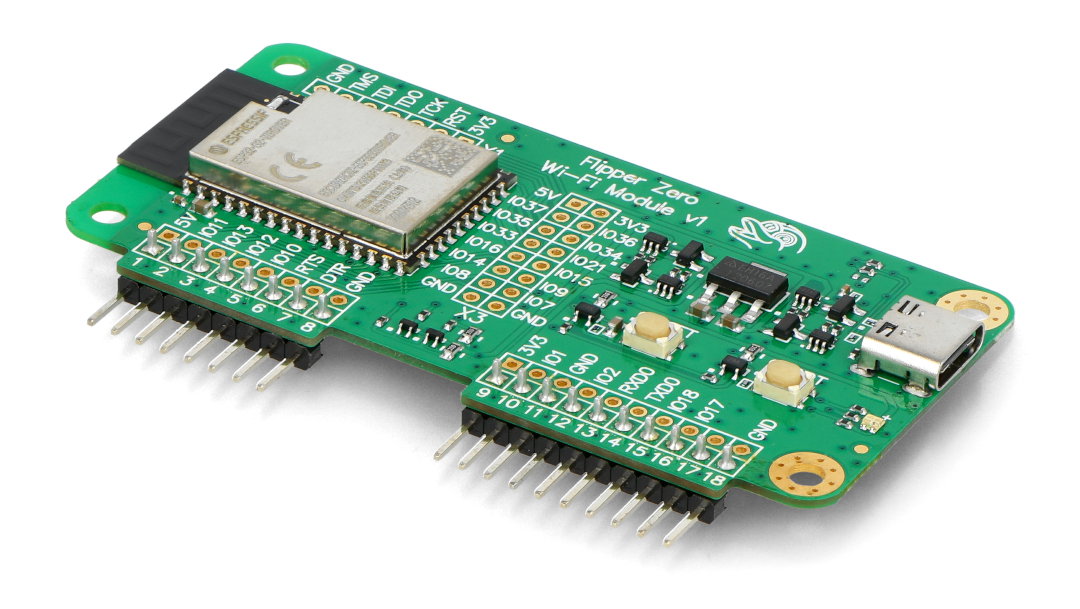

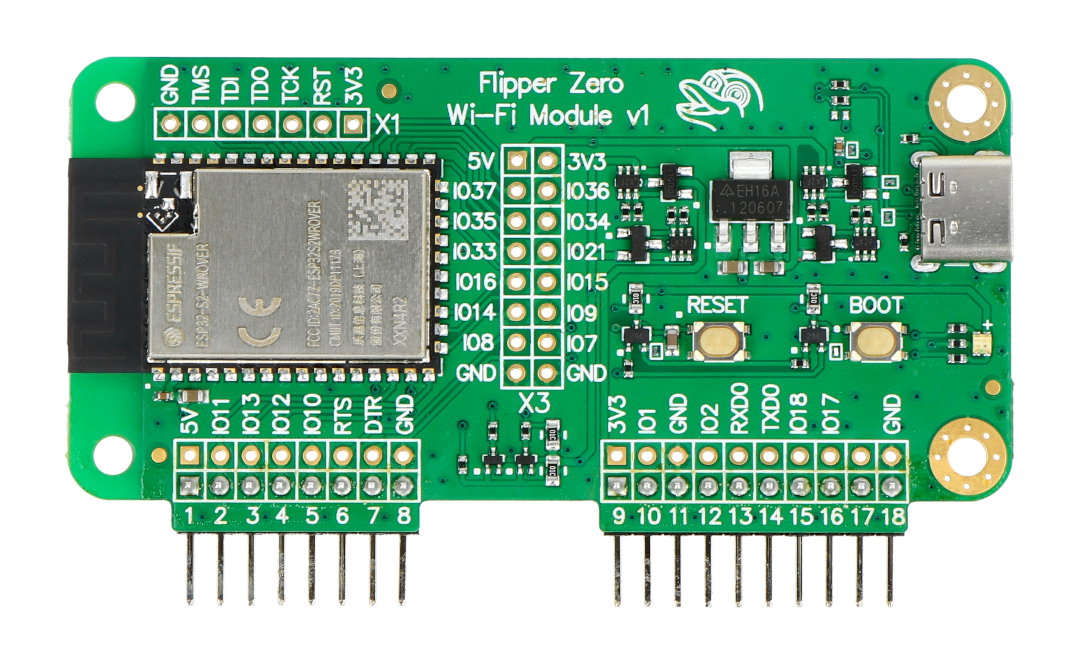

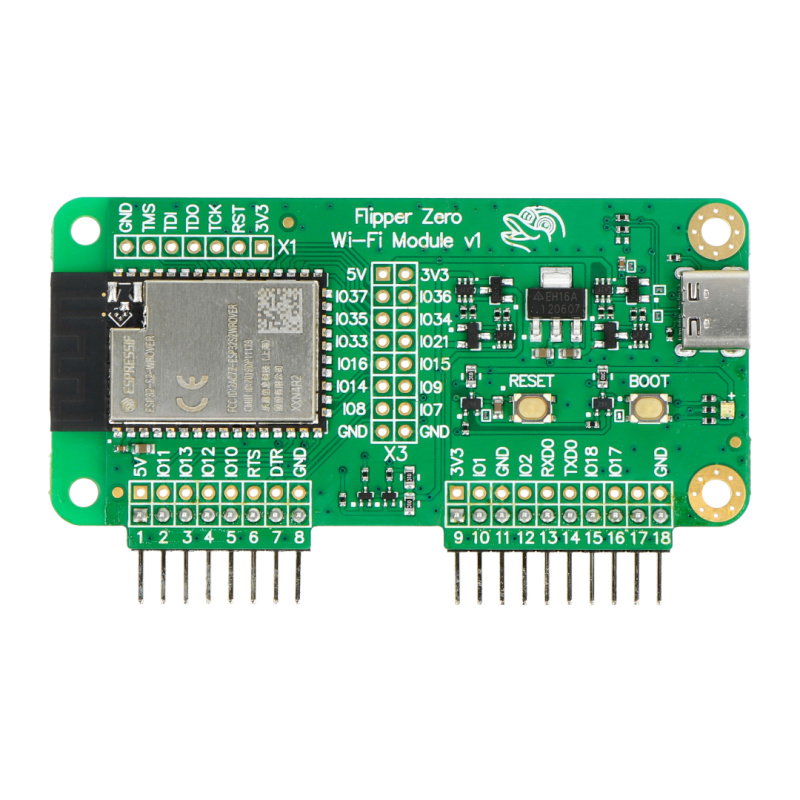

Das Modul basiert auf dem beliebten ESP32-S2 Chip.
Die Möglichkeiten des Flipper Zero Wifi Devboard-Moduls
Das Flipper Zero WiFi Devboard ermöglicht es dem Benutzer, die Software des Geräts über die WiFi-Kommunikation oder den USB-C-Anschluss zu aktualisieren. Außerdem kann das Board zum Debuggen des aktuell ausgeführten Programms verwendet werden. Zu diesem Zweck nutzt das ESP32-Modul die im Flipper Zero vorhandene SWD-Schnittstelle, um die Protokolle zu lesen und den Betrieb des Programms zu manipulieren (Setzen von Haltepunkten, Anzeigen von Speicherinhalten usw.). Es fungiert als GDB-Server (GNU Debugger) und ermöglicht den Datenaustausch mit dem Computer über USB C oder das vom Modul erstellte WiFi-Netzwerk.
Fortgeschrittene Benutzer können auch die Fähigkeiten des eingebauten ESP32-Chips nutzen, um Analysen und Penetrationstests von WiFi-Netzwerken durchzuführen. Diese Funktionalität wurde jedoch vom Hersteller nicht implementiert.
Technische Daten des WiFi Devboard
- Typ: WiFi-Kommunikationsmodul
- Verwendungszweck: Flipper Zero
- Eingebetteter Chip: ESP32-S2
- WiFi-Standard: 802.11 b/g/n
- WiFi Frequenz: 2,4 GHz
- Prozessortaktung: 240 MHz
- ARBEITSSPEICHER: 2 MB
- Flash-Speicher: 4 MB
- USB-Anschluss: Typ C
- GPIO-Anschlüsse:
- Goldpin-Stecker, männlich: zum Anschluss von Flipper Zero
- JTAG-Anschluss: 7-polig, 2,54 mm Raster
- Allzweck-Pins: 2 x 8-polig, Raster 2,54 mm
- Taster: Reset und Boot
- RGB-LED
- Eingebauter 3,3 V Wechselrichter
- Vier Montagelöcher

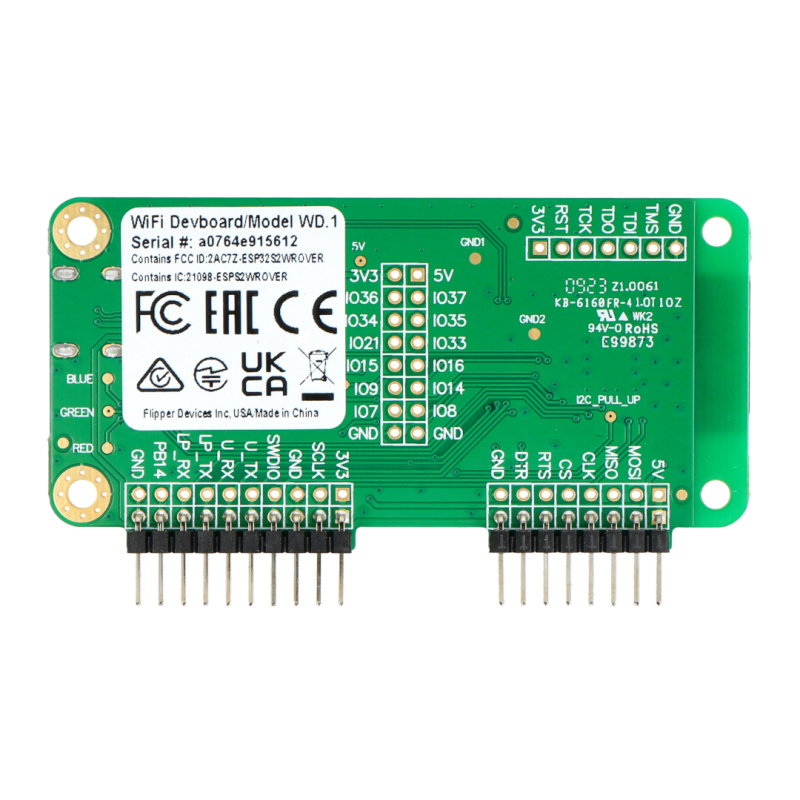

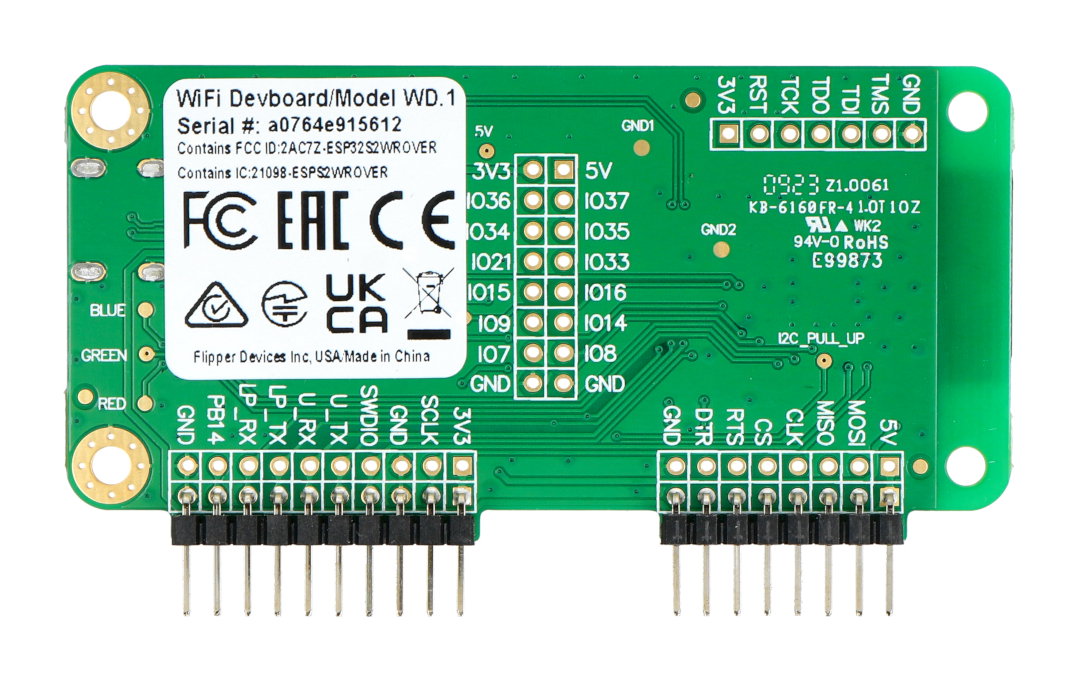

Das Modul hat die GPIO-Anschlüsse des Flipper Zero-Geräts sowie den ESP32-Chip herausgebracht.
