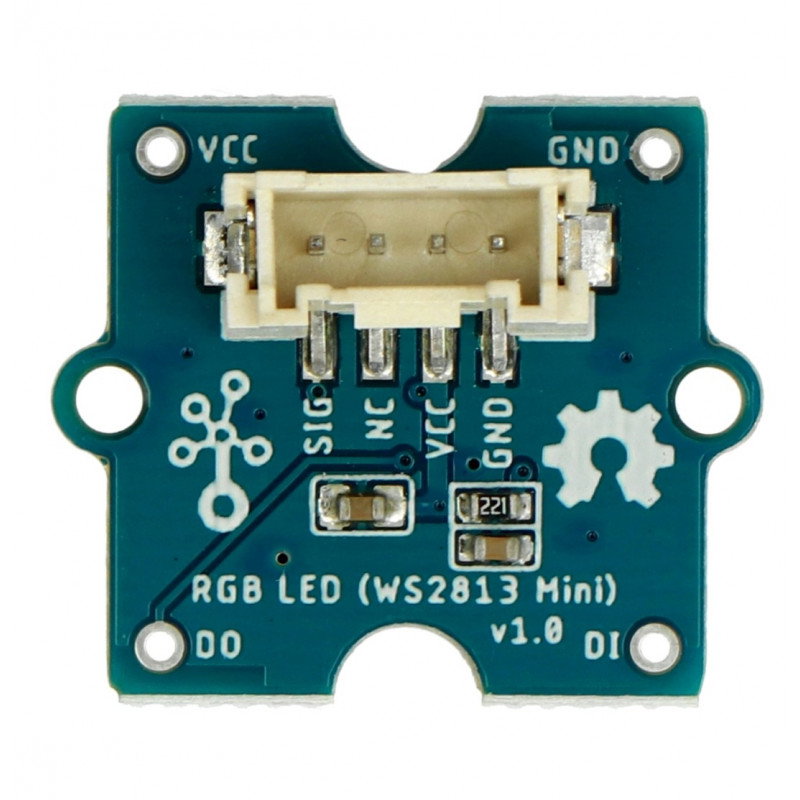

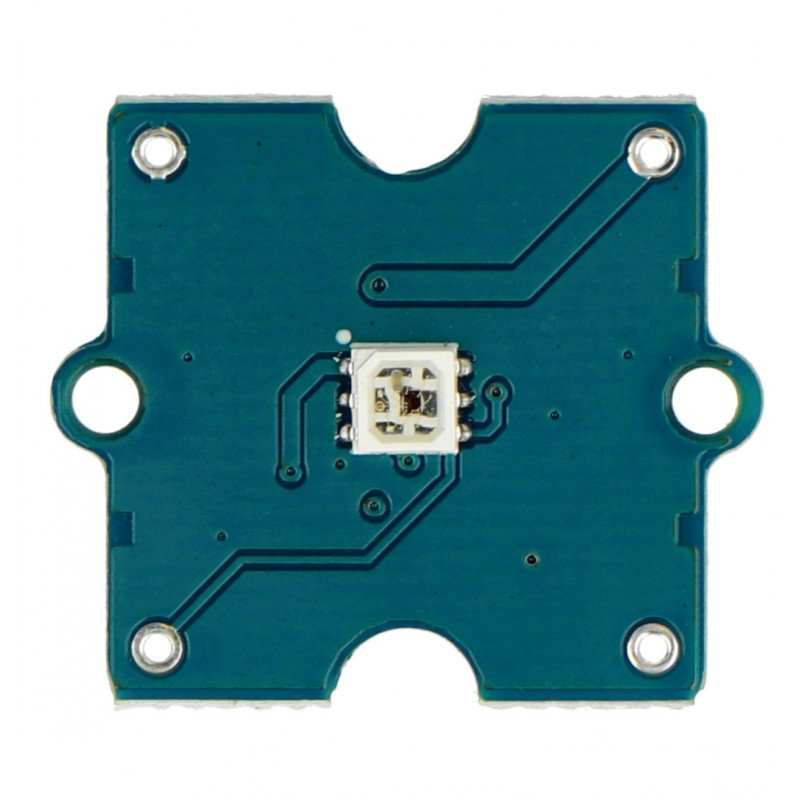

Produktbeschreibung: Grove - Modul mit RGB LED WS2813 - Seeedstudio 104020169
Das Modul ist mit RGB-LED mit WS2813 -Chip ausgestattet. Dank des eingebauten Treibers kann die Diode so programmiert werden, dass sie eine bestimmte Farbe aus der RGB-Farbpalette anzeigt. Funktioniert mit einer Spannung von 3,3 V und 5 V. Durch die Verwendung des Grove Connectors lässt sich das Modul deutlich einfacher mit dem Base Shield für Arduino oder Raspberry Pi verbinden.

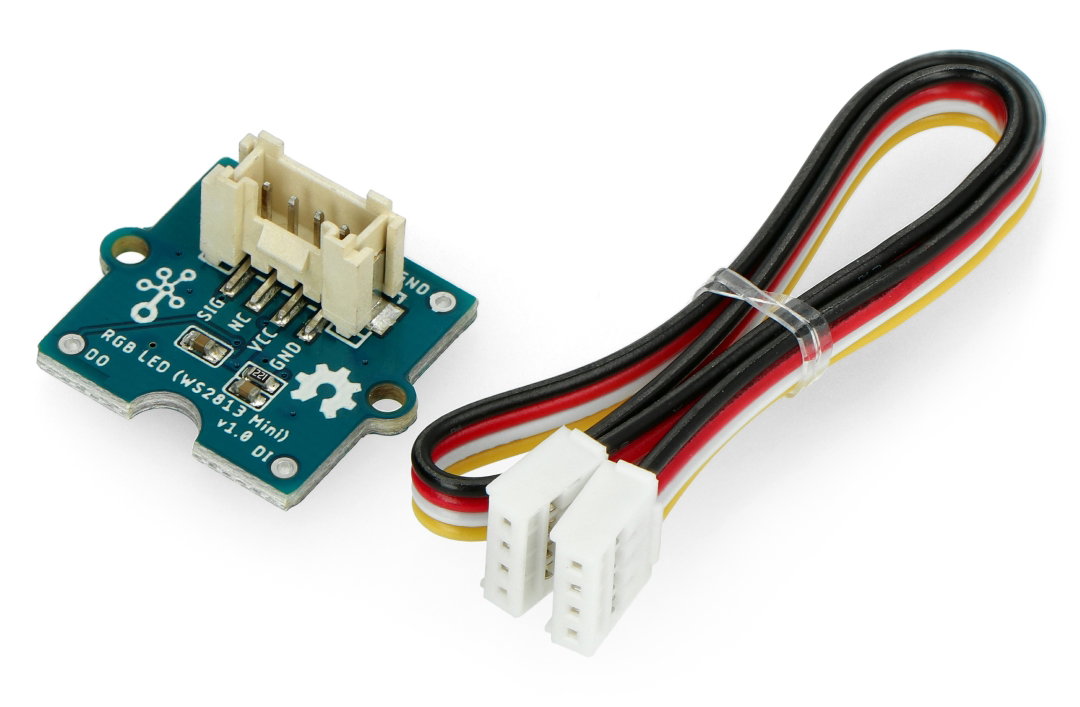

RGB-LED-Modul, das Set enthält auch ein Grove-Kabel.
Über die Löcher in den Platten können Module untereinander kaskadiert werden. Bei mehreren miteinander verbundenen Platinen kann das Signal am DI-Pin der Platine angeschlossen werden.
Beispiel für Kaskadenschaltung.

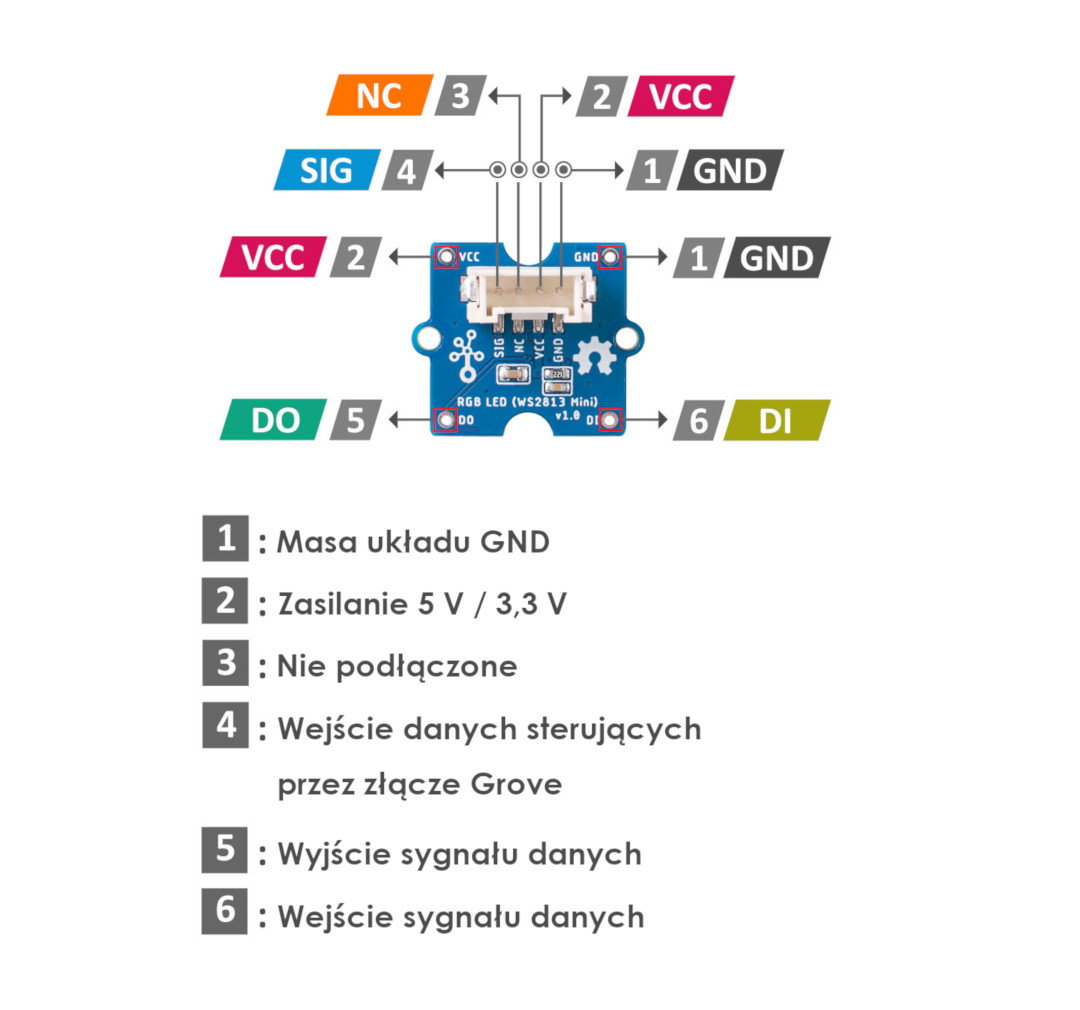

Die Pins des Moduls
Das Modul ist mit einem 4-Pin-Grove-Stecker ausgestattet, der die Verbindung mit dem Hauptmodul, z. B. Arduino , über das Base Shield erheblich erleichtert.
Die Pins des Moduls.
Hauptmerkmale des RGB-LED-Moduls
- 256 Graustufen, 256 * 256 * 256 = 16.777.216 darstellbare Farben.
- Eingebautes Steuerungssystem in 3535 Komponenten.
- Kaskadenschaltung möglich.
- Es unterstützt die Stromversorgung von 3,3 V und 5 V.

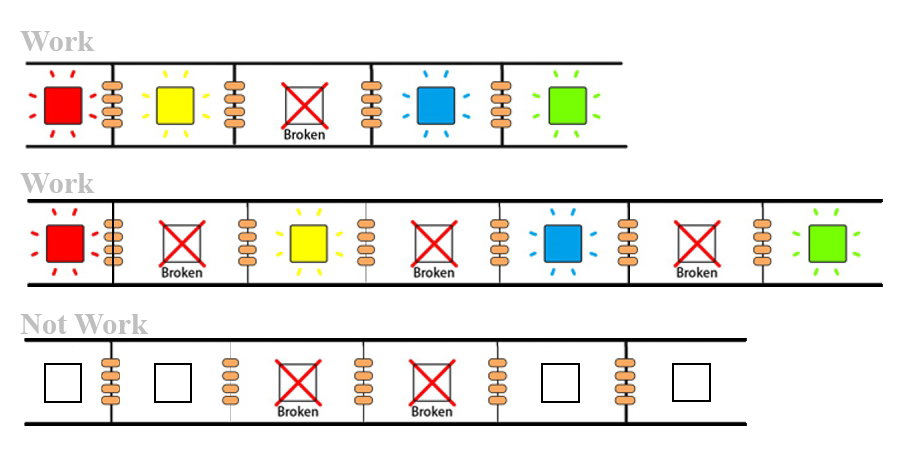

- Leitungen mit zwei Signalen, Unterbrechung einer Diode unterbricht nicht den Betrieb des gesamten Moduls.
Solange zwei oder mehr benachbarte LEDs nicht beschädigt sind, funktionieren die verbleibenden LEDs normal.
Spezifikation des RGB-LED-Moduls
- Versorgungsspannung: 3,3 V oder 5 V
- Anzahl LEDs: 1
- LED-Typ: WS2813
- Durchschnittliche Stromaufnahme: 16 mA / LED
- Anzahl der angezeigten Farben: 16777216
- Abmessungen: 20 x 20 mm
