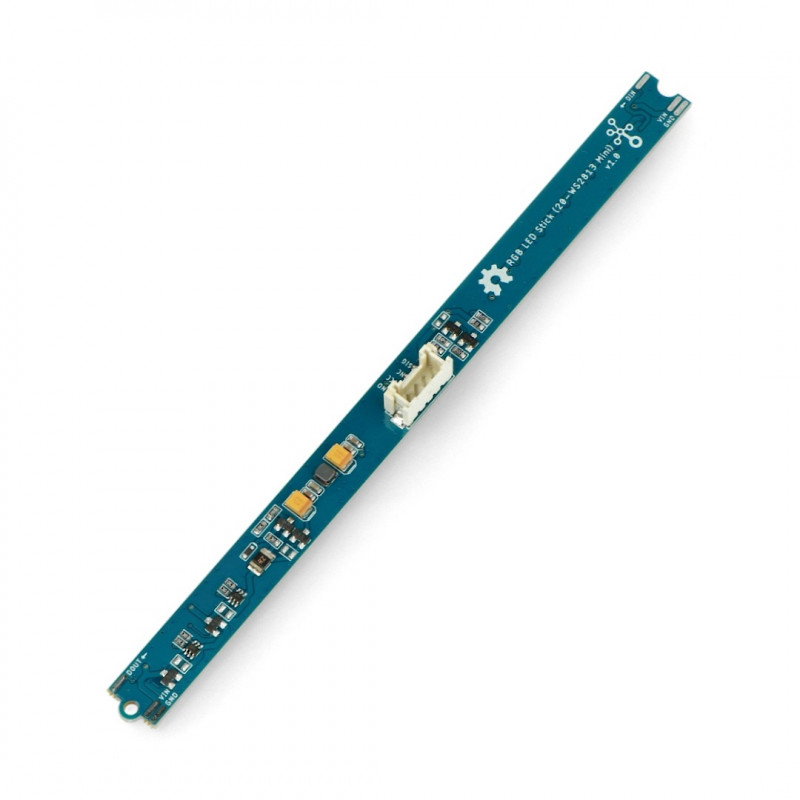

Produktbeschreibung: Grove - RGB-LED-Modul - 20 WS2813-Dioden - Seeedstudio 104020170

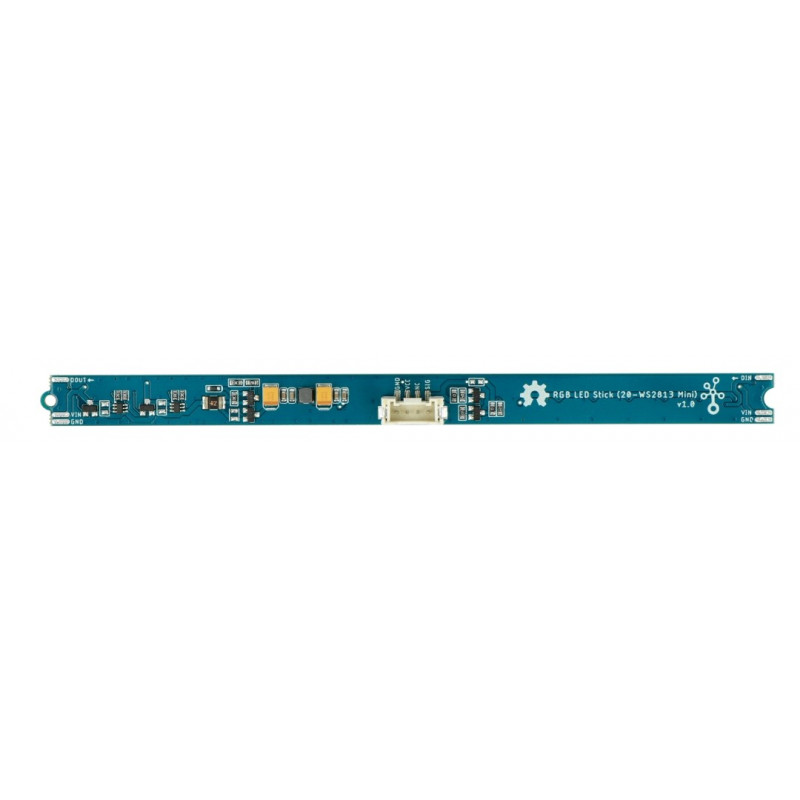

Das Modul ist mit 20 in einer Reihe angeordneten RGB WS2813 LEDs bestückt. Das Board verfügt über einen Grove-Anschluss für eine einfache Verbindung mit der Basiskappe. Jede der LEDs wird einzeln adressiert , ein Pin des Mikrocontrollers reicht aus, um das Ganze zu steuern. Das Modul wird mit einer Spannung von 5 V oder 3,3 V versorgt.
|
Das Produkt ist mit Arduino kompatibel Der Hersteller hat ein Benutzerhandbuch mit Beispielcode für Arduino -Benutzer vorbereitet. |
Die Pins des Moduls
Das Modul ist mit einem 4-Pin-Grove-Stecker ausgestattet, der die Verbindung mit dem Hauptmodul, z. B. Arduino , über das Base Shield erheblich erleichtert.

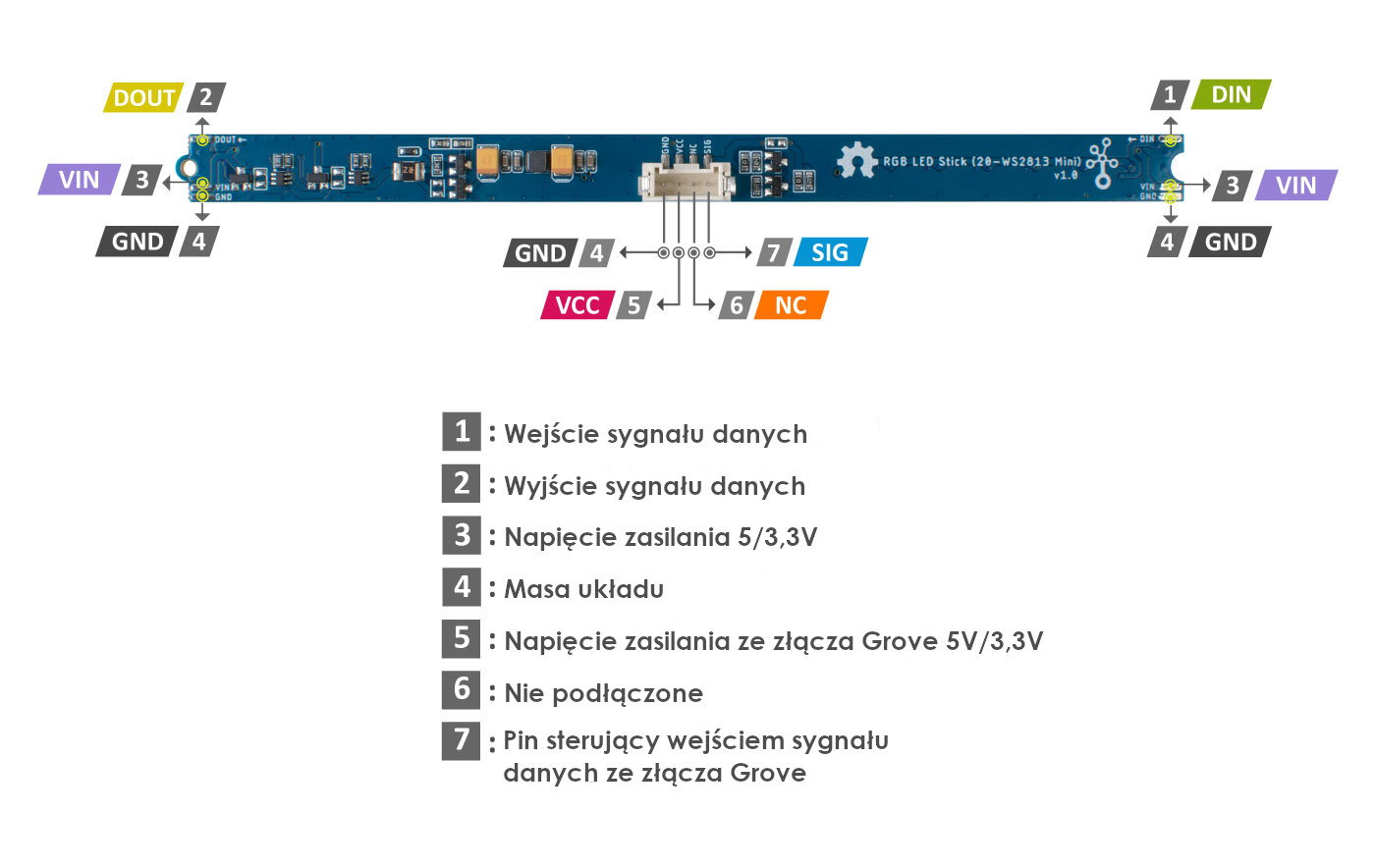

Ausgänge des LED-RGB-Moduls.
Hauptmerkmale des RGB-LED-Rings
- 256 Graustufen, 256 * 256 * 256 = 16.777.216 darstellbare Farben
- Eingebautes Steuerungssystem in 3535 Komponenten
- Es unterstützt die Stromversorgung von 3,3 V und 5 V
- Leitungen mit zwei Signalen, Unterbrechung einer Diode unterbricht nicht den Betrieb des gesamten Moduls
Solange zwei oder mehr benachbarte LEDs nicht beschädigt sind, funktionieren die verbleibenden LEDs normal.
Spezifikation des RGB-LED-Moduls
- Versorgungsspannung: 3,3 V oder 5 V
- Anzahl LEDs: 20
- LED-Typ: WS2813
- Anzahl der angezeigten Farben: 16 777 216
- Abmessungen: 147 x 10 mm
