Produktbeschreibung: Grove - LED Strip Driver v2.0 - LED-Treiber für Arduino - Seeedstudio 105020002

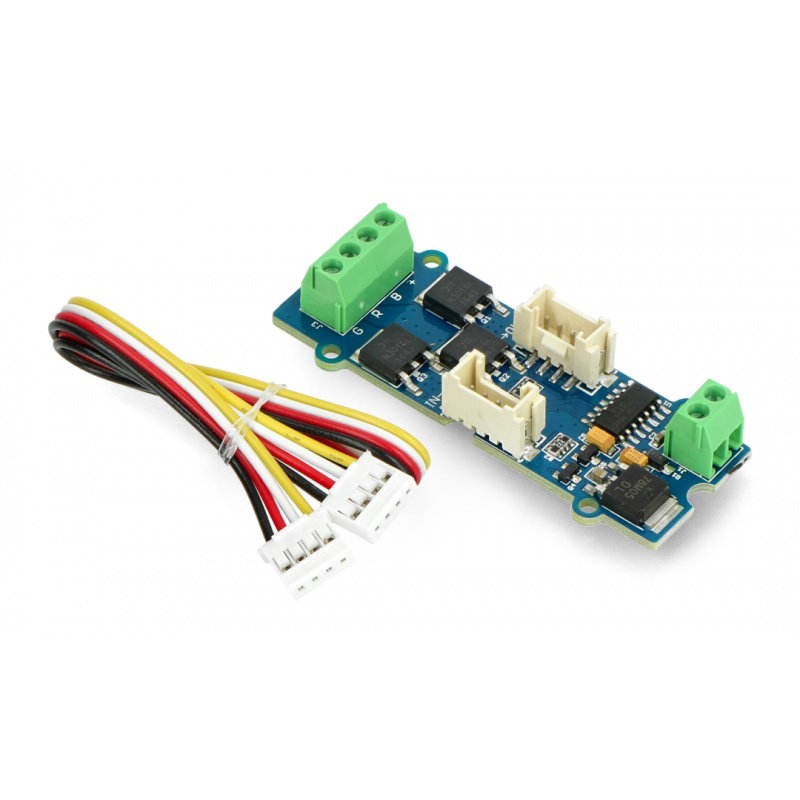

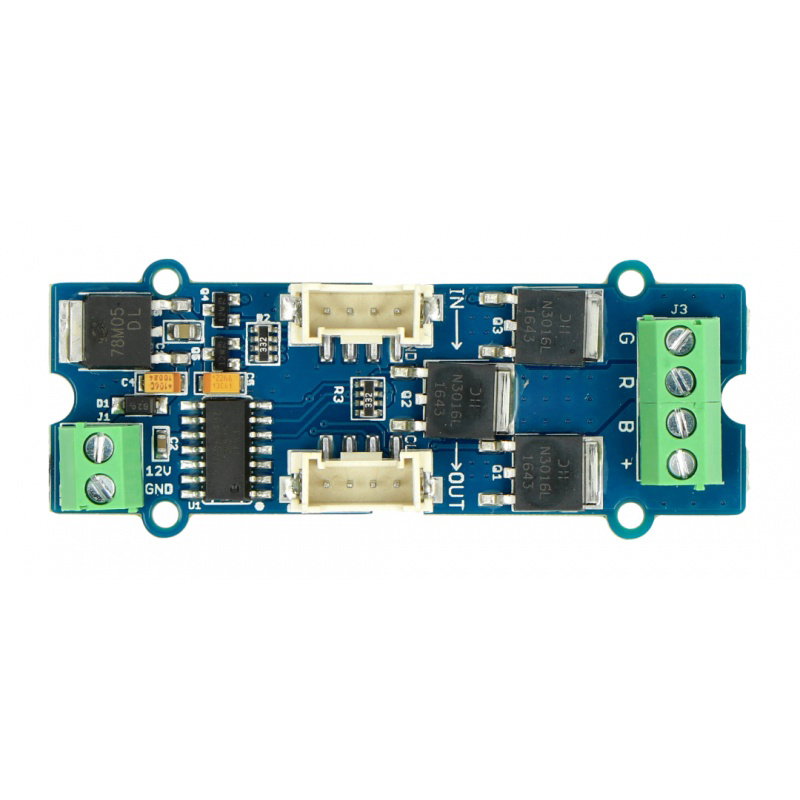

Ein Modul, mit dem Sie die Helligkeit eines einfarbigen LED-Streifens und die Helligkeit und Farbe eines RGB-LED-Streifens mit einer gemeinsamen Anode steuern können. Es verfügt über einen 2-poligen Schraubeingang zur Stromversorgung des LED-Streifens, einen 4-poligen Schraubausgang und zwei 4-polige Grove-Schnittstellenanschlüsse. Es kann einen 2-m-Gürtel mit 9 V Spannung und einen 5-m-Gürtel mit 12 V versorgen. Das Set enthält ein Kabel, das an das Seeedstudio Base Shield v2.0 Overlay angepasst ist.

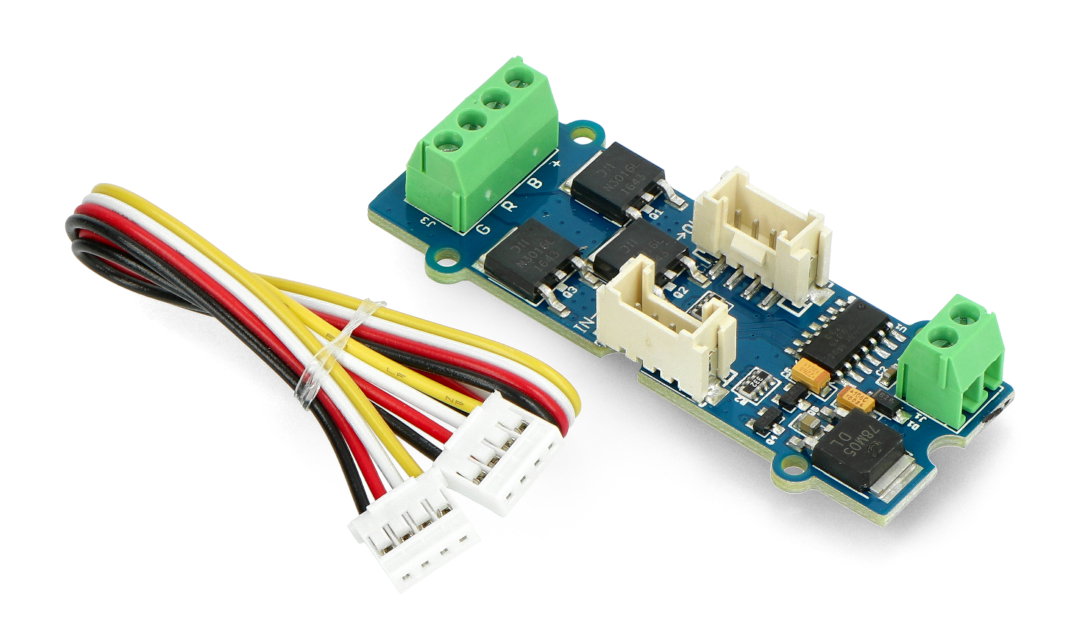

Das Modul wird mit einem 4-Pin-Kabel für das Base Shield v2.0 geliefert .
|
Das Produkt ist mit Arduino kompatibel Der Hersteller stellt ein Benutzerhandbuch und eine Bibliothek für Arduino bereit. |

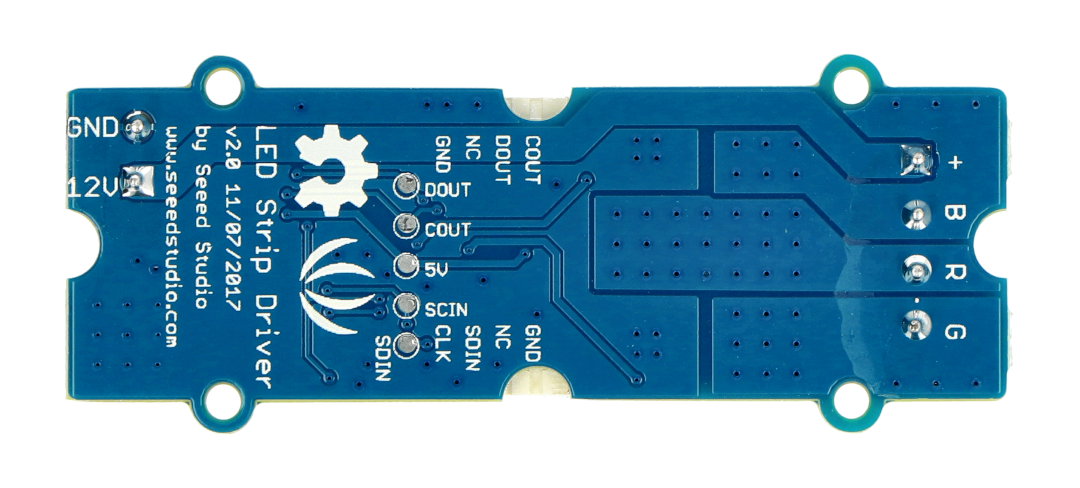

Anschließen des Moduls
Das Modul wird über das beigefügte Grove-Kabel mit dem Base Shield v2.0-Board verbunden. Das System sollte mit einem separaten Netzteil an einem 2-poligen Schraubstecker versorgt werden.
- Der RGB-LED-Streifen wird an einem 4-poligen Schraubanschluss (G - grün, R - rot, B - blau, "+" - Netzkabel) angeschlossen.
- Der einfarbige LED-Streifen sollte auch an den "+" -Ausgang angeschlossen werden und das andere Kabel an einen der anderen Ausgänge.
|
Grove ist eine Reihe von Modulen und Sensoren, die mit Base Shield-Abdeckungen kompatibel sind, die mit Arduino und STM32 Nucleo funktionieren. |
Spezifikation des LED-Treibers
- Kooperiert mit
- 12 V und 9 V RGB-LED-Streifen mit gemeinsamer Anode
- einfarbige LED-Streifen (mit weißem Licht)
- Maximalstrom: 3 A.
- Die Ausgänge sind PWM-Signale
- Betriebsspannung:
- bis 9 V für einen 2 m Riemen
- bis 12 V für 5 m Gürtel
- Das Board funktioniert mit Arduino Uno, Mega und Derivaten

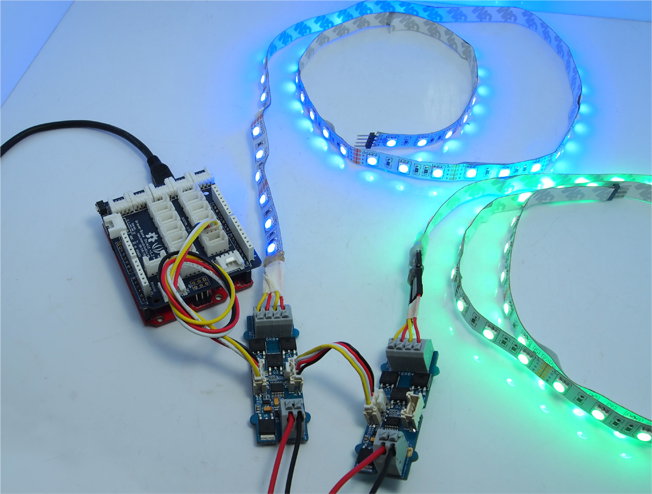

- Kaskadenschaltung möglich
- Fliesengröße: 60 x 20 mm
