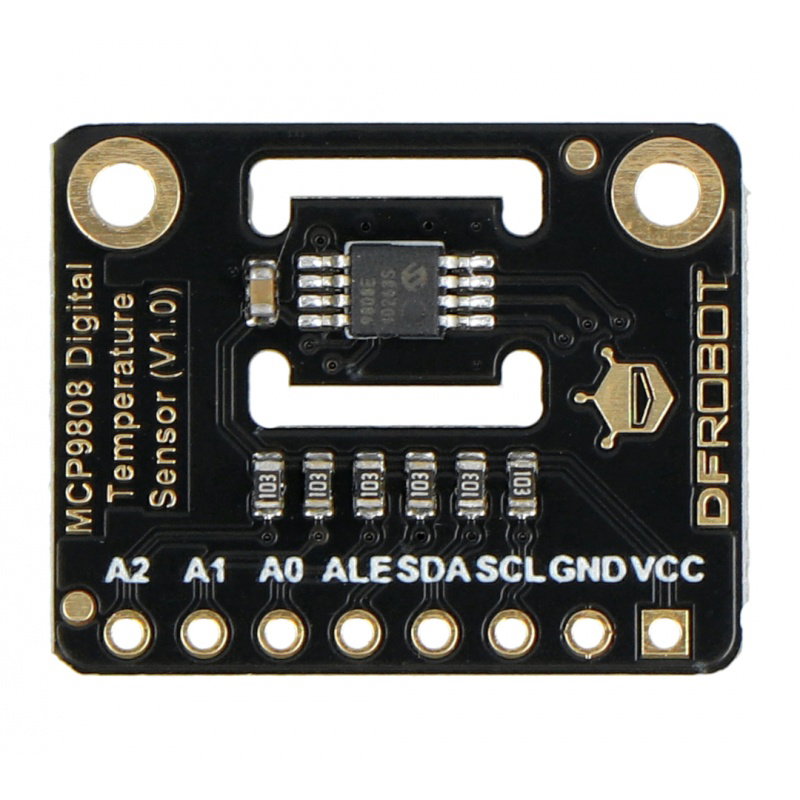

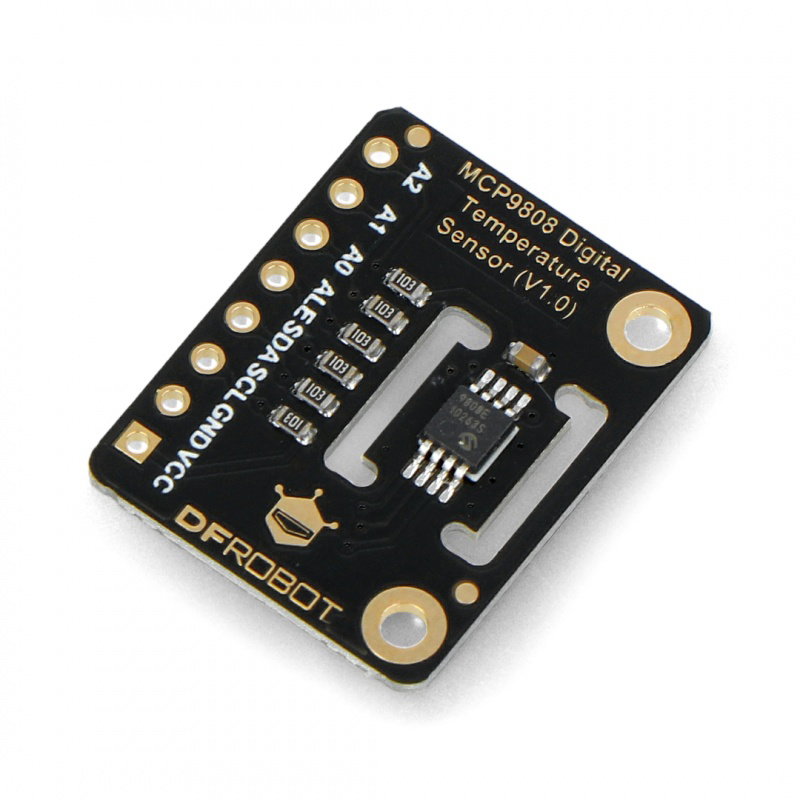

Produktbeschreibung: Fermion – hochgenauer digitaler Temperatursensor – MCP9808 – I2C – DFRobot SEN0435
Digitaler Temperatursensor, ausgestattet mit dem MCP9808 -Chip und hergestellt von DFRobot. Es zeichnet sich durch eine hohe Messgenauigkeit im Bereich von -40 °C bis +125 °C aus. Die Genauigkeit der Messung liegt im Bereich von ± 0,25 °C bis ± 1 °C , und die Auflösung der präsentierten Daten wird vom Benutzer gewählt und kann ± 0,5 °C, ± 0,25 °C, ± 0,125 °C oder betragen ± 0,0625 ° C. Der Temperatursensor verwendet den I2C-Bus, um mit dem Controller-Modul zu kommunizieren. Funktioniert mit Controllern wie Arduino.
Inhalt des Kits

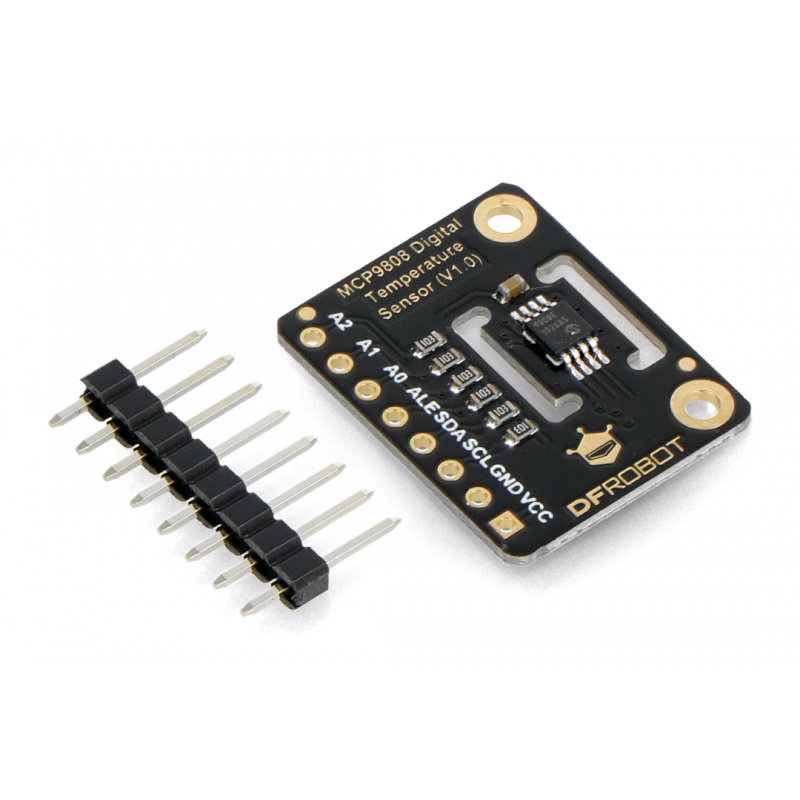

- Fermion - Hochgenauer digitaler Temperatursensor - MCP9808 - I2C - DFRobot SEN0435 - 1 Stk
- Goldnadelleiste 1x8 polig - 2,54 mm Raster - 1 Stück

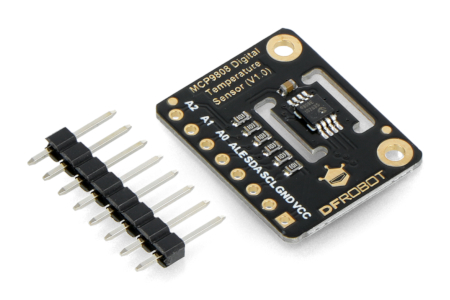

Hochgenauer digitaler Temperatursensor – MCP9808.
Das Produkt ist mit Arduino kompatibel
Auf der Website des Herstellers ist eine ausführliche Bedienungsanleitung verfügbar, die den Einstieg in die Arbeit mit dem Sensor erheblich erleichtert. Es enthält eine Beschreibung der Pins, Anschlussdiagramme, eine Bibliothek und Beispielprogrammcodes.
Anschlussplan des Sensors mit dem DFRduino-Board - das ist das Äquivalent von Arduino. Das DFRduino- Board ist nicht Bestandteil des Sets, es kann separat in unserem Shop erworben werden.
So schließen Sie den Temperatursensor an - Beschreibung der Pinbelegung
Das Sensormodul verfügt über Lötpads , an denen die im Set enthaltene Goldpin -Leiste angelötet werden sollte. Sie sollten die Schlussfolgerungen gemäß der folgenden Beziehung verbinden:
- VCC - Stromanschluss
- GND - die Masse des Systems
- SCL - Pin der Taktleitung der Kommunikationsschnittstelle
- SDA - Pin der Datenleitung der Kommunikationsschnittstelle
- ALT - Alarm-Pin, der den Benutzer informiert, wenn die Chiptemperatur über oder unter den eingestellten Wert steigt
- A0 - Konfigurationsstift für die Adresse der I2C-Kommunikationsschnittstelle
- A1 - Konfigurationsstift für die Adresse der I2C-Kommunikationsschnittstelle
- A2 - Konfigurationsstift für die Adresse der I2C-Kommunikationsschnittstelle
Technische Spezifikation des Sensors
- Typ: Digitaler Temperatursensor mit hoher Genauigkeit
- Eingebauter Chip: MCP9808
- Temperaturmessbereich: -40 °C bis 125 °C
- Genauigkeit der Temperaturmessung:
- ± 0,25 ° C (typisch) von -40 ° C bis + 125 ° C
- ± 0,5 ° C (maximal) -20 ° C bis + 100 ° C
- ± 1 ° C (maximal) von -40 ° C bis + 125 ° C
- Messauflösung: vom Benutzer wählbar
- ± 0,5 ° C
- ± 0,25 ° C
- ± 0,125 ° C
- ± 0,0625 ° C
- Kommunikationsschnittstelle: I2C-Bus
- Versorgungsspannung: von 2,7 V bis 5,5 V
- Stromaufnahme: 200 μA
- Anschlüsse: Lötpads - 2,54 mm Raster
- Befestigungslöcher: 4 Stück
- Fliesengröße: 23 x 18,5 mm

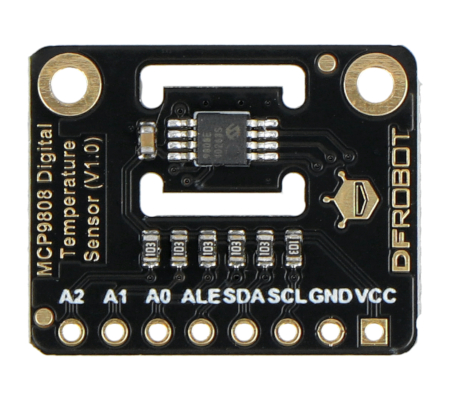

Digitaler Temperatursensor von DFRobot, ausgestattet mit dem MCP9808-System.
