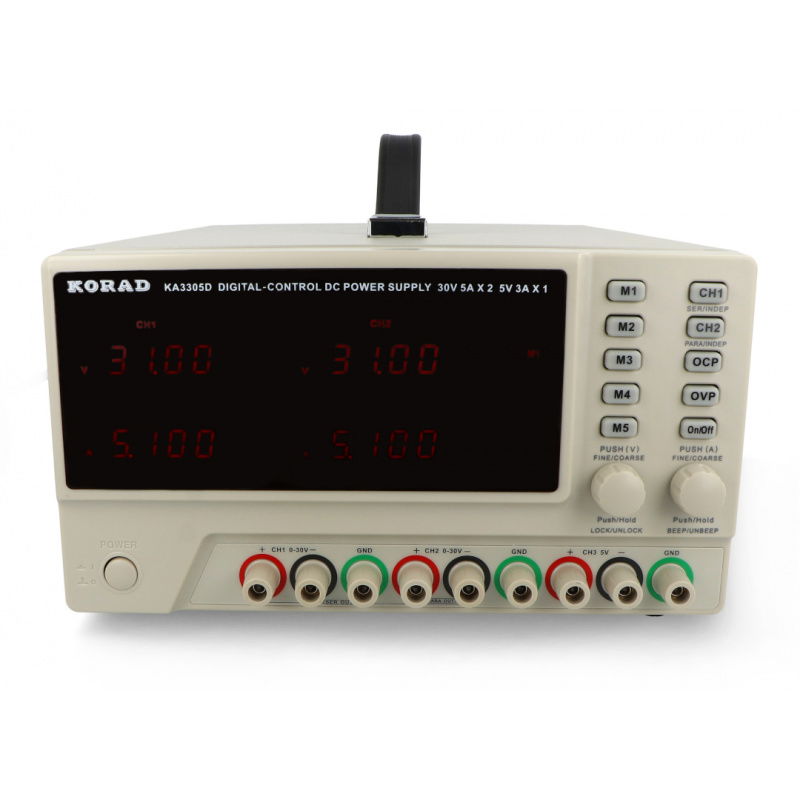

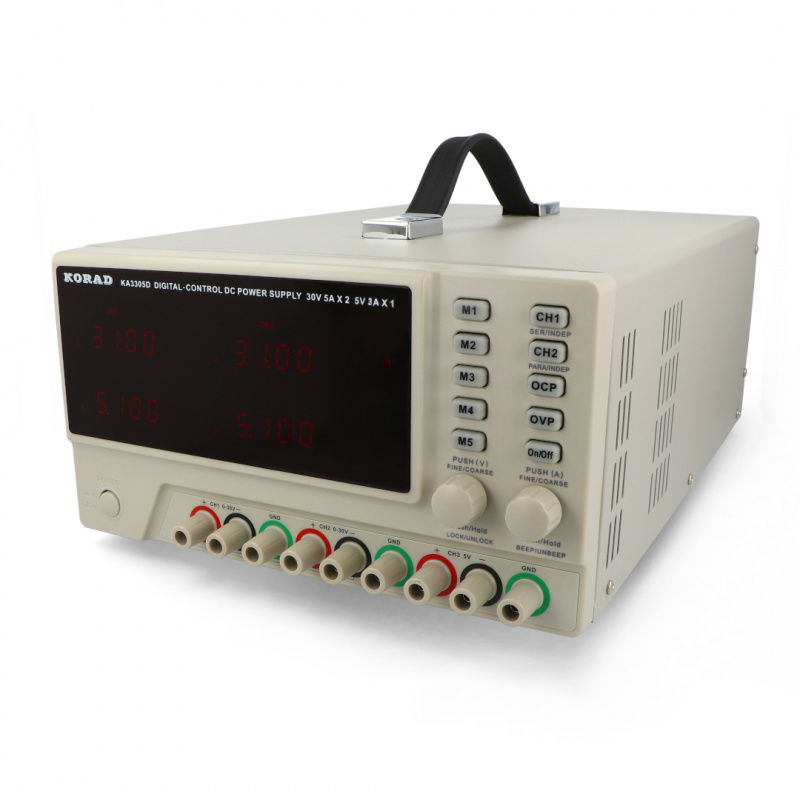

Produktbeschreibung: 3in1 Korad Netzgerät KA3305D 2x 0-30V/0-5A + 1x 5V/3A
Das KA3305D ist ein dreifach stabilisiertes Labornetzteil mit programmierbarem Speicher und stufenlos einstellbarer Spannung über 2x Bereiche von 0 bis 30 V und Strom über 0 bis 5 A und einem 5 V / 3 A Ausgang.
Spezifikationen des Korad KA3305D Netzteils
- Spannungsbereich: 2 x 0 - 30 V
- Strombereich: 2 x 0 - 5 A
- Hilfskanal: 5 V / 3 A
- Einstellung der Parameter
- Spannung: =< 0,01 % +5 mV
- Einstellgenauigkeit der Parameter:
- Spannung: 10 mV
- Stromstärke: 1 mA
- Restwelligkeit der Ausgangsspannung
- Spannung: =< 2 mVeff
- Stromstärke: =< 3 mArms
- Ansprechzeit
- Spannungsanstieg: =< 100 ms (Nennlast 10%)
- Spannungsabfall: =< 100 ms (Nennlast 10 %)
- Größe: 380 x 250 x 140 mm
- Gewicht: 9,1 kg
Korad KA3305D 3in1-Netzteil.

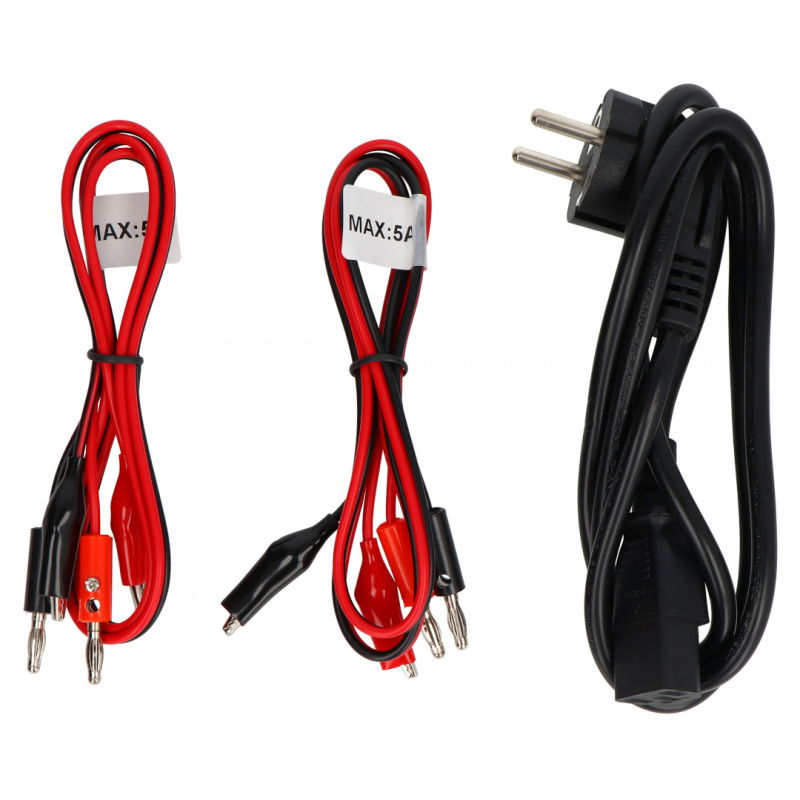

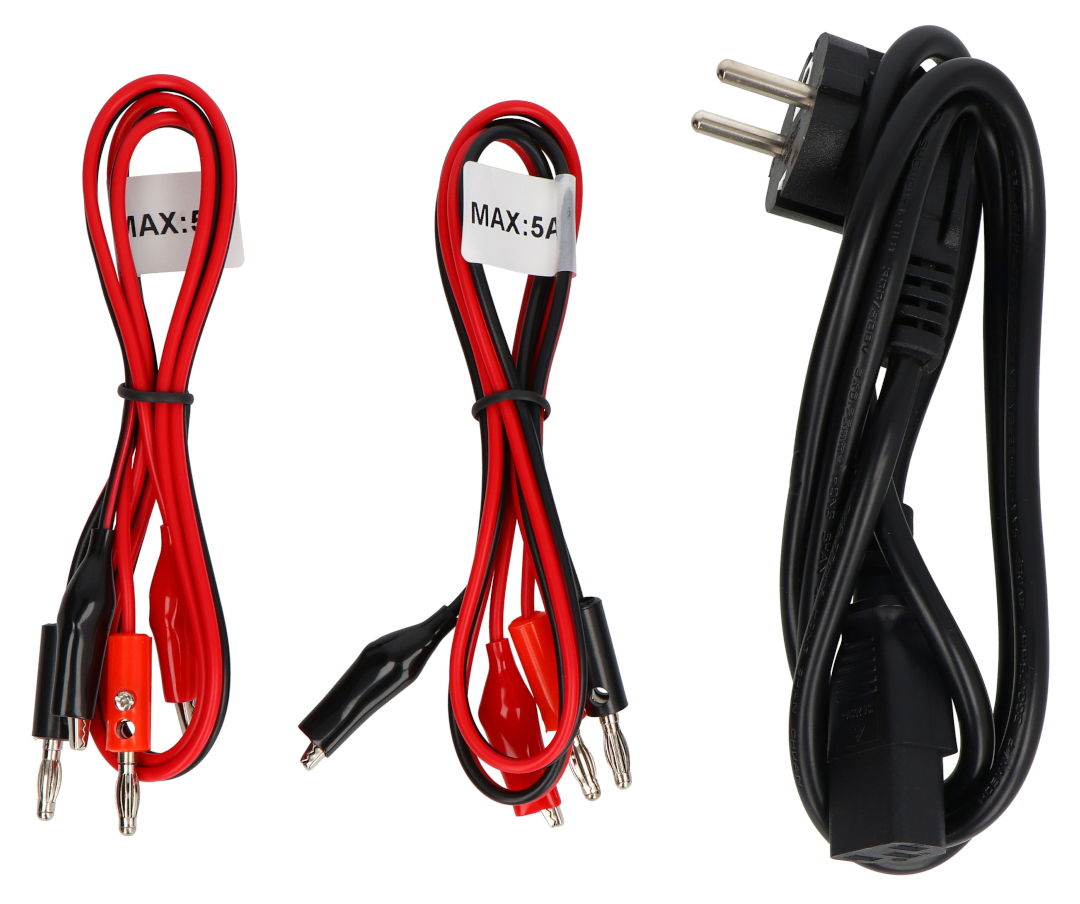

Das Netzteil wird mit zwei Sätzen von Krokodilen und einem Netzkabel geliefert.
Enthalten:
- Korad KA3305D Labor-Netzteil
- Stromversorgungskabel
- 2 x Satz Krokodilklemmen mit bis zu 5 A
- Gebrauchsanweisung
Hauptfunktionen des Netzteils:
- 2 Kanäle mit 0-30 V und 0-5 A
- 1 Kanal mit 5 V und 3 A
- Aufbau auf Transformatorbasis
- 5 Speicher zur Speicherung von Strom, Spannung und Betriebsarten pro Kanal
- Tastensperre
- Das Gerät kann in folgenden Modi betrieben werden:
- C.V. - konstanter Spannungsausgang
- C.C. - konstanter Laststrom
- Die Schaltung ist sowohl mit Kurzschluss- als auch mit Überlastschutz ausgestattet
- Das Netzgerät verfügt über 5 Speicherprofile zur Speicherung von Strom, Spannung und Betriebsarten
- Akustische Anzeige
- Reihenschaltung (60 V / 5 A)
- Parallelschaltung (30 V / 10 A)

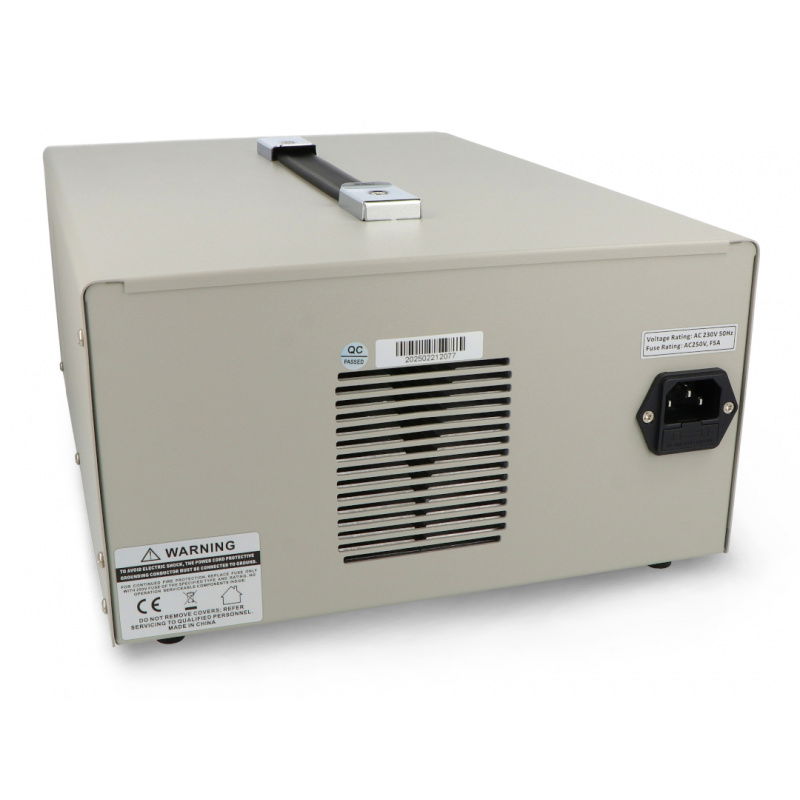

- Trafobasierter Aufbau des Netzteils
- hat eine Anzeigegenauigkeit von 10 mV / 1 mA
- Verfügt über zwei Arten von Schutz:
- OVP (Überspannungsschutz)
- OCP (Überlastschutz).
Ein hochentwickeltes Netzgerät für anspruchsvolle Anwender

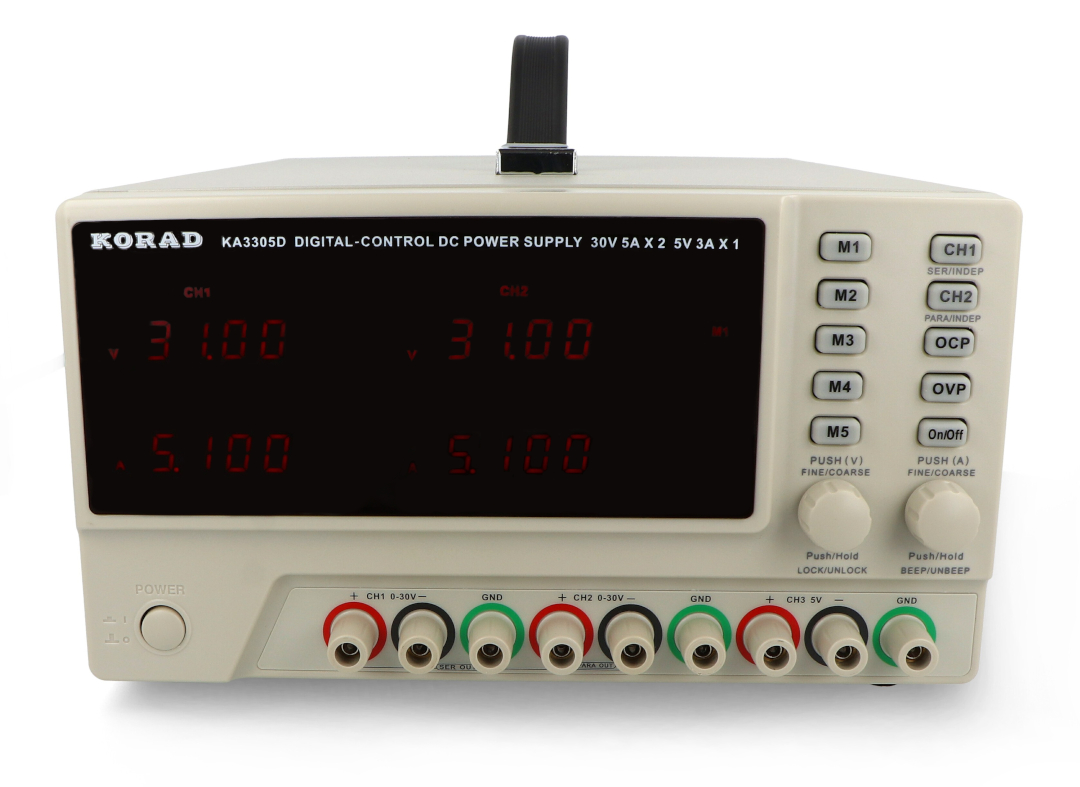

Das 3in1-Netzgerät Korad KA3305D 2x 0-30V/0-5A + 1x 5V/3A ist ein dreifaches Labornetzgerät mit digitaler Programmierung der am häufigsten verwendeten Einstellungen. Die Ausgangsparameter werden über zwei Druckknöpfe stufenlos eingestellt, wobei zwischen Grob- und Feineinstellung umgeschaltet werden kann.
Die 10-Tasten-Tastatur ermöglicht die Speicherung von bis zu fünf besonders nützlichen Einstellungssätzen sowie die Auswahl der Betriebsart der Hauptausgänge (seriell, parallel oder unabhängig), die Aktivierung oder Deaktivierung der Strom- bzw. Spannungsbegrenzungsfunktionen (OCP/OVP) und die (De-)Aktivierung aller Ausgänge gleichzeitig mit einem einzigen Tastendruck.
Merkmale und Parameter des Netzteils
Das 3in1-Netzteil Korad KA3305D verfügt über zwei Hauptausgänge 0-30V/0-5A und einen Ausgang mit fester Spannung 5V/3A (nicht einstellbar). Diese Anordnung ermöglicht es, digitale und analoge Schaltungen mit einfacher Versorgung zu versorgen, ohne einen der Hauptausgänge zu belegen - diese können zur Versorgung anspruchsvollerer Teile des Geräts verwendet werden.
Durch den seriellen Anschluss lässt sich die maximale Ausgangsspannung verdoppeln (bis zu 60 V @ 5 A), während der Parallelbetrieb die zulässige Strombelastung verdoppelt (bis zu 10 A @ 30 V). Wie andere Labornetzgeräte dieses Typs basiert auch das KA3305D auf einem Netztransformator.
