Produktbeschreibung: UV-Ultraviolettlichtsensor – LTR390-UV I2C – Waveshare 20467
Modul mit einem digitalen Ultraviolett-UV - Lichtsensor, ausgestattet mit dem LTR390 -System. Entwickelt, um ultraviolette Strahlung und sichtbares Licht zu messen. Es zeichnet sich durch hohe Empfindlichkeit, schnelles Ansprechverhalten und kompakte Abmessungen aus. Es ermöglicht eine einfache Integration mit anderen Geräten. Es hat einen eingebauten ADC. Es ermöglicht die Messung von Strahlung im Wellenlängenbereich von 280 nm bis 430 nm. Es wird mit einer Spannung im Bereich von 3 V bis 5 V betrieben und verwendet den I2C-Bus, um mit dem Controller-Modul zu kommunizieren.
Eigenschaften
- Es umfasst das LTR390-UV-01-System zur Messung von ultravioletter Strahlung und sichtbarem Licht
- Ausgestattet mit einem ADC-Wandler
- Es verwendet den I2C-Bus, um mit den Hauptmodulen zu kommunizieren
- Beinhaltet Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi / Arduino / STM32)
- Es ermöglicht die Messung von Strahlung im Wellenlängenbereich von 280 nm bis 430 nm

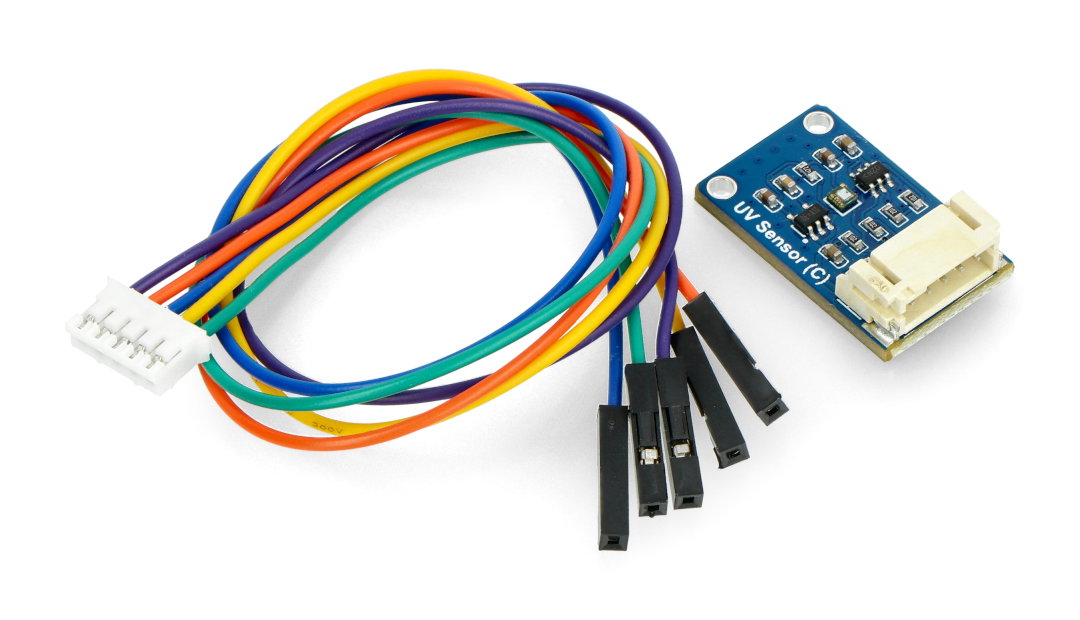

Das Set enthält auch ein dediziertes Verbindungskabel.

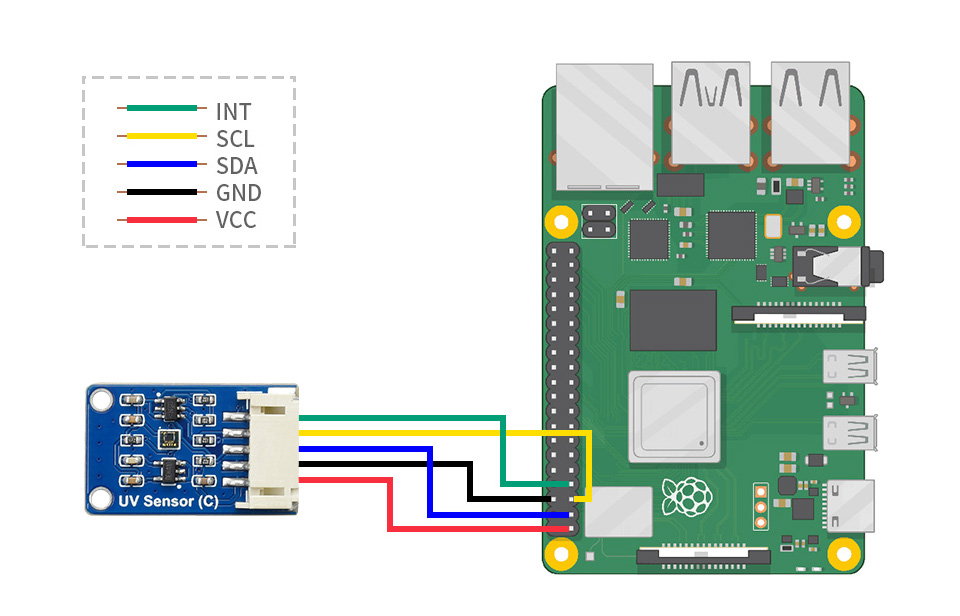

Anschlussdiagramm des UV-Ultraviolett-Lichtsensors an den Raspberry Pi (separat erhältlich).

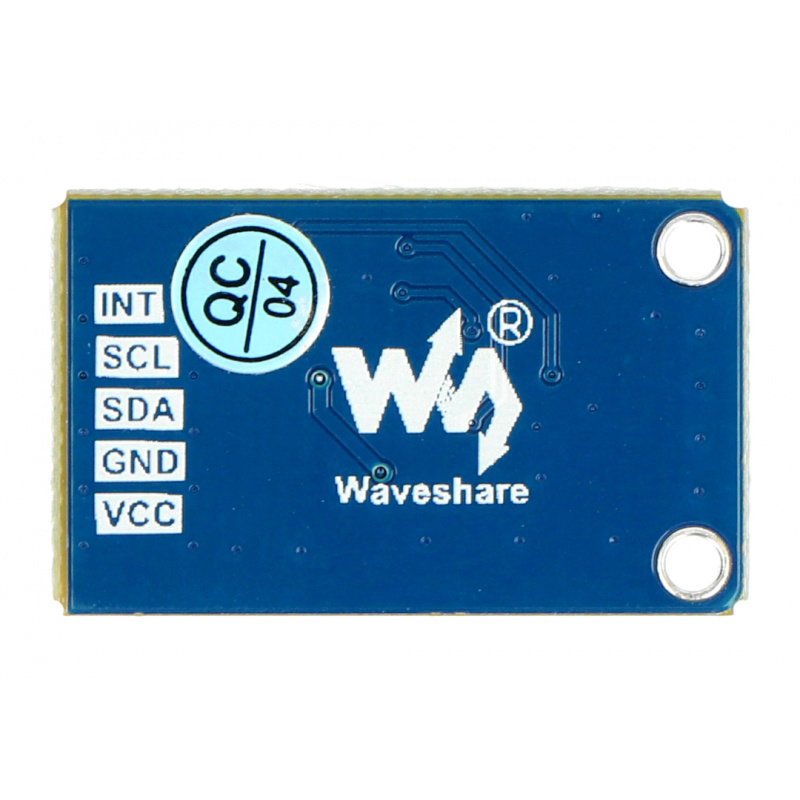

Pinbelegungsbeschreibung und Anschlussplan
- Rote Linie - VCC - Power Pin 3.3, V / 5 V
- Schwarze Linie - GND - Systemmasse
- Blaue Linie - SDA - Datenleitung der I2C-Schnittstelle
- Gelbe Linie - SCL - Taktleitung der I2C-Schnittstelle
- Grüne Linie - INT - Interrupt-Pin
Das Produkt ist mit Arduino und Raspberry Pi kompatibel!
Den Anschlussplan mit einzelnen Platinen gibt es auf der Herstellerseite . Überprüfen!
Technische Spezifikation des Ultraviolett-UV-Lichtsensors von Waveshare
- Typ: UV-Ultraviolettlichtsensor
- Eingebauter Chip: LTR390-UV-01
- Kommunikationsschnittstelle: I2C-Bus
- Schnittstellenadresse: 0x53 (fest)
- Messung von Strahlung mit einer Wellenlänge im Bereich: von 280 nm bis 430 nm
- Betriebsspannungsbereich: 3,3 V / 5 V
- Durchmesser der Befestigungsbohrung: 2 mm
- Modulabmessungen: 27 x 20 mm
Inhalt des Kits
- UV-Lichtsensor UV - LTR390-UV I2C - Waveshare 20467
- Dediziertes Verbindungskabel - 5-polig

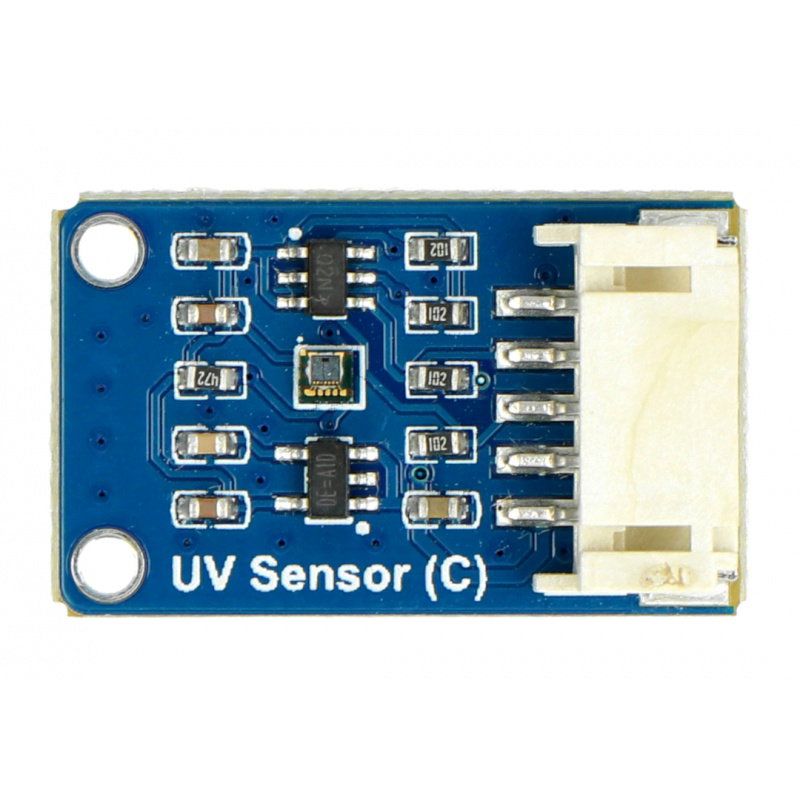

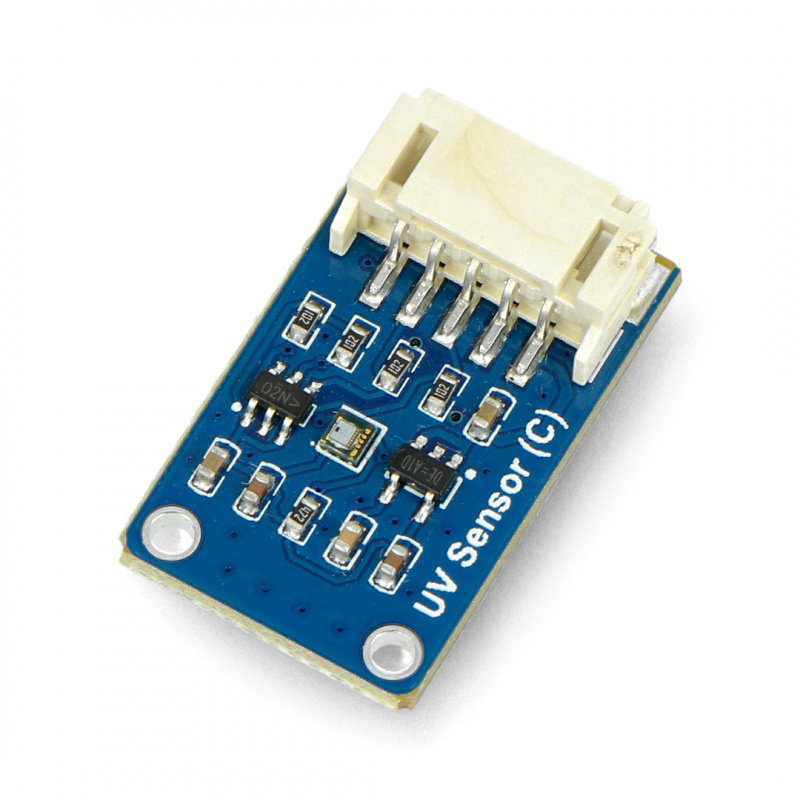

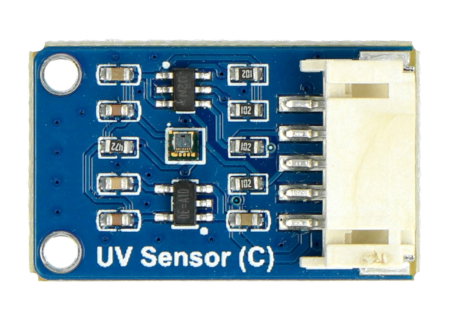

UV-Lichtsensor UV - LTR390-UV I2C - Waveshare 20467.
