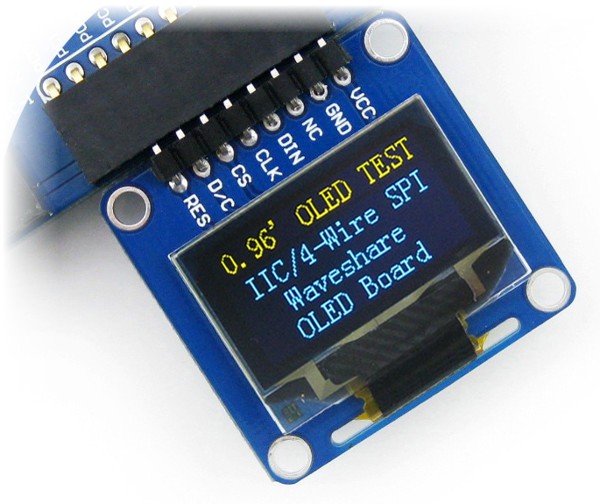

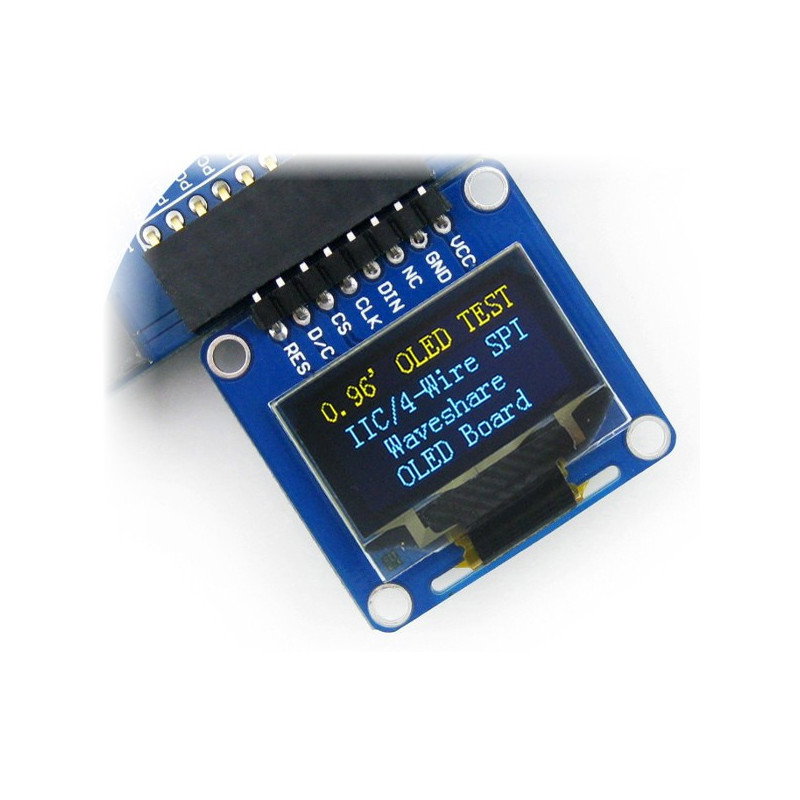

OLED-Display, zweifarbige Grafik 0,96 '' (A) 128x64px SPI / I2C - abgewinkelte Anschlüsse - Waveshare 9085
OLED-Display mit 0,96" Diagonale und 128 x 64 px Auflösung mit gelben und blauen Farben. Der auf dem SSD1306-Controller basierende Bildschirm arbeitet mit Spannungen von 3,3 V und 5 V, kommuniziert über SPI oder I2C. Er hat gelötete eckige Goldpin-Anschlüsse.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: OLED-Display, zweifarbige Grafik 0,96 '' (A) 128x64px SPI / I2C- gewinkelte Anschlüsse
OLED-Display mit 0,96" Diagonale und 128 x 64 px Auflösung mit gelben und blauen Farben. Der Bildschirm basiert auf dem SSD1306-Treiber, arbeitet mit Spannungen von 3,3 V und 5 V, kommuniziert über SPI oder I2C.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Diese Version hat gelötete eckige Goldpin-Anschlüsse, in unserem Angebot finden Sie auch ein Display mit geraden Pins .Der Hersteller stellteine Bedienungsanleitung und Bibliotheken zur Bedienung des Bildschirms zur Verfügung. |
Anschließen des Displays

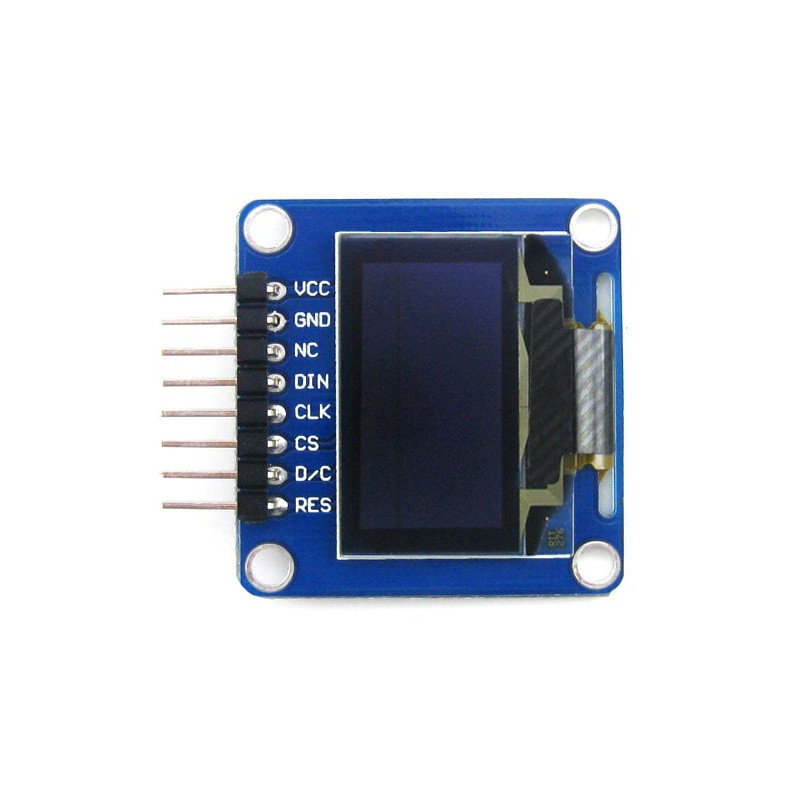

Das Modul hat angelötete Winkel-Goldpin-Anschlüsse - 2,54 mm Raster, kommuniziert über die SPI- oder I2C-Schnittstelle. Die Beschreibung der einzelnen Pins befindet sich in der Tabelle.
| Stift | Symbol | Beschreibung |
|---|---|---|
| 1 | VCC | Versorgungsspannung von 3,3 V bis 5,0 V. |
| 2 | Masse | Die Masse des Systems. |
| 3 | NC | Es sollte unverbunden bleiben. |
| 4 | LÄRM | Datenleitung der SPI/I2C Kommunikationsschnittstelle. |
| 5 | CLK | Die Taktleitung der SPI / I2C-Kommunikationsschnittstelle. |
| 6 | CS | Auswahl des Gerätes des SPI-Busses, aktiviert durch den Low-Zustand. |
| 7 | D / C | Auswahl der Betriebsart - Low-State bedeutet Senden von Befehlen, High-State - Daten. |
| 8 | RES | System-Reset, aktiviert durch Low-Zustand. |
Modulkonfiguration
Die Auswahl des Kommunikationsbusses erfolgt über die Jumper BS0 und BS1, die sich auf der Rückseite der Platine befinden. Standardmäßig arbeitet das Display im 4-Draht-SPI-Modus. Einzelheiten finden Sie in der folgenden Tabelle.
Modus Arbeit | Stift BS0 | Stift BS1 | Funktion LÄRM | Funktion
SCK |
|---|---|---|---|---|
| 3-Draht-SPI | 1 | 0 | MOSI | SCLK |
| 4-Draht-SPI | 0 | 0 | ||
| I2C | 0 | 1 | SDA | SC |

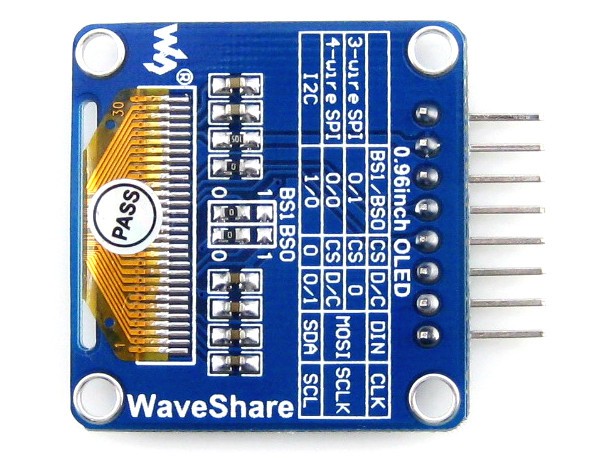

Der Jumper zur Auswahl der Betriebsart befindet sich in der Mitte des Moduls: BS1 und BS0.
Anzeigespezifikation
- Betriebsspannung: von 3,3 V bis 5,0 V
- Treiber: SSD1306 ( Dokumentation )
- Kommunikation: SPI / I2C
- Auswahl der Betriebsart über die Jumper BS0 und BS1
- Anzeigetyp: OLED
- Diagonale: 0,96 "
- Auflösung: 128 x 64 Pixel
- Farben: gelb und blau
- Betrachtungswinkel: über 160°
- Arbeitstemperatur: -20 °C bis 70 °C
- Gelötete Goldpin-Anschlüsse - 2,54 mm Raster

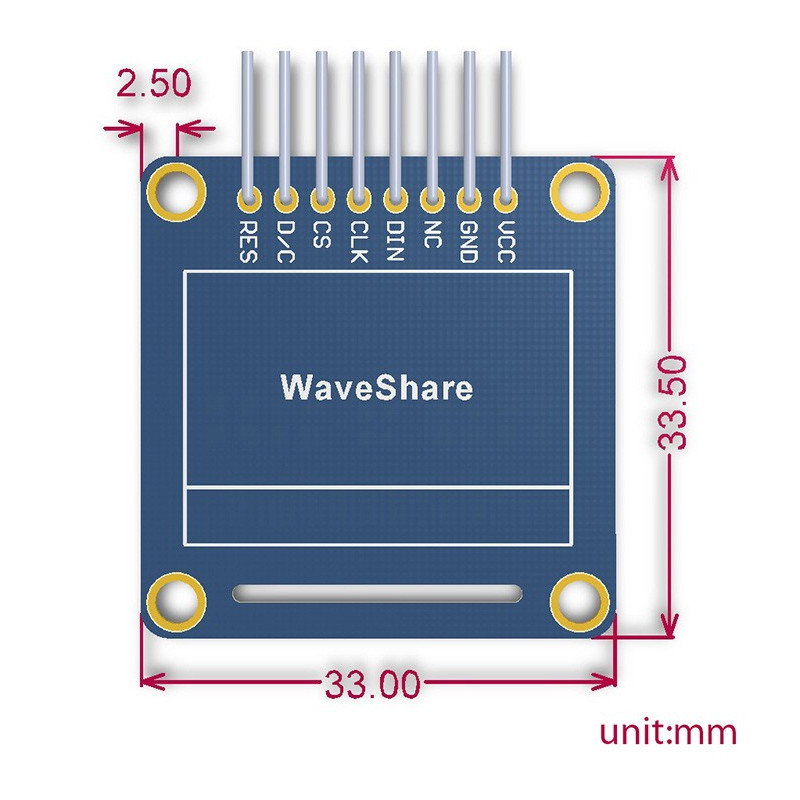

- Abmessungen: 33,5 x 33 mm
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | OLED |
| Bildschirm - diagonal | 0,96 " |
| Bildschirm - Schnittstelle | SPI + I2C |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 128 x 64 Pixel |
| Breite | 8 cm |
| Höhe | 1 cm |
| Tiefe | 12 cm |
| Gewicht | 0,007 kg |
Bei Bestellungen ab 100,00 € übernehmen wir die Versandkosten, unabhängig vom gewählten Versanddienst. Gilt für die Lieferung nach: Deutschland.
GLS
2-3 Tage
ab 4,69 €
DHL
2-3 Tage
ab 4,99 €
Hermes
2-4 Tage
ab 4,99 €
Ambro Express (Frei Bordsteinkante)
2-4 Tage
ab 60,00 €
Ambro Express (Frei Wohnungstür)
2-4 Tage
ab 100,00 €
Die vollständigen Versandbedingungen finden Sie auf der Seite Lieferung und Bezahlung.
30 Tage Rückgaberecht, ohne Angabe von Gründen
Wenn das Produkt Ihre Erwartungen nicht erfüllt, haben Sie ab Erhalt der Sendung 30 Tage Zeit, vom Vertrag zurückzutreten. Das Produkt muss lediglich vollständig sein. Das Rückgaberecht steht Verbrauchern zu (ein Kauf ohne Bezug zu einer gewerblichen Tätigkeit).
Reklamationen
Sollte das gekaufte Produkt mangelhaft sein, können Sie eine Reklamation aus der Garantie oder der Gewährleistung geltend machen. Wir bearbeiten Reklamationen unverzüglich, spätestens innerhalb von 14 Werktagen nach Eingang der Meldung samt der beanstandeten Ware.
Frage: Guten Tag, wie groß sind die Befestigungslöcher in der Siebplatte?
Der Abstand der Befestigungslöcher (Mitte zu Mitte) beträgt 28 mm.
