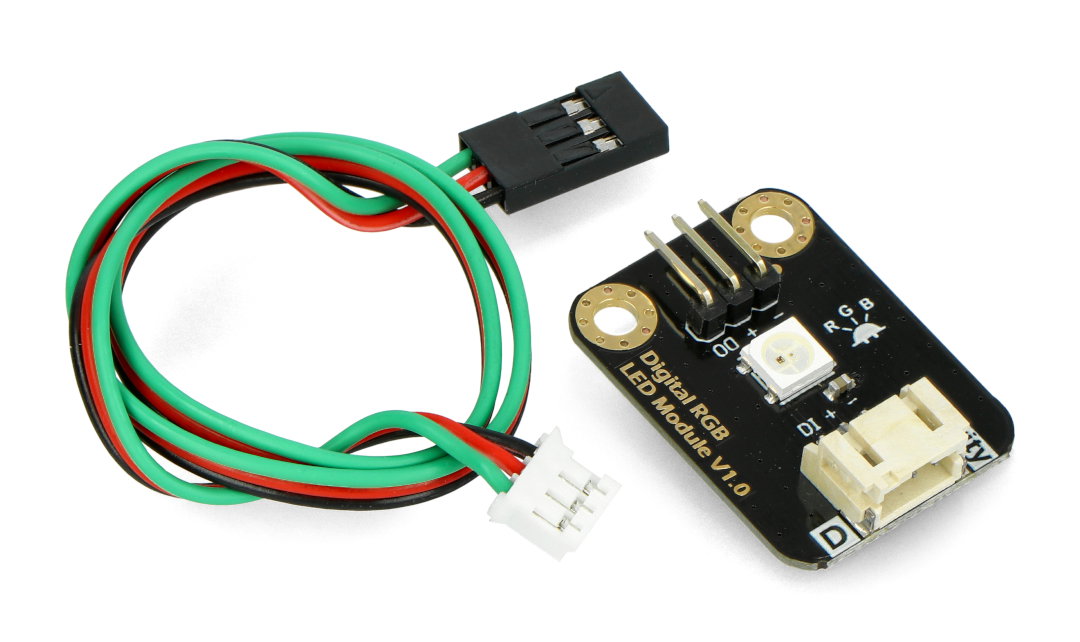

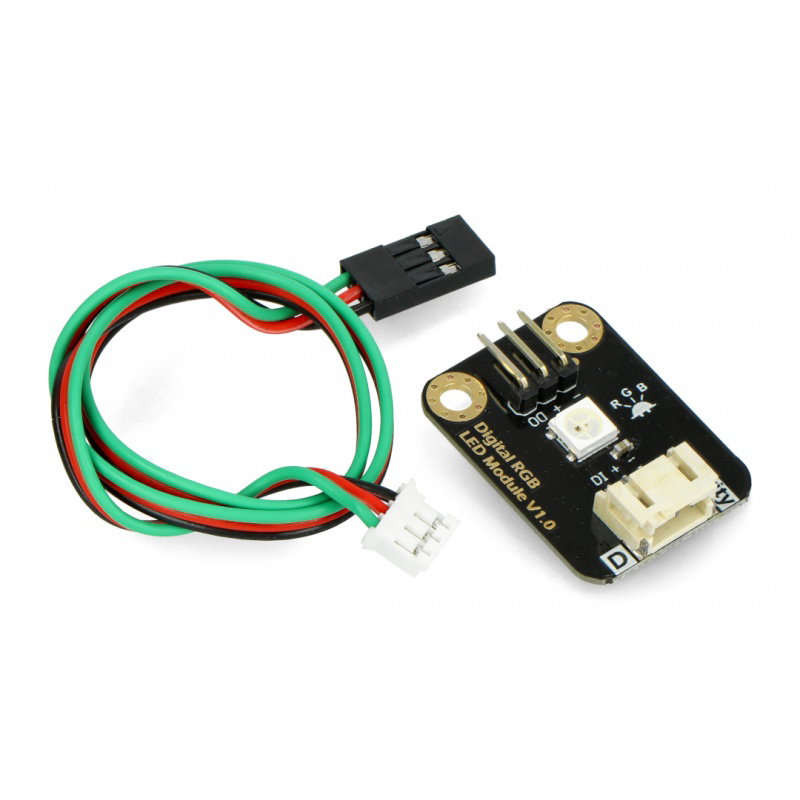

Produktbeschreibung: DFRobot Gravity: RGB-LED-Digitalmodul
Digitales RGB-Modul mit der Möglichkeit der Kaskadenschaltung, kompatibel mit RGB-LED-Streifen. Funktioniert mit den gängigsten Controllern wie Arduino , micro:bit , Firebeetle , LattePanda , RaspberryPi und mit verschiedenen Arten von DFRobot IO- Erweiterungen.
DFRobot Gravity: Digitales RGB-LED-Modul. Darüber hinaus bieten wir weitere interessante Module an.

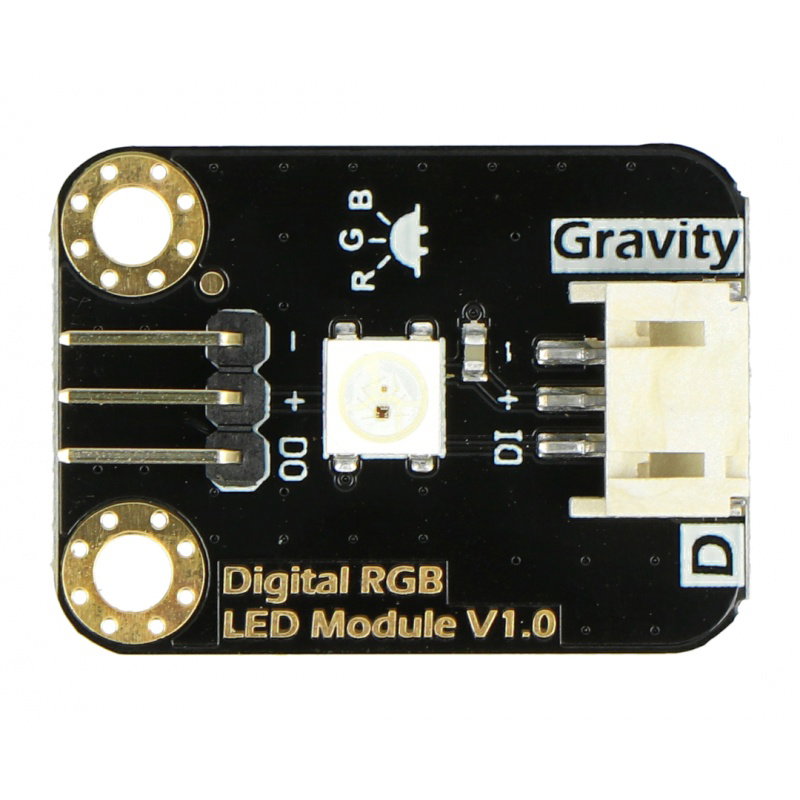

Der Aufbau des digitalen RGB-LED-Moduls DFRobot
Durch den individuellen Aufbau des Moduls reicht ein Signalpin aus, um eine einzelne LED anzusteuern, statt drei, wie es bei einem Standard-LED-Streifen der Fall ist. Diese Lösung zeichnet sich durch einen deutlich geringeren Stromverbrauch aus. Damit ist es möglich, einhundert in Kaskade geschaltete Module zu versorgen, deren Strombedarf 5 V, 2 A nicht überschreitet.

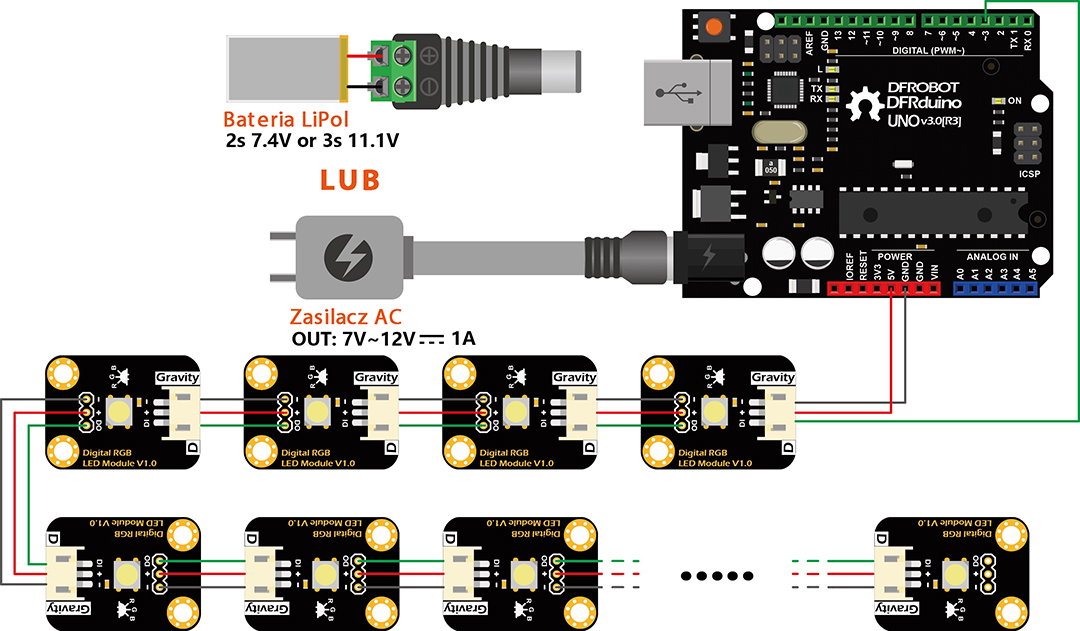

Schema der Kaskadenschaltung von Modulen am Beispiel von DFRduino UNO . Sie können Batterien oder ein Netzteil für die Stromversorgung verwenden.
Anwendungsbeispiele
- Weihnachtsdekorationen
- Signalanzeige
Spezifikation des RGB-LED-Digitalmoduls
- LED-Typ: WS2812 RGB 5050
- Eingangsspannung: 3,3 V bis 5,5 V
- Maximalstrom: 48 mA
- Ruhestrom: 0,7 mA
- Schnittstelle: Gravity 3P Digital
- Abmessungen: 30 x 22 mm
