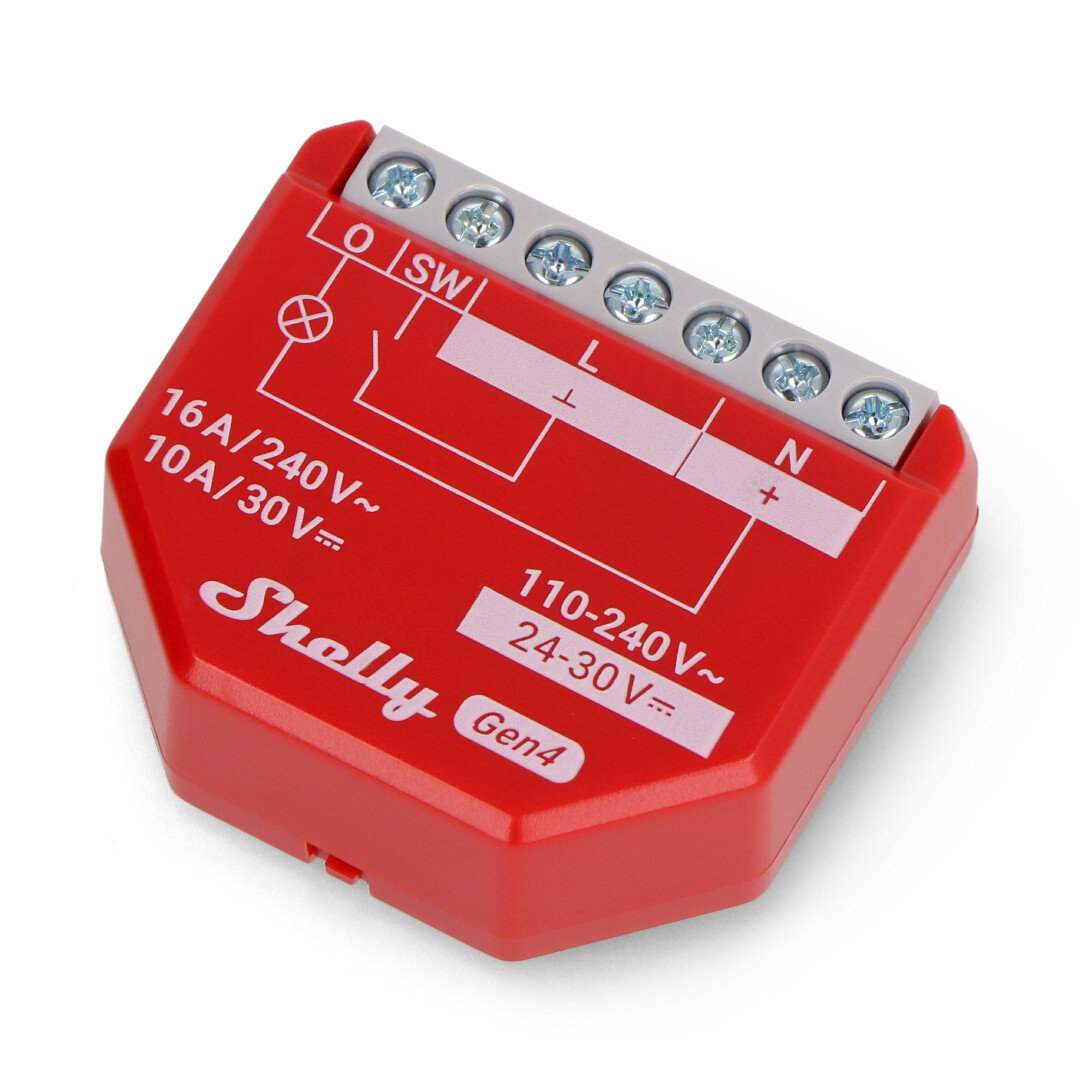

Produktbeschreibung: Shelly 1PM Gen4 - Relais AC 110 - 240 V, DC 24 - 30 V, WiFi / Bluetooth / ZigBee / Matter 16 A - Energiemessung - Android / iOS App
Das Shelly 1PM Gen4 ist ein modernes Smart-Home-Modul, das die Funktionen eines Relais und eines Stromzählers vereint. Durch die Unterstützung mehrerer Kommunikationsprotokolle wie WiFi, ZigBee, Bluetooth und Matter bietet es eine breite Kompatibilität mit verschiedenen Hausautomatisierungssystemen. Der Shelly 1PM Gen4 unterstützt Spannungen von 110 V bis 240 V AC oder 24 V bis 30 V DC. Dank seiner kompakten Größe kann er in Standard-Installationsdosen installiert werden und ist somit ideal für die Nachrüstung bestehender Elektroinstallationen.
Shelly 1PM Gen4 - Relais AC 110 - 240 V, DC 24 - 30 V, WiFi / Bluetooth 16 A - Energiemessung - Android / iOS App.

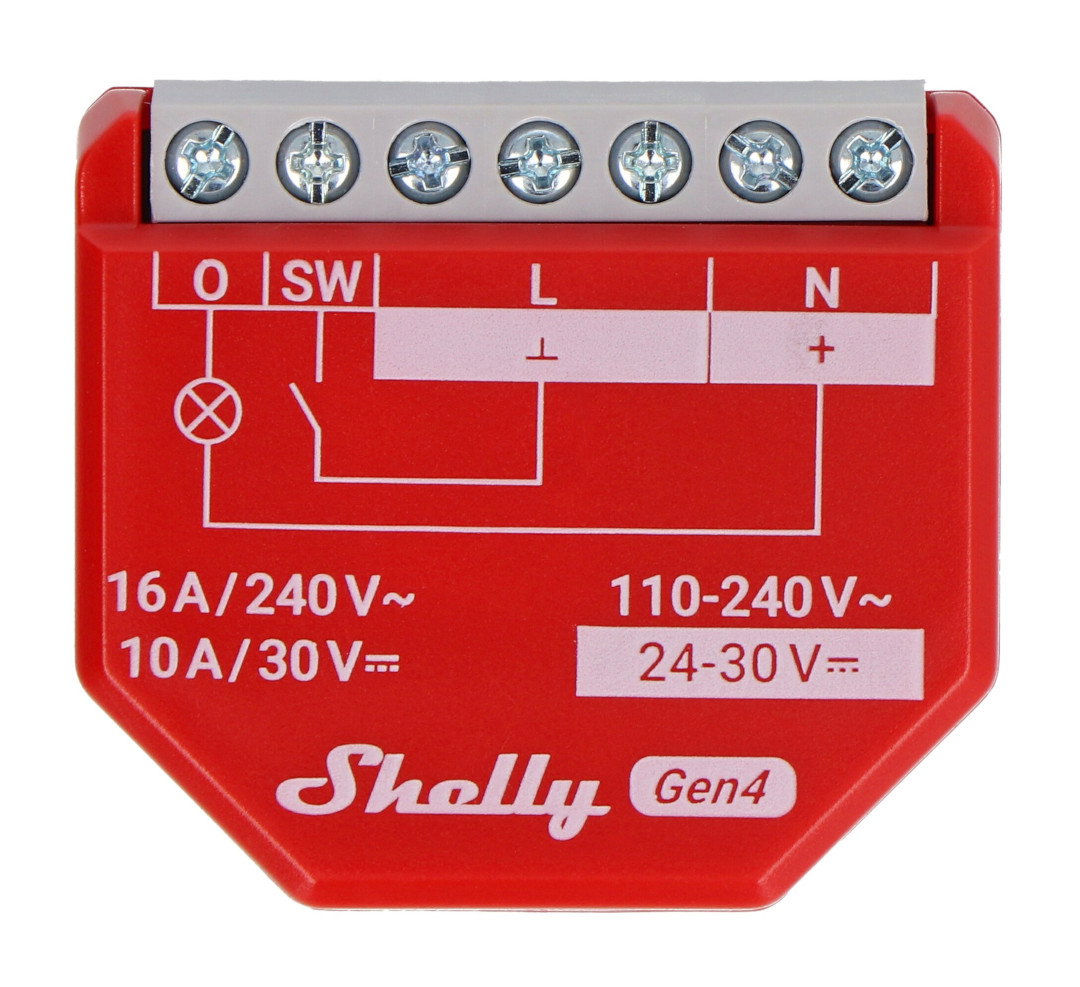

Schaltplan auf dem Modulgehäuse abgebildet.
Hauptmerkmale des Shelly 1PM Gen4
- Multi-Protokoll-Konnektivität: Die Unterstützung von WiFi, ZigBee, Bluetooth und Matter gewährleistet eine breite Kompatibilität mit Smart Home Systemen
- Leistungsmessung: präzise Überwachung des Energieverbrauchs der angeschlossenen Geräte
- Fernsteuerung: Ein- und Ausschalten von Geräten von überall aus über eine mobile App
- Kompaktes Design: einfache Installation in Standard-Installationsdosen
- Integration mit Sprachassistenten: Kompatibilität mit Amazon Alexa, Google Assistant und Samsung SmartThings

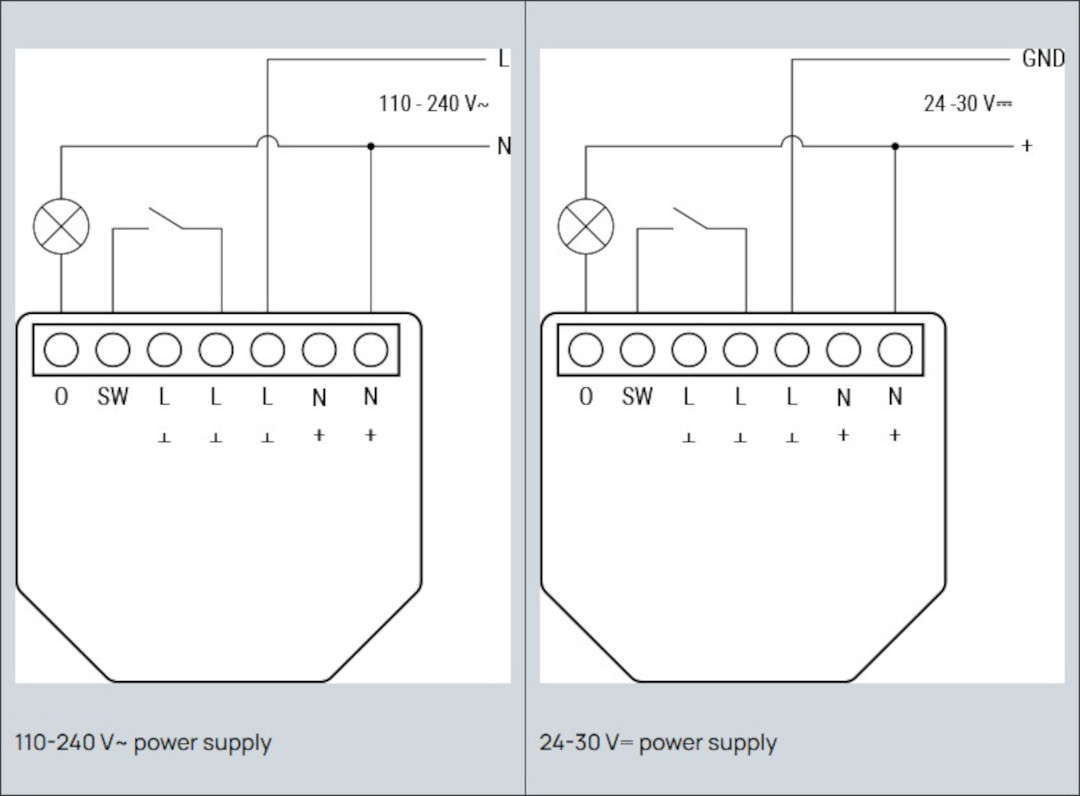

Schaltplan für das Shelly 1PM Gen4 Modul
Wenn Sie mit der Installation des Shelly 1PM Gen4 fortfahren, denken Sie daran, den Stromkreis von der Stromversorgung zu trennen. Der Montageort für das Modul sollte trocken, vor Feuchtigkeit geschützt und gut belüftet sein. Das Gerät sollte nicht in der Nähe einer Wärmequelle montiert werden und Unbefugte sollten keinen Zugang zum Steuergerät haben.
Das Modul ist mit sechs Schraubanschlüssen ausgestattet, die es ermöglichen, die Drähte mit einem klassischen Schraubendreher dauerhaft und sicher zu verbinden. Nachfolgend eine Beschreibung der Funktionen der einzelnen Anschlüsse:
- O - Schaltausgang (zum Anschluss der Last)
- L / L1 - Spannungsversorgung des Moduls: 230 V AC oder 24 V bis 30 V DC (Pluspol)
- N - Nullleiter (Minuspol)
- SW - Steuereingang für den Anschluss eines Drucktasters oder Wandschalters
- Debug-Port - wird für technische Diagnosen, Tests und Software-Updates verwendet
Denken Sie daran, bei der Arbeit mit elektrischen Geräten besondere Vorsicht walten zu lassen und entsprechende Sicherheitsmaßnahmen zu ergreifen.

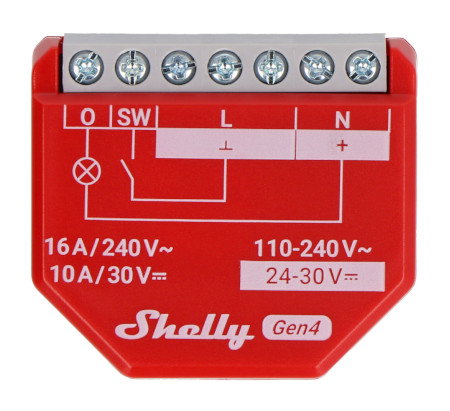

Grundlegendes Verdrahtungsschema des Shelly 1PM Gen4 Controllers.
Der Shelly 1PM Gen4 ermöglicht eine einfache Integration in verschiedene Hausautomationssysteme.
Konfiguration des Shelly 1PM Gen4 Moduls
- Anschluss an das Modulnetzwerk:
Nach dem Anschluss des Shelly 1PM Gen4 Moduls an die Stromversorgung, verbinden Sie sich mit seinem temporären WiFi-Netzwerk mit dem Namen "shelly1pm-xxxxxx", wobei "xxxxxx" die eindeutige Seriennummer des Geräts ist. - Herunterladen der App:
Laden Sie die Shelly-App aus dem Google Play Shop oder App Store herunter und installieren Sie sie auf Ihrem Smartphone. - Erstkonfiguration in der App:
Nach dem Start der Shelly App wählen Sie den Standardnamen Ihres Geräts, um die Konfiguration zu starten. Folgen Sie dann den Anweisungen auf dem Bildschirm, wählen Sie Ihr Heim-WiFi-Netzwerk aus und geben Sie Ihr Zugangspasswort ein. - Alternative Konfiguration über den Browser:
Sobald Sie mit dem Netzwerk von Shelly verbunden sind, öffnen Sie einen Webbrowser und geben Sie die Adresse ein: http://192.168.33.1.
Wählen Sie auf der erscheinenden Konfigurationsseite Ihr WiFi-Netzwerk aus und geben Sie das Passwort ein, damit sich das Modul mit Ihrem drahtlosen Heimnetzwerk verbinden kann.

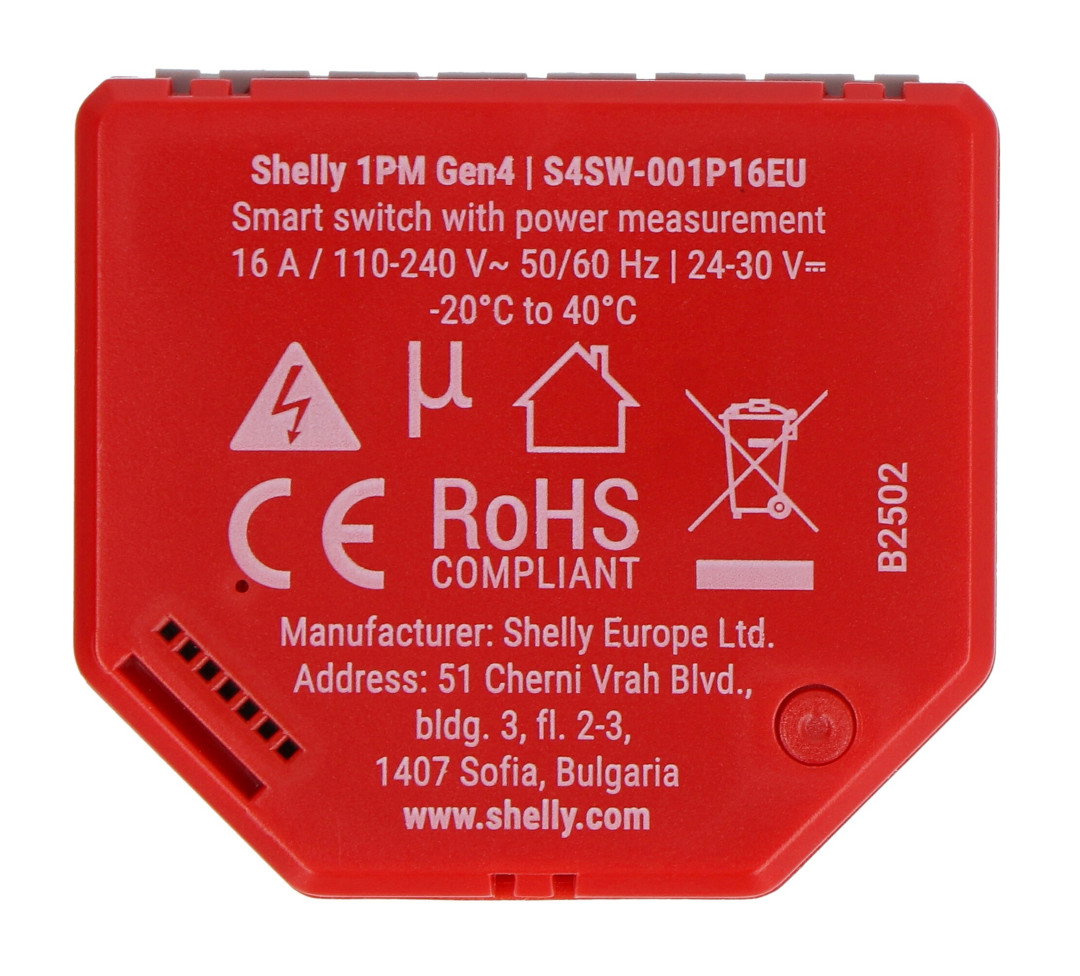

Technische Daten des Shelly 1PM Gen4 Relais
- Modell: S3SW-001P16EU Gen4
- Versorgungsspannung: 110 V bis 240 V AC / 24 V bis 30 V DC
- Leistungsaufnahme: < 1 W
- Steuerausgangstyp: Relais
- Maximale Schaltspannung AC: 240 V
- Maximale Schaltspannung DC: 30 V
- Maximale AC-Last: 16 A
- Maximale DC-Last: 10 A
- Kommunikation: WiFi, Bluetooth, ZigBee, Matter
- WiFi-Protokoll: 802.11 b/g/n, 2,4 GHz-Band
- Bluetooth-Protokoll: 4.2
- ZigBee-Protokoll: 802.15.4
- Steckverbinder: 6 Schraubklemmen (O, L1/L, SW, Debug-Anschluss)
- Maximale Leistungsaufnahme: 3680 W
- Unterstützte Protokolle: HTTP, MQTT, UDP, WebHooks
- Energiemanagement: Funktionen zur Leistungsmessung
- Schnittstelle: integriertes Webinterface zur Konfiguration und Überwachung
- Integration: Kompatibilität mit Google Home, Amazon Alexa und Samsung SmartThings
- Abmessungen: 42 x 37 x 16 mm
- Gewicht: 27 g
Der Shelly 1PM Gen4 verfügt über einen Debug-Port für Diagnose, Firmware-Updates und Service-Tests.
| Vergleich der Shelly-Geräte Gen1, Gen2, Gen3 und Gen4 | ||||
|---|---|---|---|---|
| Funktion | Shelly Gen 1 | Shelly Gen 2 (Plus/Pro, Mini) | Shelly Gen 3 | Shelly Gen 4 |
| WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi | 2,4 GHz WiFi (WiFi 6) |
| Rechenleistung | Grundlegend | Leistungsfähigere Prozessoren als Gen 1 | Shelly-Chip für optimale Leistung | Höchste Rechenleistung |
| Speicher | Basisspeicher | Bis zu 4 MB Flash (8 MB bei PRO) | 8 MB Flash, 256 kB RAM | Mehr als Gen 3 (512 kB RAM) |
| Bluetooth | Nein | Ja – für einfache Einrichtung | Ja – für einfache Einrichtung | Ja – für einfache Einrichtung |
| Skripting und Automatisierung | Nein | Erweiterte Automatisierungsfunktionen | Fortschrittliches Skripting und Automatisierung | Fortschrittliches Skripting und Automatisierung |
| Energieüberwachung | Grundlegend (ausgewählte Modelle) | Erweiterte Überwachung (einige Modelle) | Fortschrittliche Überwachung und Sicherheitsfunktionen | Fortschrittliche Überwachung und Sicherheitsfunktionen |
| Gerätesteuerung | MQTT, CoAP, HTTP Webhooks | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud | MQTTS, HTTP/HTTPS Webhooks, MQTT + Cloud |
| Virtuelle Komponenten | Nein | Verfügbar (nur PRO) | Unterstützt | Unterstützt |
| KNX-Unterstützung | Nein | Ja (nur ausgewählte PRO-Geräte) | Ja (ausgewählte Geräte) | Ja (ausgewählte Geräte) |
| Bluetooth-Gateway | Nein | Ja (außer BLU TRV, benötigt Gateway Gen 3) | Ja (außer BLU TRV, benötigt Gateway Gen 3) | Ja (außer BLU TRV, benötigt Gateway Gen 3) |
| KVS (Key-Value Store) | Nein | Ja | Ja | Ja |
| Zeitschleife | Nein | Auto EIN/AUS gleichzeitig | Auto EIN/AUS gleichzeitig | Auto EIN/AUS gleichzeitig |
| Reichweitenverlängerer | Nein | Ja | Ja | Ja (WiFi und ZigBee) |
| Gleichzeitiges AP und WiFi | Nein | Ja | Ja | Ja |
| Ethernet | Nein | Ja (nur PRO) | Ja (nur PRO) | Ja (nur PRO) |
| Verwendungszweck | Grundlegende Hausautomation | Mehr Möglichkeiten, Skripte, bessere Hardware | Fortgeschrittene Automatisierung, zukunftssicher | Vollständige Automatisierung, höchste Flexibilität |
| Protokollunterstützung | Keine | BTHome, MQTT+Cloud, KNX (PRO) | BTHome, KNXnet/IP, Matter, MQTT+Cloud, Virtuelle Komponenten | BTHome, Matter, ZigBee, TCP/IP Modbus, KNXnet/IP, MQTT+Cloud |
