Produktbeschreibung: Schalttafel/Wandschalter mit Stromversorgung für 24 V DC elektrische Antriebe + Fernbedienung - Elektrobim STE-03
Der STE-03 von Elektrobim ist ein kompakter Richtungsschalter mit integrierter Stromversorgung, der direkt aus dem 230 V Wechselstromnetz gespeist wird. Er ist für die Steuerung von 24 V DC Stellantrieben mit einer Stromaufnahme von bis zu 3 A ausgelegt, z.B. die FDI-Serie oder ausgewählte Modelle von LAD, CAR+. Dank seiner Fähigkeit, über einen Taster oder eine Fernbedienung bedient zu werden, ist der Schalter vielseitig einsetzbar. Seine Installation ist schnell und einfach - es wird lediglich eine Standard-Elektroanschlussdose benötigt. Darüber hinaus ermöglicht das elegante Design die Integration in moderne Innenräume.
Schalttafel-/Wandsteuerung mit Stromversorgung für 24 V DC elektrische Antriebe + Fernbedienung - Elektrobim STE-03.
Der Controller ist für die Steuerung von 24 V DC Stellantrieben mit einer Stromaufnahme von bis zu 3 A ausgelegt.
Hauptmerkmale des Reglers
- Stromversorgung 230 V AC, 24 V DC Ausgang: das eingebaute Netzteil macht eine externe Stromversorgung überflüssig
- Lokale und Fernsteuerung: Bedienung über Drucktaster oder 433,92 MHz-Fernsteuerung
- Betrieb mit bis zu 20 Fernbedienungen: System erweiterbar
- Bistabiler Modus: keine Notwendigkeit, die Taste während des Betriebs gedrückt zu halten
- Überlastungsschutz: schützt Gerät und Antrieb vor Beschädigung
- Kompakte Abmessungen: ideal für den Einbau in Schaltkästen
- Zeitgemäßes Design: geeignet für Wohn- und Geschäftsräume
Praktische Anwendungen
STE-03 ist die perfekte Lösung für die Haus- und Industrieautomation und ermöglicht die Steuerung von Stellantrieben für Dachfenster, Lüftungsklappen, Luken oder andere bewegliche Teile. Er wird sich in Smart-Home-Installationen, Werkstätten, Service- und Industriegebäuden bewähren.
Anschluss und Steuerung eines 24 V DC-Stellantriebs

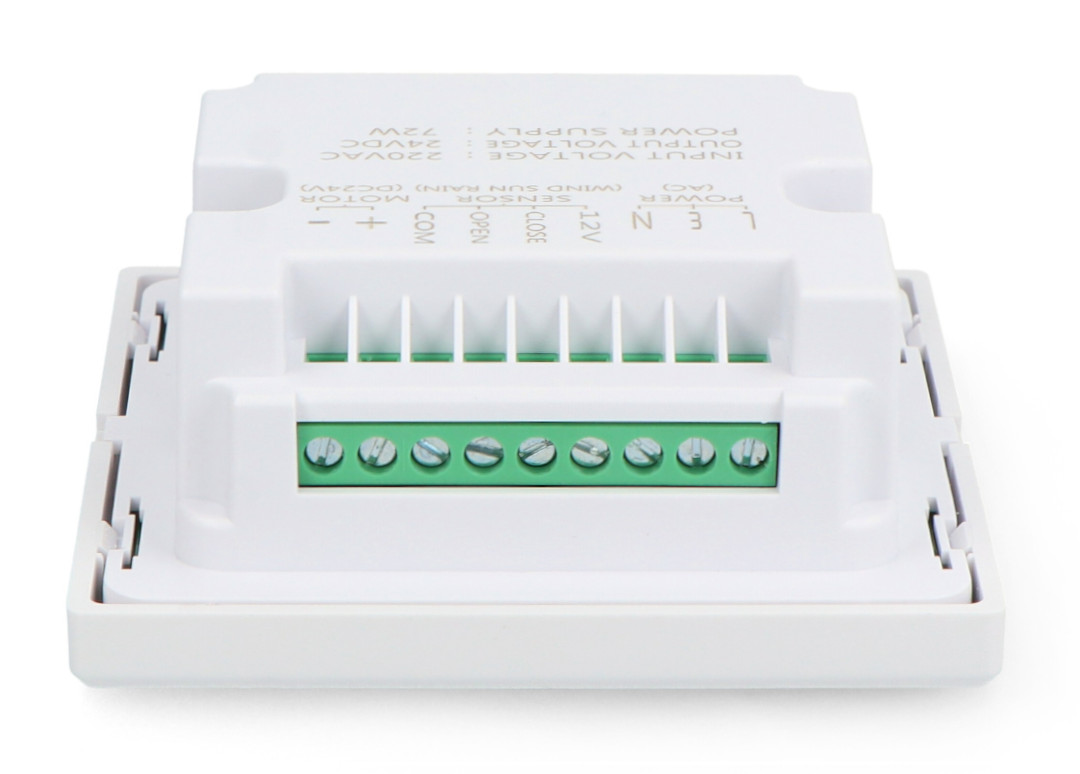

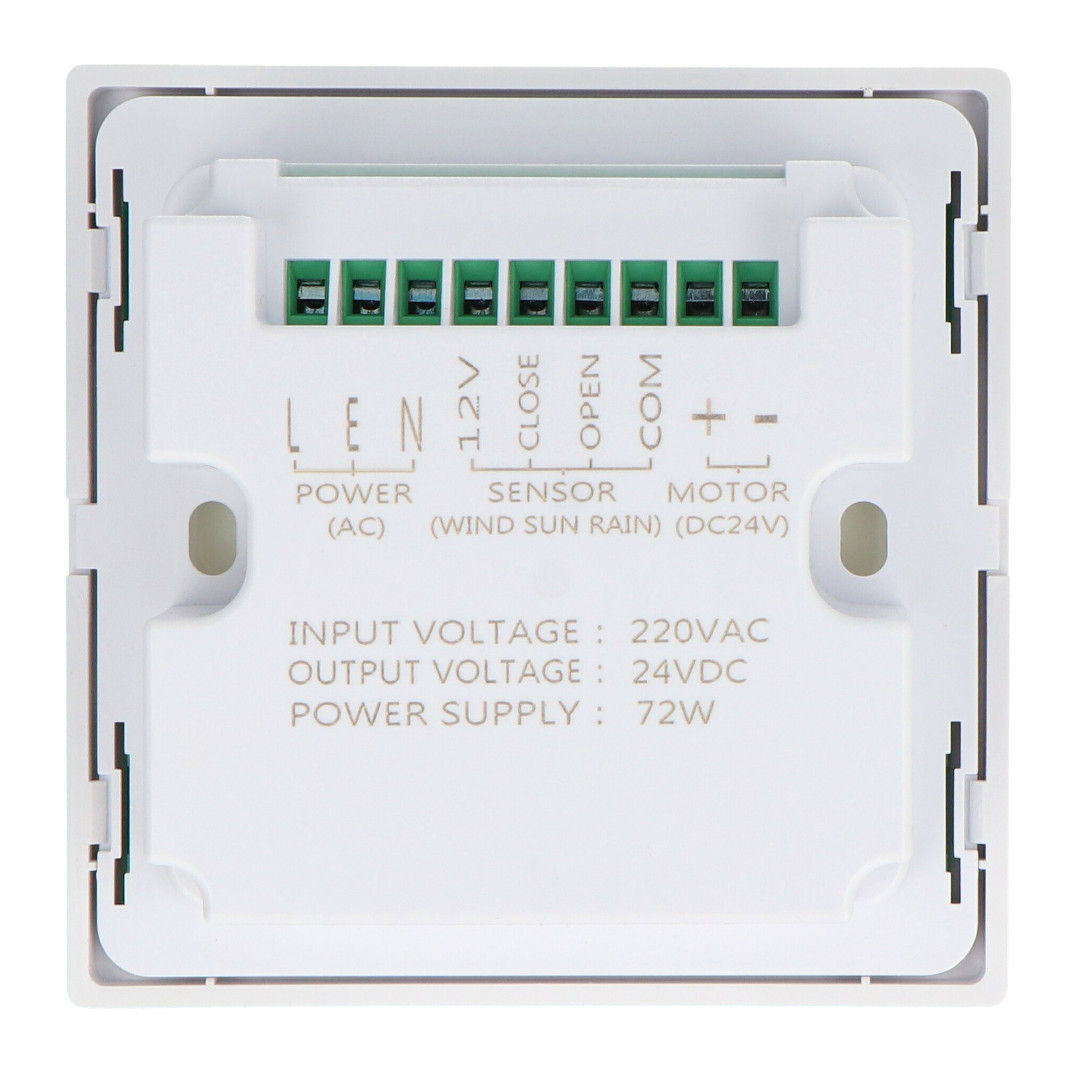

Die Steuerung STE-03 ist für den Einbau in eine Standard-Elektrodose vorgesehen und wird mit 230 V AC versorgt. Für den Anschluss wird ein dreiadriges 230-V-Versorgungskabel (3 x 1 mm²) und ein zweiadriges Kabel für den Stellantrieb (2 x 1 mm²) benötigt. Werden externe Bedientaster verwendet, müssen separate zweiadrige Signalleitungen von 0,5 mm² verwendet werden. Vor der Installation ist die Stromversorgung zu unterbrechen, und alle Anschlüsse sind gemäß dem Schaltplan in der Anleitung vorzunehmen. Nach dem Anbringen und Anschließen der Kabel wird das Gerät in der Box befestigt und die Frontplatte angebracht.

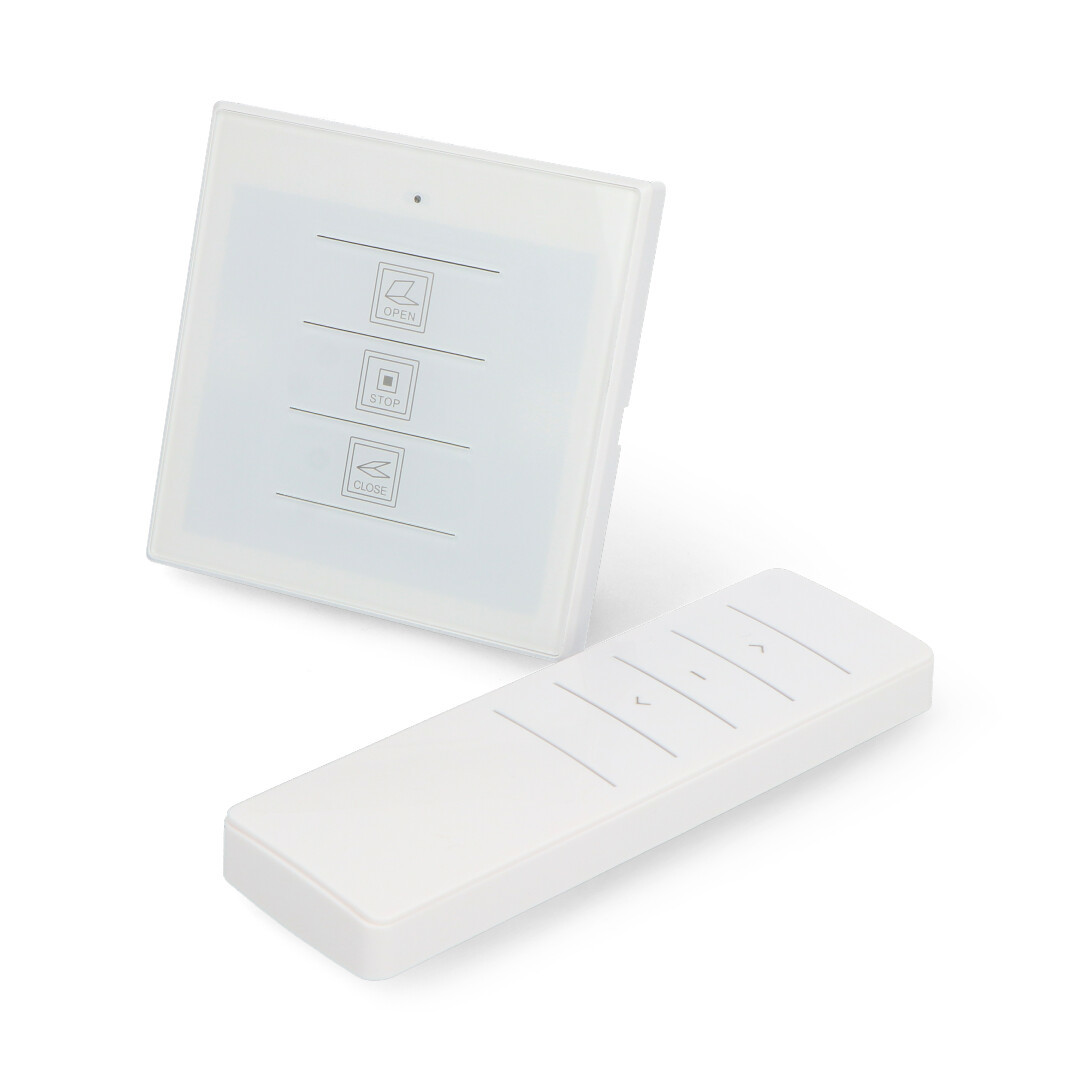

Die Steuerung erfolgt über drei Tasten auf der Vorderseite des Reglers:
- Obere Taste - Öffnen
- Mittlere Taste - Stopp
- Unterer Knopf - schließen
Die Steuerung arbeitet im bistabilen Modus, d. h. es ist nicht notwendig, die Taste gedrückt zu halten - ein Druck genügt, um die Bewegung des Stellantriebs zu aktivieren. Darüber hinaus unterstützt der STE-03 eine 433,92 MHz-Funkfernsteuerung.
Die Steuerung wird direkt aus dem 230-V-Netz gespeist.
Die Elemente sind im Set enthalten.
Technische Daten der Steuerung
- Versorgungsspannung: 230 V AC, 50 Hz
- Ausgangsspannung: 24 V DC
- Maximaler Ausgangsstrom: 3 A
- Leistungsaufnahme: 28,8 W
- Frequenz der Fernsteuerung: 433,92 MHz
- Maximale Anzahl von Fernbedienungen: 20
- Betriebstemperatur: -5°C bis 45°C
- Schutzart: IP30
- Betriebsart: bi-stabil
- Montage: in der Elektroinstallationsdose
- Schutz: Überlastungsschutz
- Abmessungen: 86 x 86 x 35 mm

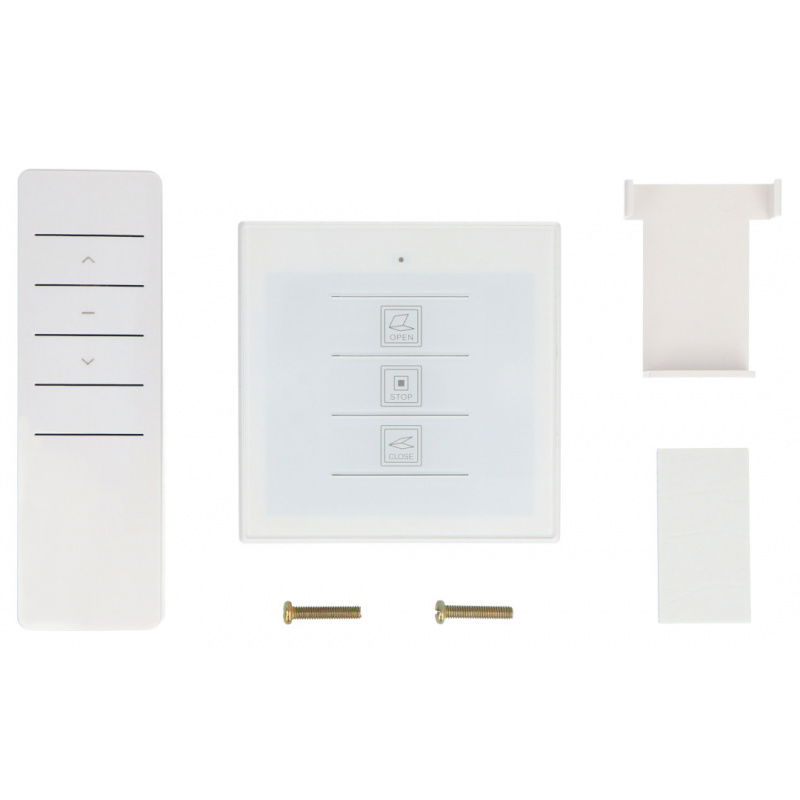

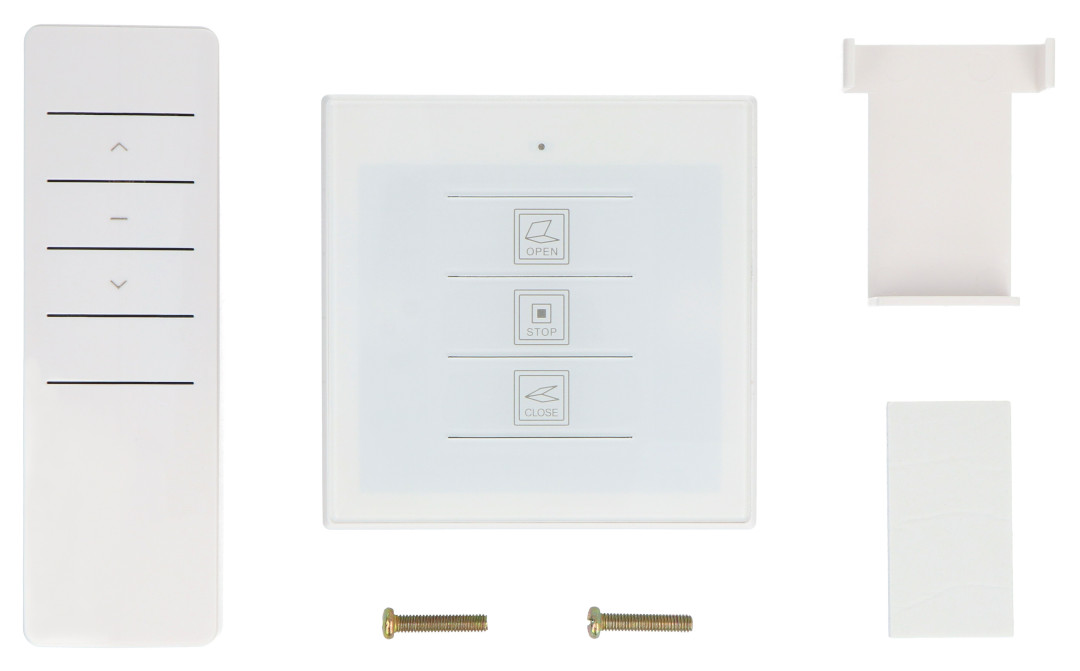

Inhalt des Sets
- STE-03 Steuergerät mit eingebauter Stromversorgung
- Fernsteuerung
