Produktbeschreibung: RS485 CAN-Erweiterung mit digitaler Isolierung für Nvidia Jetson Nano - Waveshare 22026
Das Erweiterungsboard für den Minicomputer Nvidia Jetson Nano für eine zusätzliche Kommunikationsschnittstelle - RS485/CAN . Das Waveshare -Modul ist mit zusätzlicher digitaler Isolierung gesichert, um eine bessere Kommunikationsstabilität und Anti-Interferenz zu gewährleisten. Das MCP2515-System ist für die CAN-Kommunikation über SPI -Kommunikation verantwortlich, kompatibel mit dem Sender / Empfänger SIT65HVD230DR . RS485 SP3485 wird von UART gesteuert. Unterstützt Halbduplex-Kommunikation mit automatischer TX / RX-Steuerungsunterstützung ohne Programmierung.

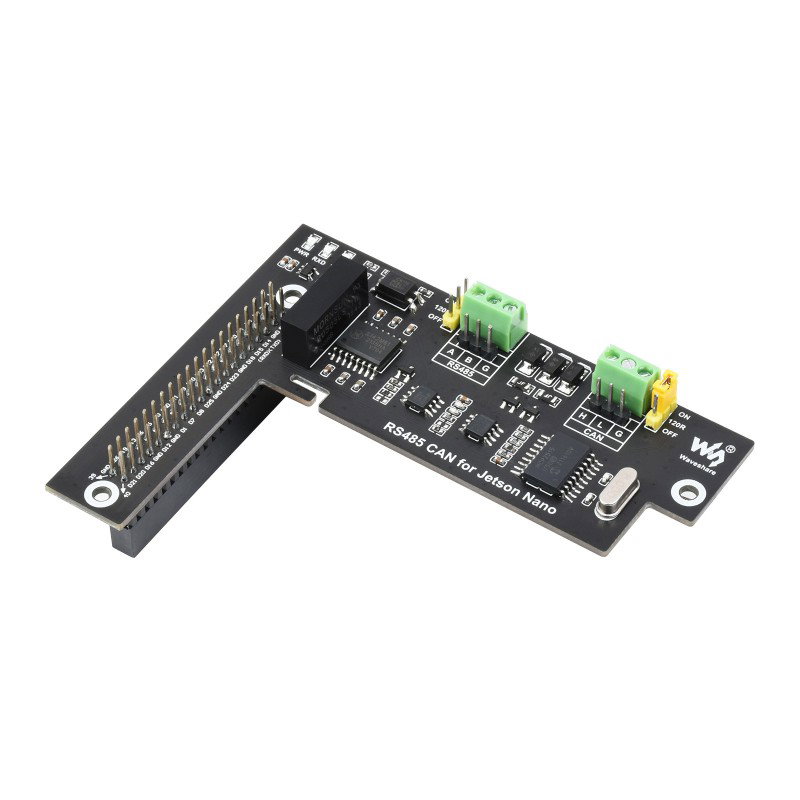

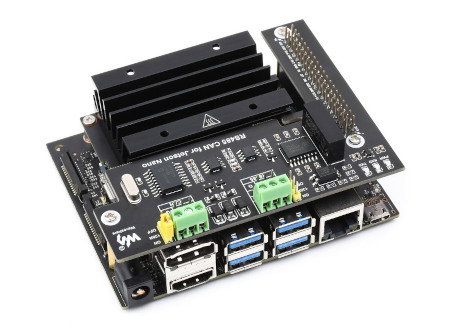

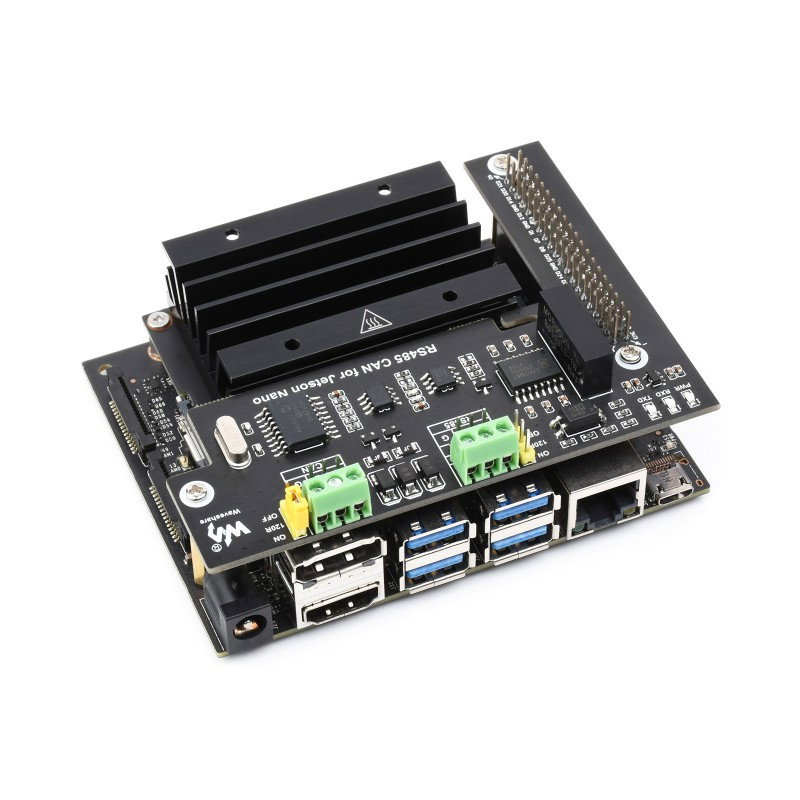

RS485 CAN-Erweiterung für Nvidia Jetson Nano. Verkaufsgegenstand ist das Erweiterungsmodul selbst, der Nvidia -Minicomputer kann separat erworben werden.
Nvidia Jeston Nano Erweiterungsmodul mit RS485 CAN-Kommunikation.Hauptmerkmale des RS485-CAN-Moduls für Nvidia Jetson Nano
- 40-poliger GPIO-Standardanschluss des Nvidia Jetson Nano Minicomputers
- Eingebauter CAN MCP2515-Controller, verfügbar über SPI-Schnittstelle, kompatibel mit SIT65HVD230DR-Transceiver
- RS485-Schnittstelle, gesteuert von UART, Halbduplex-Kommunikation, Unterstützung der automatischen TX / RX-Steuerung ohne Programmierung, eingebauter SP3485-Transceiver
- Eingebauter TVS-Schutz (Transient Voltage Suppressor), unterdrückt effektiv Überspannung und transiente Spannung im Stromkreis für RS485, anti-elektrostatisch
- Eingebauter digitaler Isolationschip, sichere Kommunikationssignalisolation und bessere Stabilität und Entstörungsleistung
- Reservierte Steuerpins ermöglichen es Ihnen, mit anderen Boards zu arbeiten
Der Hersteller stellt eine Bedienungsanleitung mit Beispielprogrammcodes zur Verfügung, die den Einstieg in die Arbeit mit dem Modul erleichtert.

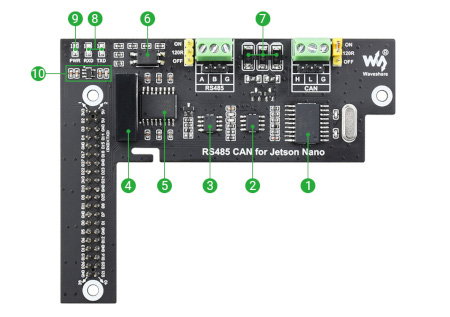

Die Verteilung der Elemente auf dem Brett
- CAN-Controller MCP2515
- CAN-Transceiver SIT65HVD230DR
- RS485 SP3485-Transceiver
- Leistungsisolierung B0505LS
- ADUM1412 digitale Isolatorschaltung
- Optoisolationssystem PC817X3CSP9F
- TVS (Transient Voltage Suppressor)
- RX / TX-Anzeige
- Kraftmesser
- Netzteil RT9193-33

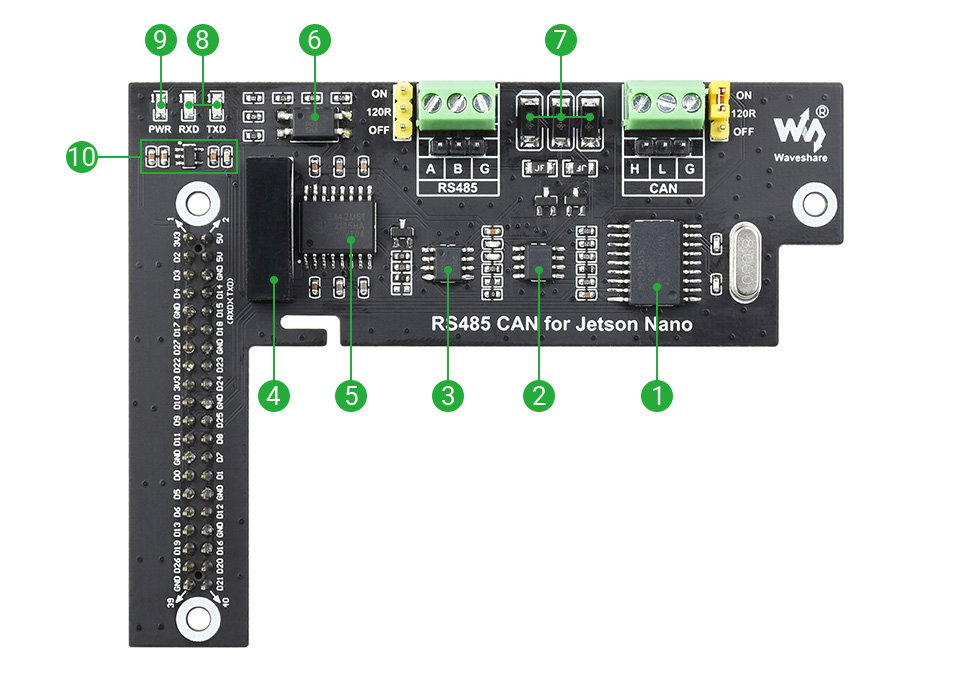

Anordnung der Komponenten auf der Erweiterungsplatine.

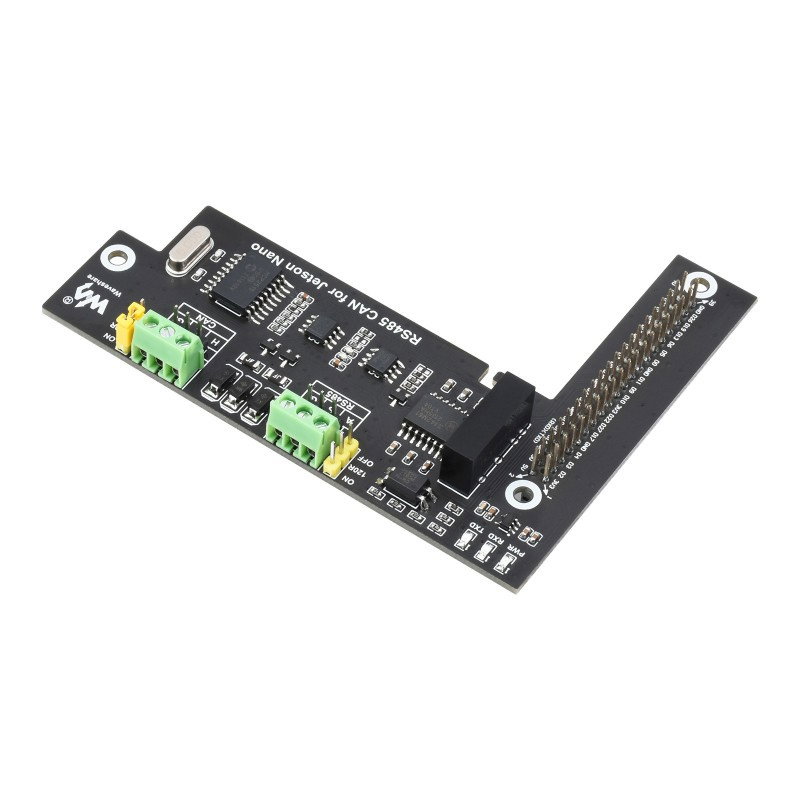

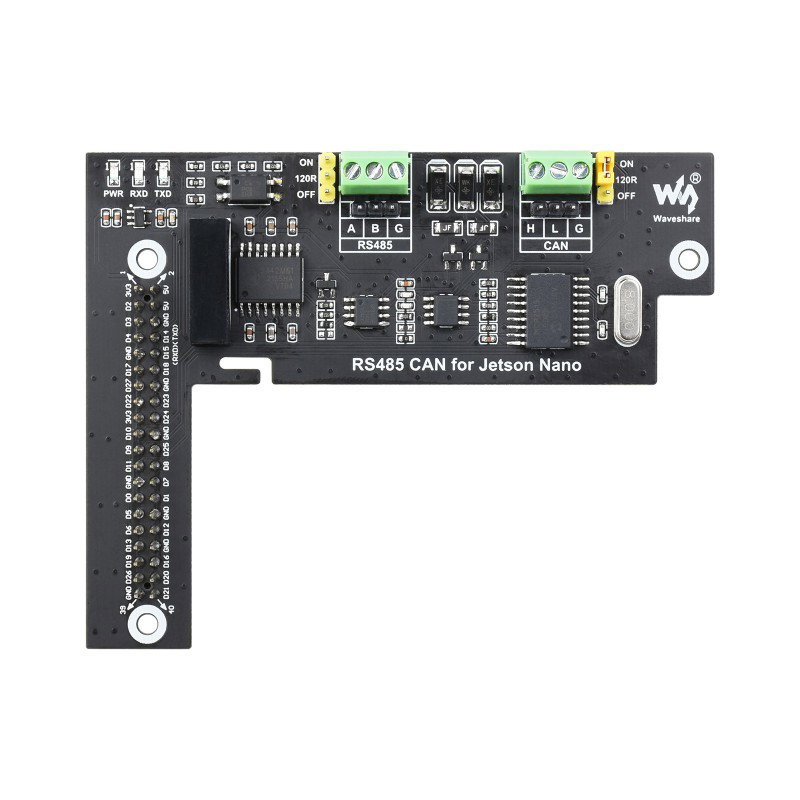

RS485 CAN-Verlängerung mit digitaler Isolierung für Nvidia Jetson Nano - Waveshare 22026.
RS485-CAN-Erweiterungsspezifikation
- CAN-Controller: MCP2515
- CAN-Transceiver: SIT65HVD230DR
- RS485-Transceiver: SP3485
- Betriebsspannung: 3,3 V
- Größe der Befestigungslöcher: 3 mm
- Abmessungen: 100 x 79 mm
Inhalt des Kits
- RS485 CAN-Verlängerung mit digitaler Isolierung für Nvidia Jetson Nano - Waveshare 22026
- Ein Satz Befestigungsschrauben
