Produktbeschreibung: Elektrokettenantrieb für Fenster SDO-01 + Fernsteuerung - 400 N 24 V 15 mm/s - Hub 300 mm
Der SDO-01 Antrieb von Elektrobim wurde für die komfortable Automatisierung von Fenstersystemen entwickelt. Der kettenbasierte Mechanismus ermöglicht eine präzise Steuerung des Kippens oder Schließens von Fenstern, auch an schwer zugänglichen Stellen. Dank des Antriebs können Kippfenster, Flügelfenster, Dachfenster und verschiedene Arten von Oberlichtern und Kuppeln problemlos bedient werden. Der Antrieb bietet eine Hubkraft von bis zu 400 N, so dass auch schwere Fensterkonstruktionen von 500 mm bis 1.500 mm Breite bedient werden können, und seine Haltekraft von 2.000 N schützt ein geöffnetes oder geschlossenes Fenster wirksam vor unkontrollierter Bewegung durch Wind oder andere äußere Einflüsse. Der Arbeitshub der Kette beträgt 300 mm und die Leerlaufgeschwindigkeit 15 mm/s, was eine schnelle und komfortable Bedienung gewährleistet. Der Antrieb arbeitet mit einer sicheren Spannung von 24 V DC, während eine Steuerung mit integriertem Netzteil die einfache Versorgung des gesamten Systems über das 230 V AC-Netz ermöglicht. Dank seines niedrigen Geräuschpegels (≤ 55 dB) ist er ideal für den Einsatz in gewerblichen Räumen geeignet, ohne den Arbeitsalltag oder die Freizeitaktivitäten zu stören.

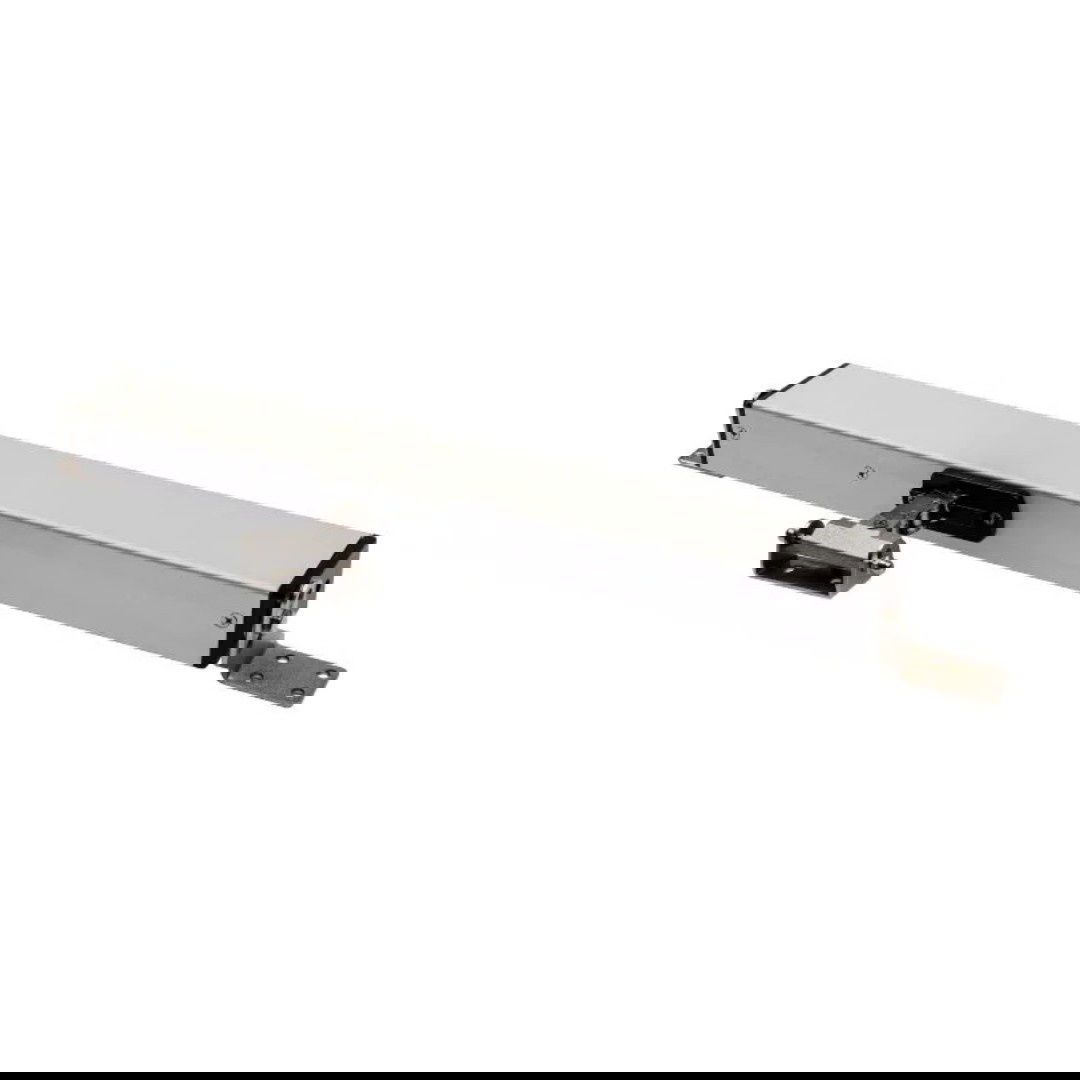

Elektrischer Kettenfensterantrieb SDO-01 + Fernbedienung - 400 N 24 V 15 mm/s - Hub 300 mm.
Das Set ist mit einer geeigneten Steuerung mit eingebauter Stromversorgung ausgestattet.
Hauptmerkmale des Antriebs
- Kettenantrieb: sanftes und sicheres Öffnen und Schließen der Fenster
- Belastbarkeit bis zu 400 N: Handhabung schwerer Fensterflügel
- 2.000 N Haltekraft: effiziente Sicherung der Fensterposition
- Sicherheitsgerichtete 24 V DC: Kompatibilität mit Niederspannungsanlagen
- Eingebaute Steuereinheit mit 230-V-AC-Stromversorgung: vereinfachte Installation und reduzierte Installationskosten
- Schutz: Überlast- undÜberspannungsschutz
- Fensterbreitenbereich: von 500 mm bis 1500 mm
- Hub der Kette 300 mm: einstellbare, bedarfsgerechte Lüftungsöffnung
- Geräuscharmer Betrieb: Geräuschpegel ≤ 55 dB
Steuerung und Sicherheit

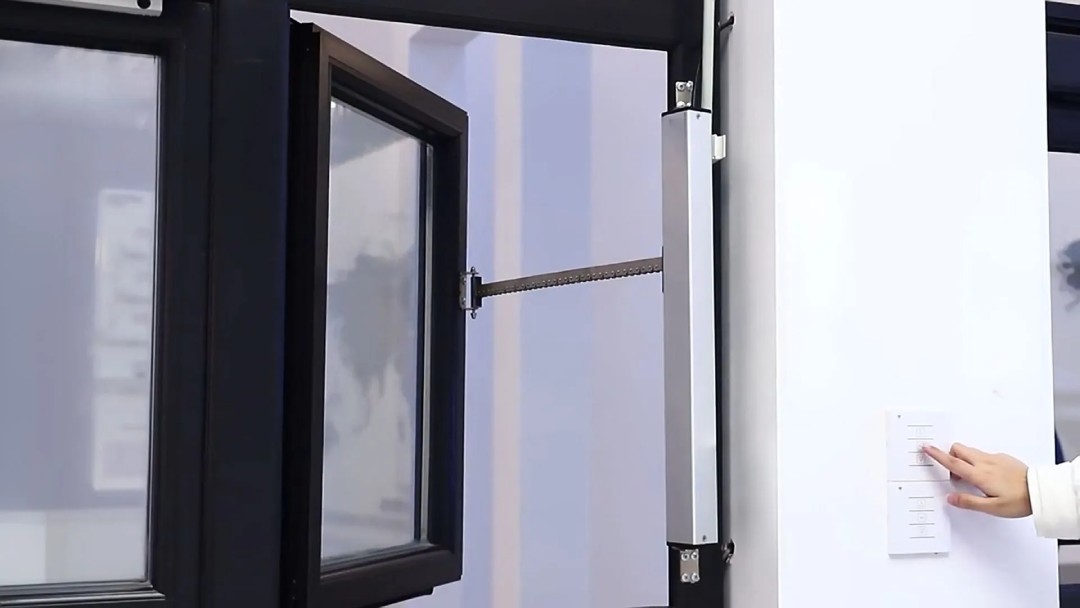

Der Antrieb SDO-01 wird über Tasten an der Steuereinheit oder über eine Fernbedienung bedient. Der bistabile Betrieb ermöglicht das Öffnen und Schließen des Fensters mit einem einzigen Tastendruck, ohne dass die Taste gedrückt gehalten werden muss. Der Überlastungsschutz stoppt den Antrieb automatisch, wenn er auf ein Hindernis stößt, und schützt so das Gerät und den Benutzer. Darüber hinaus erfüllt der Antrieb die Anforderungen der Überspannungsschutzkategorie III, was die Sicherheit beim Einsatz in der Gebäudeelektrik erhöht.
Praktische Anwendungen

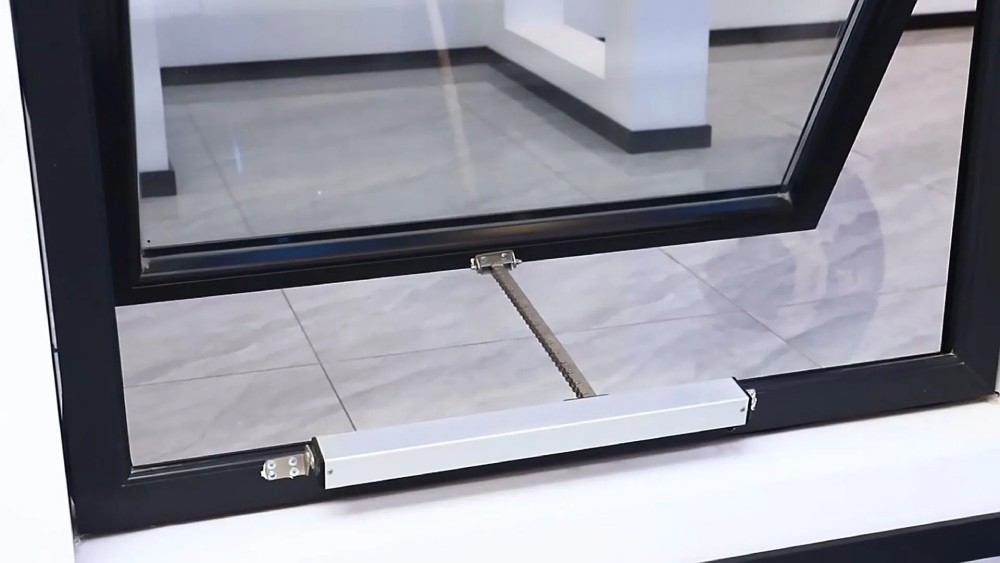

Der SDO-01 ist ideal für den Einsatz in Einfamilienhäusern, Schulen, Büros, Sportanlagen, Lagerhallen, Büros und Produktionshallen. Dank seiner robusten Bauweise und hohen Haltekraft ermöglicht er die automatische Steuerung von einzelnen und kombinierten Fenstern, Oberlichtern und Lüftungsklappen. Durch die Möglichkeit der Fernsteuerung verbessert das System den Lüftungskomfort und die Sicherheit der Nutzer erheblich.
SDO-01 wurde für die automatische Steuerung von Fenstern entwickelt.
Im Set enthaltene Komponenten.
Technische Daten des Antriebs
- Spannungsversorgung des Reglers: 230 V AC, 50 Hz
- Stromversorgung des Motors: 24 V DC
- Nennstrom: ≤ 1,2 A
- Leistungsaufnahme: 28,8 W
- Hebekraft: 400 N
- Haltekraft: 2000 N
- Hub der Kette: 300 mm
- Arbeitsgeschwindigkeit (ohne Last): 15 mm/s
- Bereich der Fensterbreite: 500 mm bis 1500 mm
- Geräuschpegel: ≤ 55 dB
- Schutzart: IP30
- Betriebstemperatur: -5°C bis 45°C
- Einschaltdauer: 10% (maximal 1 Minute Dauerbetrieb)
- Art des Mechanismus: Kette
- Schutz: Überlastungsschutz
- Abmessungen des Stellantriebs: 470 mm (Gesamtlänge) x 50 mm (Höhe mit Griff) x 40 mm (Breite des Griffs)
- Abmessungen der Steuerung: 86 x 86 x 26 mm

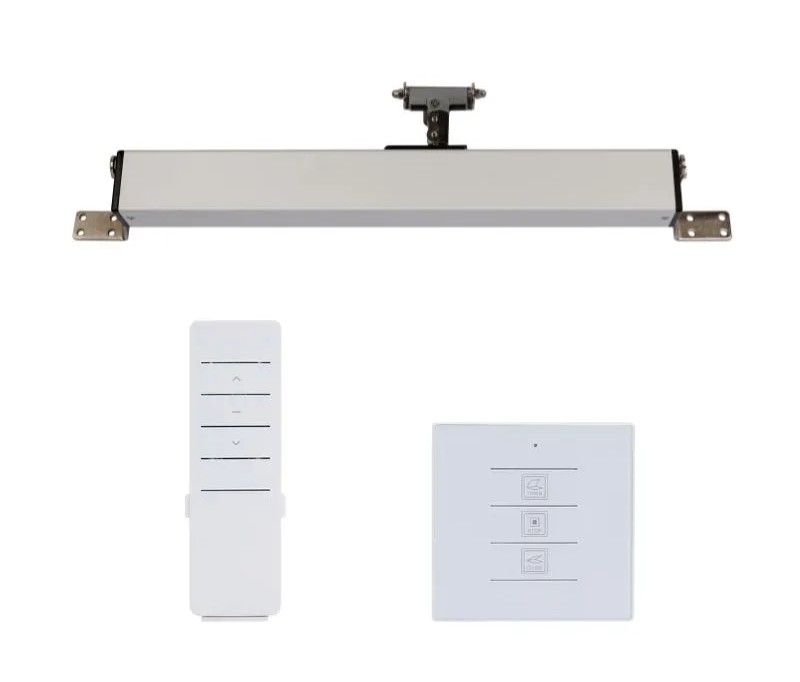

Inhalt des Sets

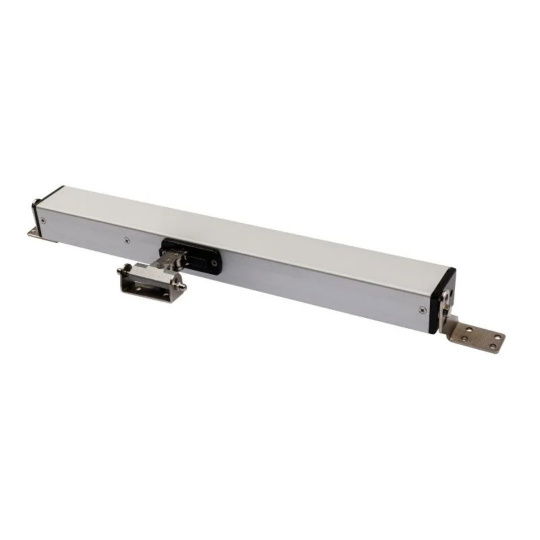

- Elektrokettenantrieb SDO-01
- Fernsteuerung
- Touch-Bedienfeld
- Montagewinkel für Stellantrieb
- Befestigungsstift

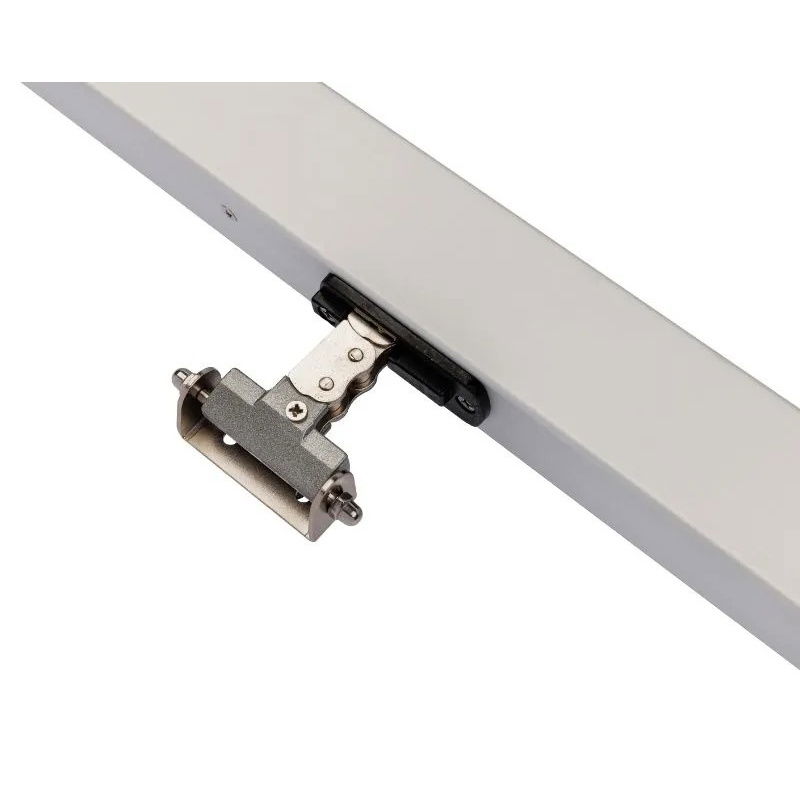

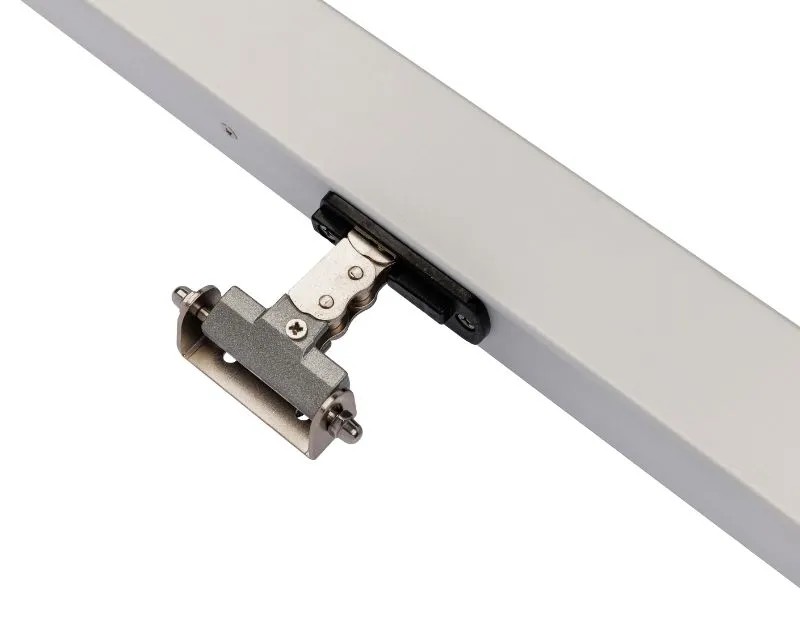

- Befestigungswinkel für die Kette
- Schrauben des Stellantriebs
