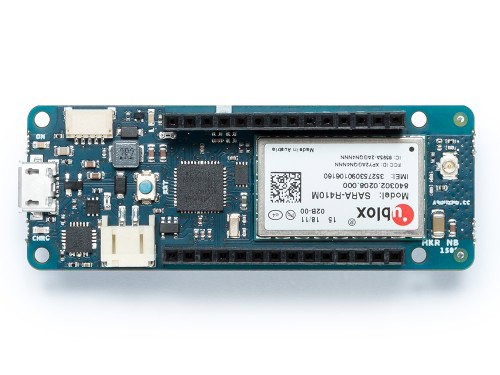

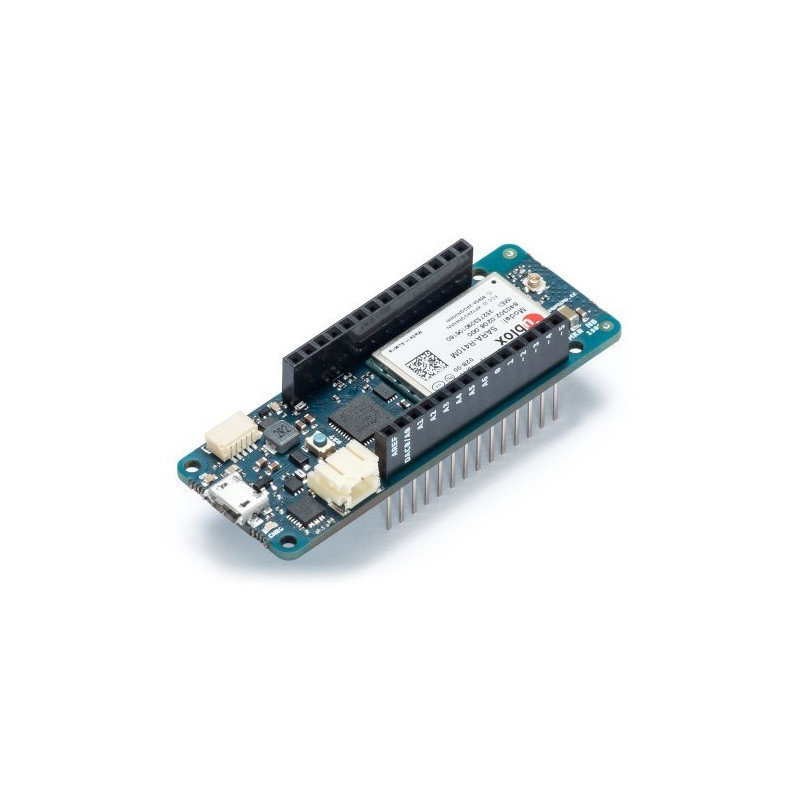

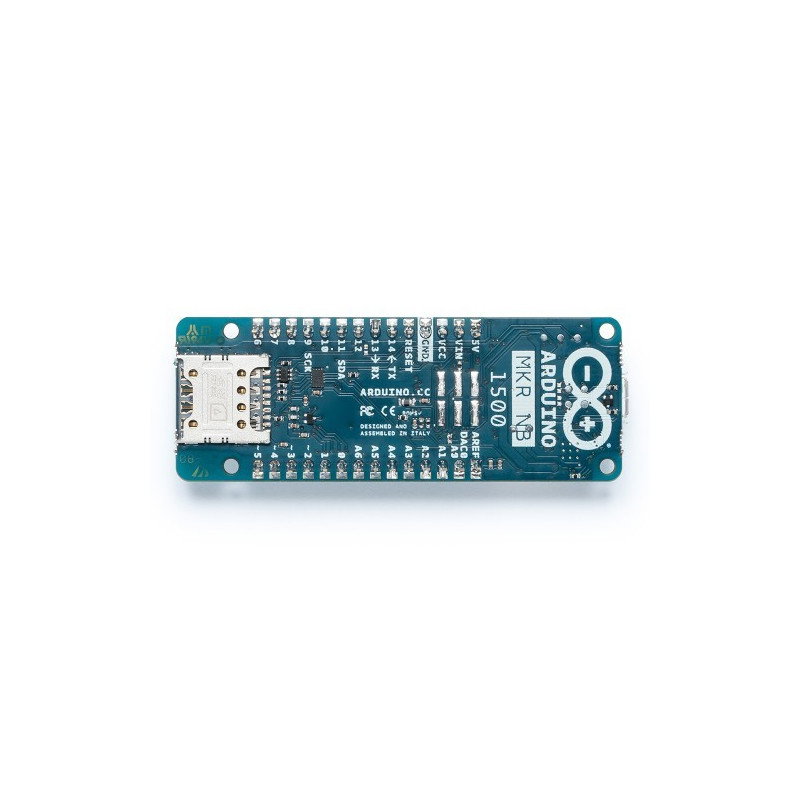

Produktbeschreibung: Arduino MKR NB 1500 - ABX00019
Das Modul basiert auf dem Atmel ATSAMD21 SoC und U-blox SARA-R410M und ermöglicht NarrowBand-IoT- und LTE Cat M1 -Konnektivität. Das Board verfügt über einen Cortex-M0+-Kern , 256 KB Flash-Speicher , 32 KB SRAM , 8 digitale Ein-/Ausgänge, 12 PWM-Kanäle, 7 analoge Eingänge und beliebte Kommunikationsschnittstellen, einschließlich I2S . Funktioniert mit einer Spannung von 3,3 V. Entwickelt für IoT-Projekte. Das Modul kann mit einem Li-Pol 1S 3,7 V Akku mit mindestens 700 mAh betrieben oder bei externer Stromversorgung des Moduls aufgeladen werden. ATSAMW25 besteht aus drei Hauptblöcken:
- SAMD21 Cortex-M0-Kern + 32-Bit-ARM-MCU mit geringem Stromverbrauch
- WiFi U-Blox Nina-W10 Low-Power 2,4 GHz IEEE 802.11 b / g / n
- ECC508-Krypto-Authentifizierung
Erster Lauf
Um Ihnen den Einstieg in das Modul zu erleichtern, haben wir ein Tutorial vorbereitet, das die Installation und den ersten Start der Arduino-Umgebung behandelt.
Die Hauptmerkmale des Arduino MKR NB1500
Nachfolgend sind einige Merkmale aufgeführt, die Arduino-Module von anderen programmierbaren Boards unterscheiden.
| Name | Beschreibung |
|---|---|
| Bootloader installiert | Dank des installierten Bootloaders benötigt man zum Programmieren des Geräts lediglich ein passendes Micro-USB-Kabel und eine Software von der Herstellerseite . |
| Kleine Größe | Diese Version zeichnet sich durch eine geringe Größe aus: 61,5 x 25 mm. Es hat keine gelöteten Anschlüsse. Im Set enthalten sind Goldpin Strips zur Selbstmontage. |
| Standard NB-IoT und LTE Cat | Das Arduino MKR NB 1500 verfügt über einen SARA-R410M-Chip von U-blox, der NarrowBand-IoT- und LTE-Cat-M1-Konnektivität ermöglicht. |
| Digitale Ausgänge |
8 digitale Ein-/Ausgänge ermöglichen ua Steuerung von LEDs, Relais und Lesen der Tastenzustände. |
| Aktuelle Effizienz | Die maximale Stromausbeute einer einzelnen Leitung beträgt 7 mA. |
| PWM- Ausgänge |
12 PWM-Ausgänge ermöglichen beispielsweise die Steuerung der Motoren und der Helligkeit der LEDs. |
| Analoge Eingänge |
7 Eingänge unterstützt ua der eingebaute Analog-Digital-Wandler mit einer Auflösung von bis zu 12 Bit Sensoren mit Analogausgang. |
| Serielle Kommunikation | Das Gerät unterstützt gängige Kommunikationsschnittstellen, darunter: UART, I2C, I2S und SPI. |
| Eingebauter Speicher |
Das Atmel ATSAMW25 -System wird mit einem Signal mit einer Frequenz von 48 MHz getaktet, verfügt über 256 KB Flash-Speicher und 32 KB SRAM-Speicher. |
| 5V Stromversorgung microUSB / 3,7-V-Batterie |
Um den Arduino mit Strom zu versorgen, können Sie ein 5-V-Netzteil mit einem microUSB-Anschluss oder einen 3,7-V-Li-Pol-1S-Akku mit einer Mindestkapazität von 700 mAh verwenden. |
| Aufladen von Li-Pol-Akkus | Das Modul hat die Funktion, Batterien mit einer Spannung von bis zu 4,2 V mit einer Intensität von 350 mAh zu versorgen. |
| Eingebaute LEDs | Die angeschlossene LED an Pin 6 ermöglicht das Debuggen einfacher Programme. |
Gegenstand des Verkaufs ist das Original-Arduino-Produkt, Botland ist der offizielle Distributor dieser Firma .
Warnung!
Das Set enthält keine Antenne, diese kann separat erworben werden.
Spezifikation des Arduino MKR NB 1500
- Versorgungsspannung: 3,7 V bis 5 V
- Stromaufnahme: 7 mA
- Atmel ATSAMD21-Chip
- Kern: Cortex-M0
- Maximale Taktfrequenz: 48 MHz
- SRAM-Speicher: 32 kB
- Flash-Speicher: 256 KB
- E/A-Anschlüsse: 8
- PWM-Ausgänge: 12
- Anzahl der analogen Eingänge: 7 (Kanäle des A/C-Wandlers mit einer Auflösung von bis zu 12 Bit)
- Serielle Schnittstellen: UART, SPI, I2C, I2S
- Externe Interrupts
- MicroUSB-Buchse
- JST 2,0 mm Buchse zum Anschluss von Li-Pol 3,7 V Akkus
- Fliesengröße: 61,5 x 25 mm
- Gewicht: 32 g
Arduino MKR NB 1500 – leistungsstarke Möglichkeiten im Miniaturformat
Das Arduino MKR NB 1500 ist eines der neuesten Mitglieder der ständig wachsenden Arduino-Familie. An Bord einer kleinen Platine befindet sich ein Funkmodul der renommierten Marke u-blox – SARA-R410M, das die Standards NarrowBand-IoT und LTE Cat M1 unterstützt.
Das Herzstück des Boards ist ein Prozessor der SoC-Klasse (Atmel ATSAMD21), der auf der effizienten und stromsparenden ARM Cortex-M0 + -Architektur basiert und mit einem großen Flash-Speicher (256 KB) und bis zu 32 KB RAM-Speicher ausgestattet ist. Dem Anwender stehen 8 digitale GPIO-Leitungen, 7 Kanäle eines 12-Bit-ADC-Wandlers und sogar 12 PWM-Kanäle zur Verfügung. Der Prozessor verfügt über alle wichtigen Hardware-Peripherie-Schnittstellen: SPI, I2C, I2S und UART.
Anwendungsbeispiele des Arduino MKR NB 1500
Das Vorhandensein eines hochwertigen IoT-Funkmoduls und eines effizienten, energiesparenden ARM-Prozessors macht den Arduino MKR NB 1500 - ABX00019 perfekt für alle Arten von Internet of Things-Anwendungen - einschließlich intelligenter Gebäude, Sensornetzwerke oder sogar ... ferngesteuerter Roboter.
Ein großer Vorteil des vorgestellten Boards ist das eingebaute Ladegerät für 1-zellige Lithium-Polymer-Akkus. Das Modul unterstützt Batterien mit einer Kapazität von bis zu 250 mAh, was den Benutzer von der Notwendigkeit befreit, externe Stromkreise bereitzustellen - Ladegeräte, DC / DC-Wandler usw.
Eigenes Smart Home System mit Arduino MKR NB 1500
Arduino MKR NB 1500 ABX00019 wurde mit Blick auf IoT-Anwendungen entwickelt und eignet sich daher perfekt für intelligente Gebäudeinstallationen. Sie können es unter anderem als Teil lokaler Treiber verwenden, die eine Verbindung zu einem größeren zentralen Modul herstellen, das das Ganze verwaltet.
Das System ist sowohl mit digitalen als auch mit analogen Eingängen ausgestattet, was den Einsatz noch universeller macht. Die geringe Größe (nur 60,5 x 25 mm) ermöglicht es Ihnen, die Platine problemlos in das Gehäuse verschiedener Geräte und Module einzubauen.
Erfahren Sie mehr über das Arduino MKR NB 1500
Wenn Sie daran interessiert sind, wie Sie das Arduino MKR NB 1500 sonst noch verwenden können, oder die Installations- und Inbetriebnahmedetails überprüfen möchten, lesen Sie unser Benutzerhandbuch.
Weiterführende Informationen finden Sie auch in der Rubrik „Nützliche Links“ – dort finden sich unter anderem Links zur Herstellerseite, zum Arduino-Anwenderforum, zur Arduino-IDE-Software oder zur ATSAMW25-Dokumentation.
