Produktbeschreibung: Arduino MKR WAN 1310 - LoRaWAN SAMD21 - ABX00029
Modul mit 32-Bit Atmel ARM Cortex-M0 + Mikrocontroller, 256 KB Flash-Speicher und 32 KB SRAM . Das Board kann verbunden werden mit: der Arduino Create - Plattform , Ihrem eigenen LoRa -Netzwerk mit dem Arduino Pro Gateway LoRa sowie der bestehenden LoRa-WAN-Infrastruktur, wie z. B. The Things Network . MKR WAN 1310 verfügt über ein neues Batterieladesystem, 2 MB Flash-Speicher und eine verbesserte Steuerung des Stromverbrauchs durch das Board. Die I/O-Pins arbeiten mit einer Spannung von 3,3 V , höhere Spannung kann die Platine beschädigen. Das Modul ist vollständig kompatibel mit der Arduino -Umgebung.
Um mit dem LoRa-Netzwerk zu kommunizieren, verwendet das Modul das Murata CMWX1ZZABZ-System, dank dessen Sie verschiedene Projekte erstellen können, die eine drahtlose Verbindung erfordern, oder Projekte, die auf IoT (Internet of Things) basieren. Die Stromversorgung des Arduino MKR WAN 1310 erfolgt über den eingebauten Micro-USB-Port mit 5 V Spannung oder mittels Li-Ion oder Li-Pol 3,7 V Akkus, wobei das Modul nur 104 uA Strom verbraucht. MKR WAN 1310 mit 2 MB Flash-Speicher unterstützt Datenprotokollierung und OTA (Over The Air). Mit diesen Funktionen können Sie Konfigurationsdateien auf das Board übertragen, eigene Skriptbefehle erstellen oder einfach lokale Daten speichern und an einen anderen Ort übertragen.
Gegenstand des Verkaufs ist das Original- Arduino -Produkt, Botland ist der offizielle Distributor dieser Firma .
|
Erster Lauf Um Ihnen den Einstieg in das Modul zu erleichtern, haben wir ein Tutorial vorbereitet, das die Installation und den ersten Start der Arduino-Umgebung behandelt. |
Haupteigenschaften
Nachfolgend sind einige Merkmale aufgeführt, die das MKR WAN 1310 von anderen programmierbaren Boards unterscheiden.
| Charakteristisch | Beschreibung |
|---|---|
| Bootloader installiert | Dank des installierten Bootloaders benötigt man zum Programmieren des Geräts lediglich ein passendes Micro-USB-Kabel und eine Software von der Herstellerseite . |
| Kleine Größe | Diese Version zeichnet sich durch eine geringe Größe aus: 67,64 x 25 mm. Es hat gelötete Stecker auf der Unterseite und Buchsen auf der Oberseite. |
| Digitale Ausgänge |
8 digitale Ein-/Ausgänge ermöglichen ua Steuerung von LEDs, Relais und Lesen der Tastenzustände. |
| Aktuelle Effizienz | Die maximale Stromausbeute einer einzelnen Leitung beträgt 7 mA. |
| PWM- Ausgänge |
12 PWM-Ausgänge ermöglichen beispielsweise die Steuerung der Motoren und der Helligkeit der LEDs. |
| Analoge Eingänge |
7 Eingänge unterstützt ua der eingebaute Analog-Digital-Wandler mit einer Auflösung von bis zu 12 Bit Sensoren mit Analogausgang. |
| Serielle Kommunikation | Das Gerät unterstützt gängige Kommunikationsschnittstellen, darunter: UART, I2C und SPI. |
| Eingebauter Speicher |
Das Atmel SAMD21 -System wird mit einem Signal mit einer Frequenz von 48 MHz getaktet, verfügt über 256 KB Flash-Speicher und 32 KB SRAM-Speicher. Zusätzlich verfügt das Board über 2 MB externen Flash-Speicher (QSPI). |
| 5V Stromversorgung microUSB / 3,7-V-Batterie |
Um den Arduino mit Strom zu versorgen, können Sie ein 5-V-Netzteil mit einem microUSB-Anschluss, einen VIN-Pin mit einer Spannung von 5 bis 6 V oder 2 AA / AAA -Batterien verwenden. Es ist auch möglich, einen Li-Ion- oder Li-Pol-Akku über den JST PHR-2-Anschluss anzuschließen. |
| Lora | Funkkommunikation, die sich durch geringen Stromverbrauch und relativ große Reichweite auszeichnet, eine ideale Lösung für IoT-Geräte |
| Abspielen von Musikdateien | Das Modul ermöglicht das Abspielen von Musikdateien über die SPI-Schnittstelle ( SPI1 ). |

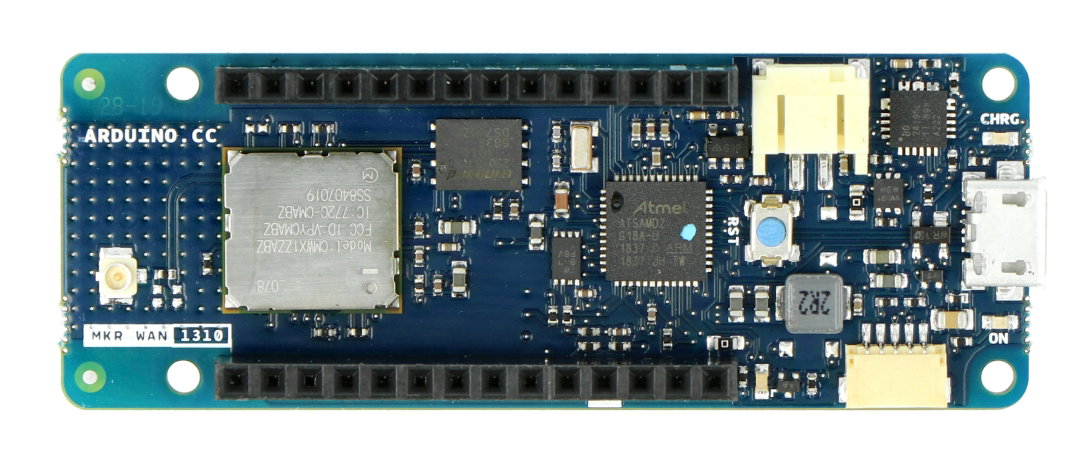

Arduino MKR WAN 1310 - Ansicht von oben.
|
Bei der Installation von Software, die von einer anderen als der auf der Rückseite des Moduls beschriebenen Quelle heruntergeladen wurde, erhält der Benutzer eine Meldung über einen nicht autorisierten Lieferanten der Karte. Es kann mit einem Klick abgebrochen werden und die Umgebung funktioniert ordnungsgemäß. Wir achten darauf, dass alle mit dem Arduino-Symbol gekennzeichneten Boards original sind und aus einer Hand stammen – das können Sie anhand der Liste der autorisierten Distributoren herausfinden. |
CPU: Atmel SAMD21 ARM Cortex-M0 + 32 Bit Arduino MKR WAN 1310-Spezifikation
- Taktfrequenz: 32,768 kHz (RTC), 48 MHz
- Versorgungsspannung (USB / VIN): 5V
- Batteriebetrieben: 2x AA oder 2x AAA / Li-Ion oder Li-Pol Akku
- Arbeitsspannung der I/O-Pins: 3,3 V
- Digitale I/O-Pins: 8
- PWM-Pins: 12
- Unterstützte Schnittstellen: UART, SPI, I2C
- Analoge Eingangspins: 7 (ADC 8/10/12 Bit)
- Analoge Ausgangspins: 1 (DAC 10 Bit)
- Pins, die externe Interrupts handhaben: 8
- Maximaler Strom der I/O-Pins: 7 mA
- Flash-Speicher: 256 KB
- SRAM-Speicher: 32 KB
- Externer Flash-Speicher: 2 MB
- Eingebaute LEDs: 6
- Anschlüsse: microUSB, micro uFL, JST PHR-2
- Maximale Antennenleistung: 2 dB
- Arbeitsfrequenz: 433/868/915 MHz
- Abmessungen: 67 x 64 x 25 mm
- Gewicht: 32 g
Arduino MKR - kleinere Abmessungen, noch höhere Leistung
Arduino Uno ist die am häufigsten gewählte Hardware- und Softwareplattform, sowohl von Bastlern als auch von Profis. Zusammen mit der integrierten Softwareumgebung namens Arduino IDE ist es ein sehr guter Ausgangspunkt für diejenigen, die das Programmieren von Grund auf lernen möchten, sowie für diejenigen, die sich professionell mit dem Prototyping programmierbarer elektronischer Geräte beschäftigen. Der Hersteller erweiterte das Angebot um Arduino MKR-Module, die eine noch höhere Hardwareleistung bieten und die Kommunikation mit LoRa-WAN-Netzwerken unterstützen.
Drahtlose Kommunikation für IoT-Geräte
Im Gegensatz zum Arduino Uno, das auf dem 8-Bit-Atmega-328p-Chip basiert, der mit 16 MHz arbeitet, basieren die MKR-Boards auf dem SAMD21 Cortex M0 + -Mikrocontroller in 32-Bit-Architektur, der mit 48 MHz getaktet ist. Eine höhere Rechenleistung ermöglicht den Einsatz des MKR-Boards in Remote-Kommunikationssystemen, die das LoRa-WAN-Protokoll verwenden. Dadurch eignet sich der Arduino MKR perfekt für zahlreiche Projekte des Internets der Dinge.
