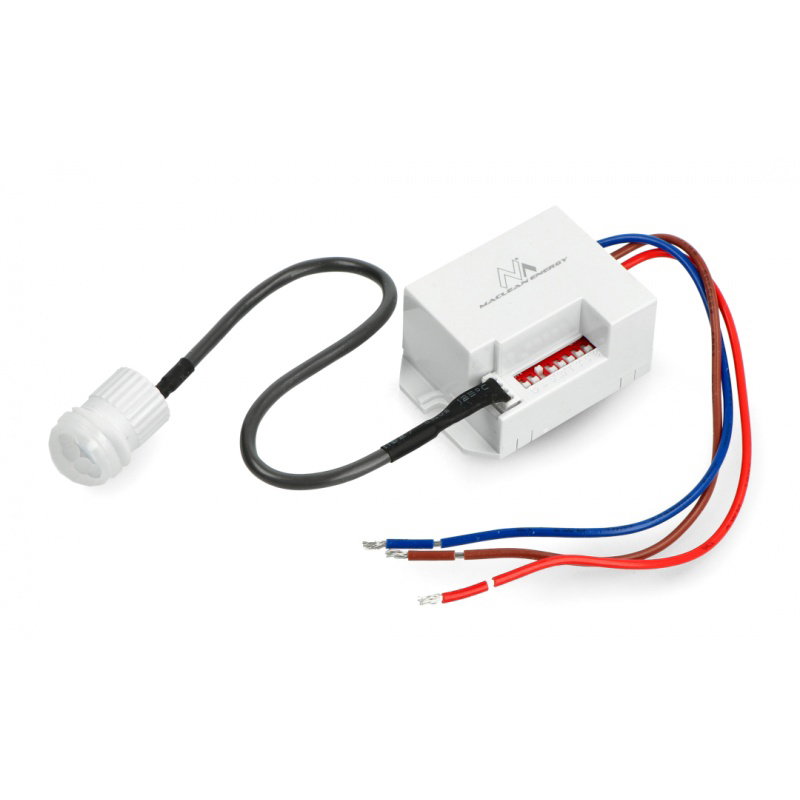

MCE32 220-240 V PIR-Bewegungsmelder - Deckenmontage
Der PIR-Sensor ermöglicht die Bewegungserkennung. Es dient zur automatischen Steuerung von Beleuchtung oder anderen Geräten. Der Sensor arbeitet mit Infrarot. Wird durch die Bewegung eines Wärme abgebenden Objekts aktiviert. Der Sensor wird mit einer Spannung von 220 V bis 240 V AC versorgt, er kann Glühlampen mit einer Leistung von bis zu 800 W einschalten.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: PIR-Bewegungsmelder MCE32 220-240 V - Deckenmontage
Der PIR-Sensor ermöglicht die Bewegungserkennung. Es dient zur automatischen Steuerung von Beleuchtung oder anderen Geräten. Der Sensor arbeitet mit Infrarot. Wird durch die Bewegung eines Wärme abgebenden Objekts aktiviert. Der Sensor wird mit einer Spannung von 220 V bis 240 V AC versorgt, er kann Glühlampen mit einer Leistung von bis zu 800 W sowie LED- und Energiesparlampen mit einer Leistung von bis zu 200 W einschalten.
Der Sensor hat die Fähigkeit, die Beleuchtungszeit nach dem Erkennen eines Objekts mit Schaltern anzupassen. Es stehen Werte von 5 s bis 8 min zur Verfügung. Die Reichweite kann auch auf 3 m oder 6 m eingestellt werden.

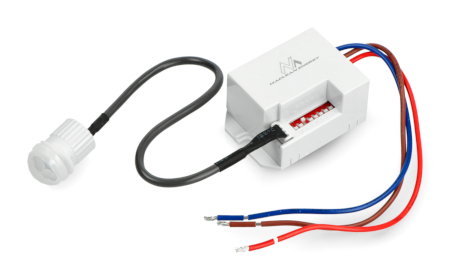

MCE32 PIR-Bewegungsmelder 220-240 V - Deckenmontage.
Verbindung

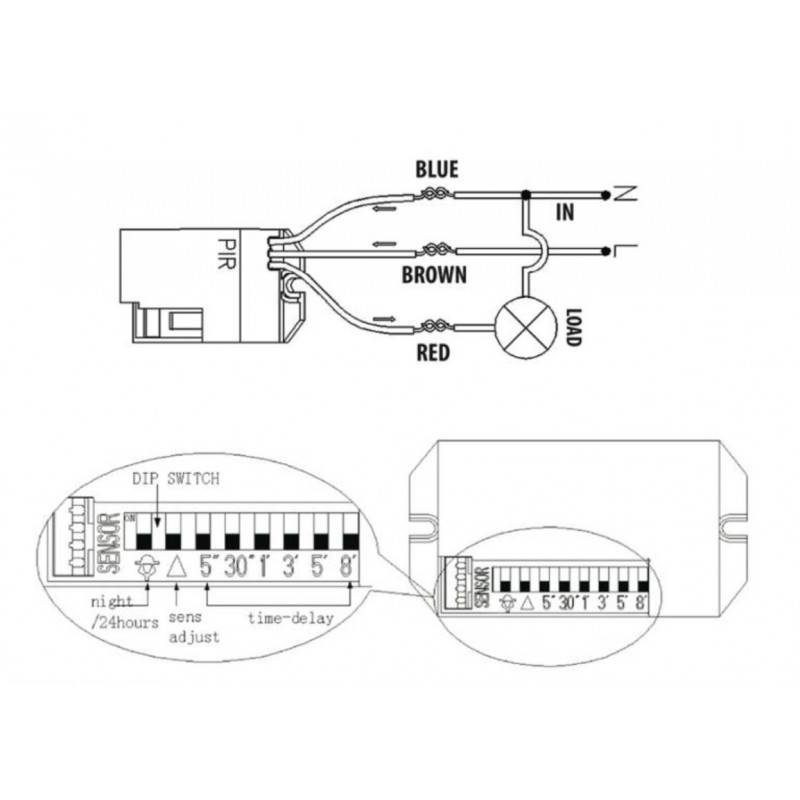

Der Sensor sollte gemäß dem folgenden Diagramm angeschlossen werden. Mit Schaltern können Sie die Zeit und den Bereich des Sensors einstellen.
Spezifikation des PIR-Bewegungssensors
- Versorgungsspannung: 220 V bis 240 V
- Blickwinkel:
- Wandmontage: 120°
- Deckenmontage: 360°
- Reichweite: 3 m bis 6 m bei 24° (wählbar)
- Der Sensor erkennt Tag und Nacht
- SUN-Modus: Das Gerät arbeitet Tag und Nacht
- MOND-Modus: Funktioniert nur bei einer Beleuchtung von weniger als 10 Lux
- Einstellbarer Bereich der Lichtempfindlichkeit: von 10 Lux bis 2000 Lux
- Arbeitstemperatur: -20 °C bis 40 °C
- Einstellbare Beleuchtungszeit:
- 5 Sek
- 30 Sek
- 1 Minute
- 3 Minuten
- 5 Minuten
- 8min
- Leistungsaufnahme: ca. 0,5 W
- Maximale Sensorleistung:
- Glühlampen: 800 W
- Energiespar- und LED-Leuchtmittel: 200 W
- Montagehöhe:
- Wandmontage: 1,8 m bis 2,5 m
- Deckenmontage: 2,2 m bis 4 m
- Schutzart: IP20
- Sensorabmessungen: 15 x 25 mm
- Abmessungen Steuermodul: 55 x 37 x 26 mm
Omnidirektionaler Bewegungsmelder mit Relais

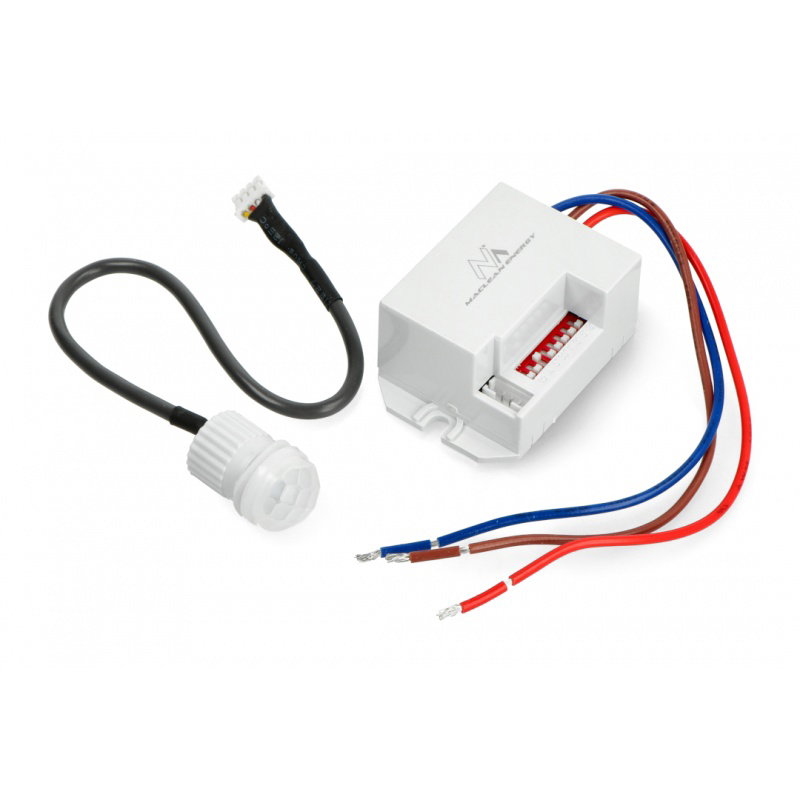

Von einem PIR-Bewegungssensor gesteuertes Schaltmodul. Das Set besteht aus einem omnidirektionalen Sensor, der an einem kurzen Kabel montiert ist, und einem Steuermodul mit einem Ausgang, der ein direktes Schalten der Last ermöglicht (z. B. eine durch Bewegung aktivierte Lampe).
Der MCE32 220-240V PIR-Bewegungsmelder - Deckenmontage, bietet einen Erfassungsbereich von 3 bis 6 Metern. Es kann im SONNEN-Modus (Aktivierung unabhängig von der Außenbeleuchtung) oder im MOND-Modus (Aktivierung nur bei Beleuchtung unterhalb der im Bereich von 10 bis 2000 Lux eingestellten Schwelle möglich) arbeiten. Die Leuchtdauer kann im Bereich von 5 Sekunden bis sogar 8 Minuten eingestellt werden.
Bewegungsmelder - Installationsschema und Auswahl
Bei dem vorgestellten Detektor zur Steuerung der Beleuchtung wird kein zusätzliches Relais benötigt - das Gerät verfügt über einen eingebauten Treiber mit einer Belastung von bis zu 800 W (bei einer klassischen Glühbirne) oder 200 W (LED und Energie -Sparbirnen). Der Netzstrom (blaue und braune Drähte) sollte an die Detektoranschlüsse angeschlossen werden, und der gesteuerte Empfänger sollte zwischen dem Neutralleiter (braun) und dem roten Ausgangsdraht angeschlossen werden.
Je nach Anwendungsfall kann für eine gegebene Installation ein Decken-, Eck- oder Wandbewegungsmelder ausgewählt werden. Deckenmelder lassen bei der Installation ziemlich viel Freiheit, da ihr Sichtfeld normalerweise 360° erreicht – sie können also an fast jedem Punkt im Raum auf Bewegungen reagieren. Eck- und Wandmelder wiederum ermöglichen eine bessere Kontrolle des überwachten Bereichs, was in der Regel vor allem bei Alarmanlagen wichtig ist.
Infrarotsensor MCE32 - Funktionsprinzip
PIR-Bewegungsmelder kommen überall dort zum Einsatz, wo das Ein- und Ausschalten elektrischer Geräte automatisiert werden soll. Ein hervorragendes Beispiel für einen solchen Sensor ist der PIR MCE32. Dieser Sensor verfügt über einen eingebauten Infrarotstrahlgenerator, der von Objekten mit einer höheren Temperatur als der Umgebungstemperatur zum Sensor zurückreflektiert wird. Wenn der Sensor ein Objekt mit einer solchen Temperatur erkennt, sendet der Sensor ein Auslösesignal, z.B. das Einschalten der Beleuchtung.
Wartungsfreie Lichtsteuerung mit dem PIR-Sensor MCE32

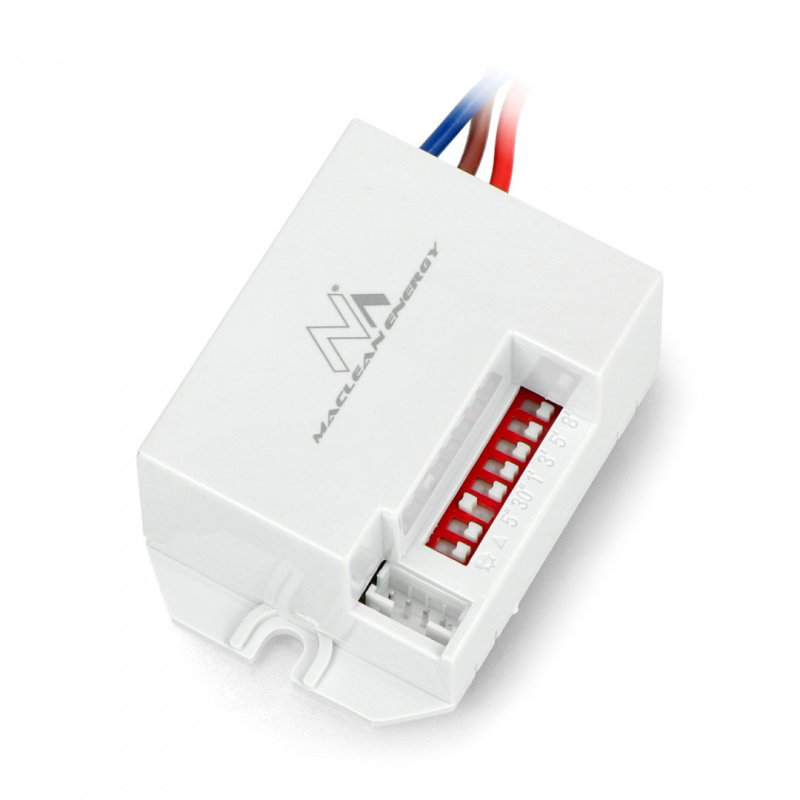

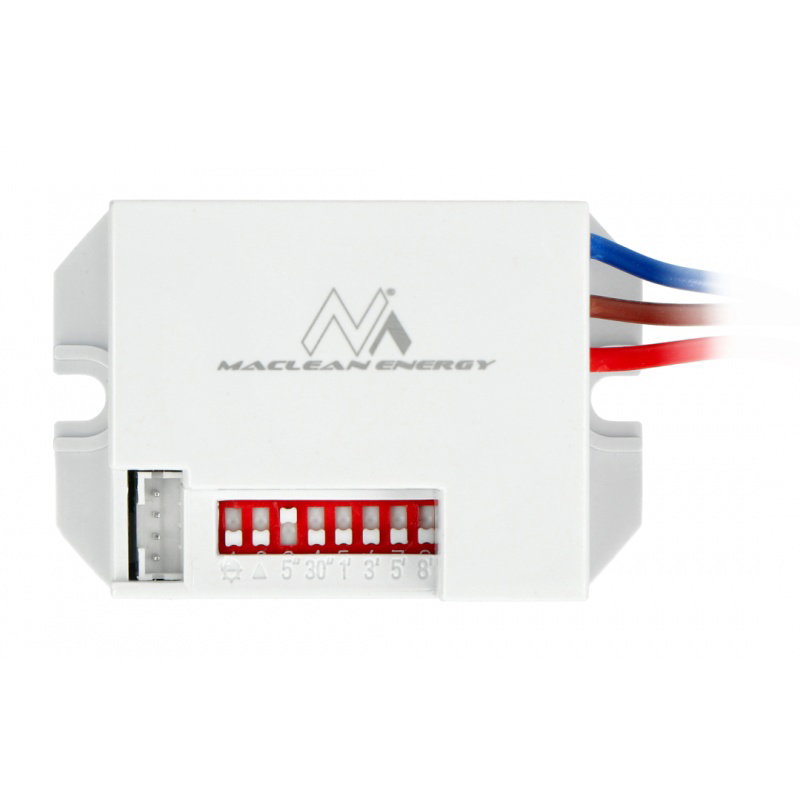

Der Bewegungssensor PIR MCE32 ermöglicht eine wartungsfreie Steuerung des zeitgesteuerten Ein- und Ausschaltens der Beleuchtung. Mit dem eingebauten Satz von DIP-Schaltern können Sie die Sensorparameter wie die Aktivierungsschwelle und den Zeitpunkt des Einschaltens der Beleuchtung ab dem Zeitpunkt ihrer Aktivierung einstellen. Der PIR-Sensor MCE32 eignet sich perfekt als Hilfssteuerung für die Außenbeleuchtung sowie für die Entlüftung in Badezimmern.
| Name | Wert |
|---|---|
| Stromspannung aus | 220 V Wechselstrom |
| Stromspannung Nieder | 240 V Wechselstrom |
| Nennspannung | 230 VAC |
| Modul - Typ | PIR |
| Modul - Montage | Fläche |
| Intelligentes Gebäude | Bewegungsmelder |
| Breite | 5 cm |
| Höhe | 5 cm |
| Tiefe | 12 cm |
| Gewicht | 0,07 kg |
