Produktbeschreibung: boneIO LED-Dimmer Gen 2 – LED-Beleuchtungssteuerung
Der boneIO LED-Dimmer der 2. Generation wurde für professionelle Gebäudeautomation und fortschrittliche Smart-Home-Systeme entwickelt. Er bietet acht unabhängige PWM-Kanäle, aufgeteilt in zwei Bereiche, und ermöglicht so die präzise Steuerung mehrerer LED-Schaltungen gleichzeitig. Dank der nativen Integration mit Home Assistant können Nutzer individuelle Lichtszenen, Automatisierungen und Zeitpläne erstellen. Herzstück des Geräts ist ein moderner ESP32-S3-Mikrocontroller , der hohe Leistung und stabile Kommunikation gewährleistet. Integrierte RS485- und CAN-Schnittstellen ermöglichen die Erweiterung des Systems mit zusätzlichen Geräten wie Energiezählern, Lüftungs- und Klimaanlagen sowie Photovoltaik-Wechselrichtern. Das gesamte System arbeitet lokal, ohne Cloud-Anbindung, und bietet so ein hohes Maß an Sicherheit und Zuverlässigkeit.
Der Hersteller hat eine ausführliche Bedienungsanleitung erstellt, die Sie Schritt für Schritt durch die Einrichtung in Home Assistant führt.

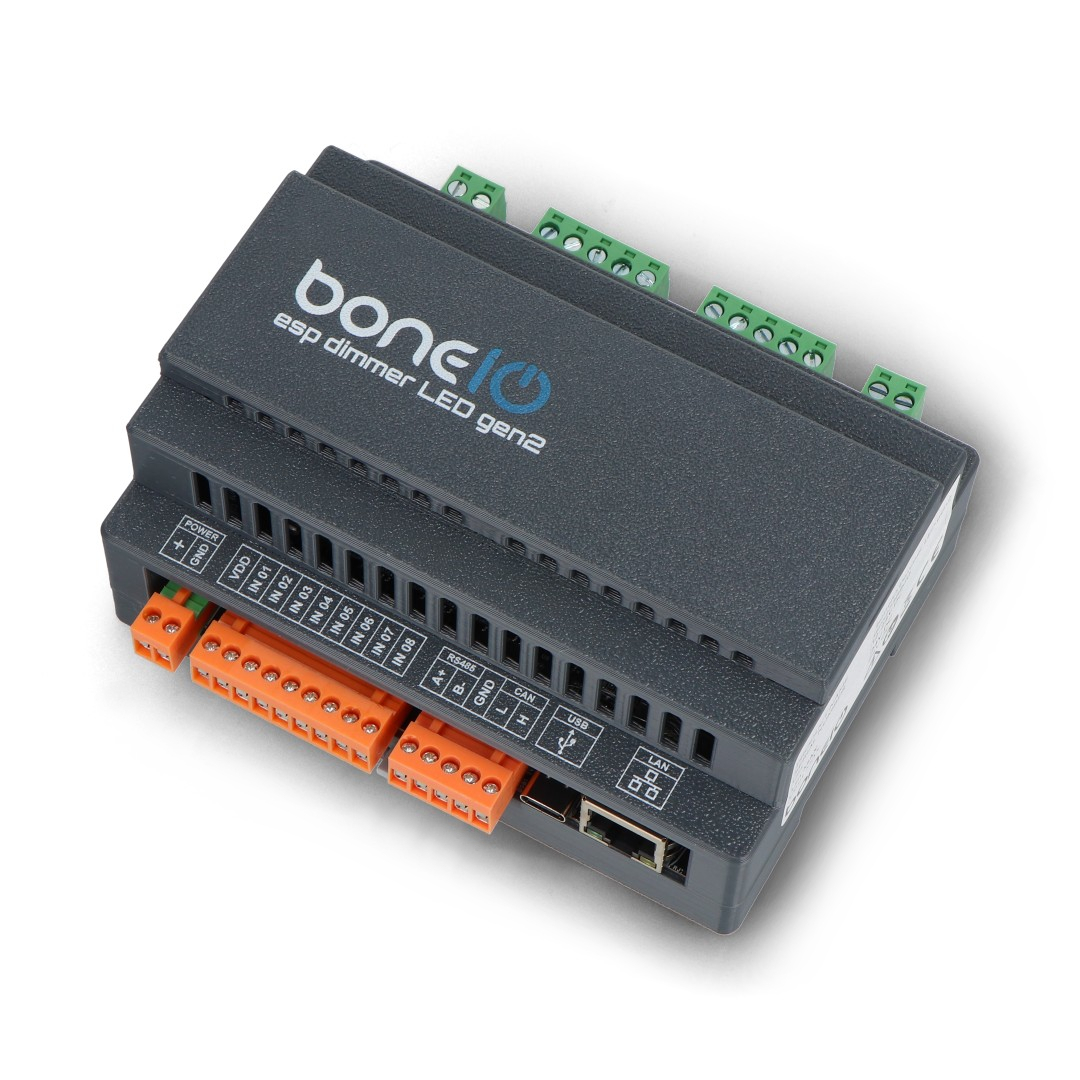

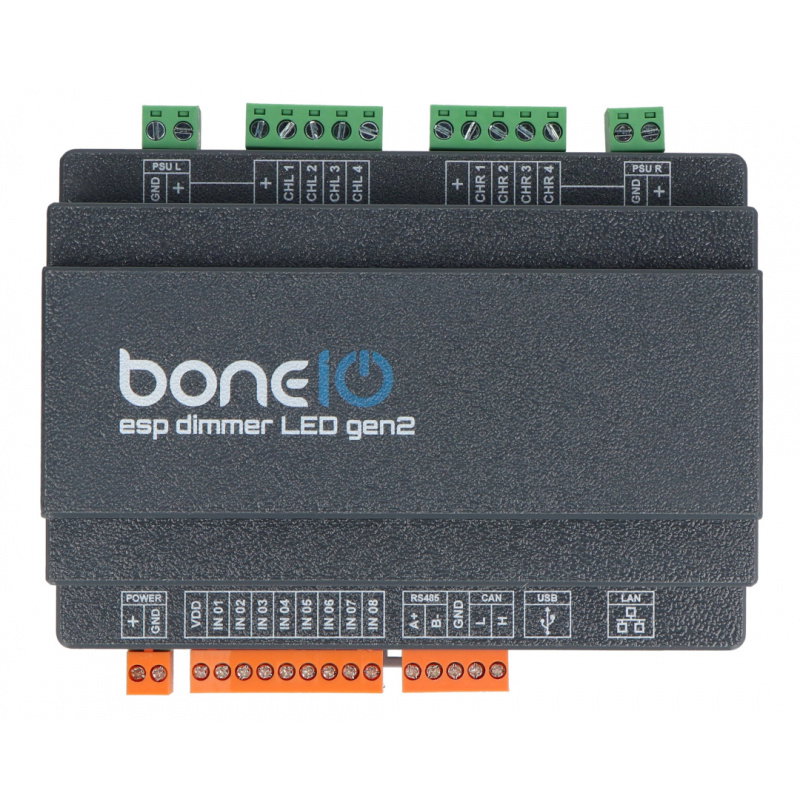

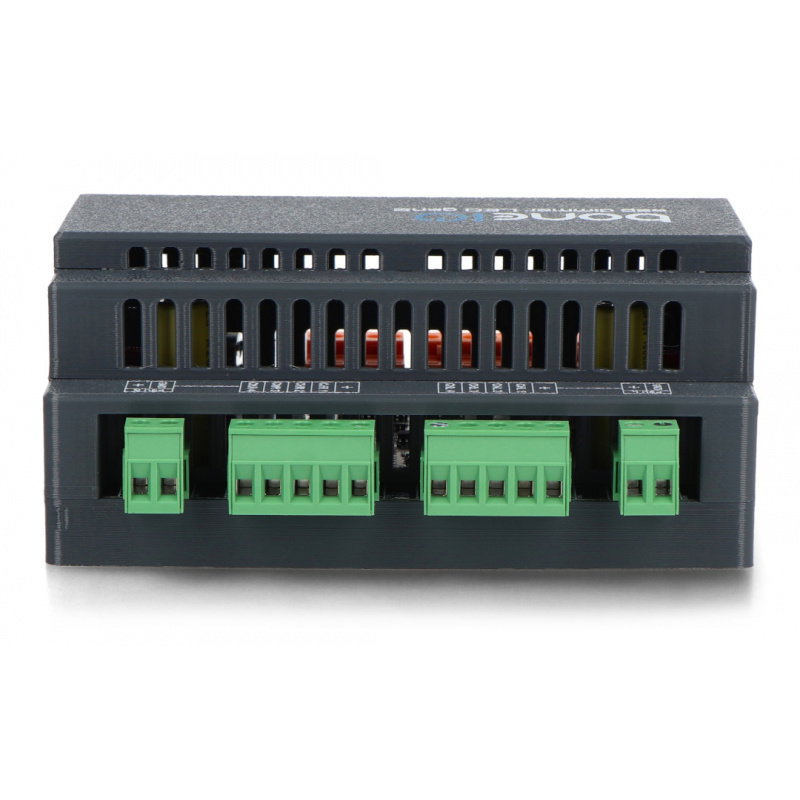

boneIO LED-Dimmer Gen 2 - LED-Beleuchtungssteuerung.

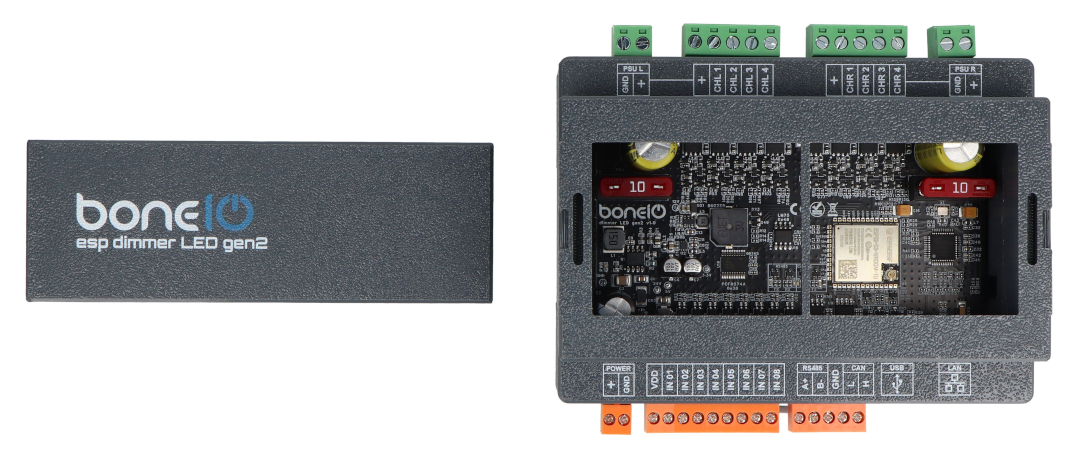

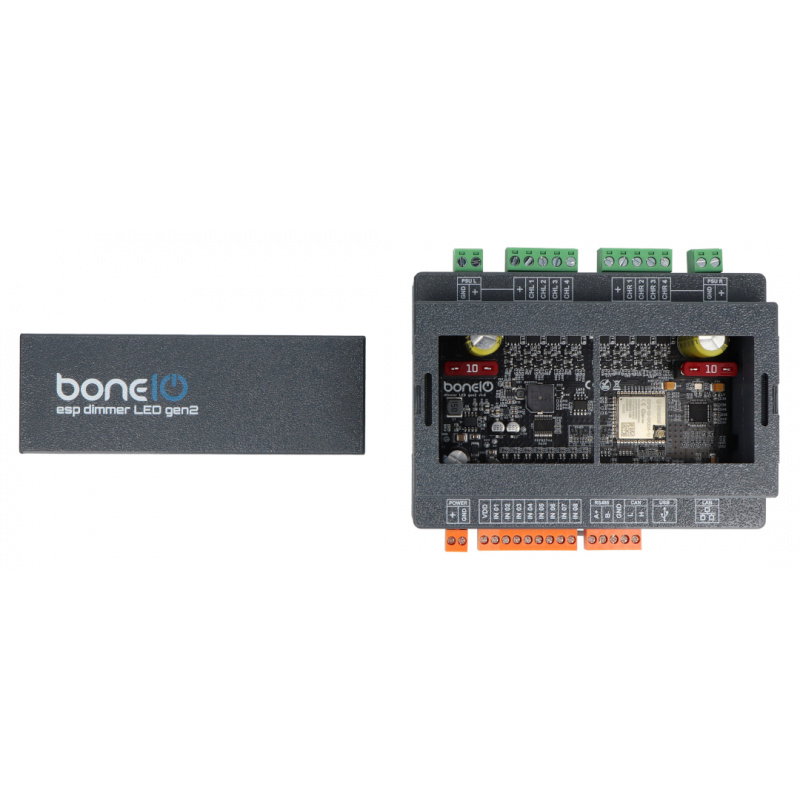

Unabhängige 10A-Sicherungen schützen den Controller und die angeschlossenen Empfänger vor den Auswirkungen von Überlastung und Kurzschluss.
Hauptmerkmale des Controllers
- Unterstützung für einfarbige, RGB- und RGBW-LED-Streifen: die Möglichkeit, umfangreiche Lichtszenen in verschiedenen Konfigurationen zu erstellen.
- 8 PWM-Kanäle: Unabhängige Steuerung mehrerer LED-Beleuchtungskreise
- ESP32-S3-Prozessor: Gewährleistet hohe Leistung und reibungslosen Betrieb der Automatisierung
- RS485- und CAN-Busse: Ermöglichen die Kommunikation mit anderen Gebäudeautomatisierungsgeräten
- Passive Controllerkühlung: Unterstützt die Wärmeableitung bei Betrieb unter hoher Last durch ein belüftetes Gehäuse, was die Sicherheit und Zuverlässigkeit des Geräts erhöht.
- Temperatursensor auf der Leiterplatte: Überwacht die Temperatur im Inneren des Controllers und ermöglicht so Echtzeitdiagnose und Überhitzungsschutz.
- Warnsummer: Erzeugt akustische Signale, um Sie über ausgewählte Systemereignisse, Alarme oder Zustände zu informieren, die Ihre Aufmerksamkeit erfordern.
- Jeder Abschnitt ist mit einer 10-A-Sicherung abgesichert : Schutz der Anlage und der angeschlossenen Empfänger vor Überlastung und Kurzschluss.
- Integration mit Home Assistant: Ermöglicht die vollständige Lichtsteuerung über die App und Automatisierung.
- Sprachsteuerung: Zusammenarbeit mit Home Assistant Voice, Erweiterung der lokalen Steuerung um die Möglichkeit der Steuerung per Sprachbefehl.
- Lokales Arbeiten ohne Cloud: Datensicherheit und Betriebssicherheit
- Zwei unabhängige Stromversorgungsabschnitte: Gewährleisten Flexibilität bei der Installationsplanung
- Digitale Eingänge für Wandtaster: Ermöglichung traditioneller Steuerung
Fortschrittliche LED-Beleuchtungsautomatisierung

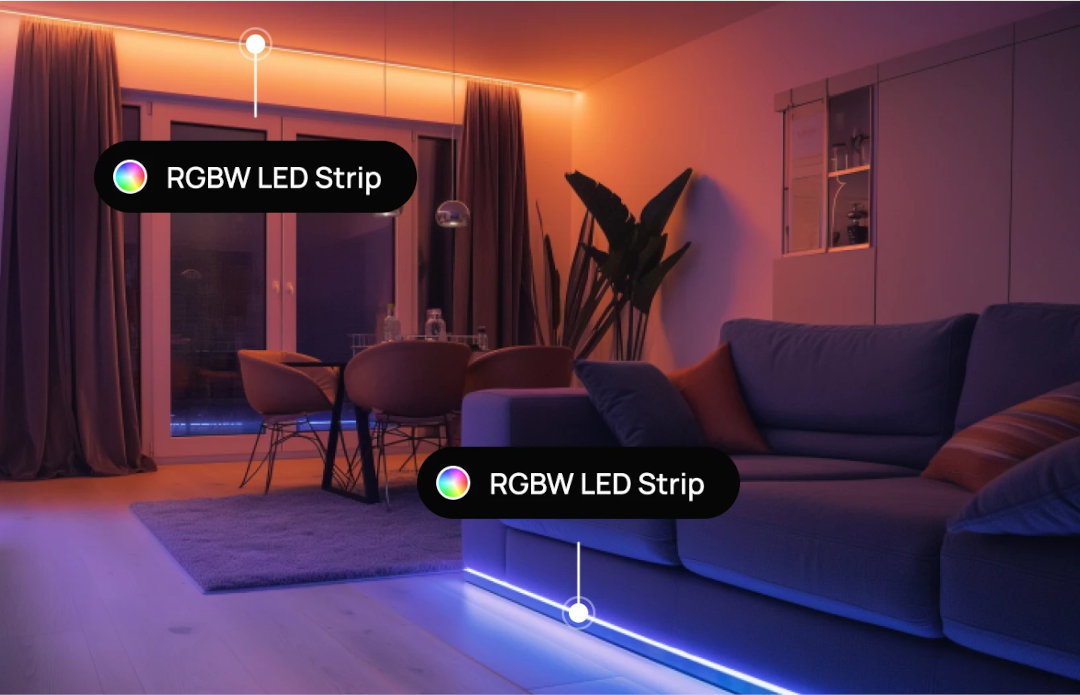

Der boneIO Dimmer LED Gen 2 Lichtcontroller ermöglicht die Erstellung intelligenter Betriebsszenarien, die auf die täglichen Bedürfnisse der Nutzer zugeschnitten sind. Die Beleuchtung reagiert automatisch auf die Tageszeit, die Anwesenheit von Personen im Haushalt, Bewegungsmelder oder andere vom Smart-Home-System erfasste Ereignisse. Der Controller erlaubt die stufenlose Anpassung von Helligkeit und Lichtfarbe und schafft so mühelos die passende Atmosphäre für Arbeit und Freizeit. Nutzer können mit folgenden Konfigurationen wunderschöne Lichtszenen gestalten:
- 1 RGBW-LED-Streifen und 4 einfarbige LED-Streifen,
- 8 einfarbige LED-Streifen,
- 2 RGBW-LED-Streifen,
- 2 CCT-LED-Streifen und 4 einfarbige LED-Streifen,
- 2 CCT-LED-Streifen und 1 RGBW-LED-Streifen
Dank der Integration mit Home Assistant über Ethernet- oder USB-C -Kommunikation ist es auf äußerst einfache Weise möglich, die Farbe und Helligkeit zu ändern oder eine bestimmte Lichtszene einzustellen, und zwar lokal und ohne Zugriff auf die Cloud.
Dank acht PWM-Kanälen ermöglicht der Controller die Erstellung komplexer Szenen in vielfältigen Konfigurationen.
Der integrierte ESP32-S3-Chip sowie die RS485- und CAN-Kommunikation gewährleisten hohe Leistung, schnelle Automatisierung und vielfältige Integrationsmöglichkeiten in modernen Smart-Home-Installationen.
Erweiterung des Smart-Home-Systems
Der boneIO LED-Dimmer der zweiten Generation ist nicht nur ein Lichtcontroller, sondern auch ein vielseitiges Element moderner Gebäudeautomation. Das Gerät ist mit einem leistungsstarken ESP32-S3- Mikrocontroller ausgestattet, der hohe Rechenleistung, stabile Kommunikation und volle Kompatibilität mit den Plattformen Home Assistant und ESPHome bietet. Dadurch lässt sich der Controller in ein umfassendes Smart-Home- Ökosystem integrieren und ermöglicht die Umsetzung fortschrittlicher Automatisierungsszenarien. Ein wesentlicher Vorteil des Geräts sind die RS485- und CAN-Kommunikationsbusse , die in professionellen Gebäude- und Industrieautomatisierungsanlagen weit verbreitet sind. Zuverlässiger Datenaustausch zwischen mehreren Geräten in einem Netzwerk, selbst über große Entfernungen. Dadurch ist der boneIO LED Dimmer Gen 2 nicht nur mit Beleuchtungssystemen, sondern auch mit Geräten wie Klimaanlagen, Lüftungsanlagen, Wärmerückgewinnungsanlagen, Photovoltaik-Wechselrichtern, Stromzählern und Energiemanagementsystemen kompatibel. Die Integration mit anderen Geräten ermöglicht die Entwicklung praktischer Automatisierungslösungen, die den Gebäudekomfort und die Energieeffizienz steigern.
Technische Spezifikationen des boneIO LED-Dimmers der 2. Generation
| Parameter | Wert |
|---|---|
| Gerätetyp | PWM-LED-Beleuchtungssteuerung |
| Mikrocontroller | ESP32-S3 |
| Anzahl der PWM-Kanäle | 8 |
| Anzahl der digitalen Eingänge | 8 |
| Versorgungsspannung | von 12 V bis 24 V Gleichstrom |
| Maximale Ausgangsspannung | 24 V Gleichstrom |
| Maximaler Ausgangsstrom | 10 A pro Abschnitt (4 Kanäle) |
| Sicherheit | 2 unabhängige 10A-Sicherungen |
| PWM-Frequenz | von 10 Hz bis 40 MHz |
| Kommunikation | Ethernet 10/100 Mbit/s, RS485, CAN |
| Serviceanschluss | USB Typ-C (Firmware-Update) |
| Anzahl der Ausgabesektionen | 2 |
| Energieverbrauch | max. 7 W (ohne angeschlossene LED-Streifen) |
| Unterstützte Lichtquellen | Einfarbige LED, RGB, RGBW |
| Integration | Home Assistant, ESPHome |
| Kühlung | aktiv, mit Lüfter |
| Temperatursensor | Ja |
| Warnsummer | Ja |

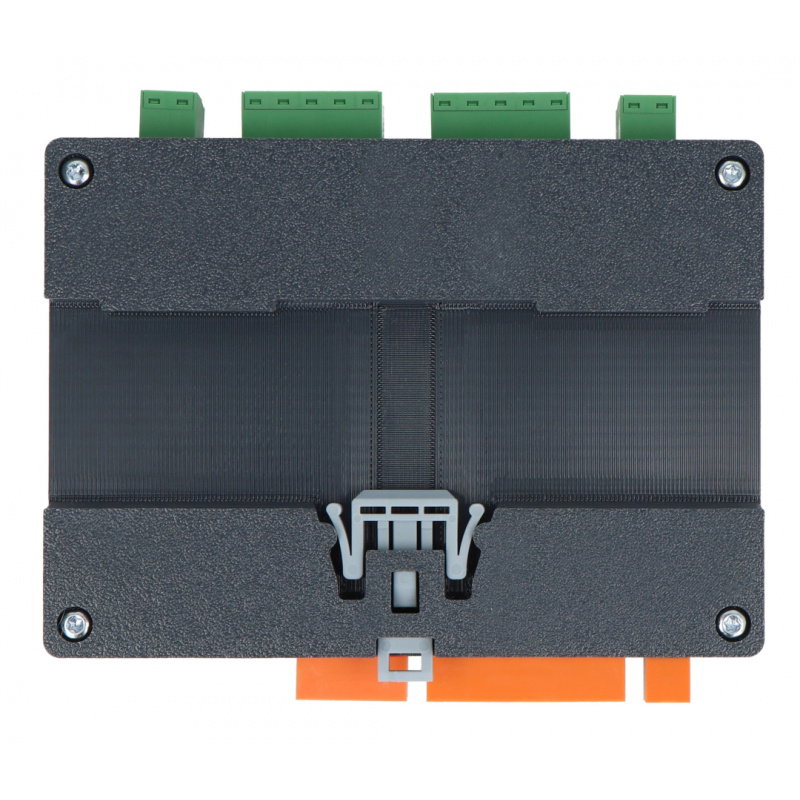

| Installation | DIN-Schiene 7M |
| Abmessungen | 126 x 91 x 57 mm (ohne Stecker), 126 x 108 x 57 mm (mit Stecker) |
| Masse | 230 g |
