Mean Well MDR-10-12 Netzteil für DIN-Schiene - 12V / 0,84A / 10W
12 V mit DC-OK-Signal im 22,5-mm-Gehäuse: industrielles Netzteil Mean Well MDR-10-12 für die Hutschiene.
- Strom bis 0,84 A, Leistung 10 W
- Eingang 85-264 V AC
- Überbrückungszeit 120 ms bei 230 V AC
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
12-V-Netzteil mit DC-OK-Signal, ein Modul breit
Mean Well MDR-10-12 ist ein industrielles Netzteil für die Hutschiene mit 22,5 mm Breite, das 12 V und bis zu 0,84 A liefert, also 10 W. Es versorgt damit einen Sensor, eine kleine Steuerung, ein Kommunikationsmodul oder ein Relais mit 12-V-Spule im Schaltschrank.
An den Ausgangsklemmen liegt neben +V und -V ein DC-OK-Signal an, das der Steuerung meldet, dass die Ausgangsspannung korrekt ist. Das Netzteil arbeitet an einem Netz von 85 V bis 264 V AC, hat eine Schutzleiterklemme und wird ohne Lüfter gekühlt. Jedes Exemplar durchläuft beim Hersteller einen Test unter voller Last.

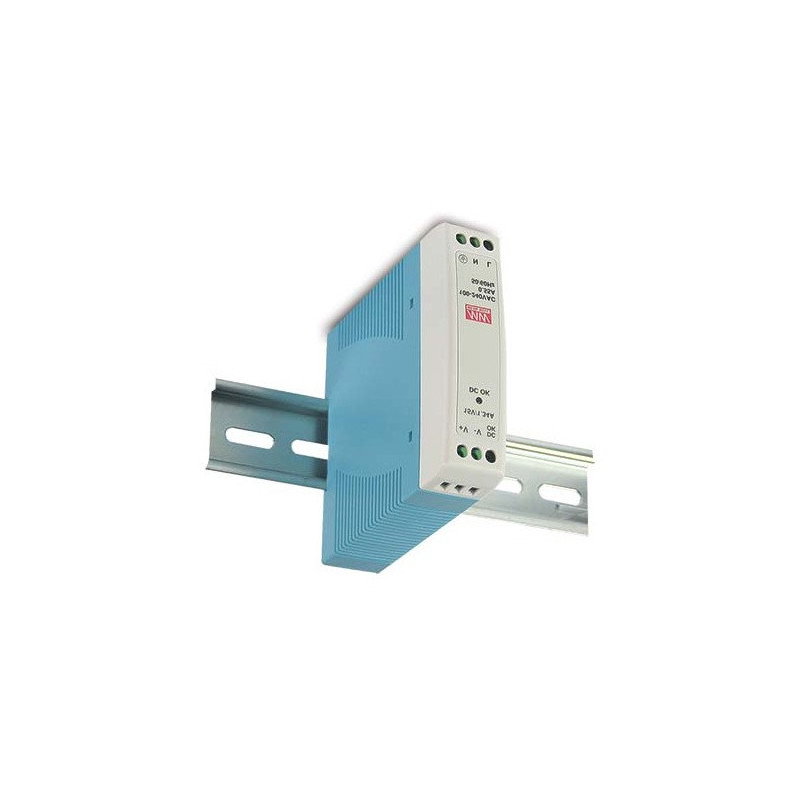

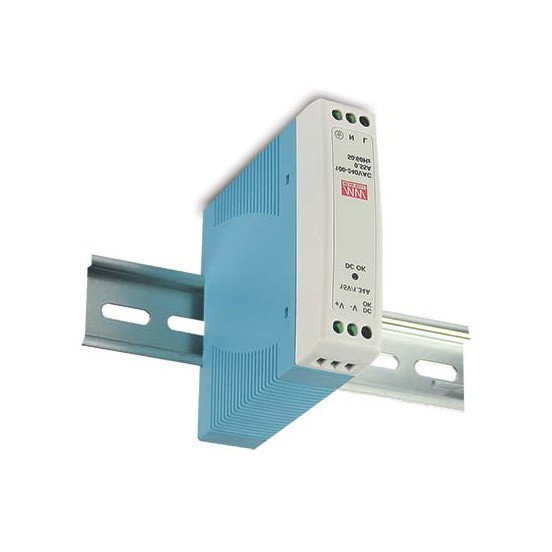

Netzteil Mean Well MDR-10-12 auf der Hutschiene
12 V / 0,84 A
Nennleistung 10 W
22,5 mm
Gehäusebreite für die Hutschiene
DC OK
Signal für korrekte Ausgangsspannung
120 ms
Überbrückungszeit bei 230 V AC
Die richtige Wahl für Sie?
Gute Wahl, wenn Sie:
- ein 12-V-Netzteil mit geringer Leistung in einem schmalen Gehäuse benötigen
- möchten, dass die Steuerung weiß, ob die Versorgung funktioniert (DC-OK-Signal)
- das Netzteil in einem Schaltschrank mit TS35-Schiene montieren
Erwägen Sie eine andere Option, wenn Sie:
- bei 12 V mehr Strom benötigen: Sehen Sie sich das Netzteil Mean Well MDR-20-12 (1,67 A)
- 5-V-Elektronik versorgen: Wählen Sie das Netzteil Mean Well MDR-10-5
Technische Daten
| Parameter | Wert |
|---|---|
| Typ | industrielles Schaltnetzteil für die Hutschiene |
| Ausgangsspannung | 12 V DC |
| Ausgangsstrom | 0-0,84 A |
| Nennleistung | 10 W |
| Restwelligkeit und Rauschen | max. 120 mVp-p |
| Eingangsspannung | 85-264 V AC oder 120-370 V DC |
| Wirkungsgrad | typisch 81 % |
| Leistungsaufnahme ohne Last | unter 0,75 W |
| DC-OK-Signal | 9-13,5 V / 40 mA |
| Schutzfunktionen | Überlast (über 105 % der Leistung), Kurzschluss, Überspannung (13,8-16,2 V) |
| Überbrückungszeit | 120 ms bei 230 V AC, Volllast |
| Betriebstemperatur | -20 °C bis +70 °C (über ca. 60 °C mit Leistungsreduzierung) |
| Kühlung | natürlich, ohne Lüfter |
| Montage | Hutschiene TS35/7,5 oder TS35/15 |
| Anschlüsse | Schraubklemmen: L, N, FG, +V, -V, DC OK |
| Abmessungen | 22,5 x 90 x 100 mm |
| Gewicht | 150 g |
| Herstellergarantie | 3 Jahre |
| Hersteller | Mean Well |
Wussten Sie schon?
Jedes Exemplar läuft vor dem Versand
Mean Well gibt an, dass jedes Netzteil der Serie MDR-10 vor dem Verkauf einen Burn-in-Test unter voller Last durchläuft. Ein solcher Test deckt fehlerhafte Bauteile auf, die meist in den ersten Betriebsstunden ausfallen.
Quelle: Mean Well: Datenblatt MDR-10
Häufige Fragen
Wozu dient der DC-OK-Ausgang?
Es ist ein Signal mit 9 V bis 13,5 V und bis zu 40 mA, das erscheint, wenn die Ausgangsspannung korrekt ist. Sie schließen es an einen Eingang der Steuerung an, damit diese einen Ausfall der Versorgung erkennt.
Kann ich die Ausgangsspannung ändern?
Nein. Das MDR-10-12 liefert feste 12 V. Wenn Sie eine andere Spannung benötigen, wählen Sie die 5-V- oder 24-V-Version dieser Serie.
Muss ich die Erdung anschließen?
Ja. Das Netzteil hat eine FG-Klemme für den Schutzleiter und sollte gemäß der Anleitung des Herstellers damit verbunden werden.
Nützliche Links
| Name | Wert |
|---|---|
| Ausgangsspannung ab | 12,0 V |
| Die Spannung des Ausgangs an | 12,0 V |
| Nominale Ausgangsspannung | 12,0 V |
| Nennleistung | 10 Watt |
| Aktuelle Effizienz | 0.84 A |
| Stromversorgung - Typ | auf der DIN-Schiene |
| Stromversorgung - Stecker | Schraube ARK |
| Breite | 10,6 cm |
| Höhe | 11,4 cm |
| Tiefe | 2,8 cm |
| Gewicht | 0,152 kg |
