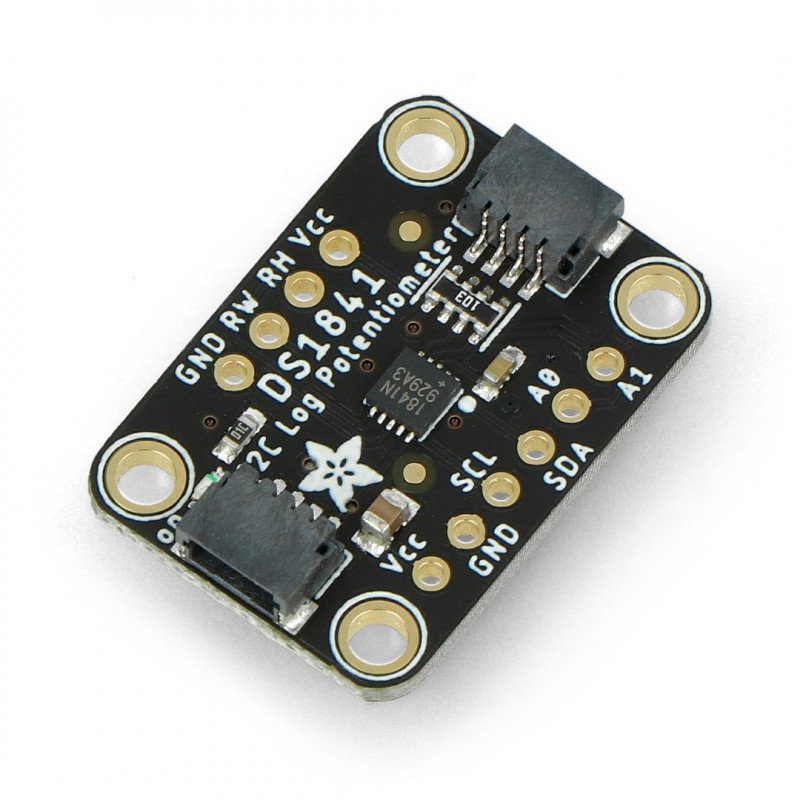

Produktbeschreibung: DS1841 - 10K I2C STEMMA QT / Qwiic Digitalpotentiometer - Adafruit 4570
Mit dem digitalen Potentiometer von Adafruit können Sie die Schaltung einstellen, ohne den Knopf manuell drehen zu müssen. Modul mit I2C -Schnittstelle, bei dem die Abhängigkeit des Widerstands vom Schieber logarithmisch ist. Potentiometer mit Widerstand von 22 kΩ bis 3,7 kΩ und 128 Abgriffspunkten. Logarithmische Geräte werden zur Lautstärkeregelung verwendet, da sie der Reaktion des menschlichen Ohrs auf Geräusche besser entsprechen.
Das Produkt ist mit Arduino kompatibel Um die Arbeit mit dem Modul zu erleichtern, hat der Hersteller zusammen mit der Arduino- Bibliothek eine Bedienungsanleitung vorbereitet. |
Technische Spezifikation des digitalen Potentiometers DS1841
- Versorgungsspannung: 2,7 V bis 5 V
- Logarithmischer Widerstand: 22 kΩ bis 3,7 kΩ
- Festwiderstand: 3,6 kΩ
- Temperatursensor: Chip / ADC
- Arbeitstemperatur: von -40 °C bis 100 °C
- FEB *: 72 v
- Schnittstelle: I2C
- Abmessungen: 25,5 x 17,6 x 4,6 mm
* LUT (Look Up Table) – integrierte Tabelle, mit der Sie die Temperaturkompensation anpassen können.

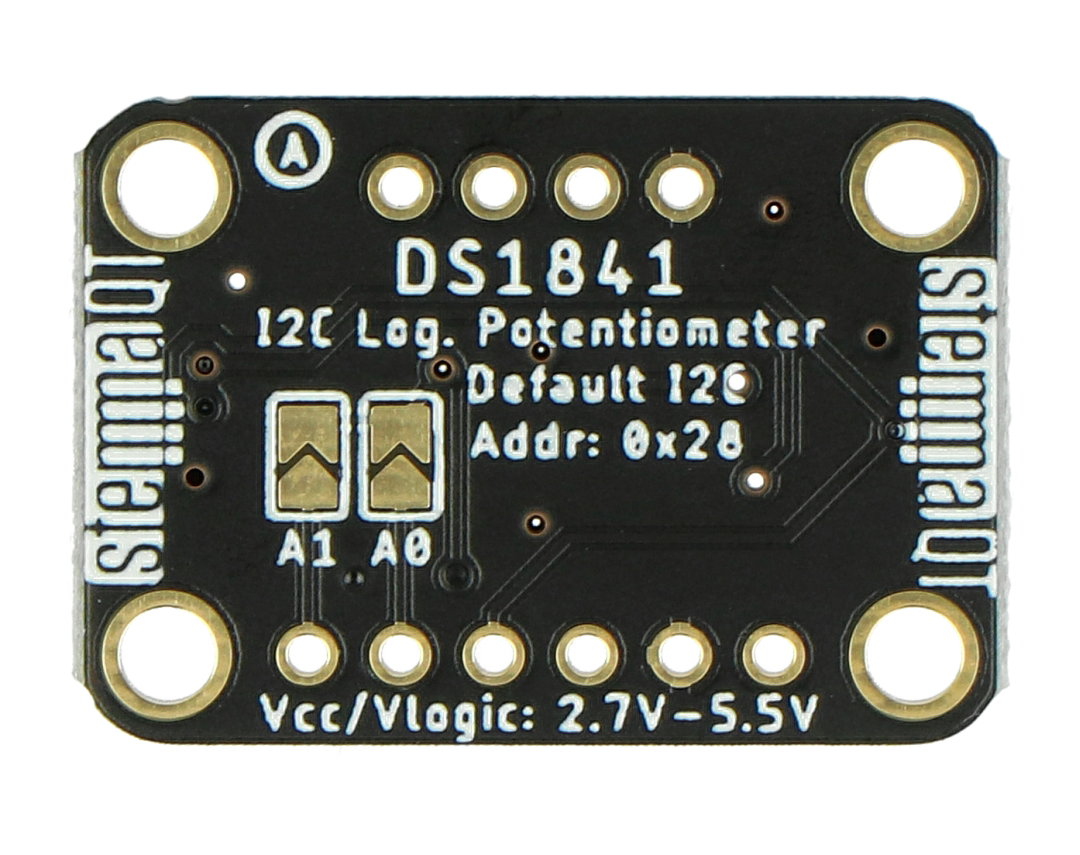

Die Pins des Moduls
Das digitale Potentiometer DS1841 hat spezielle Pins, an die Sie die entsprechenden Goldpin -Anschlüsse (im Kit enthalten) anlöten müssen. Alternativ kann es über STEMMA QT/ Qwiic-Anschlüsse angeschlossen werden.
| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung von 2,7 V bis 5,5 V. |
| Masse | Masse. |
| SCL | Taktleitung der I2C-Schnittstelle. |
| SDA | Datenleitung der I2C-Schnittstelle. |
| RW | Potentiometerausgang (Schieberegler). |
| RH | Potentiometerleitung (Flanke). |
Anschließen des Moduls mit den STEMMA QT / Qwiic-Anschlüssen
Das Modul hat einen speziellen Kabelausgang für den STEMMA QT/ Qwiic-Anschluss . Unten sehen Sie eine Verbindung mit einem Metro- Board, das einem herkömmlichenArduino-Board entspricht .
Inhalt des Kits
- Sensormodul
- Goldpin-Anschlüsse
