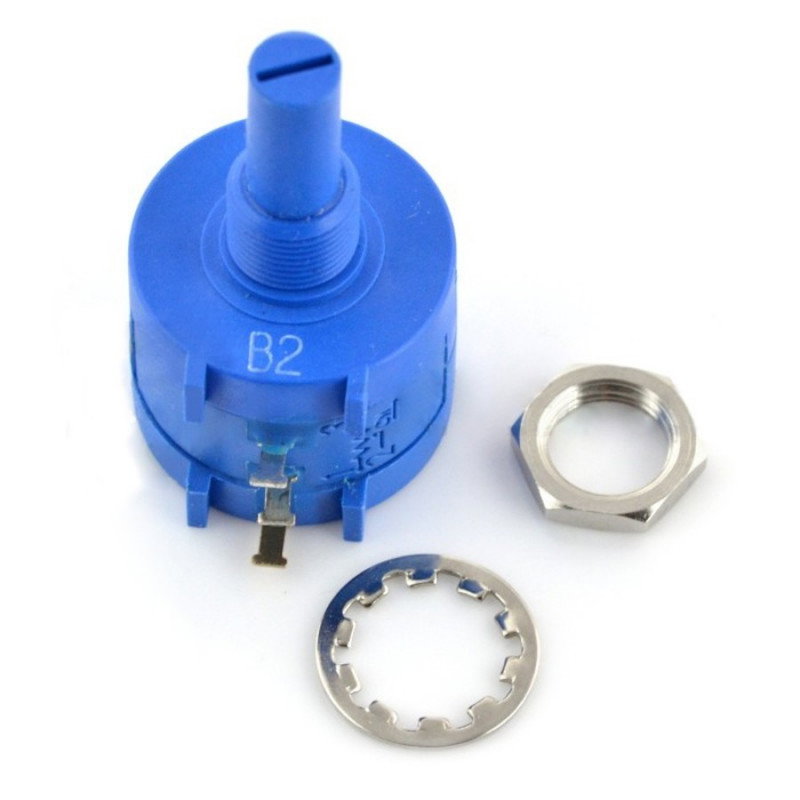

Produktbeschreibung: Präzisionspotentiometer Multiturn 20 kΩ 10 U.
Potentiometer POT2218P-20K: Draht, präzise, Multiturn, 2 W. 20 kΩ, ± 5 %.
Spezifikation des Präzisionspotentiometers
- Leistung: 2 W
- Widerstand: 20 kΩ
- Toleranz: ± 5 %
- Körperabmessungen: Ø22 x 18 mm
- Anzahl der Umdrehungen: 10
- Achslänge: 13 mm
- Linearitätstoleranz: ± 0,25 %
- Isolationswiderstand: min. 1000 MOhm
- Arbeitstemperatur: von -55 °C bis 125 °C
- Achsdurchmesser: 6,3 mm
- Befestigungsgewinde: M9 x 0,75
Präzises Mehrgang-Potentiometer.
Präzisionspotentiometer, Multiturn 20 kΩ 10 U.
Wir bieten ein Präzisions-Mehrgang-Potentiometer mit einem Widerstand von 20 kΩ an.
Die Komponententoleranz beträgt ± 5 % und die maximale Leistung, die das Potentiometer handhaben kann, beträgt 2 W. Die zylindrische Form des Geräts hat einen Durchmesser von 22 mm und eine Höhe von 18 mm.
Das Multiturn-Potentiometer kann bis zu 20 kΩ widerstehen und über 10 Umdrehungen sanft reduzieren, die Toleranz seiner Linearität von Widerstandsänderungen liegt innerhalb von ± 0,25%.
20K Drehpotentiometer
Der Anwender ist bei der Arbeit sicher und kann den Drehknopf bequem mit den eigenen Händen bedienen, da der Isolationswiderstand des Potentiometers mindestens 1000 MΩ beträgt. Die atmosphärischen Bedingungen der Umgebung haben wenig Einfluss auf den Betrieb dieses Bauteils – es funktioniert problemlos bei Temperaturen von -55 °C bis 125 °C.
Es ist eine Komponente, die praktisch jedem Elektroniker nützlich sein wird - sowohl zum Testen verschiedener Geräte als auch zum Zusammenbau im Zielprojekt.
Präzises 20 kΩ Drehpotentiometer
Drehpotentiometer in einem Kunststoffgehäuse , ausgestattet mit einer Achse mit einer Länge von 13 mm und einem Durchmesser von 6,3 mm. Dank des verwendeten Mechanismus ermöglicht es eine präzise Einstellung der Schieberposition im Bereich von bis zu 3600 o (10 Umdrehungen).
Das präzise Potentiometer ist die perfekte Lösung für Geräte, die eine präzise Einstellung eines bestimmten Parameters erfordern - z.B. Ausgangsspannung oder Strombegrenzung in einem Labornetzteil.
Elektrische und mechanische Parameter eines 20-kΩ-Mehrgang-Potentiometers
Präzisionspotentiometer , Multiturn 20kΩ 10 U. bietet eine maximale Verlustleistung von bis zu 2 W und eine hohe Genauigkeit des Nennwiderstands (Toleranz nur +/- 5 %). Die Linearitätstoleranz bleibt auf dem Niveau von +/- 0,25 %, was eine Zusammenarbeit mit den sog Präzisionsknöpfe, die mit hochauflösenden mechanischen Positionsanzeigen ausgestattet sind.

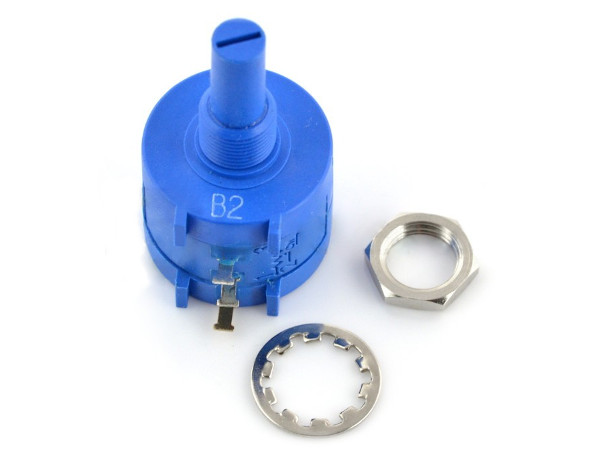

Die Abmessungen des Elementkörpers betragen Ø22 x 18 mm und das Befestigungsgewinde ist M9 x 0,75 (das Set enthält eine Unterlegscheibe und eine Mutter). Der Isolationswiderstand beträgt bis zu 1000 MΩ und der Betriebstemperaturbereich beträgt -55 .. 125 ° C.
