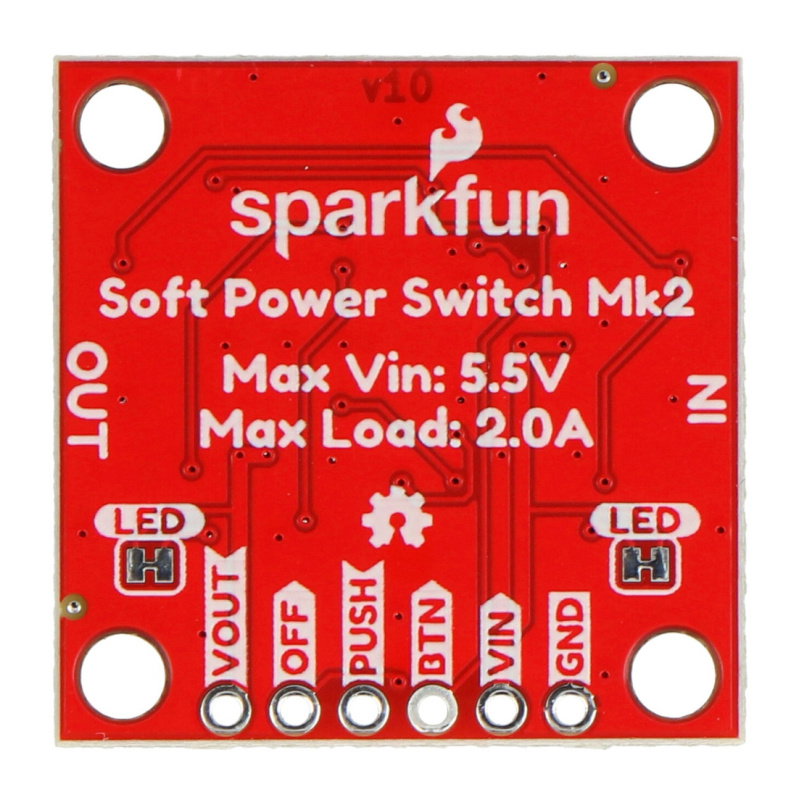

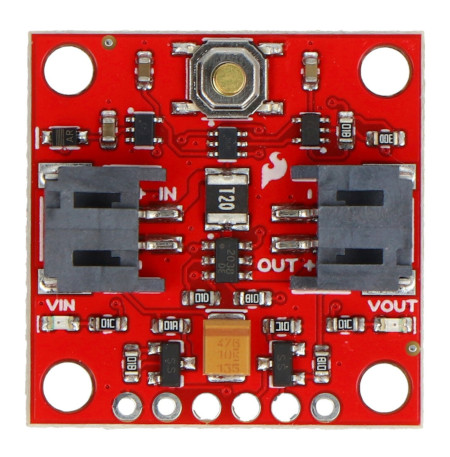

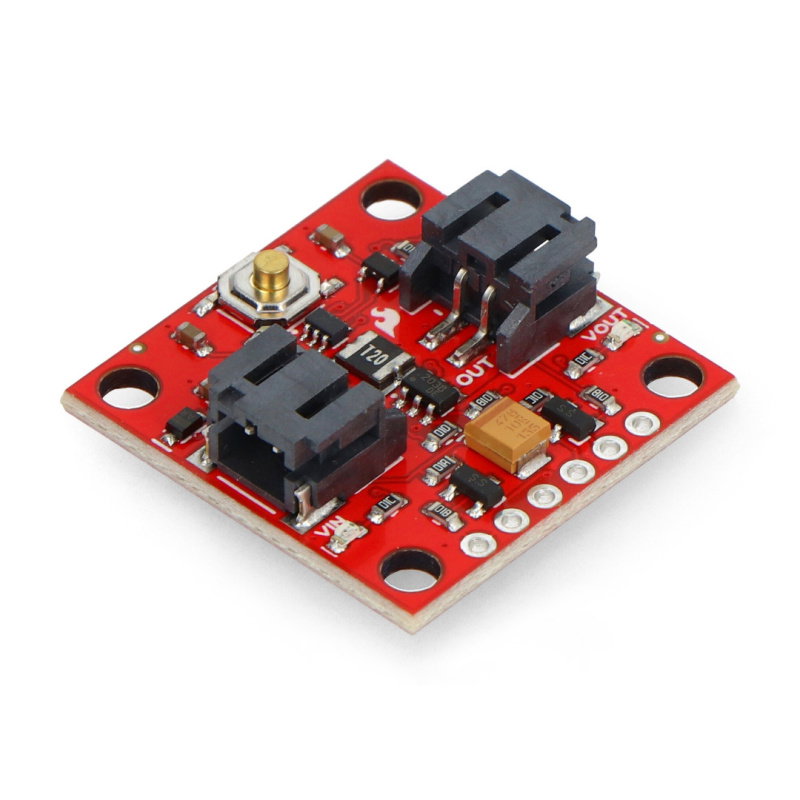

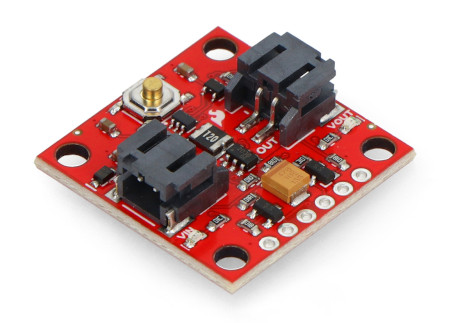

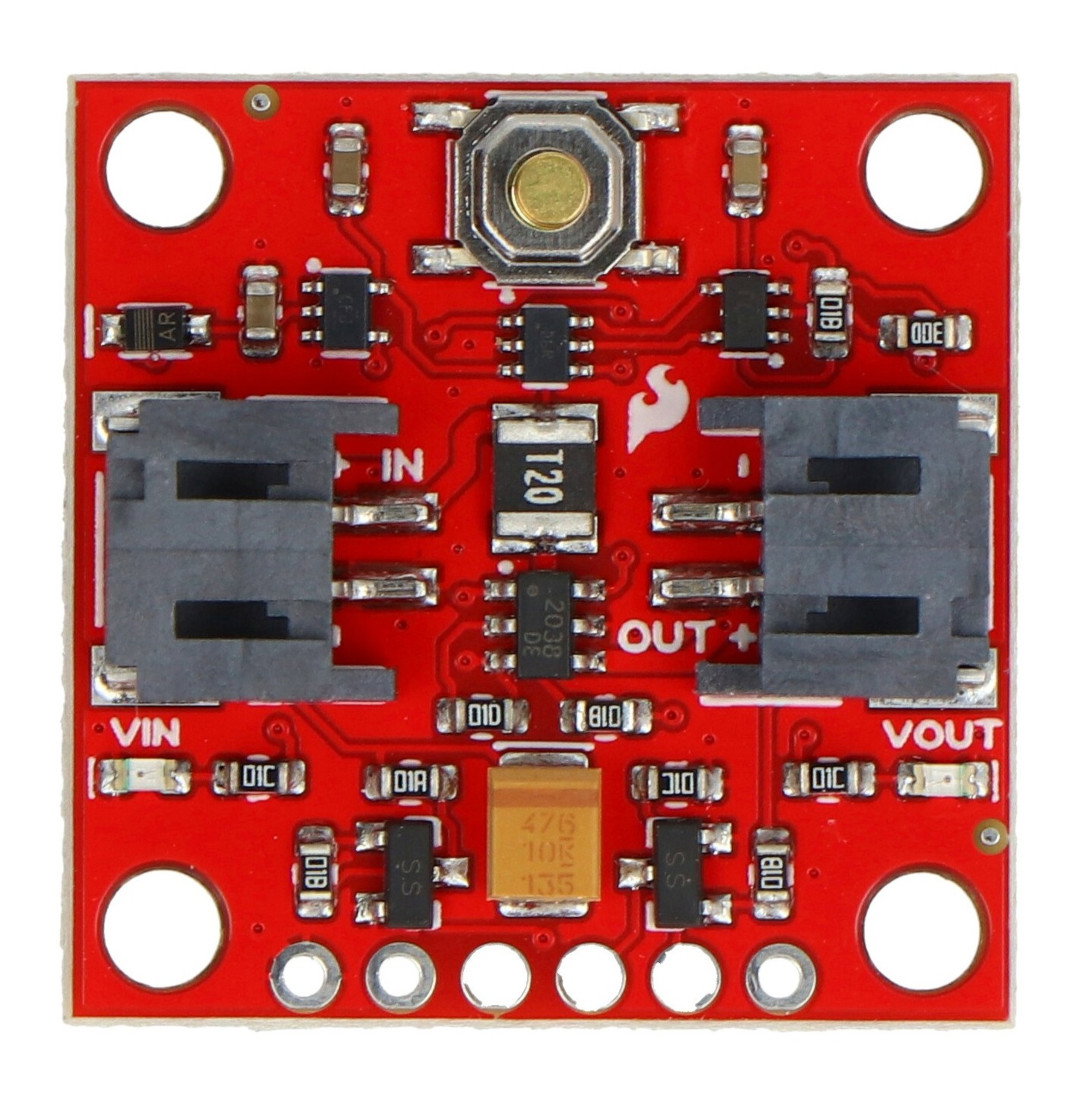

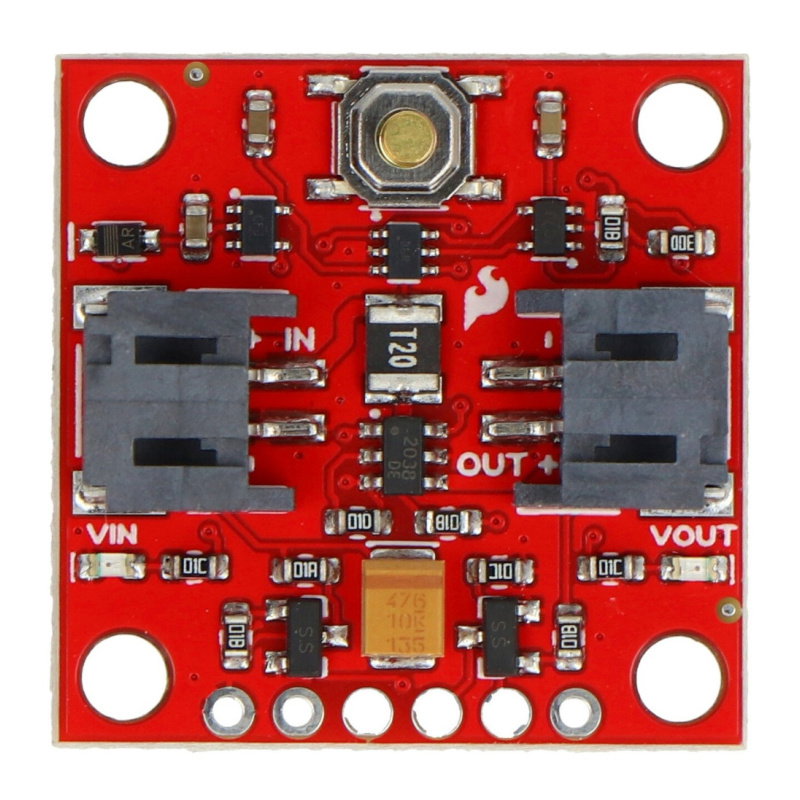

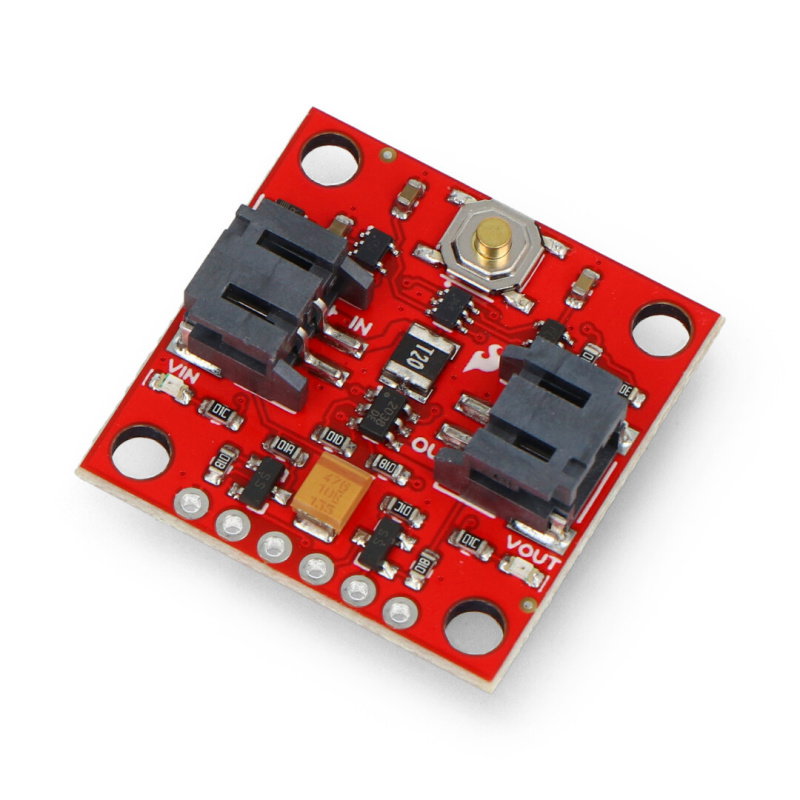

Soft Power Switch Mk2 - JST 2mm - Netzschalter - SparkFun PRT-26993
Der Soft Power Switch Mk2 von SparkFun ist ein passiver Ein- und Ausschalter, der es ermöglicht, das System mit kurzen Tastendrücken zu starten und sicher abzuschalten. Umgekehrt erzwingt ein langer Tastendruck die Abschaltung der Stromversorgung. Die Mk2-Version unterstützt Spannungen von 1,8 V bis 5,5 V und wurde für die Verwendung mit einzelnen Li-Pol-Zellen mit integriertem 2-Pin-JST-Stecker entwickelt, so dass die typische Nennspannung 3,7 V beträgt. Das Produkt verfügt über eine eingebaute selbstrückstellende 2-A-Sicherung, LED-Anzeigen und die Möglichkeit, einen größeren externen Taster anzuschließen.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Soft Power Switch Mk2 - JST 2 mm - Netzschalter - SparkFun PRT-26993
Der Soft Power Switch Mk2 von SparkFun ist ein passiver Ein- und Ausschalter, mit dem Sie Ihr System mit kurzen Tastendrücken ein- und sicher ausschalten können. Umgekehrt erzwingt ein langer Tastendruck das Ausschalten des Systems. Die Mk2-Version unterstützt Spannungen von 1,8 V bis 5,5 V und wurde für die Verwendung mit einzelnen Li-Pol-Zellen mit einem eingebauten 2-Pin-JST-Anschluss entwickelt, so dass die typische Nennspannung 3,7 V beträgt. Das Produkt verfügt über eine eingebaute selbstrückstellende 2-A-Sicherung, LED-Anzeigen und die Möglichkeit, einen größeren externen Taster anzuschließen.
Soft Power Switch Mk2 - JST 2 mm - Netzschalter - SparkFun PRT-26993.
Botland ist offizieller Distributor der Module und Zubehörteile von SparkFun Electronics. Dieser bekannte amerikanische Hersteller liefert eine vollständige Basis für Elektronikprojekte. Unser Sortiment umfasst ausschließlich originale Produkte von SparkFun Electronics.
Soft-Power-Schalter Mk2.
Eigenschaften von Soft Power Switch Mk2
- Arduino-kompatibel - das Modul ermöglicht es Ihnen, Projekte mit einem Arduino-Minicomputer zu erstellen
- Eingebauter Taster - wenn Sie den Taster 10 Sekunden lang gedrückt halten, wird der Strom abgeschaltet
- Funktioniert mit 1,8 V bis 5,5 V - die minimale Eingangsspannung beträgt 1,8 V und die maximale 5,5 V. Die Platine ist für die Verwendung mit einzelnen Li-Pol-Zellen mit integriertem 2-poligen JST-Stecker ausgelegt, so dass die typische Nennspannung 3,7 V beträgt.
Beachten Sie, dass das Modul nicht für die Verwendung mit Wechselstromlasten ausgelegt ist - es unterstützt nur Gleichstromlasten bis zu 5,5 V.
Pinbelegung des Moduls
Das Modul verfügt über zwei 2-mm-JST-Stecker auf der Platine sowie Lötfelder mit den folgenden Leitungen:
- VIN - Spannungseingang (1,8 V bis 5,5 V). Die Spannung wird von einer einzelnen Li-Pol-Batterie an diesen Pin angelegt, die nominell etwa 3,7 V beträgt.
- VOUT - Ausgangsspannung der Karte, wenn der Schalter aktiv ist
- GND - Masse
- BTN - (Taster) Möglichkeit zum Anschluss eines externen Tasters
- PUSH - Open-Drain-Ausgang. Der Pin erfordert einen Pull-up-Widerstand. Ein Low-Zustand zeigt an, dass der Taster gedrückt ist
- OFF - erzwingt die Abschaltung (ein hoher Zustand muss gegeben sein, um die Stromversorgung zu unterbrechen)
- VIN - die LED VIN ist mit der Eingangsspannung verbunden. Zeigt an, dass an VIN eine Spannung anliegt. Die LED kann mit dem LED-Jumper auf der Rückseite der Platine und unter dem mit IN gekennzeichneten Bildschirm ausgeschaltet werden.
- VOUT - die VOUT-LED ist mit der Ausgangsspannung verbunden. Sie zeigt an, dass an VOUT eine Spannung anliegt. Die LED kann mit dem LED-Jumper auf der Rückseite der Platine und unter dem mit OUT gekennzeichneten Sieb ausgeschaltet werden.
- LED (unter IN) - standardmäßig ist die LED geschlossen. Damit wird die LED VIN mit der Eingangsspannung verbunden. Wird sie überbrückt, wird die LED für die Eingangsspannung deaktiviert.
- LED (unter OUT) - standardmäßig ist die LED geschlossen. Damit wird die LED mit der Ausgangsspannung verbunden. Wird dieser Jumper durchtrennt, wird die LED für die Ausgangsspannung deaktiviert.

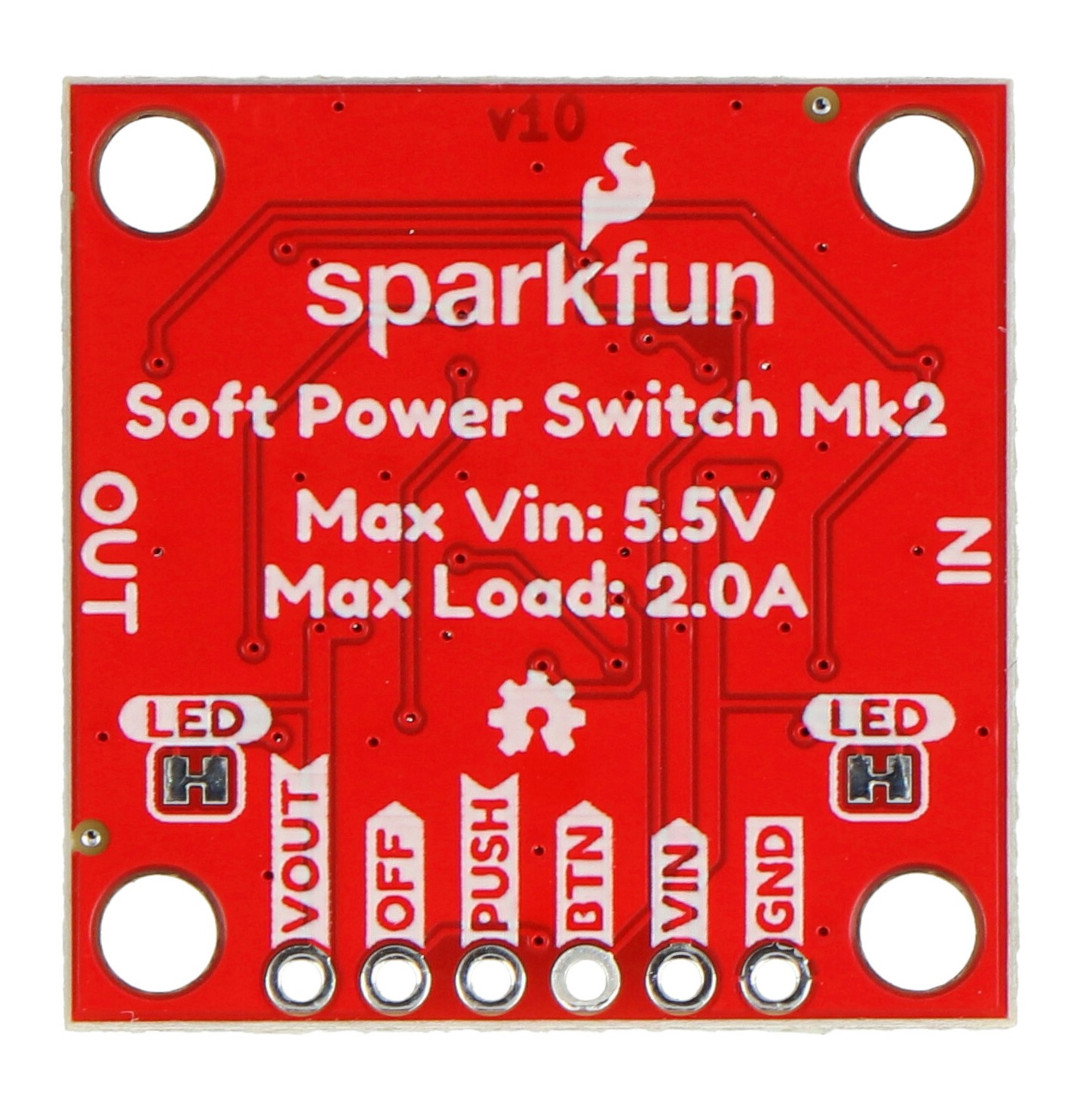

Pinbelegung des Soft Power Switch Mk2.
Soft-Power-Schalter Mk2 - JST 2 mm - SparkFun PRT-26993.
Spezifikationen Soft Power Switch Mk2
- Versorgungsspannung: 1,8 V bis 5,5 V (typischerweise ~ 3,7 V von einer einzelnen Li-Pol-Zelle)
- Maximale Stromaufnahme:
- 2 A kontinuierlich
- 4 A kurzzeitig (abgesichert)
- MOSFET-Transistoren:
- Typ: SIL2308 N&P-Kanal MOSFETs
- Typischer P-Kanal-Widerstand: 70 mΩ (0,070 Ohm)
- Ruhestrom: < 1 µA bei 3,75 V, wenn die VIN-LED aus ist
- Steckverbinder: 2x 2-polige JST-Stecker
- Drucktaster: eingebauter Taster
- Pinbelegungen: GND, VIN, VOUT, BTN, PUSH, OFF
- Abmessungen: 25,4 mm x 25,4 mm
- Gewicht: 3,10 g
Nützliche Links
| Name | Wert |
|---|---|
| Nennspannung | 3,7 V |
| Breite | 5 cm |
| Höhe | 9 cm |
| Tiefe | 0,5 cm |
| Gewicht | 0,004 kg |
