Produktbeschreibung: Altera Cyclone IV EP4CE6 - FPGA-Entwicklungsboard - Waveshare 6483

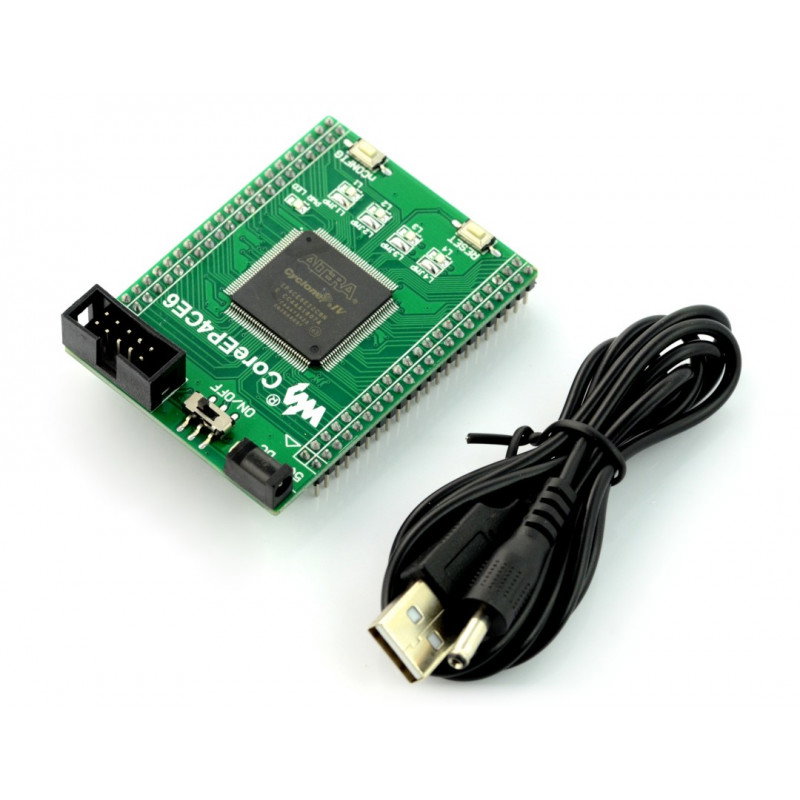

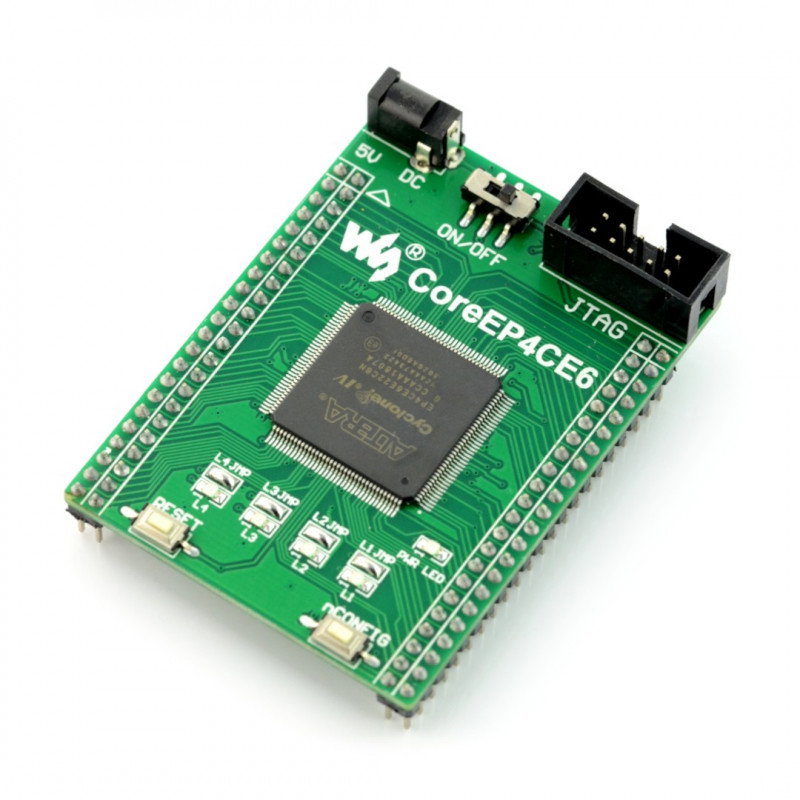

Das Entwicklungsboard ermöglicht es Ihnen, die Verwendung von FPGAs zu erlernen. Ausgestattet mit dem EP4CE6E22C8N Modul mit 80 I/O Pins. Das Board wird über die JTAG -Schnittstelle konfiguriert. Es hat auch Tasten , LEDs usw. Es wird mit 5 V vom DC-Anschluss versorgt. Das Modul wird über den Klinkenanschluss DC 5 V mit Spannung versorgt, die Betriebsspannung beträgt 1,15 V bis 3,465 V. Es verfügt über einen eingebauten Spannungsregler. Das Raster der Stecker beträgt 2 mm. Das Set enthält ein USB-DC-Kabel zur Stromversorgung.
|
Der Hersteller stellt eine ausführliche Bedienungsanleitung zur Verfügung. |
Technische Spezifikation des Boards
- FPGA-Chip: EP4CE6E22C8N im QFP144-Gehäuse
- Oszillatorfrequenz: 50 MHz
- Anzahl Mikrozellenblöcke: 6272
- Arbeitsspannung: 1,15 V bis 3,465 V
- RAM-Speicher: 270 kbit
- PL: 2
- Konfiguration über JTAG
- 4 LEDs
- 2 Tasten
- 80 E/A-Pins für benutzerdefinierte Zwecke
- Leitungsabstand: 2,54 mm
- Ausgestattet mit einem Spannungsregler
