AX7A035B - FPGA-Entwicklungsboard - AMD Artix 7 XC7A35T
Das ALINX AX7A035B ist ein leistungsstarkes FPGA-Entwicklungsboard auf Basis des AMD Artix 7 XC7A35T . Es besteht aus einem AC7A035 System-on-Module (SOM) und einem Trägerboard. Das Board bietet 1 GB DDR3-Speicher, 16 MB QSPI-Flashspeicher, PCIe, zwei SFP+-Ports, Gigabit-Ethernet sowie HDMI-Ein- und -Ausgänge . Dank der vielfältigen Schnittstellen eignet sich die Plattform für Hochgeschwindigkeitskommunikation, Bildverarbeitung, Datenanalyse und industrielle Automatisierung.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: AX7A035B – FPGA-Entwicklungsboard – AMD Artix 7 XC7A35T
Die ALINX AX7A035B ist eine fortschrittliche Entwicklungsplattform für die Entwicklung digitaler Systeme mit FPGA- programmierbarer Logik. Kernstück ist das AC7A035 System-on-Module (SOM) mit einem AMD Artix 7 XC7A35T-2FGG484I Chip, DDR3-Speicher und QSPI-Flash, verbunden mit einer umfangreichen Backplane. Die Plattform bietet eine PCIe-Schnittstelle, zwei SFP+-Ports, Gigabit-Ethernet, HDMI-Ein- und -Ausgang, UART, microSD- Kartensteckplätze und zwei 40-polige Erweiterungsports . Dies ermöglicht Projekte in den Bereichen Hochgeschwindigkeits-Datenübertragung, Glasfaserkommunikation, Bildanalyse und industrielle Steuerung. Dank des modularen Aufbaus kann das AC7A035-Modul auch unabhängig in einem dedizierten Gerät eingesetzt werden.

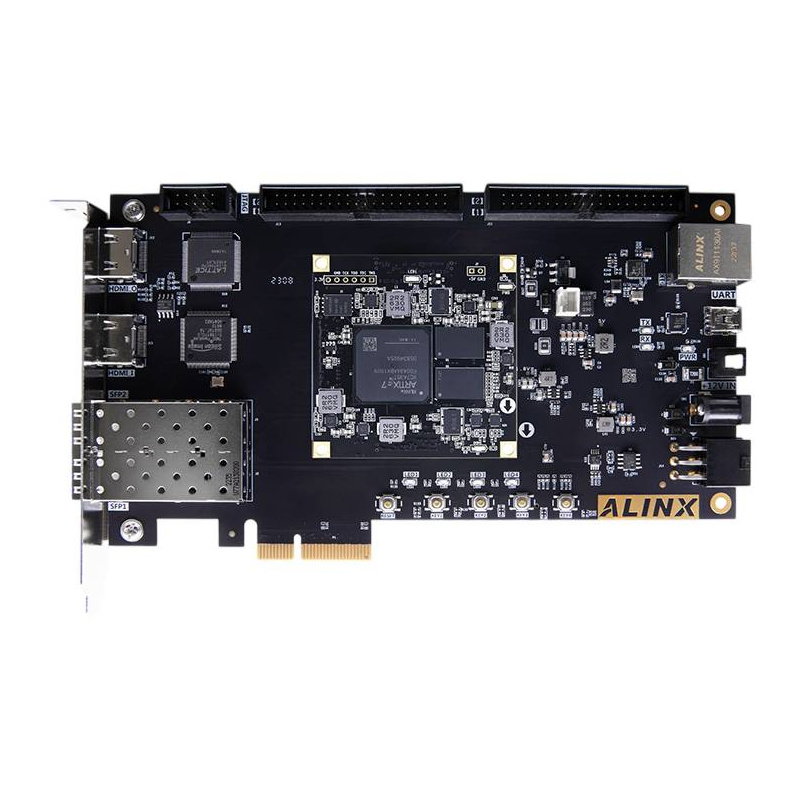

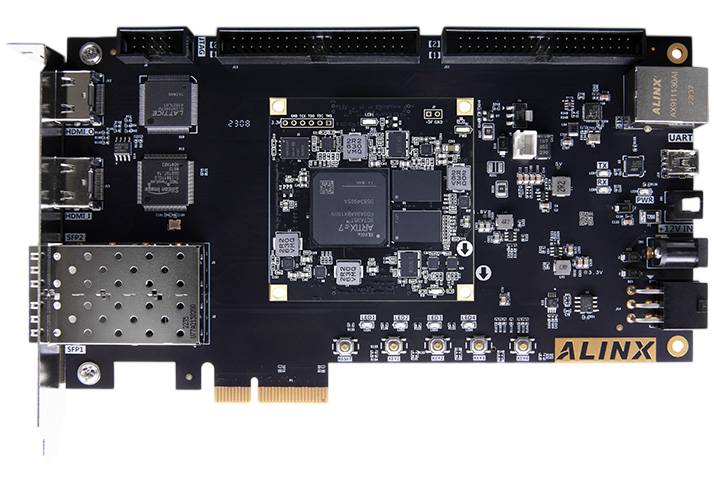

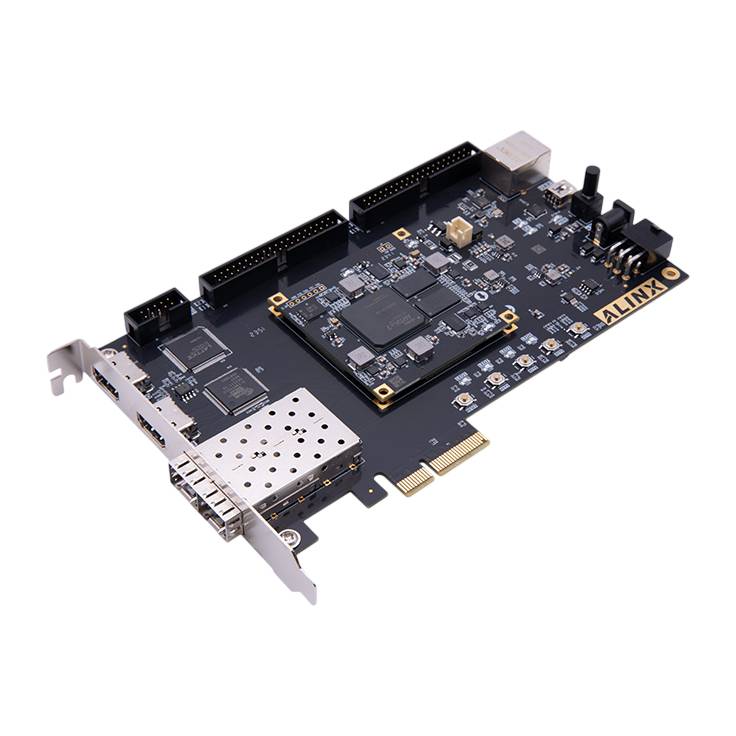

AX7A035B - FPGA-Entwicklungsboard - AMD Artix 7 XC7A35T.
Die Kombination aus FPGA, DDR3-Speicher und schnellen Kommunikationsschnittstellen ermöglicht die Umsetzung von Projekten, die Parallelverarbeitung und vorhersehbare Reaktionszeiten erfordern.
Hauptmerkmale der ALINX AX7A035B-Platine
- AMD Artix 7 XC7A35T Chip : effiziente und energieeffiziente FPGA-Logik, gefertigt in 28-nm-Technologie
- Modulares SoM-Design : Das AC7A035-Modul ist über vier Panasonic-Board-to-Board-Steckverbinder mit der Rückwandplatine verbunden.
- 1 GB DDR3 SDRAM : Schneller Arbeitsspeicher mit 32-Bit-Bus zum Zwischenspeichern und Verarbeiten großer Datenmengen
- 16 MB QSPI-Flashspeicher : Speichert FPGA-Konfigurations- und Benutzerdaten
- PCIe Gen2-Schnittstelle : schneller Datenaustausch mit einem Computer oder Hostsystem
- Zwei SFP+-Ports : Glasfaserkommunikation mit Geschwindigkeiten von bis zu 6,6 Gbit/s pro Lane
- Gigabit-Ethernet : Kabelgebundene Netzwerkkommunikation mit Geschwindigkeiten von bis zu 1000 Mbit/s.
- HDMI-Ein- und -Ausgang : digitale Bildaufnahme, -verarbeitung und -erzeugung
- USB UART : Serielle Kommunikation, Diagnosemeldungen und Projekttests
- microSD-Steckplatz : Unterstützung für Wechseldatenträger
- Zwei 40-polige Erweiterungsports : jeweils 34 E/A-Leitungen zum Anschluss von Kameras, TFT-Bildschirmen, Sensoren und anderen Modulen
- LM75-Temperatursensor : Digitale Temperaturmessung über I2C-Bus
- EEPROM 24LC04-Speicher : zusätzlicher nichtflüchtiger Speicher mit einer Kapazität von 512 B
- LEDs und Benutzertasten : komfortables Testen von Funktionen, die im FPGA-System implementiert sind
- 12-V-Netzteil : Kann über DC-Eingang, PCIe-Anschluss oder ATX-Installation mit Strom versorgt werden.

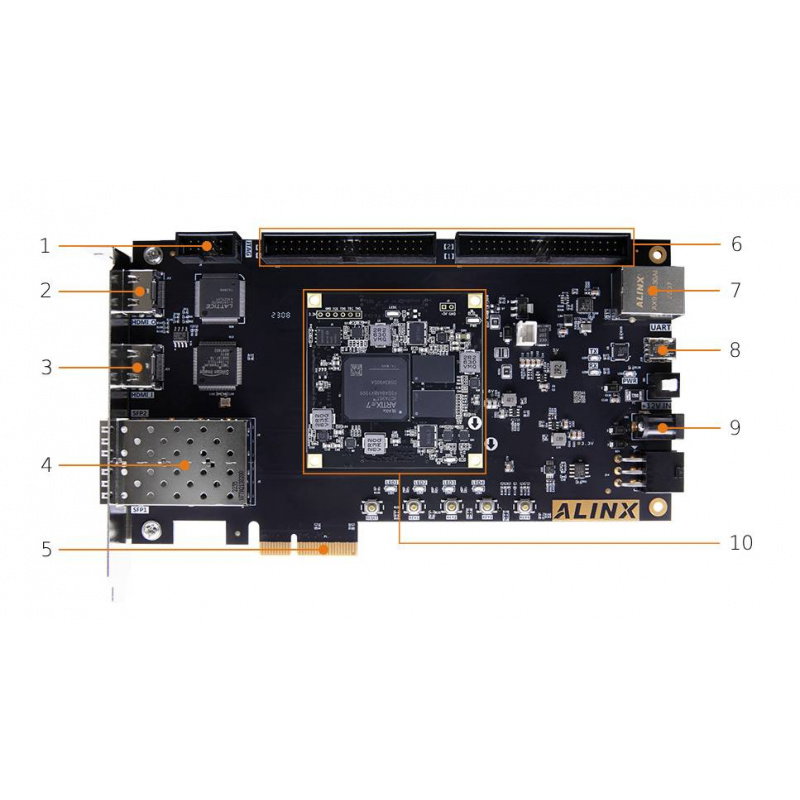

Komponenten und Anschlüsse auf der Platine AX7A035B
Die wichtigsten Kommunikationsschnittstellen befinden sich an den Rändern der Grundplatine, was den Anschluss von Kabeln und Modulen vereinfacht . Der zentrale Teil der Struktur wird vom austauschbaren SoM-Modul AC7A035 eingenommen, und darunter befinden sich Tasten und Benutzer -LEDs . Gemäß der beigefügten Grafik umfasst die Platine Folgendes:
- JTAG-Schnittstelle
- HDMI-Ausgang
- HDMI-Eingang
- Zwei SFP+ Glasfaseranschlüsse
- PCIe 2.0-Anschluss
- Zwei 40-polige Erweiterungsports
- Gigabit-Ethernet-Anschluss
- UART-Schnittstelle
- Leistungsaufnahme
- AC7A035 SoM-Modul

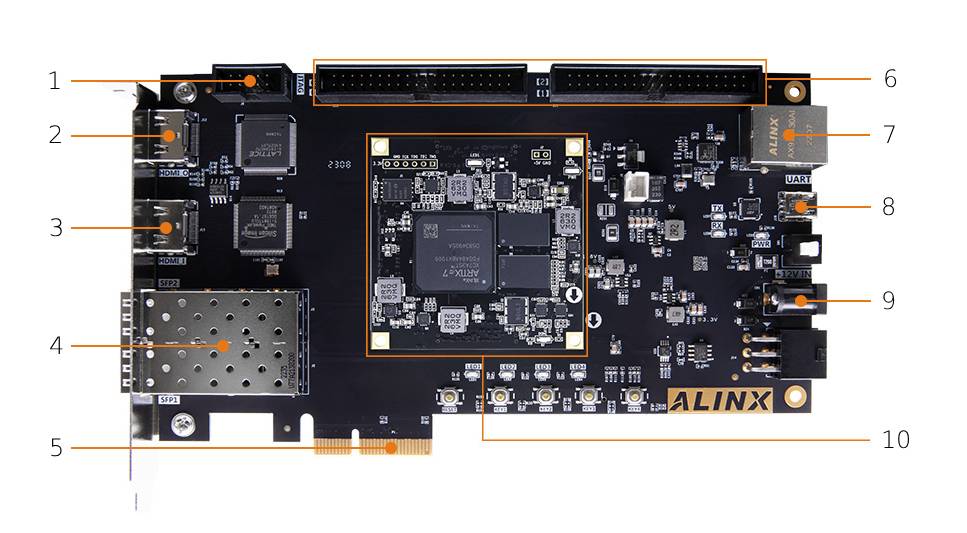

Anordnung der Bauteile auf der Platine.
Der ALINX AX7A035B wird sich als nützliche Plattform für Bildung, Prototyping sowie Forschung und Entwicklung erweisen.
AMD Artix 7 XC7A35T – programmierbarer Chip für schnelle Datenverarbeitung
Das Herzstück der Plattform ist der AMD Artix 7 XC7A35T-2FGG484I , ein FPGA-Chip im 484-Pin-BGA-Gehäuse. Die Artix-7-Architektur wurde in 28-nm-Technologie gefertigt und bietet ein optimales Verhältnis von Leistung, Energieverbrauch und Kosten. Der Chip ermöglicht die Entwicklung kundenspezifischer Hardwareblöcke, Controller, Schnittstellen und paralleler Verarbeitungspipelines. Der XC7A35T ist mit vier schnellen GTP-Transceivern ausgestattet, die Geschwindigkeiten von bis zu 6,6 Gbit/s pro Kanal erreichen. Diese Transceiver werden unter anderem von SFP+- und PCIe-Schnittstellen genutzt, wodurch sich die Plattform ideal für den Aufbau von Kommunikations- und Datenerfassungssystemen eignet. Die programmierbare Logik ermöglicht zudem die Implementierung digitaler Filter, HDMI-Videounterstützung, Echtzeitsteuerung und hardwarebasierter Datenstromanalyse.
Technische Daten AX7A035B
| SoM-Modul | AC7A035 |
|---|---|
| Hauptsystem | AMD Artix 7 XC7A35T |
| Layoutvariante | XC7A35T-2FGG484I |
| FPGA-Gehäuse | FGG484 |
| Fertigungstechnologie | 28 nm |
| Hochgeschwindigkeits-Transceiver | 4 x GTP |
| Maximale Sende-/Empfangsgeschwindigkeit | bis zu 6,6 Gbit/s pro Kanal |
| RAM | 1 GB DDR3 SDRAM |
| DDR3-Speicherbusbreite | 32 Bit |
| DDR3-Speicher-Kommunikationsfrequenz | bis zu 400 MHz |
| Effektive Übertragungsrate von DDR3 | bis zu 800 Mbit/s pro Leitung |
| Maximale Speicherbandbreite pro Befehl | bis zu 25 Gbit/s |
| Nichtflüchtiger Speicher | 16 MB QSPI-Flash |
| SoM-Modulanschluss | 4 x Panasonic Board-to-Board-Steckverbinder |
| PCIe-Schnittstelle gemäß der Website des Herstellers | 1 x PCIe Gen2 x4 |
| PCIe-Schnittstelle gemäß Anleitung | PCIe x2 |
| Maximale Geschwindigkeit einer einzelnen PCIe-Lane gemäß Handbuch | bis zu 5 Gbit/s |
| Glasfaserschnittstelle | 2 x SFP+ |
| Maximale SFP+-Geschwindigkeit | bis zu 6,6 Gbit/s pro Lane |
| Netzwerkschnittstelle | 1 x Gigabit-Ethernet RJ45 |
| Bildeingabe | 1 x HDMI |
| Bildausgabe | 1 x HDMI |
| Serielle Schnittstelle | 1 x USB UART |
| Speicherkartensteckplatz | 1 x microSD |
| Betriebsmodi der microSD-Karte | SD und SPI |
| EEPROM-Speicher | 1 x 512 B 24LC04 |
| Temperatursensor | LM75 |
| Genauigkeit des Temperatursensors gemäß Anleitung | 0,5 °C |
| Schnittstelle für Temperatursensoren | I2C |
| Erweiterungsanschlüsse | 2 x 40 Pins |
| Raster des Erweiterungsports | 2,54 mm |
| Anzahl der E/A-Leitungen pro Erweiterungsport | 34 |
| Programmierschnittstelle | 1 x JTAG |
| Tasten | 1 x Reset-Taste und 4 x Benutzertasten |
| Dioden | 1 x PWR, 1 x RXD, 1 x TXD und 4 x Benutzer-LEDs |
| Versorgungsspannung | 12 V |
| Weitere Stromversorgungsoptionen gemäß Anleitung | PCIe-Anschluss oder 12V-ATX-Installation |
| Abmessungen | 188 x 106 mm |
