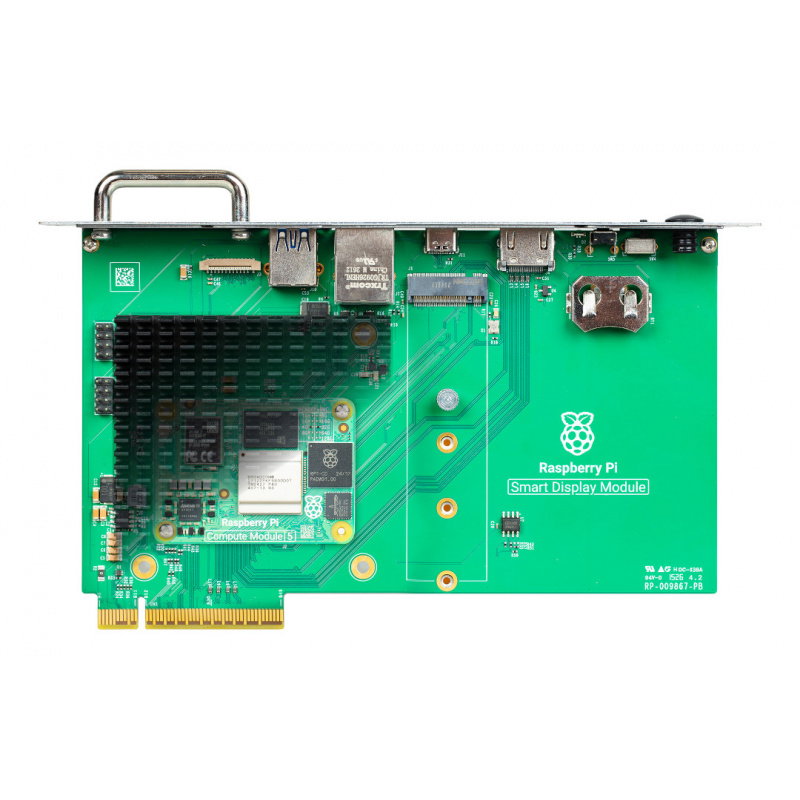

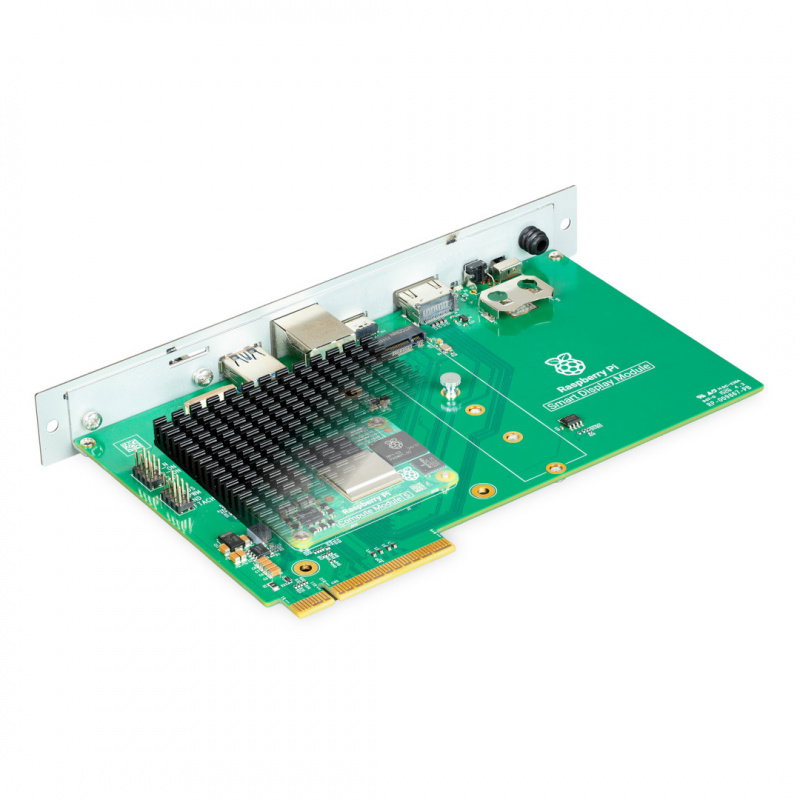

Raspberry Pi Smart Display Module - SDM-L-Adapter für Compute Module 5

• Kompatibel mit Raspberry Pi Compute Module 5: das CM5-Modul wird direkt auf der Smart-Display-Module-Platine montiert
• Unterstützung des Intel®-SDM-Standards: der Adapter kann direkt in einen kompatiblen Display-Steckplatz eingesetzt werden
• SDM-L-Format: Platine und mitgelieferter Kühlkörper sind an die Anforderungen des Smart-Display-Module-Standards angepasst
• Stromversorgung direkt über das Display: das Modul benötigt kein separates Netzteil
• Passive Kühlung: der mitgelieferte Aluminium-Kühlkörper leitet die Wärme vom Compute Module 5 ab
• M.2-M-Key-PCIe-Steckplatz: unterstützt die Formate 2230, 2242, 2260 und 2280 für zusätzlichen Speicher oder einen kompatiblen KI-Beschleuniger
• Unterstützung des Raspberry Pi Antenna Kit: eine externe Antenne kann außerhalb des Display-Gehäuses platziert werden
• Zusätzlicher HDMI-Ausgang: ermöglicht einen zweiten, unabhängigen Videostream
• Externer Ein-/Aus-Taster: ermöglicht das Ein- und Ausschalten des Moduls unabhängig vom Display
• LED: zeigt den Betriebszustand und die Aktivität des Datenträgers an

Die Kombination des Raspberry Pi Compute Module 5 mit dem M.2-PCIe-Steckplatz ermöglicht den Einsatz des Smart Display Module auch in anspruchsvolleren Digital-Signage-Systemen. Mit einem kompatiblen Beschleuniger lassen sich KI-Aufgaben direkt im Display ausführen. Die lokale Datenverarbeitung ermöglicht KI-Analysen und -Anwendungen in Echtzeit, ohne ständig auf Cloud-Dienste angewiesen zu sein.

Einsatzbereiche des Raspberry Pi Smart Display Module

Das Raspberry Pi Smart Display Module eignet sich vor allem für professionelle Informations- und Präsentationssysteme. Es kann als Basis für Informationsbildschirme unter anderem im Handel, in Büros und im öffentlichen Raum dienen. Der Hersteller nennt außerdem den Einsatz in Fluginformationssystemen, in der Unternehmensbeschilderung und in Industriedisplays.

Da der Computer direkt im kompatiblen Display sitzt, sinkt die Zahl externer Geräte und Kabel. Das erleichtert den Aufbau übersichtlicher Digital-Signage-Installationen sowie deren spätere Bedienung und Wartung. Der zusätzliche HDMI-Ausgang erweitert die Möglichkeiten des Systems und erlaubt die Übertragung eines unabhängigen Bildes an ein weiteres Anzeigegerät.

Technische Daten

• Format: SDM-L
• Kompatibilität: Raspberry Pi Compute Module 5
• Standard: Intel® Smart Display Module (SDM)
• Antennenunterstützung: U.FL-Anschluss am Compute Module 5, kompatibel u. a. mit dem Raspberry Pi Antenna Kit
• HDMI: HDMI 2.0
• USB: USB 3.0 Typ A
• USB zur Programmierung: USB 2.0 Typ C, ausschließlich zur Programmierung des Compute Module 5
• Ethernet: Gigabit Ethernet RJ45
• M.2-Steckplatz: M-Key PCIe, kompatibel mit den Formaten 2230, 2242, 2260 und 2280
• MIPI-Anschluss: 22-poliger MIPI DSI/CSI-2
• RTC-Batteriehalter: CR2032
• Modulsteckplatz: Raspberry Pi Compute Module 5
• Intel-SDM-Kantenstecker: HDMI 2.0, USB 3.0, 2 x I2C, SPI, UART
• Boot-Modus-Schalter: zur Auswahl des Boot-Modus
• Externer Ein-/Aus-Taster: zur Steuerung der Stromversorgung des Moduls
• LED-Anzeige: signalisiert den Betriebszustand des Moduls
• Antennenhalterung: für das Raspberry Pi Antenna Kit
• Kühlung: passiver Aluminium-Kühlkörper
• Befestigung des Kühlkörpers: 4 Schrauben M3
• Befestigung des Compute Module 5: 2 Schrauben M2
• Befestigung der M.2-Karte: Montageschraube zur Sicherung des M.2-Moduls
• Abmessungen: 193 mm x 125 mm x 25 mm
• Gewicht: 146 g als einzelnes Modul, 225 g vollständig montiert

Lieferumfang

• Raspberry Pi Smart Display Module
• Passiver Aluminium-Kühlkörper
• 4 Schrauben M3 zur Montage des Kühlkörpers
• 2 Schrauben M2 zur Montage des Compute Module 5
• Montageschraube zur Befestigung der M.2-Karte
