Produktbeschreibung: RGB-LED-Modul - Iduino SE010
Iduino-Modul mit LED , die Licht in RGB-Farben emittiert. Es hat einen 4-Pin-Anschluss mit einem einstellbaren PWM -Eingang. Es kann mit einem Arduino gesteuert werden.

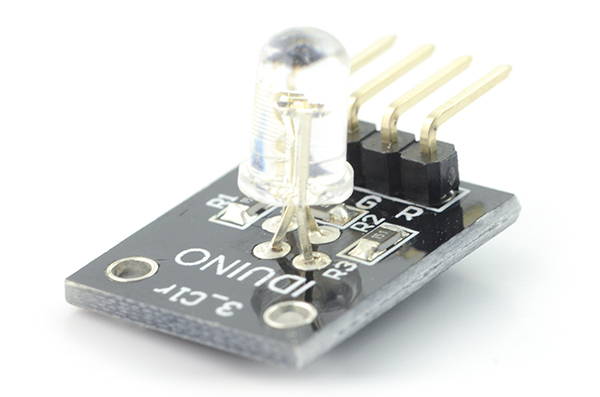

RGB-LED-Modul - Iduino SE010.
Betrieb des Moduls mit LED-Diode
Der Sensor hat einen 4-poligen Stecker mit digitalen RGB-Ausgängen, der mit dem Kabel des Mikrocontrollers, zB Arduino , verbunden werden sollte.
Anschlussbeispiel mit Iduino Uno.
| Stift | Beschreibung |
|---|---|
| Masse | Die Masse des Systems. |
| RGB | Ausgangssignal, digital. |
Spezifikation des RGB-LED-Moduls
- Spannung für die rote Farbe: von 1,8 V bis 2,1 V
- Spannung für die grüne Farbe: von 3,0 V bis 3,2 V
- Die Spannung für die blaue Farbe: von 3,0 V bis 3,2 V
- Die Länge des Lichtstrahls für die rote Farbe: 620 nm bis 625 nm
- Länge des grünen Lichtstrahls: 520 nm bis 525 nm
- Strahllänge des blauen Lichts: 465 nm bis 470 nm
- Die Helligkeit der roten Farbe: von 600 mcd bis 800 mcd bei 20 mA
- Helligkeit der grünen Farbe: 800 mcd bis 1000 mcd bei 20 mA
- Die Helligkeit der blauen Farbe: von 1500 mcd bis 2000 mcd bei 20 mA
