Produktbeschreibung: ESP32-P4-Function-EV-Board - Entwicklungskit mit 7'' LCD Display und 2 MPx Kamera - WiFi / Bluetooth - Espressif
Das ESP32-P4-Function-EV-Board von Espressif ist eine fortschrittliche Entwicklungsplattform für IoT-, Multimedia- und Smart Device-Projekte. Es ist mit dem ESP32-P4 Chip ausgestattet, der hohe Leistung und Energieeffizienz bietet. Das ESP32-C6-MINI-1 Modul bietet zuverlässige drahtlose Verbindungen über WiFi 6 und Bluetooth 5.0 und ermöglicht so eine breite Palette von Anwendungen. Das Board unterstützt USB 2.0, MIPI-CSI / DSI und H264Hardware-Encoder, was es zu einer guten Wahl für Video- und Audiosysteme macht. Mit 55 GPIO-Pins können Sie problemlos zusätzliche Module und Sensoren anschließen. Durch das eingebaute Mikrofon, den Audioverstärker und den Lautsprecheranschluss eignet sich das Board auch für Sprach- und Audioerkennungsprojekte. Ein kapazitiver 7-Zoll-Touchscreen mit einer Auflösung von 1024 x 600 px und eine 2-MPx-Kamera mit MIPI-CSI-Schnittstelle ermöglichen die Realisierung von visuellen Projekten wie Video-Gegensprechanlagen und Überwachungssystemen. Ein umfangreiches Set an Schnittstellen macht das ESP32-P4-Function-EV-Board zur perfekten Basis für moderne Netzwerk- und KI-Anwendungen.

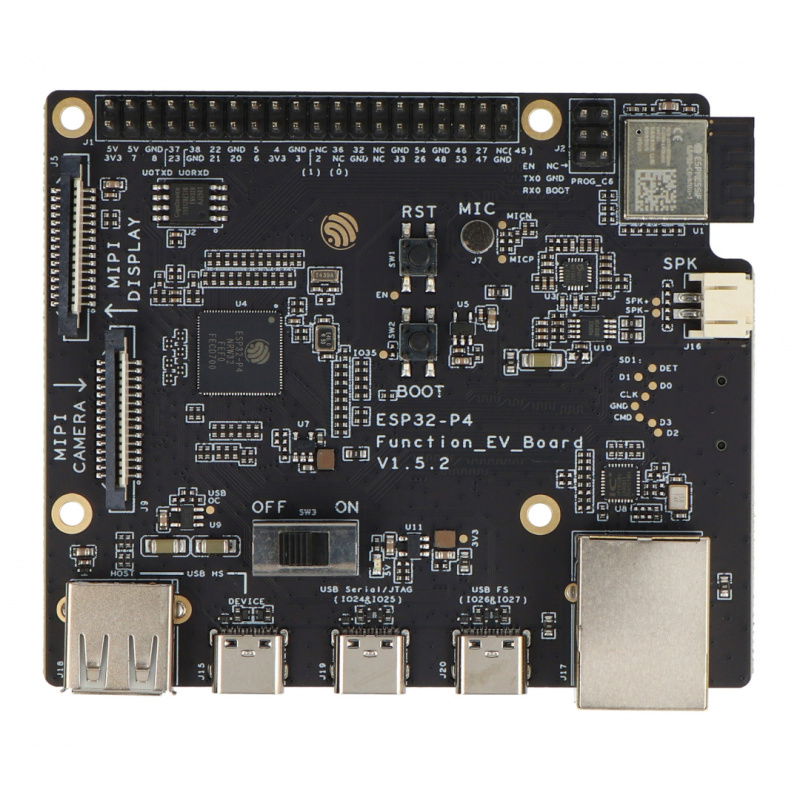

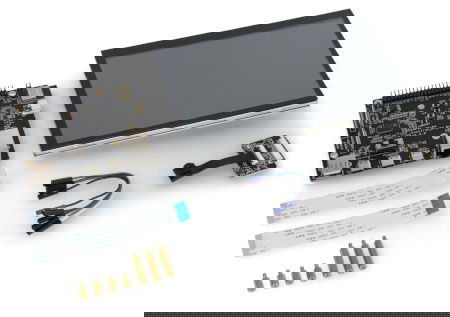

ESP32-P4-Function-EV-Board - Entwicklungskit mit 7'' LCD-Display und 2 MPx Kamera - WiFi / Bluetooth - Espressif.

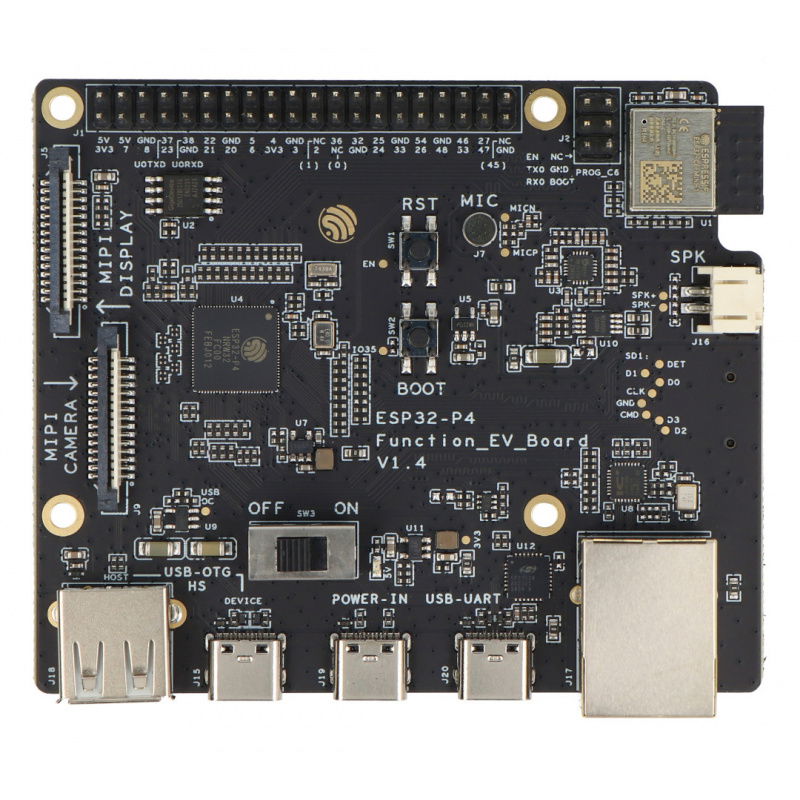

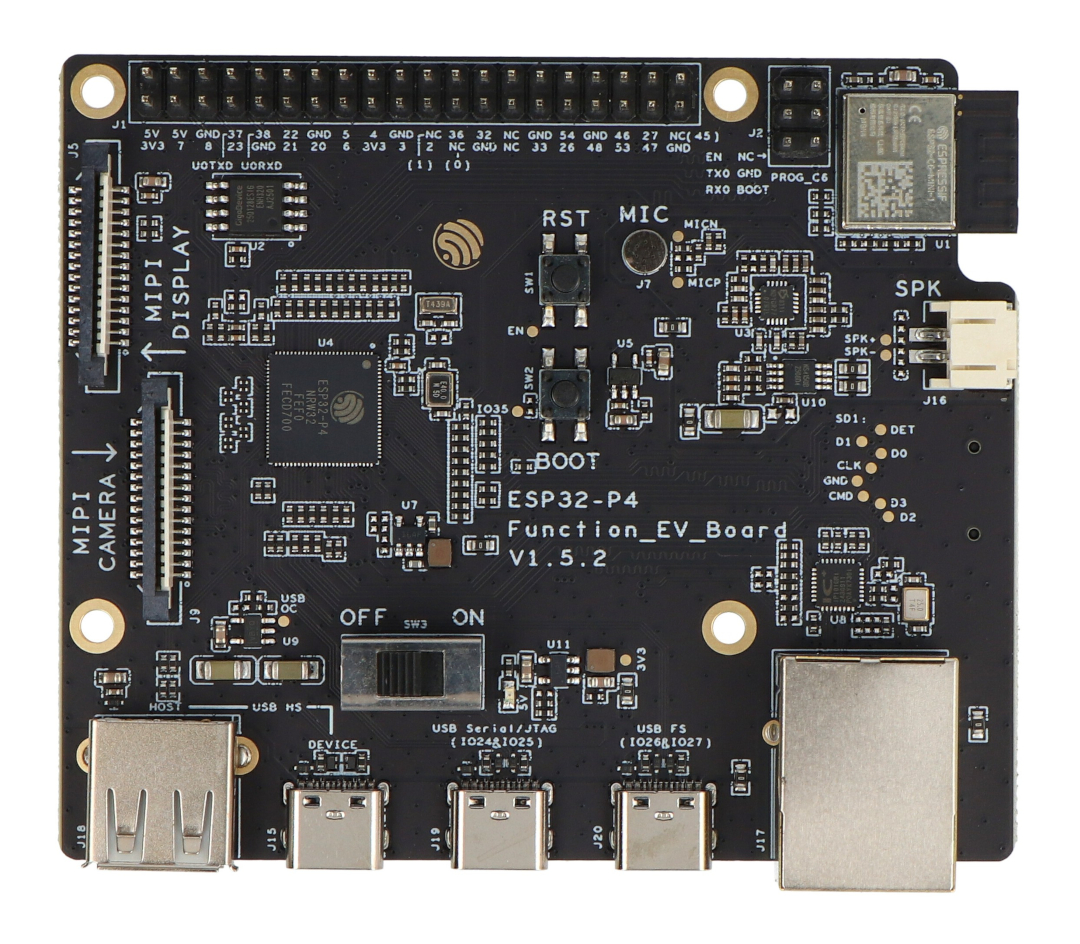

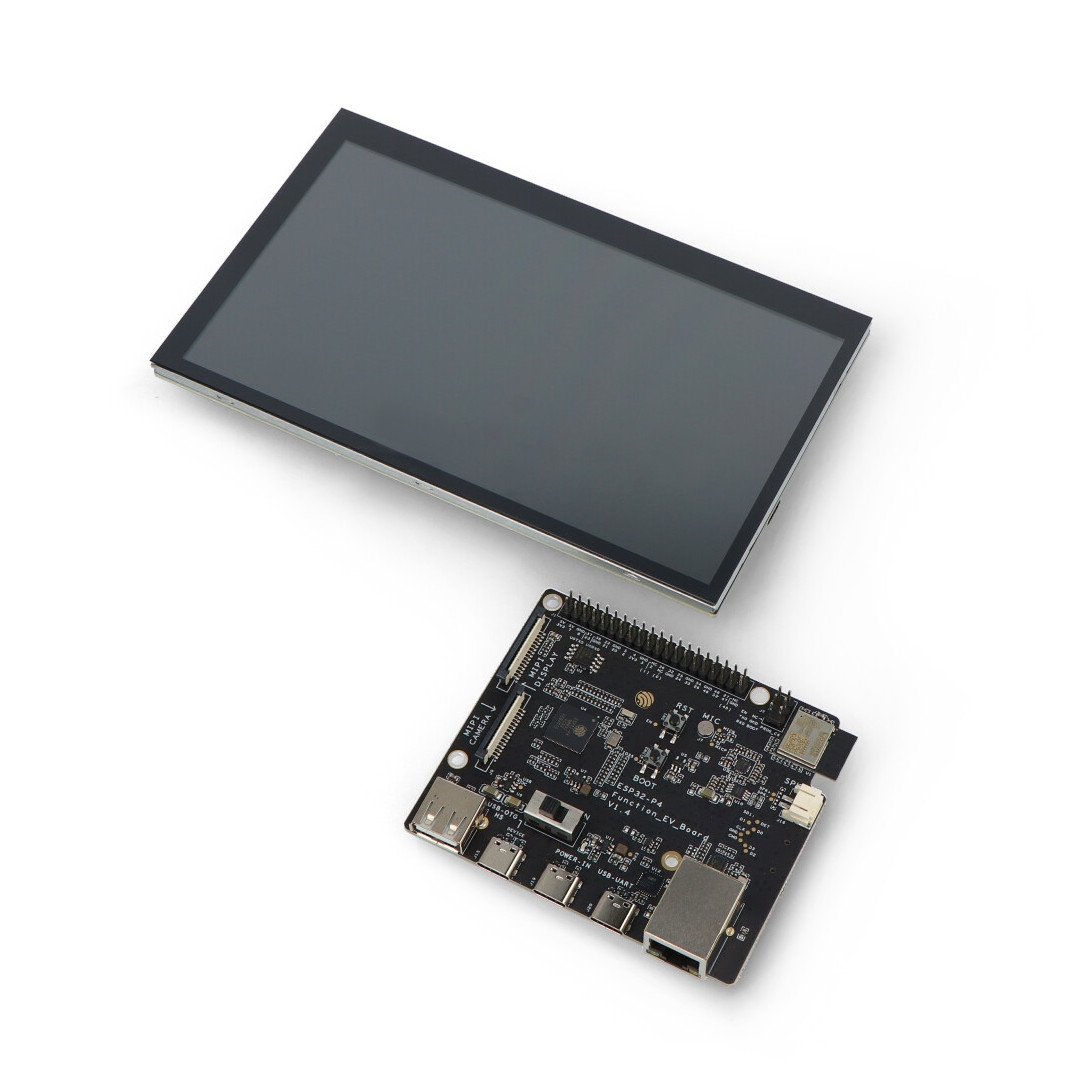

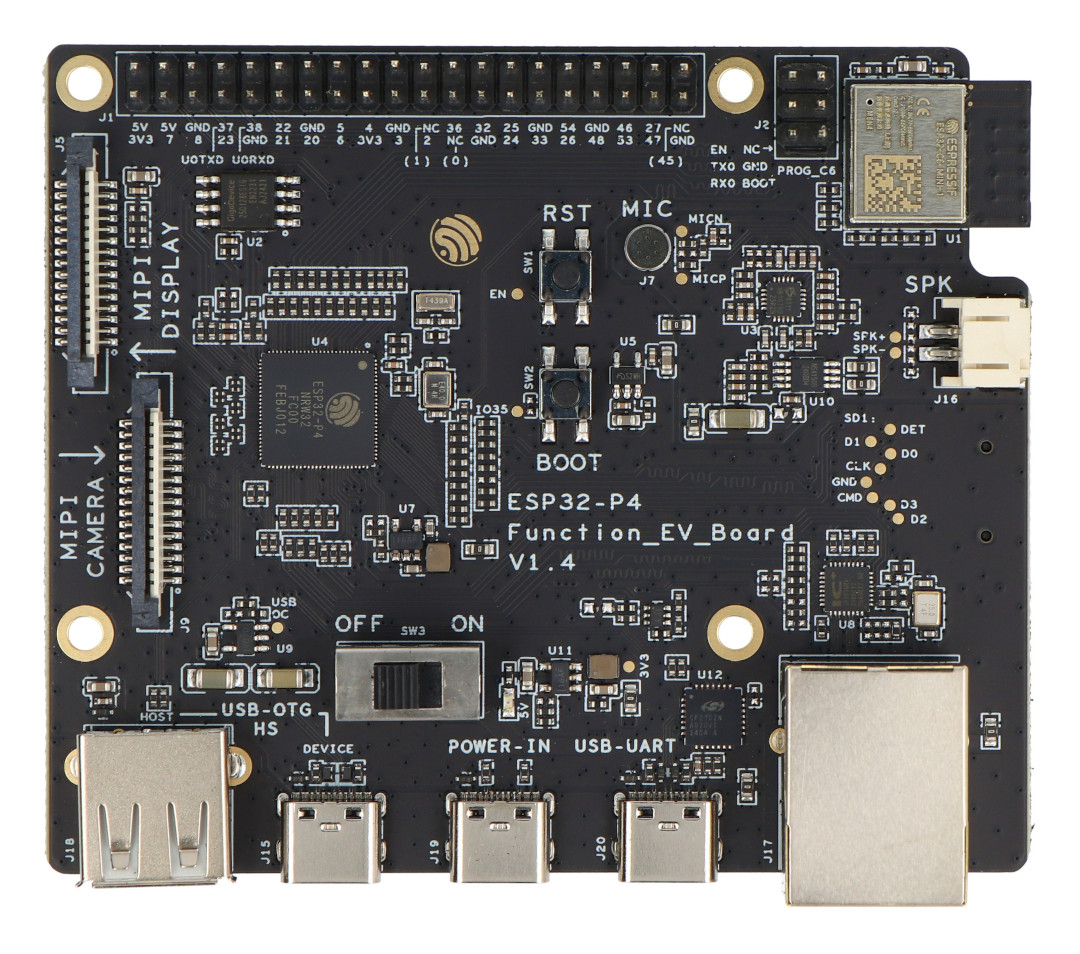

Das Board ist mit dem ESP32-P4 Chip ausgestattet, der hohe Leistung und Energieeffizienz bietet.
Hauptmerkmale des ESP32-P4-Funktions-EV-Boards
- Dual-Core RISC-V ESP32-P4: leistungsstarker Prozessor, ideal für Audio- und Videoverarbeitung
- WiFi 6 und Bluetooth LE: ESP32-C6-MINI-1 Modul für schnelle und energieeffiziente drahtlose Verbindungen
- Erweitertes Multimedia: Unterstützung für USB 2.0, MIPI-CSI (Kamera), MIPI-DSI (Bildschirm), H.264-Encoder
- Eingebauter 7″-Bildschirm: 1024 x 600 px LCD mit kapazitivem Touch für verbesserte Benutzerfreundlichkeit bei UI-Projekten
- 2 MPx-Kamera: ermöglicht Video-, Video-Türöffner- und Bildanalyse-Anwendungen
- PSRAM: bis zu 32 MB, unterstützt Multimedia-Anwendungen und Bildpufferung
- USB OTG und Debug: zwei USB-Typ-C-Anschlüsse - für Stromversorgung, Kommunikation und JTAG/Debug
- Audio-Hardware: ES8311 (ADC / DAC), NS4150B 3 W Verstärker, Mikrofon und Audioausgang
- Selektive Stromversorgung: Abwärtsregler / LDO-Regler, 500 mA USB-Schalter (TPS2051C)
Belegung und Schnittstellen
Die meisten E/A-Pins, wie UART, I2C, I2S, SPI oder GPIO, sind am Anschluss J1 herausgeführt, was die Integration mit Sensoren und Peripheriemodulen erheblich erleichtert. Das Board bietet auch MIPI-CSI-Anschlüsse für die Kamera und MIPI-DSI für das Display, beide in Form von FPC-Buchsen. Außerdem sind Audio-Schnittstellen (Mikrofonanschluss, Audio-Eingang und -Ausgang) und ein RJ45-Ethernet-Port, der die Übertragung von 10/100 Mbps unterstützt, an Bord.
Programmierung und Kompatibilität
Das ESP32-P4-Function-EV-Board unterstützt die ESP-IDF Umgebung und Plattformen, die auf der RISC-V Architektur basieren. Die Programmierung erfolgt über den USB-UART-Port oder die JTAG-Schnittstelle (z.B. mit dem ESP-Prog-Programmierer). Der Bootloader-Modus wird durch eine Kombination aus Boot- und Reset-Tasten aktiviert. Das Board ist mit den Betriebssystemen Linux, Windows und macOS kompatibel, und fertige Anwendungsbeispiele sind im offiziellen Repository des Projekts verfügbar.

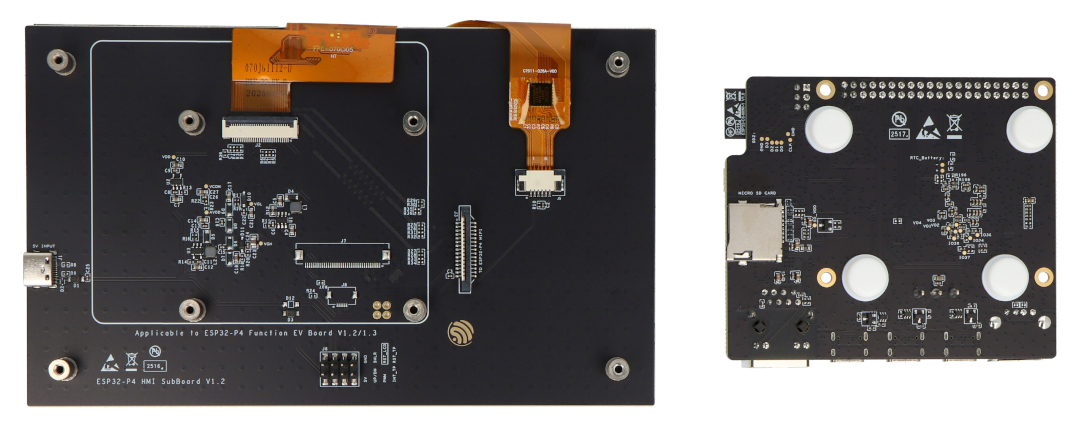

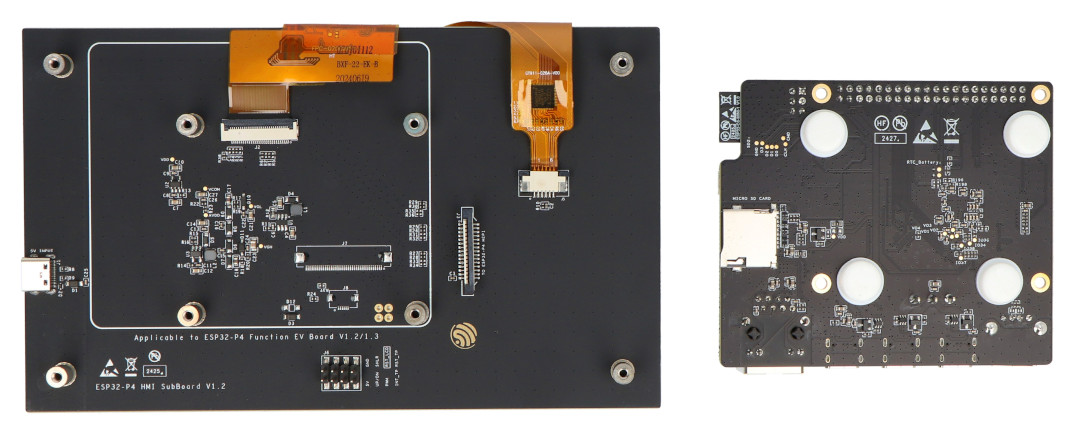

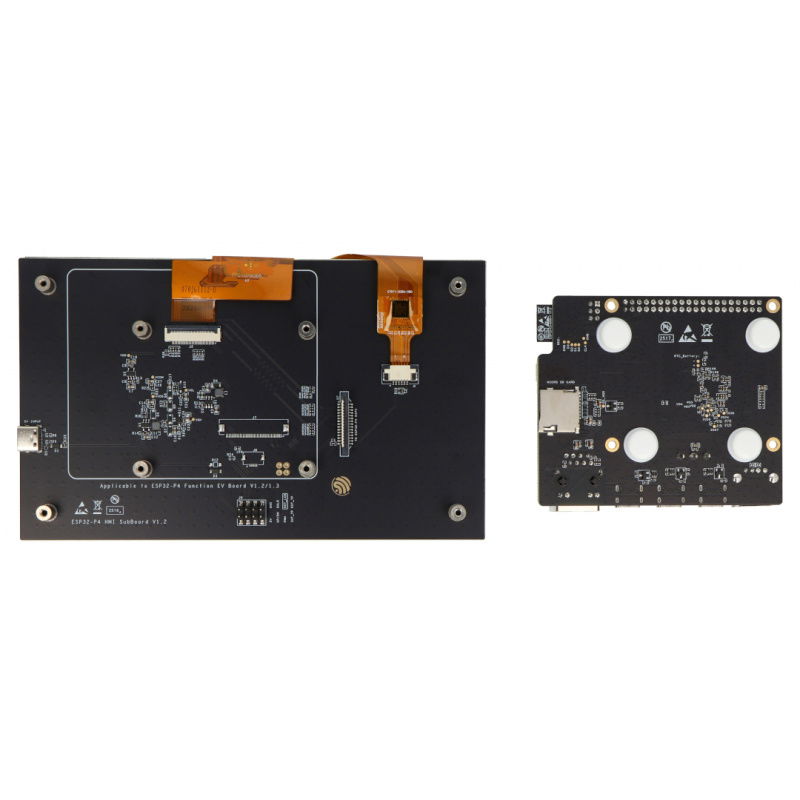

Das ESP32-P4-Function-EV-Board bietet eine Vielzahl von Schnittstellen, darunter USB 2.0 OTG, Ethernet, MIPI-CSI / DSI sowie integrierte Audio-Lösungen.

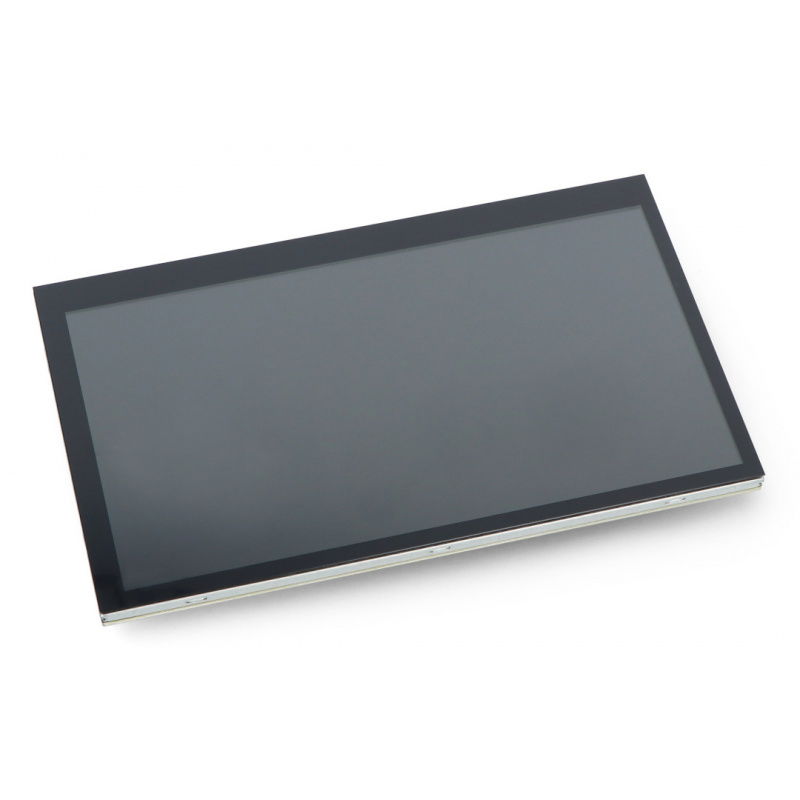

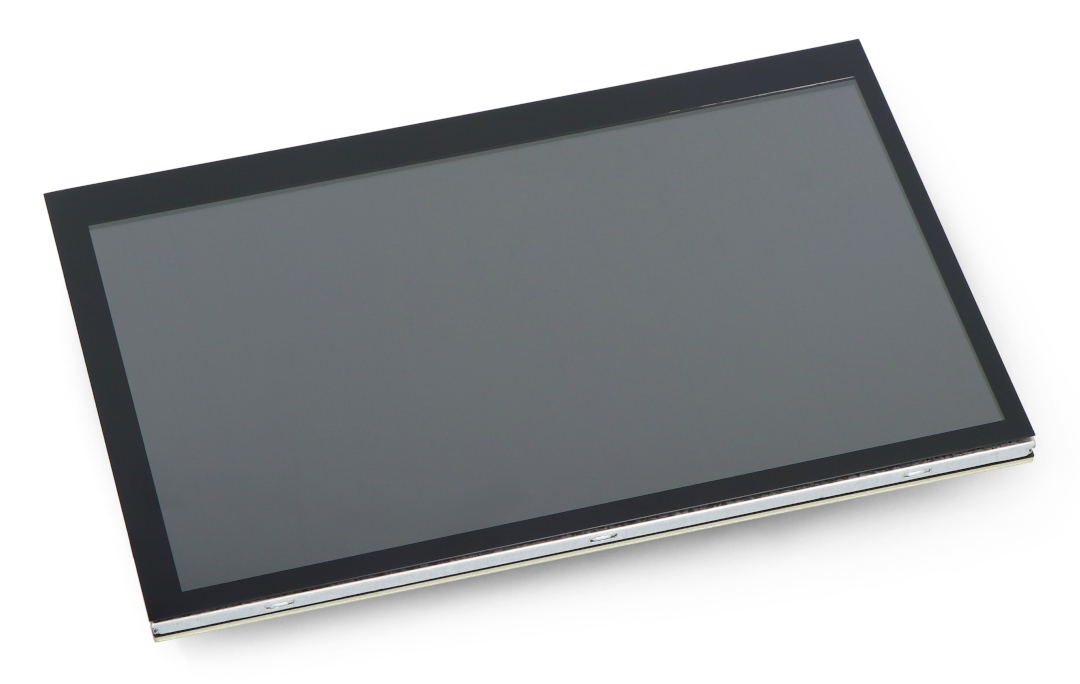

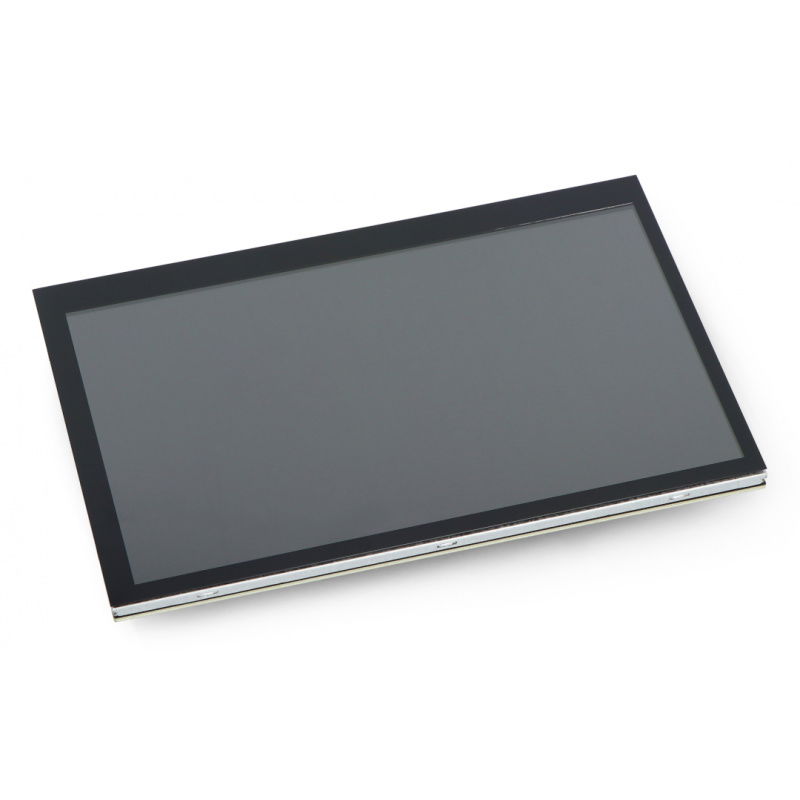

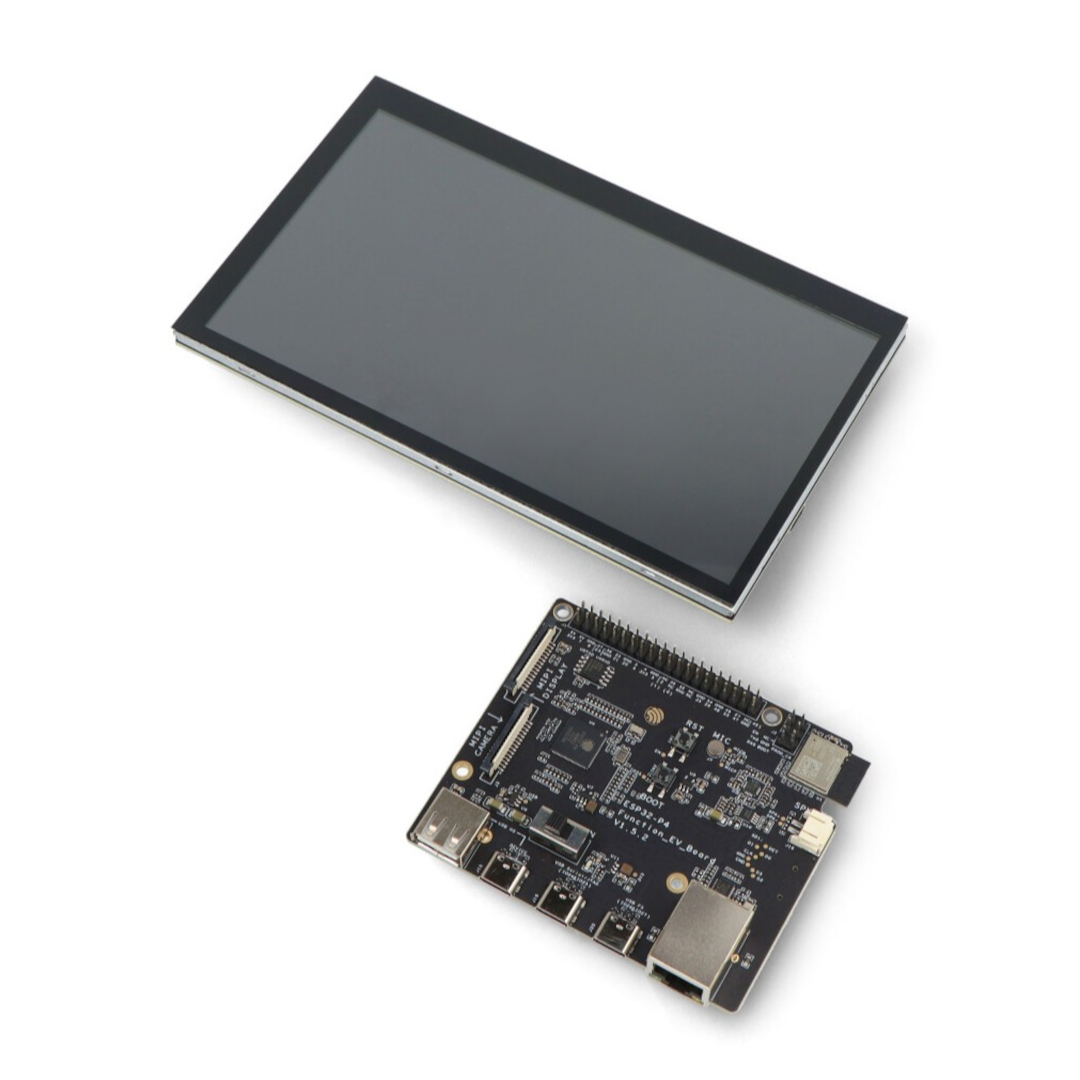

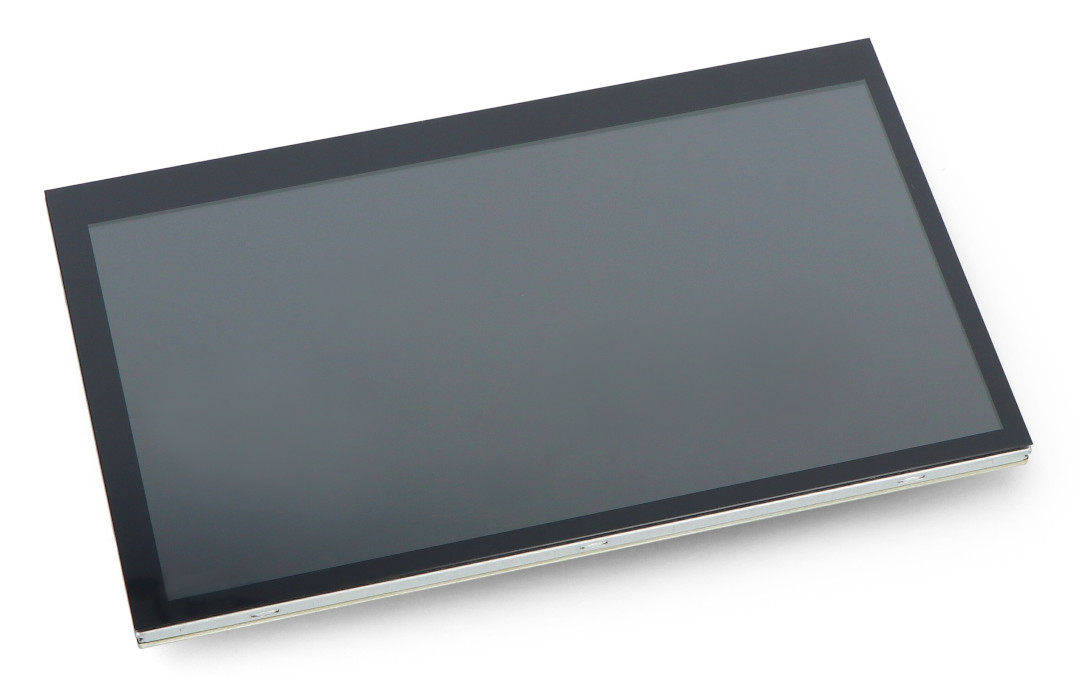

Ein 7-Zoll-Touchscreen-Display mit einer Auflösung von 1024 x 600 px ist enthalten.
Praktische Anwendungen
Mit seinen fortschrittlichen Fähigkeiten wird sich das ESP32-P4-Function-EV-Board in vielen Projekten bewähren, wie z.B.:
- Smart Homes - Gerätesteuerung, interaktive Touchscreens, Überwachung
- Multimedia und IoT - Video-Gegensprechanlagen, IP-Kameras, intelligente LCD-Tags
- Automatisierung und Industrie - HMIs, Maschinenfernsteuerung, Bedienfelder
- Audioprojekte - Audioaufnahme, Spracherkennung, Soundsysteme
- Bildung und Prototyping - ideales Werkzeug zum Erlernen von Programmierung und Elektronik
Technische Daten des Kits
- Mikrocontroller: ESP32-P4
- Prozessor: RISC-V, Doppelkern, 400 MHz
- PSRAM: 32 MB
- Flash-Speicher: 16 MB (auf der Platine), 4 MB (im ESP32-C6 Modul)
- WiFi/Bluetooth-Modul: ESP32-C6-MINI-1
- WiFi Unterstützung: WiFi 6 (2,4 GHz)
- Bluetooth-Unterstützung: Bluetooth 5.0 (LE)
- USB-Anschlüsse: USB 2.0 Typ C, USB 2.0 Typ A (OTG)
- Anzahl von GPIOs: 55
- MicroSD-Karten-Unterstützung: Ja
- Video-Schnittstellen: MIPI-CSI (2 MPx Kamera), MIPI-DSI (7'' 1024 x 600 px Display)
- Audio-Schaltkreise: ES8311 Audio-Codec, NS4150B Verstärker (4 Ω, 3 W)
- Ethernet-Anschluss: 10/100 Mbps, RJ45
- Betriebsspannung: 3,3 V
- Abmessungen: 74 x 88 mm

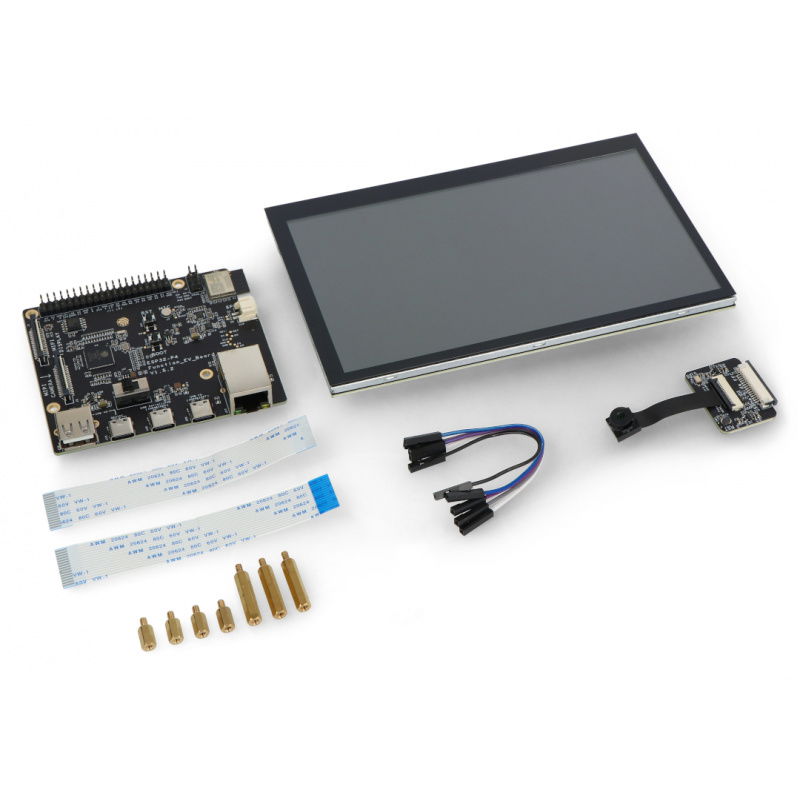

Inhalt des Kits
- ESP32-P4-Function-EV-Board v1.5.2
- 7-Zoll-LCD-Display (1024 x 600 px) mit Touchscreen
- 2 MPx Kamera (MIPI-CSI)
- LCD-Adapter
- Kamera-Adapter
- Zusätzliches Zubehör (DuPont-Kabel, flache Flexkabel und Messing-Abstandshalter)

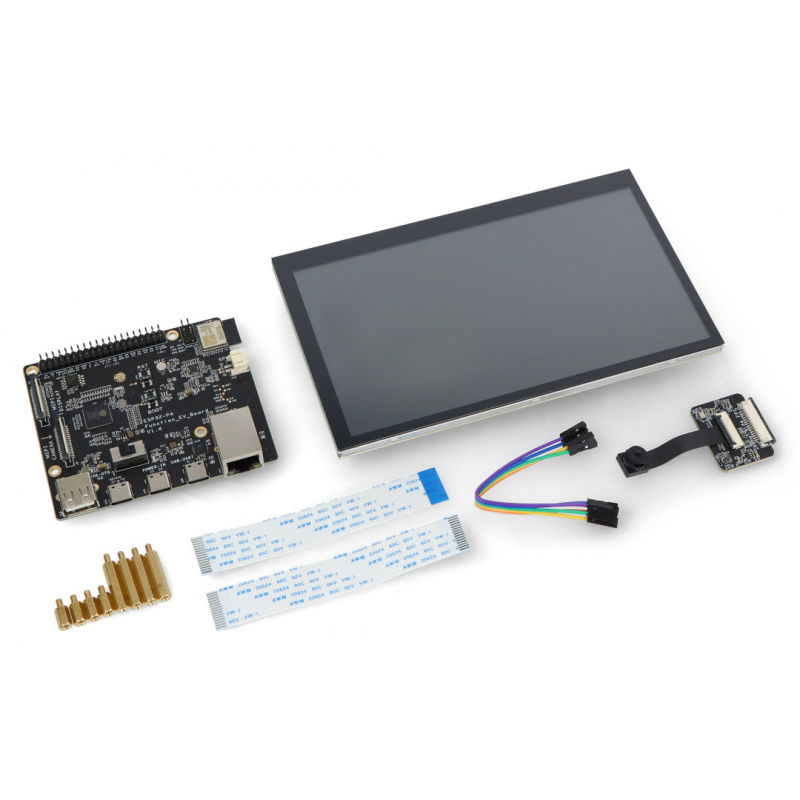

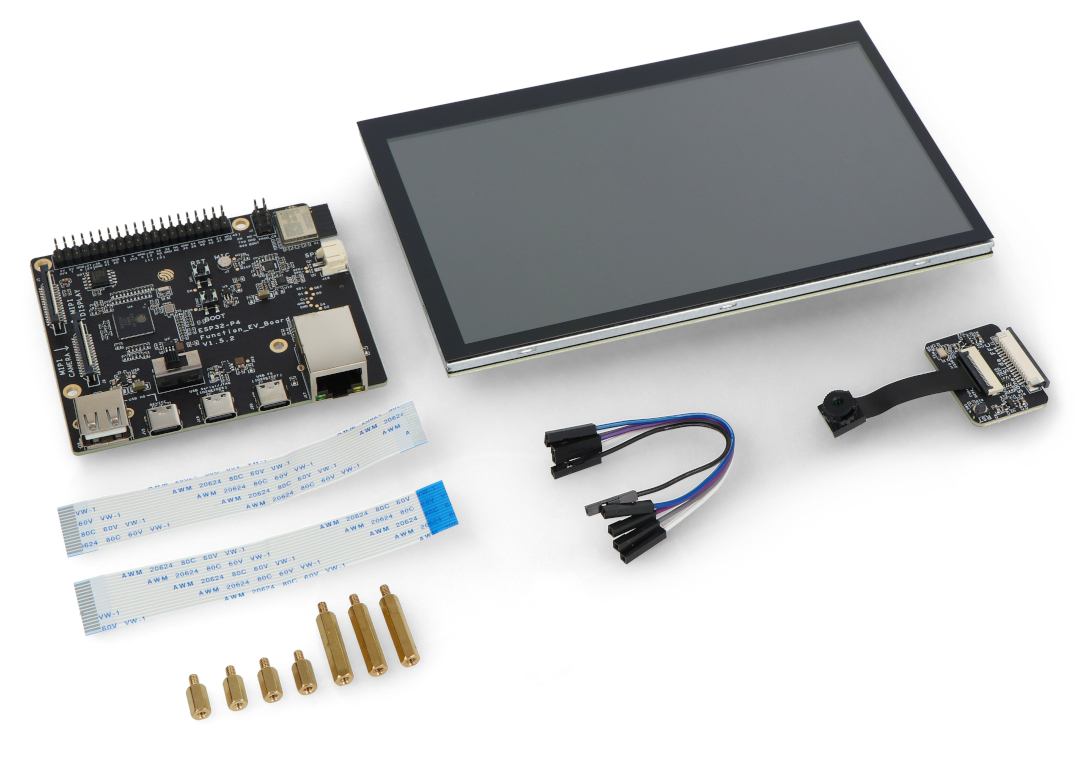

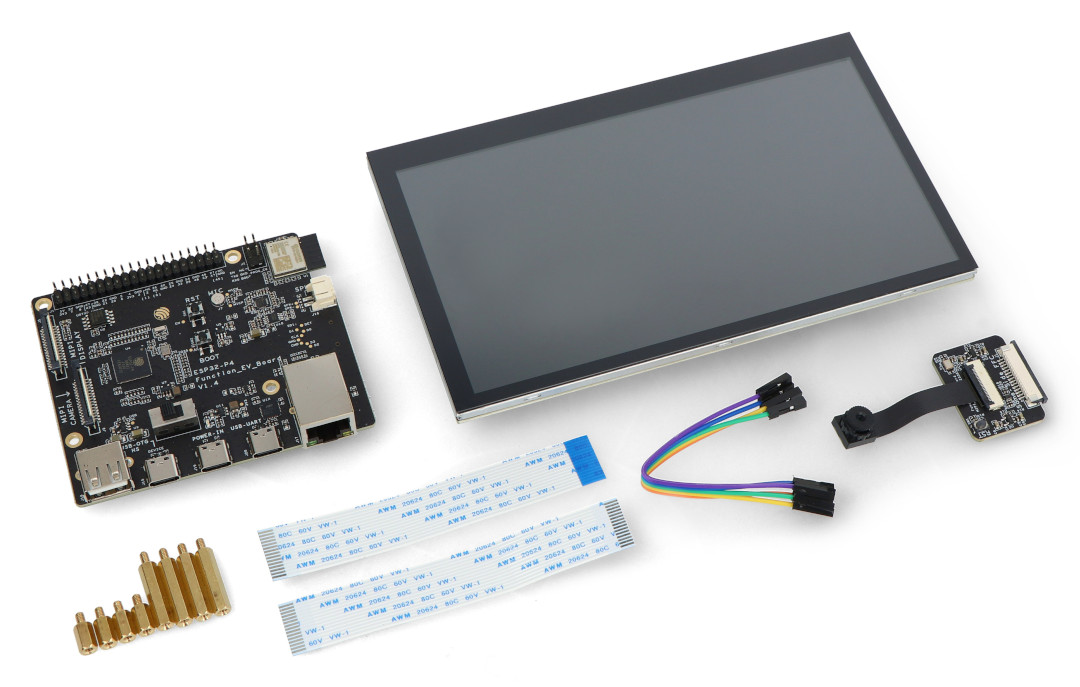

Im Bausatz enthaltene Komponenten.
